Cross Units for Aboveground Connections

of conductors in cross, parallel and T arrangement.

Without intermediate plate

2 Prodotti

Art. 314300 KS 8.10 8.10 FL30 OV STTZN

GTIN (EAN) 4013364096400, Codice doganale (EU): 85359000, Peso lordo: 122.30 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 314300.stp

      Non siete autorizzati per eseguire un download 314300.stp

      Login
    • 314300.igs

      Non siete autorizzati per eseguire un download 314300.igs

      Login
    • 314300.jt

      Non siete autorizzati per eseguire un download 314300.jt

      Login
    • 314300.dwg

      Non siete autorizzati per eseguire un download 314300.dwg

      Login
    • 314300m_D.dxf

      Non siete autorizzati per eseguire un download 314300m_D.dxf

      Login
Cross units for aboveground connections without intermediate plate, HDG steel
Cross units for aboveground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 OV STTZN
Part No.: 314300
or equivalent.

Certificati



Caratteristiche tecniche

Material of clamp St/tZn
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Prodotto 314300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 314300 è stato aggiunto al carrello.

Apri Web-Shop

Art. 314307 KS 8.10 8.10 FL30 OV CU

GTIN (EAN) 4013364096417, Codice doganale (EU): 85359000, Peso lordo: 134.30 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 314300.stp

      Non siete autorizzati per eseguire un download 314300.stp

      Login
    • 314300.igs

      Non siete autorizzati per eseguire un download 314300.igs

      Login
    • 314300.jt

      Non siete autorizzati per eseguire un download 314300.jt

      Login
    • 314300.dwg

      Non siete autorizzati per eseguire un download 314300.dwg

      Login
    • 314300m_D.dxf

      Non siete autorizzati per eseguire un download 314300m_D.dxf

      Login
Cross units for aboveground connections without intermediate plate, Cu
Cross units for aboveground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Clamping range (stranded / cable): 35-70 mm2
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 OV CU
Part No.: 314307
or equivalent.

Certificati



Caratteristiche tecniche

Material of clamp Cu
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Clamping range (stranded / cable) 35-70 mm2
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Prodotto 314307 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 314307 è stato aggiunto al carrello.

Apri Web-Shop

With intermediate plate

1 Prodotto

Art. 314310 KS 8.10 8.10 FL30 OV ZP STTZN

GTIN (EAN) 4013364042841, Codice doganale (EU): 85359000, Peso lordo: 176.80 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 314310.stp

      Non siete autorizzati per eseguire un download 314310.stp

      Login
    • 314310.igs

      Non siete autorizzati per eseguire un download 314310.igs

      Login
    • 314310.jt

      Non siete autorizzati per eseguire un download 314310.jt

      Login
    • 314310.dwg

      Non siete autorizzati per eseguire un download 314310.dwg

      Login
    • 314310m_D.dxf

      Non siete autorizzati per eseguire un download 314310m_D.dxf

      Login

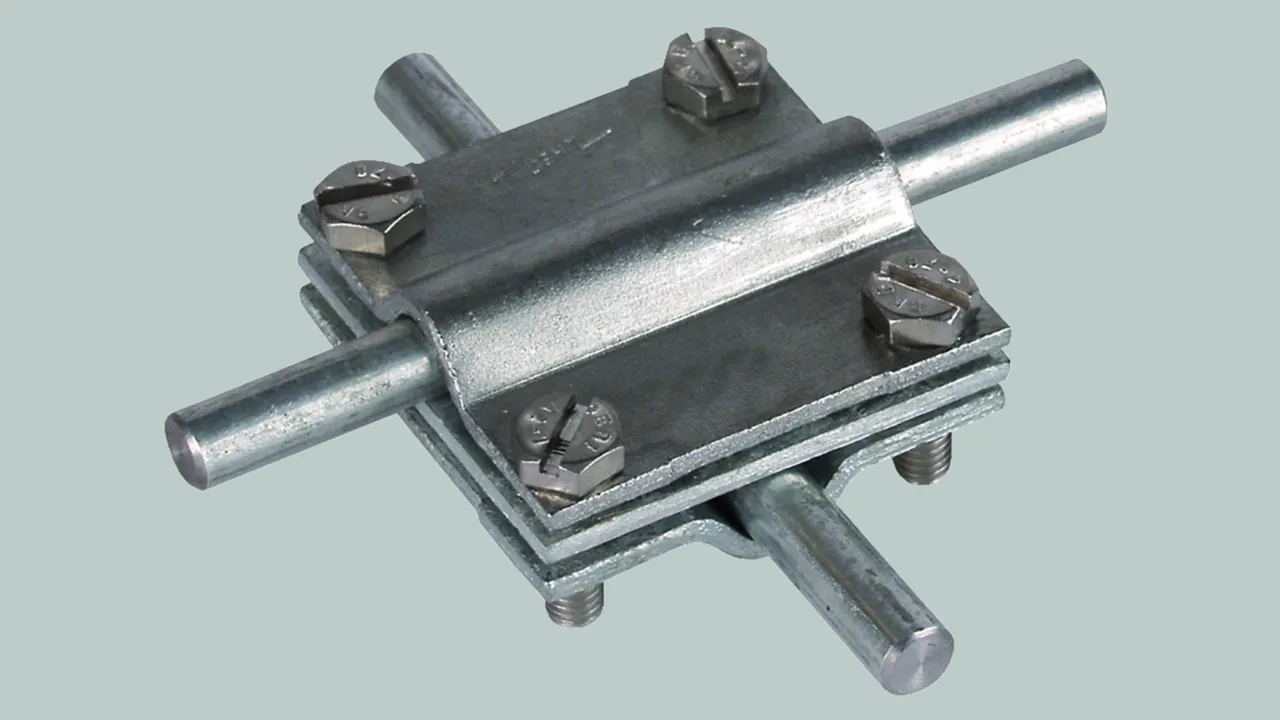

Cross units for aboveground connections with intermediate plate, HDG steel
Cross units for aboveground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 OV ZP STTZN
Part No.: 314310
or equivalent.

Certificati



Caratteristiche tecniche

Material of clamp St/tZn
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Prodotto 314310 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 314310 è stato aggiunto al carrello.

Apri Web-Shop

With intermediate plate, e.g. for air-termination rods

2 Prodotti

Art. 316163 KS 16 8.10 FL30 OV ZP STTZN

GTIN (EAN) 4013364024502, Codice doganale (EU): 85359000, Peso lordo: 195.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 316163.stp

      Non siete autorizzati per eseguire un download 316163.stp

      Login
    • 316163.igs

      Non siete autorizzati per eseguire un download 316163.igs

      Login
    • 316163.jt

      Non siete autorizzati per eseguire un download 316163.jt

      Login
    • 316163.dwg

      Non siete autorizzati per eseguire un download 316163.dwg

      Login
    • 316163m_D.dxf

      Non siete autorizzati per eseguire un download 316163m_D.dxf

      Login
Cross units for aboveground connections with intermediate plate, HDG steel
Cross units for aboveground connections
for connecting conductors with the air-termination rod
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 16 / 8-10 mm
Clamping range Rd / Fl: 16 / 30 mm
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 16 8.10 FL30 OV ZP STTZN
Part No.: 316163
or equivalent.

Certificati



Caratteristiche tecniche

Material of clamp St/tZn
Clamping range Rd / Rd 16 / 8-10 mm
Clamping range Rd / Fl 16 / 30 mm
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Prodotto 316163 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 316163 è stato aggiunto al carrello.

Apri Web-Shop

Art. 316167 KS 16 8.10 FL30 OV ZP CU

GTIN (EAN) 4013364035386, Codice doganale (EU): 85359000, Peso lordo: 213.40 g, UM: 25.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 316163.stp

      Non siete autorizzati per eseguire un download 316163.stp

      Login
    • 316163.igs

      Non siete autorizzati per eseguire un download 316163.igs

      Login
    • 316163.jt

      Non siete autorizzati per eseguire un download 316163.jt

      Login
    • 316163.dwg

      Non siete autorizzati per eseguire un download 316163.dwg

      Login
    • 316163m_D.dxf

      Non siete autorizzati per eseguire un download 316163m_D.dxf

      Login
Cross units for aboveground connections with intermediate plate, Cu
Cross units for aboveground connections
for connecting conductors with the air-termination rod
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Rd: 16 / 8-10 mm
Clamping range Rd / Fl: 16 / 30 mm
Clamping range (stranded / cable): 35-120 mm2
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 16 8.10 FL30 OV ZP CU
Part No.: 316167
or equivalent.

Certificati



Caratteristiche tecniche

Material of clamp Cu
Clamping range Rd / Rd 16 / 8-10 mm
Clamping range Rd / Fl 16 / 30 mm
Clamping range (stranded / cable) 35-120 mm2
Dimensions 50 x 50 x 2.5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Prodotto 316167 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 316167 è stato aggiunto al carrello.

Apri Web-Shop
