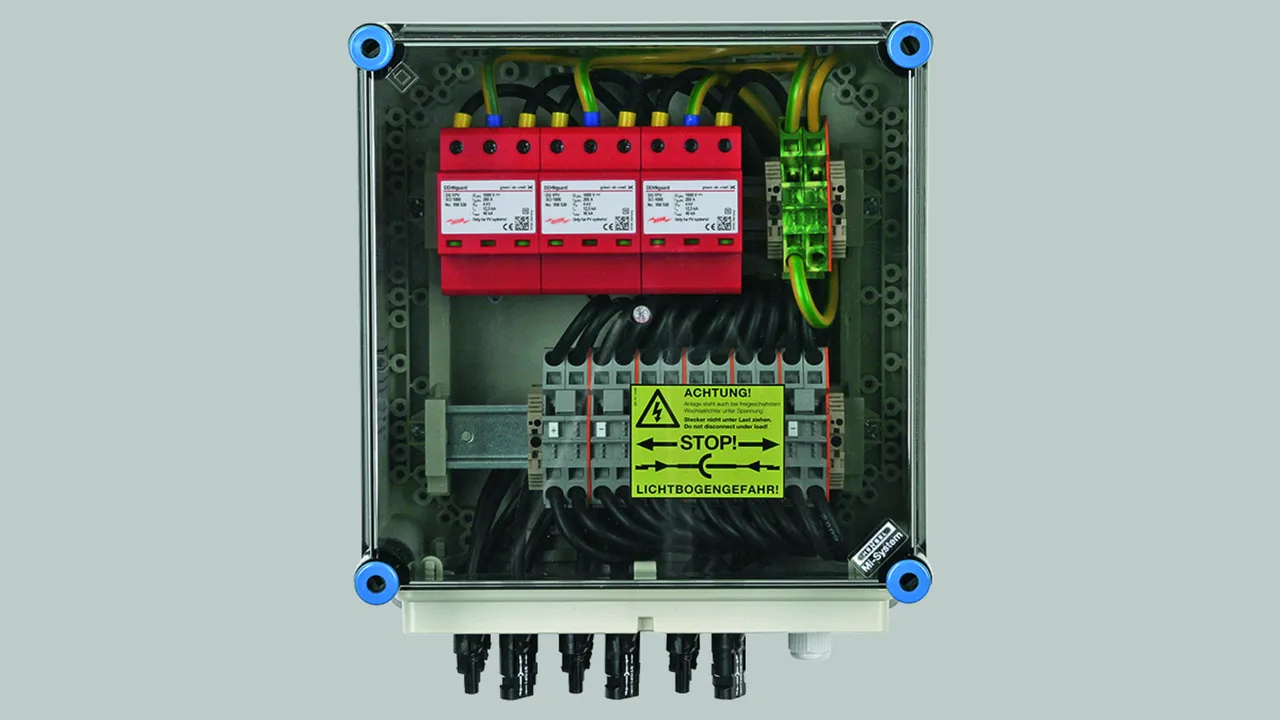

DEHNguard YPV SCI ... – compact

Prewired complete unit for use in photovoltaic systems
Combined disconnection and short-circuiting device with safe electrical isolation (patented SCI principle)
Tried and tested fault-resistant Y circuit of DEHNguard YPV SCI ... prevents damage to the surge protective device in case of insulation faults in the generator circuit
Tested to EN 61643-31
Suitable for use in all PV systems according to IEC 60364-7-712

Dettagli

Three-step d.c. switching device (patented SCI principle)

lorem ipsum — Three-step d.c. switching device (patented SCI principle)

DEHNguard compact YPV SCI ...

Multipole surge arrester with three-step d.c. switching device for use in PV systems

2 Prodotti

Art. 950531 DG YPV SCI 600

GTIN (EAN) 4013364152953, Codice doganale (EU): 85363030, Peso lordo: 296.00 g, UM: 1.00 pc(s)

Predecessore

Immagini

Maggior informazioni

File CAD

EHNguard compact YPV SCI 600 surge arrester
Multipole arrester for use in photovoltaic systems up to 600 V d.c.
with three-step d.c. switching device, width: 3 modules
Fault indication
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 600 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 2.5 kV
Short-circuit current rating Iscpv: 200 A

Brand: DEHN
Type: DG YPV SCI 600
Part No.: 950531
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	600 V
Short-circuit current rating (I_SCPV )	1000 A
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 2.5 kV
Approvals	KEMA, UL

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	600 V
Short-circuit current rating (I_SCPV )	1000 A
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 2.5 kV
Voltage protection level at 5 kA (U_P )	≤ 2 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 mod(s)., DIN 43880
Approvals	KEMA, UL

Prodotto 950531 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 950531 è stato aggiunto al carrello.

Apri Web-Shop

Art. 950530 DG YPV SCI 1000

GTIN (EAN) 4013364152960, Codice doganale (EU): 85363030, Peso lordo: 321.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

DEHNguard compact YPV SCI 1000 surge arrester
Multipole arrester for use in
photovoltaic systems up to 1000 V d.c.
with three-step d.c. switching device, width: 3 modules
Fault indication
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 1000 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 4 kV
Short-circuit current rating Iscpv: 200 A

Brand: DEHN
Type: DG YPV SCI 1000
Part No.: 950530
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	1000 A
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Approvals	KEMA, UL

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	1000 A
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Voltage protection level at 5 kA (U_P )	≤ 3.5 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 mod(s)., DIN 43880
Approvals	KEMA, UL

Prodotto 950530 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 950530 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard compact YPV SCI ... FM

Multipole surge arrester with three-step d.c. switching device for use in PV systems, with remote signalling contact for monitoring device (floating changeover contact).

2 Prodotti

Art. 950536 DG YPV SCI 600 FM

GTIN (EAN) 4013364154995, Codice doganale (EU): 85363030, Peso lordo: 306.00 g, UM: 1.00 pc(s)

Predecessore

Immagini

Maggior informazioni

File CAD

DEHNguard compact YPV SCI 600 FM surge arrester
Multipole arrester for use
in photovoltaic systems up to 600 V d.c.
with three-step d.c. switching device, width: 3 modules
with remote signalling contact
Fault indication
Type 2 SPD according to 61643-31
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 600 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 2.5 kV
Short-circuit current rating Iscpv: 1000 A

Brand: DEHN
Type: DG YPV SCI 600 FM
Part No.: 950536
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	600 V
Short-circuit current rating (I_SCPV )	1000 A
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 2.5 kV
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	600 V
Short-circuit current rating (I_SCPV )	1000 A
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 2.5 kV
Voltage protection level at 5 kA (U_P )	≤ 2 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 mod(s)., DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible

Prodotto 950536 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 950536 è stato aggiunto al carrello.

Apri Web-Shop

Art. 950535 DG YPV SCI 1000 FM

GTIN (EAN) 4013364154988, Codice doganale (EU): 85363030, Peso lordo: 331.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

DEHNguard compact YPV SCI 1000 FM surge arrester
Multipole arrester for use in
photovoltaic systems up to 1000 V d.c.
with three-step d.c. switching device, width: 3 modules
Fault indication with remote signalling contact
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 1000 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 4 kV
Short-circuit current rating Iscpv: 1000 A

Brand: DEHN
Type: DG YPV SCI 1000 FM
Part No.: 950535
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	1000 A
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	1000 A
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Voltage protection level at 5 kA (U_P )	≤ 3.5 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm² solid / flexible
Cross-sectional area (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 mod(s)., DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible

Prodotto 950535 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 950535 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNguard YPV SCI ... – compact

Dettagli

DEHNguard compact YPV SCI ...

Art. 950531 DG YPV SCI 600

Prodotto 950531 è stato aggiunto al blocco note.

Prodotto 950531 è stato aggiunto al carrello.

Art. 950530 DG YPV SCI 1000

Prodotto 950530 è stato aggiunto al blocco note.

Prodotto 950530 è stato aggiunto al carrello.

DEHNguard compact YPV SCI ... FM

Art. 950536 DG YPV SCI 600 FM

Prodotto 950536 è stato aggiunto al blocco note.

Prodotto 950536 è stato aggiunto al carrello.

Art. 950535 DG YPV SCI 1000 FM

Prodotto 950535 è stato aggiunto al blocco note.

Prodotto 950535 è stato aggiunto al carrello.

DEHNguard YPV SCI ... – compact

Dettagli

DEHNguard compact YPV SCI ...

Art. 950531 DG YPV SCI 600

Non siete autorizzati per eseguire un download 950531.stp

Non siete autorizzati per eseguire un download 950531.igs

Non siete autorizzati per eseguire un download 950531.jt

Non siete autorizzati per eseguire un download 950531.dwg

Non siete autorizzati per eseguire un download 950530m_E.dxf

Non siete autorizzati per eseguire un download DEHN.950531.wspak

Non siete autorizzati per eseguire un download DEHN.950531.edz

Prodotto 950531 è stato aggiunto al blocco note.

Prodotto 950531 è stato aggiunto al carrello.

Art. 950530 DG YPV SCI 1000

Non siete autorizzati per eseguire un download 950531.stp

Non siete autorizzati per eseguire un download 950531.igs

Non siete autorizzati per eseguire un download 950531.jt

Non siete autorizzati per eseguire un download 950531.dwg

Non siete autorizzati per eseguire un download 950530m_E.dxf

Non siete autorizzati per eseguire un download DEHN.950530.wspak

Non siete autorizzati per eseguire un download DEHN.950530.edz

Prodotto 950530 è stato aggiunto al blocco note.

Prodotto 950530 è stato aggiunto al carrello.

DEHNguard compact YPV SCI ... FM

Art. 950536 DG YPV SCI 600 FM

Non siete autorizzati per eseguire un download 950536.stp

Non siete autorizzati per eseguire un download 950536.igs

Non siete autorizzati per eseguire un download 950536.jt

Non siete autorizzati per eseguire un download 950536.dwg

Non siete autorizzati per eseguire un download 950535m_E.dxf

Non siete autorizzati per eseguire un download DEHN.950536.wspak

Non siete autorizzati per eseguire un download DEHN.950536.edz

Prodotto 950536 è stato aggiunto al blocco note.

Prodotto 950536 è stato aggiunto al carrello.

Art. 950535 DG YPV SCI 1000 FM

Non siete autorizzati per eseguire un download 950536.stp

Non siete autorizzati per eseguire un download 950536.igs

Non siete autorizzati per eseguire un download 950536.jt

Non siete autorizzati per eseguire un download 950536.dwg

Non siete autorizzati per eseguire un download 950535m_E.dxf

Non siete autorizzati per eseguire un download DEHN.950535.wspak

Non siete autorizzati per eseguire un download DEHN.950535.edz

Prodotto 950535 è stato aggiunto al blocco note.

Prodotto 950535 è stato aggiunto al carrello.
