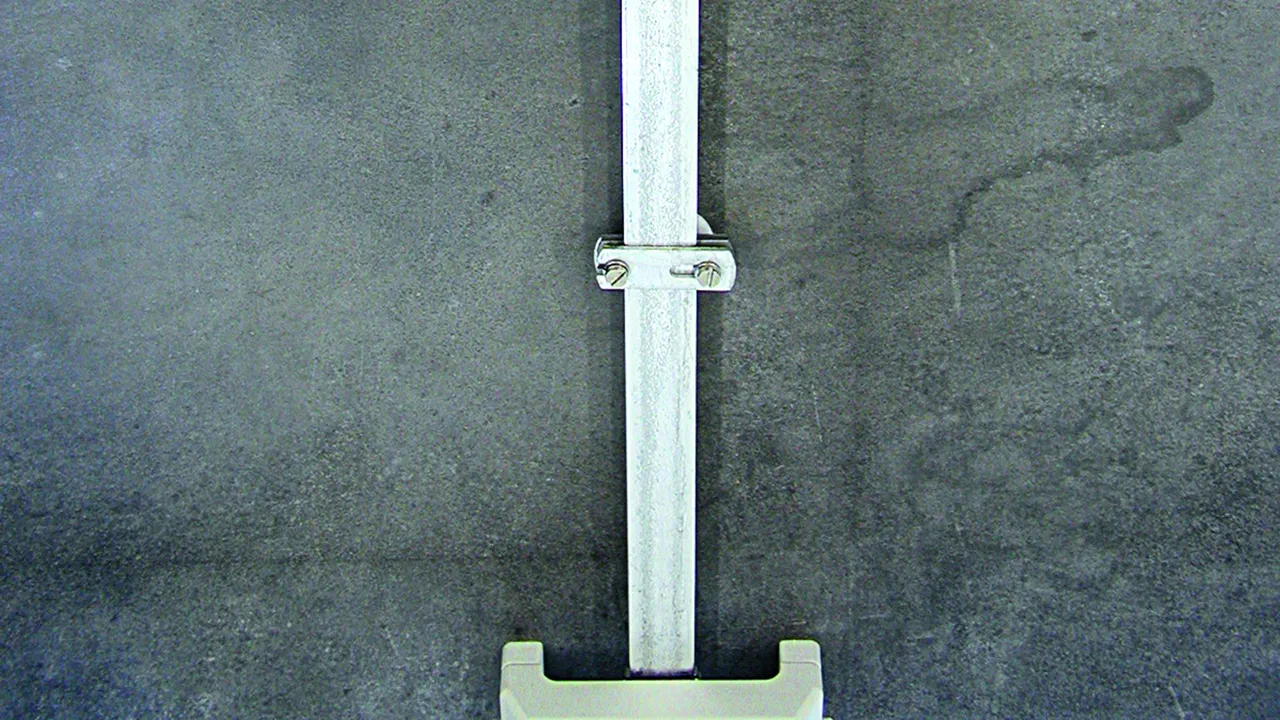

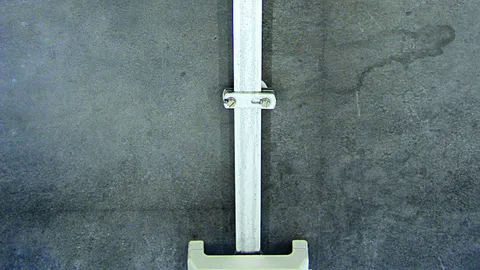

Flat Strip Holders with Cleat and Flange

Complete unit with flange for flat strip installation.

With female thread

1 Prodotto

Art. 275030 FBH ZS 30 IGM8 STTZN ZG

GTIN (EAN) 4013364095847, Codice doganale (EU): 85389099, Peso lordo: 89.00 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 275030.stp

      Non siete autorizzati per eseguire un download 275030.stp

      Login
    • 275030.igs

      Non siete autorizzati per eseguire un download 275030.igs

      Login
    • 275030.igs

      Non siete autorizzati per eseguire un download 275030.igs

      Login
    • 275030.dwg

      Non siete autorizzati per eseguire un download 275030.dwg

      Login
    • 275030m_D.dxf

      Non siete autorizzati per eseguire un download 275030m_D.dxf

      Login
Flat strip holder with cleat, flange and female thread, St/tZn
Strip holder with cleat and flange
Complete unit with flange for installation of strip conductors
Conductor holder support Fl: 30 x 3.5 mm
Thread of conductor holder: M8
Material of cleat: St/tZn
Material of base part: ZDC

Brand: DEHN
Type: FBH ZS 30 IGM8 STTZN ZG
Part No.: 275030
or equivalent.

Certificati



Caratteristiche tecniche

Conductor holder support Fl 30 x 3.5 mm
Thread of conductor holder M8
Height of conductor holder 20 mm
Material of cleat St/tZn
Material of base part ZDC
Standard EN 62561-4

Prodotto 275030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275030 è stato aggiunto al carrello.

Apri Web-Shop

With female thread, pre-assembled with screw and dowel

1 Prodotto

Art. 275230 FBH ZS 30 IGM8 KD8X40STTZN ZG

GTIN (EAN) 4013364095854, Codice doganale (EU): 85389099, Peso lordo: 95.60 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 275230.stp

      Non siete autorizzati per eseguire un download 275230.stp

      Login
    • 275230.igs

      Non siete autorizzati per eseguire un download 275230.igs

      Login
    • 275230.jt

      Non siete autorizzati per eseguire un download 275230.jt

      Login
    • 275230.dwg

      Non siete autorizzati per eseguire un download 275230.dwg

      Login
    • 275230m_D.dxf

      Non siete autorizzati per eseguire un download 275230m_D.dxf

      Login
Flat strip holder with cleat, flange and female thread, St/tZn
Strip holder with cleat and flange
Complete unit with flange for installation of strip conductors
Premounted with screw and dowel
Conductor holder support Fl: 30 x 3.5 mm
Thread of conductor holder: M8
Material of cleat: St/tZn
Material of base part: ZDC
Screw: 5 x 50 mm

Brand: DEHN
Type: FBH ZS 30 IGM8 KD8X40STTZN ZG
Part No.: 275230
or equivalent.

Certificati



Caratteristiche tecniche

Conductor holder support Fl 30 x 3.5 mm
Thread of conductor holder M8
Height of conductor holder 20 mm
Material of cleat St/tZn
Material of base part ZDC
Screw ak 5 x 50 mm
Plastic dowel Ø8 x 40 mm
Standard EN 62561-4
