MAXI MV Clamps

MAXI multipurpose connecting clamp (MAXI-MehrzweckVerbindungs-Klemme) for universal use as a cross clamp, T clamp and parallel clamp, for connecting earth rods or reinforcing bars; three-piece, with thread in the base part.

With hexagon screw

2 Prodotti

Art. 308041 MAMVK 8.16 15.25 STTZN

GTIN (EAN) 4013364056411, Codice doganale (EU): 85359000, Peso lordo: 483.40 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MAXI MV clamps, St/tZn
MAXI MV clamps

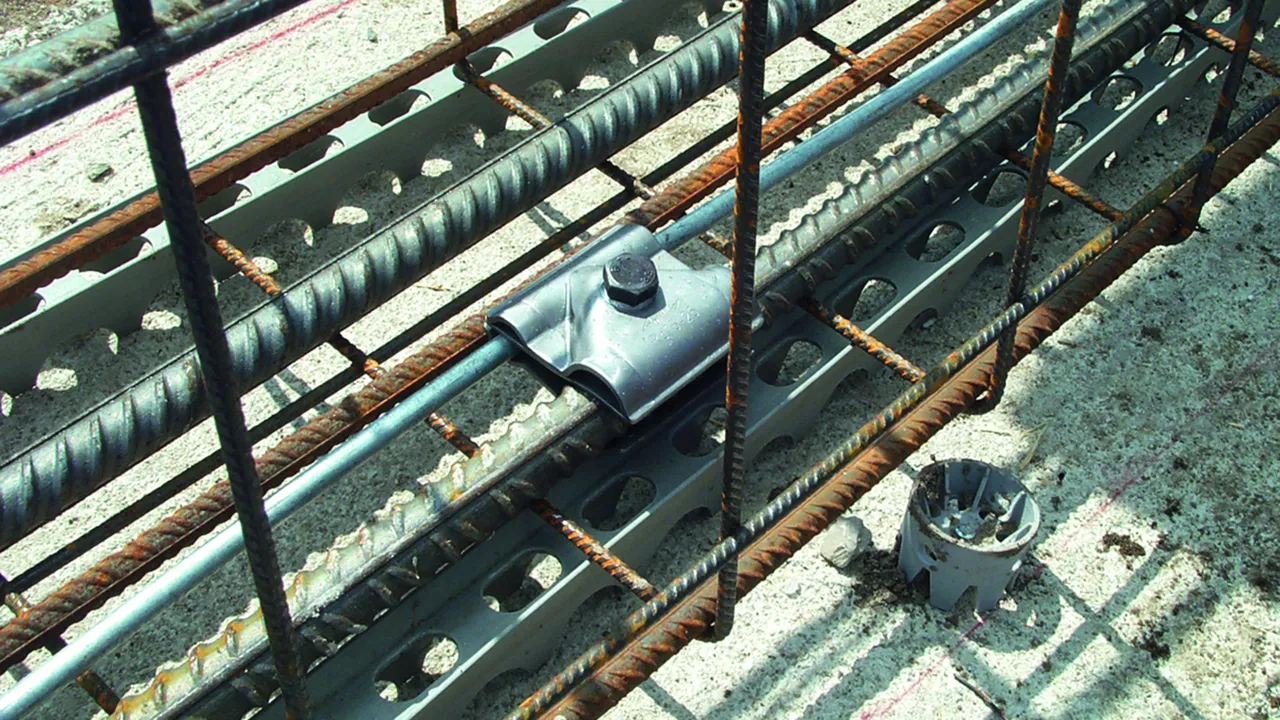

For connecting reinforcements to round conductors
For cross, T and parallel connections
Material of clamp: St/tZn
Clamping range Rd: 8-16 / 15-25 mm
Material thickness: 3.0 / 2.0 mm
Material of screw: St/tZn
Standard: EN 62561-1
Short-circuit current (AC 50 Hz / DC): 6.2 kA

Brand: DEHN
Type: MAMVK 8.16 15.25 STTZN
Part No.: 308041
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	8-16 / 15-25 mm
Material thickness	3.0 / 2.0 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.2 kA
*⁾For exact assignment see test certificate.

Material of clamp	St/tZn
Clamping range Rd	8-16 / 15-25 mm
Material thickness	3.0 / 2.0 mm
Screw	di M12 x 65 mm
Material of screw	St/tZn
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.2 kA
*⁾For exact assignment see test certificate.

Prodotto 308041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308041 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308040 MAMVK 8.16 15.25 STBL

GTIN (EAN) 4013364055902, Codice doganale (EU): 85359000, Peso lordo: 462.30 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MAXI MV clamps, St/bare
MAXI MV clamps
For connecting reinforcements to round conductors
For cross, T and parallel connections
Material of clamp: St/bare
Clamping range Rd: 8-16 / 15-25 mm
Material thickness: 3.0 / 2.0 mm
Material of screw: St/bare
Standard: EN 62561-1
Short-circuit current (AC 50 Hz / DC): 10.2 kA
Approvals: UL 467

Brand: DEHN
Type: MAMVK 8.16 15.25 STBL
Part No.: 308040
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/bare
Clamping range Rd	8-16 / 15-25 mm
Material thickness	3.0 / 2.0 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10.2 kA
Approvals	UL 467
*⁾For exact assignment see test certificate.

Material of clamp	St/bare
Clamping range Rd	8-16 / 15-25 mm
Material thickness	3.0 / 2.0 mm
Screw	di M12 x 65 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10.2 kA
Approvals	UL 467
*⁾For exact assignment see test certificate.

Prodotto 308040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308040 è stato aggiunto al carrello.

Apri Web-Shop

With defined tightening torque

Same design as Part No. 308 041, but with StSt (V2A) M12x65 mm AF10 tear-off screw, with tear-off torque 35 +/-3 Nm, instead of standard hexagon head screw

Reliable mounting quality due to constant torque and defined clamping force
Easy mounting without torque spanner
Enormously time saving compared to exothermic welding
No welding smoke hazard for the installer
No environmental risk

1 Prodotto

Art. 308044 MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P

GTIN (EAN) 4013364522992, Codice doganale (EU): 85359000, Peso lordo: 479.50 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MAXI MV clamps, St/tZn
MAXI MV clamps
with tear-off screw
For connecting reinforcements to round conductors
For cross, T and parallel connections
Material of clamp: St/tZn
Clamping range Rd: 8-16 / 15-25 mm
Material thickness: 3.0 / 2.0 mm
Material of screw: StSt
Short-circuit current (AC 50 Hz / DC): 6.2 kA

Brand: DEHN
Type: MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P
Part No.: 308044
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	8-16 / 15-25 mm
Material thickness	3.0 / 2.0 mm
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6.2 kA
