Art. 390050 MVK 8.10 SKM10X30 STTZN

GTIN (EAN) 4013364095991, Codice doganale (EU): 85359000, Peso lordo: 101.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: St/tZn
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 STTZN
Part No.: 390050
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact assignment, see test certificate.

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	di M10 x 30 mm
Material of screw / nut	St/tZn
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact assignment, see test certificate.

Prodotto 390050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390051 MVK 8.10 SKM10X30 AL

GTIN (EAN) 4013364096219, Codice doganale (EU): 85359000, Peso lordo: 57.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, Al
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: Al
Clamping range Rd: 8-10 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 AL
Part No.: 390051
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Al
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 390051 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390051 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390059 MVK 8.10 SKM10X30 V2A

GTIN (EAN) 4013364096004, Codice doganale (EU): 85359000, Peso lordo: 94.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 V2A
Part No.: 390059
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 390059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390059 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390057 MVK 8 SKM10X30 CU

GTIN (EAN) 4013364096073, Codice doganale (EU): 85359000, Peso lordo: 120.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, Cu
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: Cu
Clamping range Rd: 8 mm
Clamping range (stranded / cable): 25-70 mm2
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8 SKM10X30 CU
Part No.: 390057
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Cu
Clamping range Rd	8 mm
Clamping range (stranded / cable)	25-70 mm²
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of clamp	Cu
Clamping range Rd	8 mm
Clamping range (stranded / cable)	25-70 mm²
Material thickness (t1 / t2)	3.0 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 390057 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390057 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391050 MVK 10 SKM10X35 STTZN

GTIN (EAN) 4013364087064, Codice doganale (EU): 85359000, Peso lordo: 103.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: St/tZn
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 STTZN
Part No.: 391050
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 391050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391059 MVK 10 SKM10X35 V2A

GTIN (EAN) 4013364087071, Codice doganale (EU): 85359000, Peso lordo: 99.50 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: StSt
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 V2A
Part No.: 391059
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 391059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391059 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390079 MVK 8.10 SKM10X35 V4A

GTIN (EAN) 4013364128996, Codice doganale (EU): 85359000, Peso lordo: 98.40 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, StSt (V4A)
MV clamp
Multipurpose connecting clamp
for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: StSt (V4A)
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 35-70 mm2
Material thickness: 2.5 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X35 V4A
Part No.: 390079
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd	8-10 mm
Connection (solid / stranded)	35-70 mm²
Screw	di M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.7 kA
*⁾ For exact assignment, see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd	8-10 mm
Connection (solid / stranded)	35-70 mm²
Material thickness (t1 / t2)	2.5 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	4.7 kA
*⁾ For exact assignment, see test certificate.

Prodotto 390079 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390079 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391058 MVK 10 SKM10X35 V4A

GTIN (EAN) 4013364293236, Codice doganale (EU): 85359000, Peso lordo: 99.50 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, StSt (V4A)
MV clamp
Multipurpose connecting clamp
for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw and threaded base part
Material of clamp: StSt (V4A)
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 V4A
Part No.: 391058
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 391058 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391058 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN (EAN) 4013364096042, Codice doganale (EU): 85359000, Peso lordo: 92.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

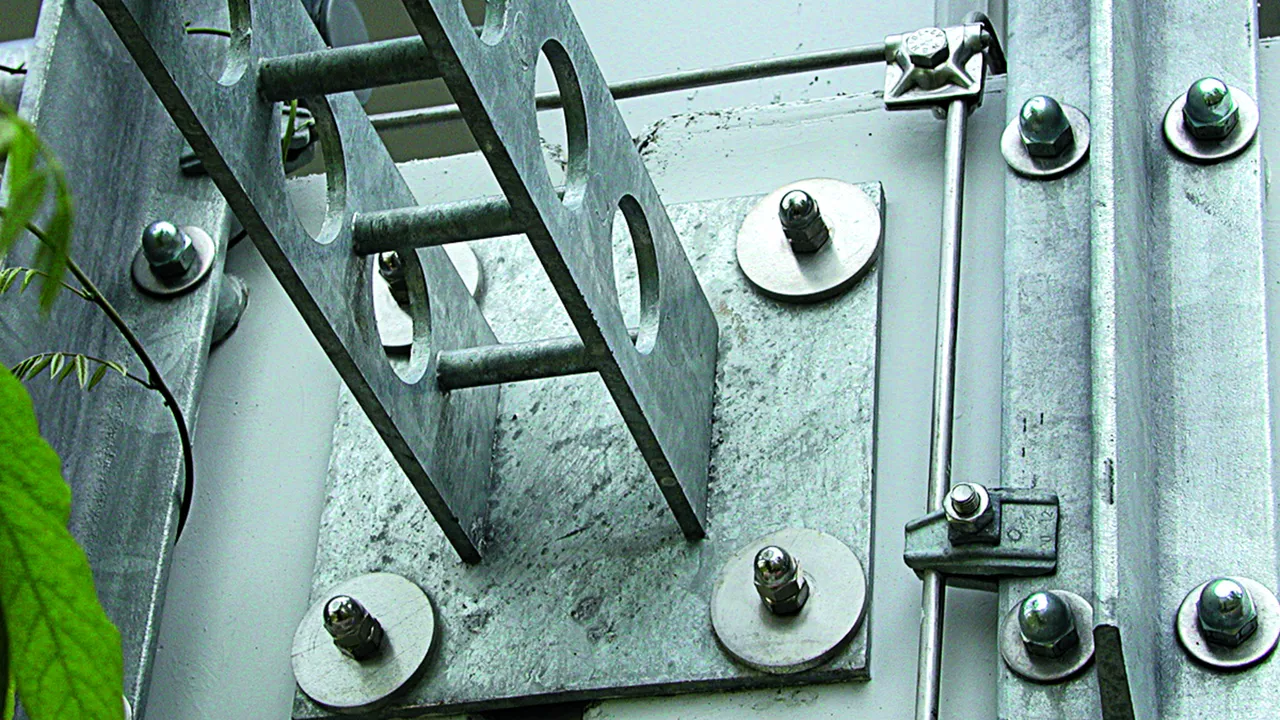

MV clamp with hexagon screw and spring washer, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer and threaded
base part
Material of clamp: St/tZn
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Part No.: 390550
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390550 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390550 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390551 MVK 8.10 SKM10X30 FSC AL

GTIN (EAN) 4013364096202, Codice doganale (EU): 85359000, Peso lordo: 60.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw and spring washer, Al
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer and threaded
base part
Material of clamp: Al
Clamping range Rd: 8-10 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 FSC AL
Part No.: 390551
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Al
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390551 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390551 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390553 MVK 8.10 SKM10X35 FSC STBL

GTIN (EAN) 4013364522787, Codice doganale (EU): 85359000, Peso lordo: 98.34 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

MV clamp with hexagon screw and spring washer, steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer
and thread in the
base part
Material of clamp: St/bare
Clamping range Rd: 8-10 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X35 FSC STBL
Part No.: 390553
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/bare
Clamping range Rd	8-10 mm
Screw	di M10 x 35 mm
Material of screw / nut	St/bare
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390553 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390553 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390559 MVK 8.10 SKM10X30 FSC V2A

GTIN (EAN) 4013364096035, Codice doganale (EU): 85359000, Peso lordo: 100.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw and spring washer, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer and threaded
base part
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 FSC V2A
Part No.: 390559
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390559 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390559 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390557 MVK 8 SKM10X30 FSC CU

GTIN (EAN) 4013364096097, Codice doganale (EU): 85359000, Peso lordo: 120.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw and spring washer, Cu/StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer and threaded
base part
Material of clamp: Cu
Clamping range Rd: 8 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8 SKM10X30 FSC CU
Part No.: 390557
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Cu
Clamping range Rd	8 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390557 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390557 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391550 MVK 10 SKM10X35 FSC STTZN

GTIN (EAN) 4013364088016, Codice doganale (EU): 85359000, Peso lordo: 107.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw and spring washer, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer
and threaded base part
Material of clamp: St/tZn
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 FSC STTZN
Part No.: 391550
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 391550 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391550 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391559 MVK 10 SKM10X35 FSC V2A

GTIN (EAN) 4013364087088, Codice doganale (EU): 85359000, Peso lordo: 102.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw and spring washer, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with hexagon screw, spring washer
and threaded base part
Material of clamp: StSt
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 FSC V2A
Part No.: 391559
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 391559 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391559 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390060 MVK 8.10 FRM10X35 STTZN

GTIN (EAN) 4013364096011, Codice doganale (EU): 85359000, Peso lordo: 110.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with truss head screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: St/tZn
Clamping range Rd: 8-10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 FRM10X35 STTZN
Part No.: 390060
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390060 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390061 MVK 8.10 FRM10X35 AL

GTIN (EAN) 4013364096196, Codice doganale (EU): 85359000, Peso lordo: 68.80 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with truss head screw, Al
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: Al
Clamping range Rd: 8-10 mm
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 FRM10X35 AL
Part No.: 390061
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Al
Clamping range Rd	8-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390061 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390061 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390067 MVK 8 FRM10X35 CU

GTIN (EAN) 4013364096080, Codice doganale (EU): 85359000, Peso lordo: 124.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with truss head screw, Cu
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: Cu
Clamping range Rd: 8 mm
Clamping range (stranded / cable): 25-70 mm2
Material thickness: 3.0 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8 FRM10X35 CU
Part No.: 390067
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Cu
Clamping range Rd	8 mm
Clamping range (stranded / cable)	25-70 mm²
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Material of clamp	Cu
Clamping range Rd	8 mm
Clamping range (stranded / cable)	25-70 mm²
Material thickness (t1 / t2)	3.0 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390067 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390067 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391060 MVK 10 FRM10X35 STTZN

GTIN (EAN) 4013364088009, Codice doganale (EU): 85359000, Peso lordo: 115.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with truss head screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: St/tZn
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 FRM10X35 STTZN
Part No.: 391060
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	10 mm
Screw	e M10 x 35 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 391060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391060 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391069 MVK 10 FRM10X35 V2A

GTIN (EAN) 4013364087095, Codice doganale (EU): 85359000, Peso lordo: 108.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with truss head screw, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: StSt
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 FRM10X35 V2A
Part No.: 391069
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	10 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 391069 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391069 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390063 MVK 8.10 FRM10X35V2A STTZN

GTIN (EAN) 4013364159396, Codice doganale (EU): 85359000, Peso lordo: 105.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with truss head screw, St/tZn
MV clamp
Multipurpose connecting clamp
for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: St/tZn
Clamping range Rd: 8-10 mm
Material thickness: 2,5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 FRM10X35V2A STTZN
Part No.: 390063
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	8-10 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390063 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390063 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391068 MVK 10 FRM10X45 V4A

GTIN (EAN) 4013364385320, Codice doganale (EU): 85359000, Peso lordo: 116.20 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with truss head screw, StSt (V4A)
MV clamps multipurpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
for round conductors
Capable of carrying lightning current
tested to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: StSt (V4A)
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 FRM10X45 V4A
Part No.: 391068
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Screw	e M10 x 45 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	e M10 x 45 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 391068 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391068 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391066 MVK 10 FRM10X35 V4A

GTIN (EAN) 4013364288577, Codice doganale (EU): 85359000, Peso lordo: 113.08 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with truss head screw, StSt (V4A)
MV clamp
Multipurpose connecting clamp
for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with truss head screw and anti-rotation protection
Material of clamp: StSt (V4A)
Clamping range Rd: 10 mm
Material thickness: 2.5 mm
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 FRM10X35 V4A
Part No.: 391066
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd	10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	e M10 x 35 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 391066 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391066 è stato aggiunto al carrello.

Apri Web-Shop

Art. 392050 MVK 8.10 16 SKM10X40 FSC STTZN

GTIN (EAN) 4013364096066, Codice doganale (EU): 85359000, Peso lordo: 123.30 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp for air-termination rods, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
specially for air-termination rods and round conductors
with hexagon screw, spring washer
and threaded base part
Material of clamp: St/tZn
Clamping range Rd: 8-10 / 16 mm
Material thickness: 3.0 / 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 16 SKM10X40 FSC STTZN
Part No.: 392050
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	8-10 / 16 mm
Screw	di M10 x 40 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 392050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 392059 MVK 8.10 16 SKM10X40 FSC V2A

GTIN (EAN) 4013364096059, Codice doganale (EU): 85359000, Peso lordo: 121.40 g, UM: 50.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp for air-termination rods, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
specially for air-termination rods and round conductors
with hexagon screw, spring washer and threaded
base part
Material of clamp: StSt
Clamping range Rd: 8-10 / 16 mm
Material thickness: 3.0 / 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 16 SKM10X40 FSC V2A
Part No.: 392059
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 / 16 mm
Screw	di M10 x 40 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 392059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392059 è stato aggiunto al carrello.

Apri Web-Shop

Art. 392060 MVK 8.10 16 FRM10X40 STTZN

GTIN (EAN) 4013364096141, Codice doganale (EU): 85359000, Peso lordo: 132.40 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp for air-termination rods with truss head screw, HDG steel
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
specially for air-termination rods and round conductors
with truss head screw and anti-rotation protection
Material of clamp: St/tZn
Clamping range Rd: 8-10 / 16 mm
Material thickness: 3.0 / 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 16 FRM10X40 STTZN
Part No.: 392060
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd	8-10 / 16 mm
Screw	e M10 x 40 mm
Material of screw / nut	St/tZn
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 392060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392060 è stato aggiunto al carrello.

Apri Web-Shop

Art. 392069 MVK 8.10 16 FRM10X40 V2A

GTIN (EAN) 4013364096158, Codice doganale (EU): 85359000, Peso lordo: 128.40 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp for air-termination rods with truss head screw, StSt
MV clamps multi-purpose connecting clamp
for universal use
as a cross clamp, T clamp and parallel clamp
specially for air-termination rods and round conductors
with truss head screw and anti-rotation protection
Material of clamp: StSt
Clamping range Rd: 8-10 / 16 mm
Material thickness: 3.0 / 2.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 16 FRM10X40 V2A
Part No.: 392069
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 / 16 mm
Screw	e M10 x 40 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 392069 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392069 è stato aggiunto al carrello.

Apri Web-Shop

Art. 390657 ZMMVK 8 8.10 SKM10X30 CU AL

GTIN (EAN) 4013364096165, Codice doganale (EU): 85359000, Peso lordo: 102.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Bimetallic MV clamp
Bimetallic MV clamp
for connecting conductors
made of different materials
as a cross clamp, T clamp and parallel clamp
with intermediate plate (copper-plated aluminium) and
threaded base part
Material of clamp: Cu / Al
Clamping range Rd Cu: 8 mm
Clamping range Rd Al: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: ZMMVK 8 8.10 SKM10X30 CU AL
Part No.: 390657
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	Cu / Al
Clamping range Rd Cu	8 mm
Clamping range Rd Al	8-10 mm
Screw	di M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 390657 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390657 è stato aggiunto al carrello.

Apri Web-Shop

MV Clamps

With hexagon screw

Art. 390050 MVK 8.10 SKM10X30 STTZN

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390050 è stato aggiunto al blocco note.

Prodotto 390050 è stato aggiunto al carrello.

Art. 390051 MVK 8.10 SKM10X30 AL

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390051 è stato aggiunto al blocco note.

Prodotto 390051 è stato aggiunto al carrello.

Art. 390059 MVK 8.10 SKM10X30 V2A

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390059 è stato aggiunto al blocco note.

Prodotto 390059 è stato aggiunto al carrello.

Art. 390057 MVK 8 SKM10X30 CU

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390057 è stato aggiunto al blocco note.

Prodotto 390057 è stato aggiunto al carrello.

Art. 391050 MVK 10 SKM10X35 STTZN

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 391050 è stato aggiunto al blocco note.

Prodotto 391050 è stato aggiunto al carrello.

Art. 391059 MVK 10 SKM10X35 V2A

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 391059 è stato aggiunto al blocco note.

Prodotto 391059 è stato aggiunto al carrello.

Art. 390079 MVK 8.10 SKM10X35 V4A

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390079 è stato aggiunto al blocco note.

Prodotto 390079 è stato aggiunto al carrello.

Art. 391058 MVK 10 SKM10X35 V4A

Non siete autorizzati per eseguire un download 391058.stp

Non siete autorizzati per eseguire un download 391058.iges

Non siete autorizzati per eseguire un download 391058.jt

Non siete autorizzati per eseguire un download 391058.dwg

Non siete autorizzati per eseguire un download 391058m_D.dxf

Prodotto 391058 è stato aggiunto al blocco note.

Prodotto 391058 è stato aggiunto al carrello.

With hexagon screw and spring washer

Art. 390550 MVK 8.10 SKM10X30 FSC STTZN

Non siete autorizzati per eseguire un download 390550.stp

Non siete autorizzati per eseguire un download 390550.igs

Non siete autorizzati per eseguire un download 390550.jt

Non siete autorizzati per eseguire un download 390550.dwg

Non siete autorizzati per eseguire un download 390550m_D.dxf

Prodotto 390550 è stato aggiunto al blocco note.

Prodotto 390550 è stato aggiunto al carrello.

Art. 390551 MVK 8.10 SKM10X30 FSC AL

Non siete autorizzati per eseguire un download 390550.stp

Non siete autorizzati per eseguire un download 390550.igs

Non siete autorizzati per eseguire un download 390550.jt

Non siete autorizzati per eseguire un download 390550.dwg
