Art. 955320 VT2 M TT 320

GTIN (EAN) 4013364369108, Codice doganale (EU): 85363030, Peso lordo: 442.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Prodotto 955320 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 955320 è stato aggiunto al carrello.

Apri Web-Shop

Art. 955325 VT2 M TT 320 FM

GTIN (EAN) 4013364369122, Codice doganale (EU): 85363030, Peso lordo: 450.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Prodotto 955325 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 955325 è stato aggiunto al carrello.

Apri Web-Shop

Art. 955130 VT2 M TT 2P 320

GTIN (EAN) 4013364369115, Codice doganale (EU): 85363030, Peso lordo: 263.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Prodotto 955130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 955130 è stato aggiunto al carrello.

Apri Web-Shop

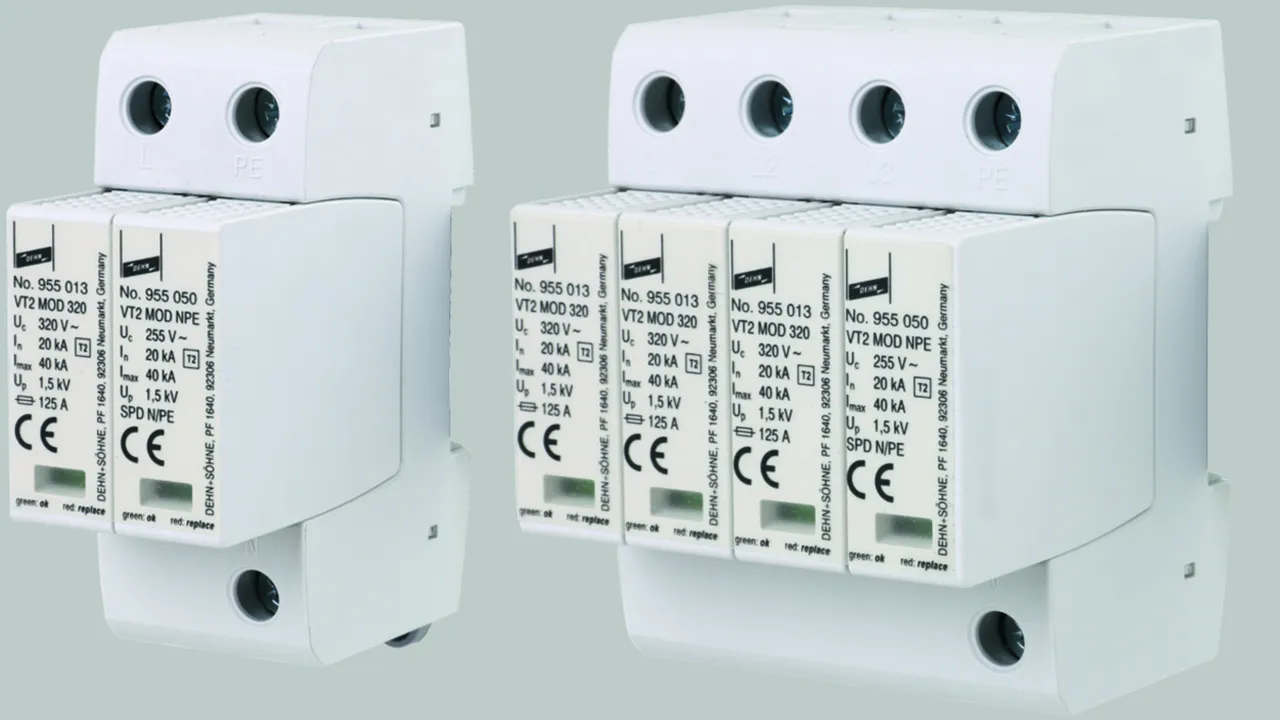

Art. 955135 VT2 M TT 2P 320 FM

GTIN (EAN) 4013364369092, Codice doganale (EU): 85363030, Peso lordo: 269.20 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [L-N] (U_C )	320 V (50 / 60 Hz)
Max. continuous operating voltage (a.c.) [N-PE] (U_C )	255 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Lightning impulse current (10/350 µs) [N-PE] (I_imp )	12 kA
Voltage protection level [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Voltage protection level [L-N]/[N-PE] at 5 kA (U_P )	≤ 1.2 / ≤ 1.5 kV
Follow current extinguishing capability [N-PE] (I_fi )	100 A_rms
Response time [L-N] (t_A )	≤ 25 ns
Response time [N-PE] (t_A )	≤ 100 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	335 V / 5 sec. – withstand
Temporary overvoltage (TOV) [L-N] (U_T) – Characteristic	440 V / 120 min. – safe failure
Temporary overvoltage (TOV) [N-PE] (U_T) – Characteristic	1200 V / 200 ms – withstand
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, gray, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	KEMA, UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible
Extended technical data:	---------------------------------
Voltage protection level [L-PE] (U_P )	1.75 kV

Prodotto 955135 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 955135 è stato aggiunto al carrello.

Apri Web-Shop

Art. 955300 VT2 M TNC 320 AT

GTIN (EAN) 4013364439788, Codice doganale (EU): 85363030, Peso lordo: 357.40 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880

Prodotto 955300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 955300 è stato aggiunto al carrello.

Apri Web-Shop

Art. 955305 VT2 M TNC 320 FM AT

GTIN (EAN) 4013364439795, Codice doganale (EU): 85363030, Peso lordo: 365.86 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Certificati

Caratteristiche tecniche

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	125 A gG
Type of remote signalling contact	changeover contact

SPD according to EN 61643-11 / IEC 61643-11	type 2 / class II
Energy coordination with terminal equipment (≤ 10 m)	type 2 + type 3
Nominal voltage (a.c.) (U_N )	230 / 400 V (50 / 60 Hz)
Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA
Voltage protection level (U_P )	≤ 1.5 kV
Voltage protection level at 5 kA (U_P )	≤ 1 kV
Response time (t_A )	≤ 25 ns
Max. mains-side overcurrent protection	125 A gG
Short-circuit withstand capability for max. mains-side overcurrent protection (I_SCCR )	25 kA_rms
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, grey, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Prodotto 955305 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 955305 è stato aggiunto al carrello.

Apri Web-Shop

Art. 955013 VT2 MOD 320

GTIN (EAN) 4013364376083, Codice doganale (EU): 85363030, Peso lordo: 52.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

Prodotto 955013 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 955013 è stato aggiunto al carrello.

Apri Web-Shop

Art. 955050 VT2 MOD NPE

GTIN (EAN) 4013364376090, Codice doganale (EU): 85363030, Peso lordo: 44.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Certificati

Caratteristiche tecniche

Nominal discharge current (8/20 µs) (I_n )	20 kA
Max. discharge current (8/20 µs) (I_max )	40 kA

Prodotto 955050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 955050 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

SPD VT2

SPD VT2 TT (FM)

Art. 955320 VT2 M TT 320

Prodotto 955320 è stato aggiunto al blocco note.

Prodotto 955320 è stato aggiunto al carrello.

Art. 955325 VT2 M TT 320 FM

Prodotto 955325 è stato aggiunto al blocco note.

Prodotto 955325 è stato aggiunto al carrello.

SPD VT2 TT 2P (FM)

Art. 955130 VT2 M TT 2P 320

Prodotto 955130 è stato aggiunto al blocco note.

Prodotto 955130 è stato aggiunto al carrello.

Art. 955135 VT2 M TT 2P 320 FM

Prodotto 955135 è stato aggiunto al blocco note.

Prodotto 955135 è stato aggiunto al carrello.

SPD VT2 TNC (FM)

Art. 955300 VT2 M TNC 320 AT

Prodotto 955300 è stato aggiunto al blocco note.

Prodotto 955300 è stato aggiunto al carrello.

Art. 955305 VT2 M TNC 320 FM AT

Prodotto 955305 è stato aggiunto al blocco note.

Prodotto 955305 è stato aggiunto al carrello.

Varistor-based Protection Module for VT2

Art. 955013 VT2 MOD 320

Prodotto 955013 è stato aggiunto al blocco note.

Prodotto 955013 è stato aggiunto al carrello.

N-PE Spark-Gap-Based Protection Module for VT2

Art. 955050 VT2 MOD NPE

Prodotto 955050 è stato aggiunto al blocco note.

Prodotto 955050 è stato aggiunto al carrello.

SPD VT2

SPD VT2 TT (FM)

Art. 955320 VT2 M TT 320

Non siete autorizzati per eseguire un download PLP DG 4P.stp

Non siete autorizzati per eseguire un download PLP DG 4P.igs

Non siete autorizzati per eseguire un download PLP DG 4P.jt

Non siete autorizzati per eseguire un download PLP DG 4P.dwg

Non siete autorizzati per eseguire un download 955320m_E.dxf

Prodotto 955320 è stato aggiunto al blocco note.

Prodotto 955320 è stato aggiunto al carrello.

Art. 955325 VT2 M TT 320 FM

Non siete autorizzati per eseguire un download PLP DG 4P FM.stp

Non siete autorizzati per eseguire un download PLP DG 4P FM.igs

Non siete autorizzati per eseguire un download PLP DG 4P FM.jt

Non siete autorizzati per eseguire un download PLP DG 4P FM.dwg

Non siete autorizzati per eseguire un download 955325m_E.dxf

Prodotto 955325 è stato aggiunto al blocco note.

Prodotto 955325 è stato aggiunto al carrello.

SPD VT2 TT 2P (FM)

Art. 955130 VT2 M TT 2P 320

Non siete autorizzati per eseguire un download PLP DG 2P.stp

Non siete autorizzati per eseguire un download PLP DG 2P.igs

Non siete autorizzati per eseguire un download PLP DG 2P.jt

Non siete autorizzati per eseguire un download PLP DG 2P.dwg

Non siete autorizzati per eseguire un download 955130m_E.dxf

Prodotto 955130 è stato aggiunto al blocco note.

Prodotto 955130 è stato aggiunto al carrello.

Art. 955135 VT2 M TT 2P 320 FM

Non siete autorizzati per eseguire un download PLP DG 2P FM.stp

Non siete autorizzati per eseguire un download PLP DG 2P FM.igs

Non siete autorizzati per eseguire un download PLP DG 2P FM.jt

Non siete autorizzati per eseguire un download PLP DG 2P FM.dwg

Non siete autorizzati per eseguire un download 955135m_E.dxf

Prodotto 955135 è stato aggiunto al blocco note.

Prodotto 955135 è stato aggiunto al carrello.

SPD VT2 TNC (FM)

Art. 955300 VT2 M TNC 320 AT

Non siete autorizzati per eseguire un download 952305.stp

Non siete autorizzati per eseguire un download 952305.igs

Non siete autorizzati per eseguire un download 952305.jt

Non siete autorizzati per eseguire un download 952305.dwg

Non siete autorizzati per eseguire un download 952305m_E.dxf

Prodotto 955300 è stato aggiunto al blocco note.

Prodotto 955300 è stato aggiunto al carrello.

Art. 955305 VT2 M TNC 320 FM AT

Non siete autorizzati per eseguire un download 952305.stp

Non siete autorizzati per eseguire un download 952305.igs

Non siete autorizzati per eseguire un download 952305.jt

Non siete autorizzati per eseguire un download 952305.dwg

Non siete autorizzati per eseguire un download 952305m_E.dxf

Prodotto 955305 è stato aggiunto al blocco note.

Prodotto 955305 è stato aggiunto al carrello.

Varistor-based Protection Module for VT2

Art. 955013 VT2 MOD 320

Prodotto 955013 è stato aggiunto al blocco note.

Prodotto 955013 è stato aggiunto al carrello.

N-PE Spark-Gap-Based Protection Module for VT2

Art. 955050 VT2 MOD NPE

Prodotto 955050 è stato aggiunto al blocco note.

Prodotto 955050 è stato aggiunto al carrello.
