Lightning Protection Pipe Clamp with Tines

Pipe clamp for the integration of pipes with surface protection into the lightning equipotential bonding according to IEC/EN 62305-3.
For use on surfaces (e.g. varnished or powder-coated) with a coating thickness up to 0.2 mm.

The special tines penetrate the surface protection and provide the necessary contact so that it is not necessary to remove the surface protection.

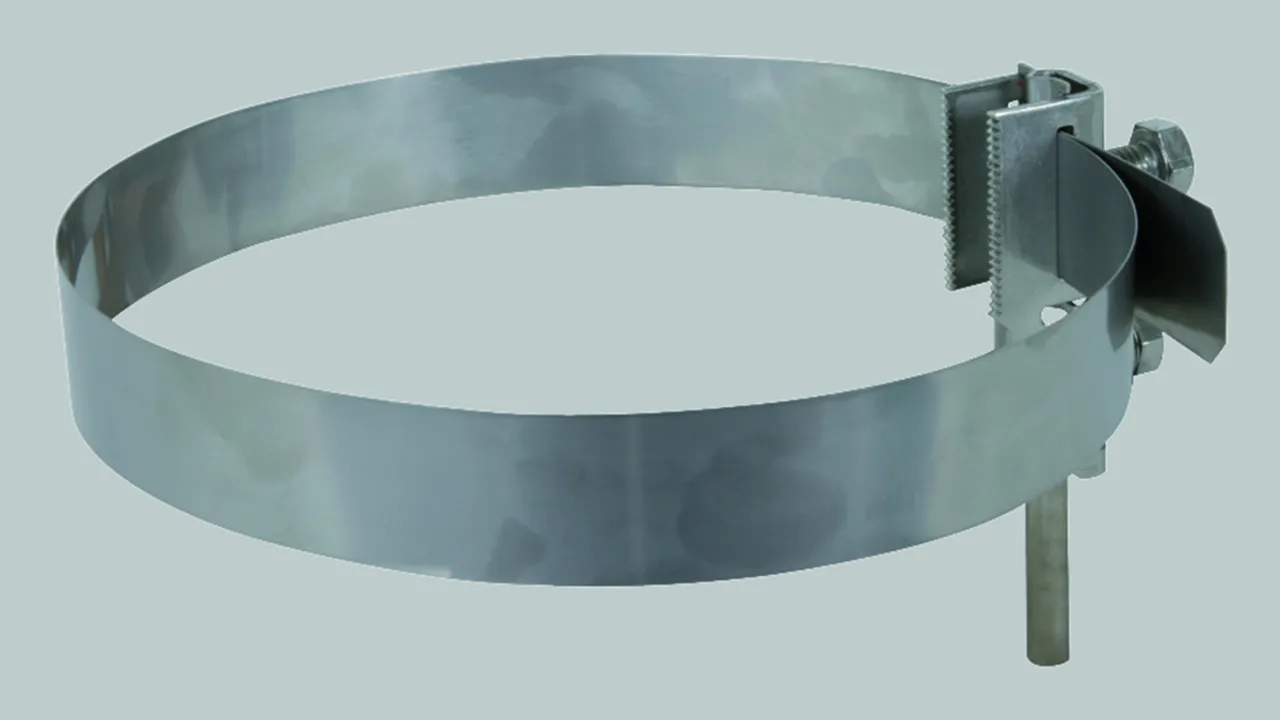

Lightning protection pipe clamp with tines, complete

Connection for: 1 conductor Rd Ø10 mm or 1-2 conductors Rd Ø6-8 mm or 4-50 mm2 (solid / stranded).

1 Prodotto

Art. 540200 BRS 27.168 Z AK1X10 2X6.8 V2A

GTIN (EAN) 4013364113039, Codice doganale (EU): 85359000, Peso lordo: 135.60 g, UM: 10.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 540200.stp

      Non siete autorizzati per eseguire un download 540200.stp

      Login
    • 540200.igs

      Non siete autorizzati per eseguire un download 540200.igs

      Login
    • 540200.jt

      Non siete autorizzati per eseguire un download 540200.jt

      Login
    • 540200.dwg

      Non siete autorizzati per eseguire un download 540200.dwg

      Login
    • 540200m_D.dxf

      Non siete autorizzati per eseguire un download 540200m_D.dxf

      Login
Lightning protection pipe clamp with tines, StSt (27-168 mm)
BS pipe clamp with tines
For integrating pipes with surface protection in the
lightning equipotential bonding and equipotential
bonding according to VDE 0100 Part 410/540.
Applicable for surfaces (e.g. varnish, powder
coatings) up to a layer thickness of 0.2 mm.
Material: StSt
Clamping range pipe Ø: 27-168 mm (3/4-6'')
Connection Rd: 1-2 x 6-8 mm / 1 x 10 mm
Connection (solid / stranded): 4-50 mm2
Standard: EN 62561-1

Brand: DEHN
Type: BRS 27.168 Z AK1X10 2X6.8 V2A
Part No.: 540200
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Clamping range pipe Ø 27-168 mm (3/4-6'')
Dimensions of strap (l1 x w x d) 570 x 25 x 0.3 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Prodotto 540200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540200 è stato aggiunto al carrello.

Apri Web-Shop

Grip head, separate

For combination with endless tensioning strap (Part No. 540 901).
Connection for: 1 conductor Rd Ø10 mm or 1-2 conductors Rd Ø6-8 mm or 4-50 mm2 (solid / stranded).

1 Prodotto

Art. 540210 SPK Z 25 BRS AK1X10 2X6.8 V2A

GTIN (EAN) 4013364221284, Codice doganale (EU): 85359000, Peso lordo: 100.00 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 540210.stp

      Non siete autorizzati per eseguire un download 540210.stp

      Login
    • 540210.igs

      Non siete autorizzati per eseguire un download 540210.igs

      Login
    • 540210.jt

      Non siete autorizzati per eseguire un download 540210.jt

      Login
    • 540210.dwg

      Non siete autorizzati per eseguire un download 540210.dwg

      Login
    • 540210m_D.dxf

      Non siete autorizzati per eseguire un download 540210m_D.dxf

      Login
Lightning protection pipe clamp, separate grip head, StSt
BS pipe clamp with tines
For connecting pipes with surface protection to the
lightning equipotential bonding and equipotential
bonding according to VDE 0100 Part 410/540.
Applicable for surfaces (e.g. varnish, powder
coatings) up to a layer thickness of 0.2 mm.
Separate grip head, for combination with continuous tensioning strap (Part No. 540 901)
Material: StSt
Connection Rd: 1-2 x 6-8 mm / 1 x 10 mm
Connection (solid / stranded): 4-50 mm2
Standard: EN 62561-1

Brand: DEHN
Type: SPK Z 25 BRS AK1X10 2X6.8 V2A
Part No.: 540210
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt
Standard EN 62561-1
*) For exact assignment, see test certificate.
