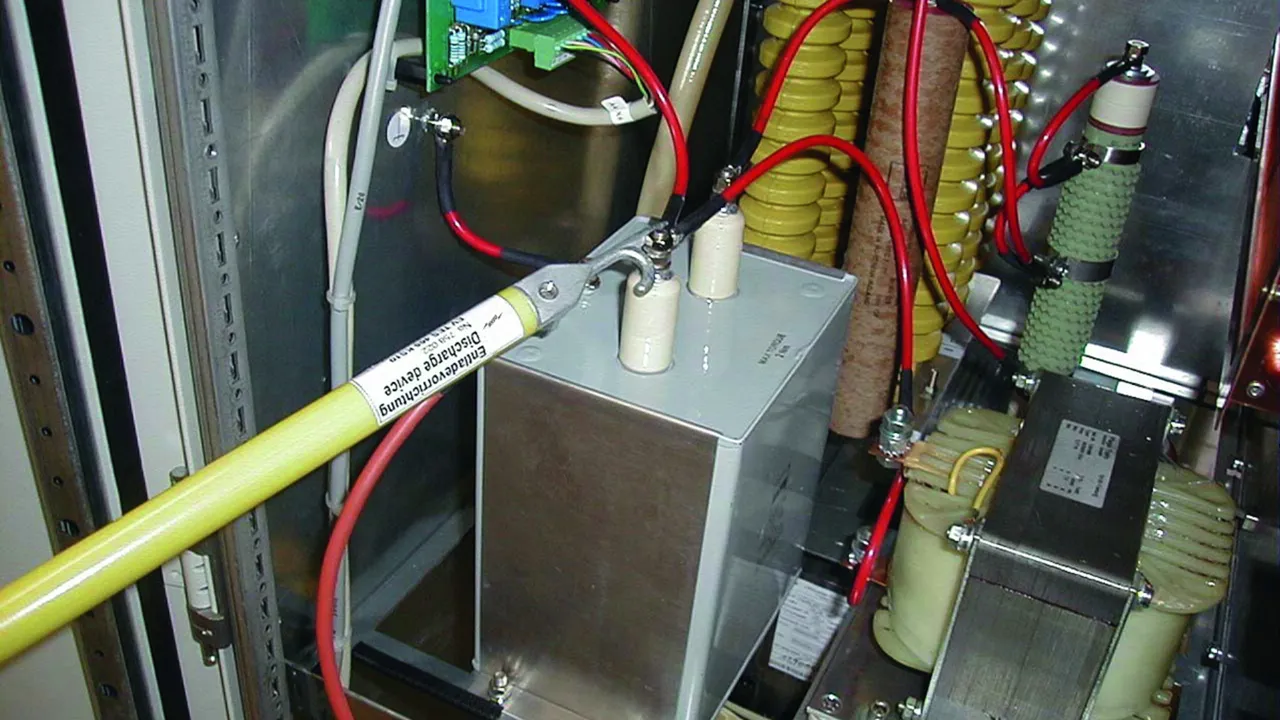

Discharge and Equipotential Bonding Devices

For discharging static charges
Different contact electrodes
Coupling electrode, especially for round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems
Waterproof, plastic-sheathed cable entries, with additional anti-kink protection

Discharge Device with Handle and Earth Clamp with Wing Bolt

1 Prodotto

Art. 758020 EV TES 465 EK

GTIN (EAN) 4013364098992, Codice doganale (EU): 85369095, Peso lordo: 1.44 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Prodotto 758020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758020 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Handle and Spring-loaded Earth Pliers

1 Prodotto

Art. 758021 EV TES 465 EZ

GTIN (EAN) 4013364099005, Codice doganale (EU): 85369095, Peso lordo: 1.20 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Prodotto 758021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758021 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Handle and Cable Lug at the Earth Cable End

Hole (Ø8.4 mm) and silicone cable

1 Prodotto

Art. 758022 EV TES 465 KS10

GTIN (EAN) 4013364099012, Codice doganale (EU): 85369095, Peso lordo: 750.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Tube length	465 mm
Total length (l_G )	550 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	10 mm²
Cable sheath	Red silicone cable
Material (earthing cable)	Cu , highly flexible
Tube length	465 mm
Total length (l_G )	550 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Prodotto 758022 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758022 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Earth Clamp with Wing Bolt

1 Prodotto

Art. 758001 EV TS 2000 EK

GTIN (EAN) 4013364004030, Codice doganale (EU): 85369095, Peso lordo: 3.22 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range	Up to 20 mm
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Prodotto 758001 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758001 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Spring-loaded Earth Pliers

1 Prodotto

Art. 758003 EV TS 2000 EZ

GTIN (EAN) 4013364004047, Codice doganale (EU): 85369095, Peso lordo: 2.95 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Caratteristiche tecniche

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Material (contact electrode)	Cu alloy/gal Sn
*) Check according to own data

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	2000 mm
Total length (l_G )	2050 mm
Clamping range Rd / Fl	up to Ø16 mm / to 13 mm
Insulating capacity of the insulating tube (based on DIN VDE 0681-1)	75 kV
Max. discharge current (8/20 µs)*	50 kA
Use	Not suitable for use in wet weather conditions
Material (contact electrode)	Cu alloy/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube
*) Check according to own data

Prodotto 758003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758003 è stato aggiunto al carrello.

Apri Web-Shop

Earthing Device with Earth Clamp with Tommy Bar

For round conductors (Ø12 ... 26.5 mm) of electrostatic precipitator systems

1 Prodotto

Art. 758015 EV EH 1725 EK

GTIN (EAN) 4013364041608, Codice doganale (EU): 85369095, Peso lordo: 3.62 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Material (coupling electrode)	Bronze/gal Sn

Cable length	3500 mm
Cable cross-section	25 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Earth clamp	Earth clamp of type F 2, clamping range up to 30 mm
Tube length	1500 mm
Total length (l_G )	1725 mm
Clamping range	Up to 30 mm
Use	Not suitable for use in wet weather conditions
Material (coupling electrode)	Bronze/gal Sn
Material (insulating tube)	Glass-fibre reinforced polyester tube

Prodotto 758015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758015 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Prodotto

Art. 758025 EV TES STK 1500 KS

GTIN (EAN) 4013364127838, Codice doganale (EU): 85369095, Peso lordo: 2.29 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1500 mm
Material (contact and coupling electrode)	Zamak

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1500 mm
Use	Not suitable for use in wet weather conditions
Material (contact and coupling electrode)	Zamak
Material (insulating tube)	Glass-fibre reinforced polyester tube

Prodotto 758025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758025 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Clamp and Cable Lug at the Earth Cable End

PK1 anti-rotation crimped cable lug (hole Ø12.5 mm).

1 Prodotto

Art. 758028 EV EHB 1600 SN7114

GTIN (EAN) 4013364132450, Codice doganale (EU): 85369095, Peso lordo: 5.16 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Tube length	1310 mm
Total length (l_G )	1600 mm
Material (bracket)	StSt

Cable length	3500 mm
Cable cross-section	16 mm²
Cable sheath	Transparent
Material (earthing cable)	Cu , highly flexible
Tube length	1310 mm
Total length (l_G )	1600 mm
Use	Not suitable for use in wet weather conditions
Material (bracket)	StSt
Material (insulating tube)	Glass-fibre reinforced polyester tube

Prodotto 758028 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758028 è stato aggiunto al carrello.

Apri Web-Shop

Equipotential Bonding Device with Insulated Earth Clamps

1 Prodotto

Art. 758099 PAV 3+1 16 ZAK

GTIN (EAN) 4013364287587, Codice doganale (EU): 85369095, Peso lordo: 3.21 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

Caratteristiche tecniche

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm

Cable length (A / B / C)	1750 mm
Cable length (D)	3200 mm
Cable cross-section	16 mm²
Cable sheath	transparent
Clamping range	5-25 mm
Colour (clamp A / B / C)	black
Colour (clamp D)	red
Possible clamp operations	> 500
Max. continuous operating current	10 A
Operating temperature range	-30 °C ... +50 °C
Storage temperature range	-40 °C ... +70 °C
Cable structure	bare fine-stranded Cu wire according to VDE 0295-6
Dielectric strength (cable sheath)	min. 10 kV/mm
Wall thickness (insulation)	1.20 mm (typical)
Insulation	PVC compound TM2 according to HD21.1

Prodotto 758099 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758099 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Handle, without Earth Cable

1 Prodotto

Art. 758036 EV TES 465 SN7215

GTIN (EAN) 4013364133884, Codice doganale (EU): 85369095, Peso lordo: 1.35 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Tube length	465 mm
Total length (l_G )	550 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Prodotto 758036 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758036 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Contact Electrode without Earth Cable

1 Prodotto

Art. 758075 EV TS STK 1470

GTIN (EAN) 4013364247789, Codice doganale (EU): 85369095, Peso lordo: 1.75 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Tube length	1310 mm
Total length (l_G )	1470 mm
Screw	M8 x 20 mm
Material (contact electrode)	Cu alloy/gal Sn

Prodotto 758075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758075 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Contact and Coupling Electrode without Earth Cable

1 Prodotto

Art. 758085 EV TES STK 1500

GTIN (EAN) 4013364247819, Codice doganale (EU): 85369095, Peso lordo: 1.42 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Tube length	1310 mm
Total length (l_G )	1500 mm
Screw	M8 x 20 mm
Material (contact and coupling electrode)	Zamak

Prodotto 758085 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758085 è stato aggiunto al carrello.

Apri Web-Shop

Discharge Device with Hook without Earth Cable

1 Prodotto

Art. 758095 EV EHB STK 1600

GTIN (EAN) 4013364247826, Codice doganale (EU): 85369095, Peso lordo: 2.32 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Tube length	1310 mm
Total length (l_G )	1600 mm
Screw	M8 x 20 mm
Material (bracket)	StSt

Prodotto 758095 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758095 è stato aggiunto al carrello.

Apri Web-Shop

Discharge and Equipotential Bonding Devices

Discharge Device with Handle and Earth Clamp with Wing Bolt

Art. 758020 EV TES 465 EK

Prodotto 758020 è stato aggiunto al blocco note.

Prodotto 758020 è stato aggiunto al carrello.

Discharge Device with Handle and Spring-loaded Earth Pliers

Art. 758021 EV TES 465 EZ

Prodotto 758021 è stato aggiunto al blocco note.

Prodotto 758021 è stato aggiunto al carrello.

Discharge Device with Handle and Cable Lug at the Earth Cable End

Art. 758022 EV TES 465 KS10

Prodotto 758022 è stato aggiunto al blocco note.

Prodotto 758022 è stato aggiunto al carrello.

Discharge Device with Earth Clamp with Wing Bolt

Art. 758001 EV TS 2000 EK

Prodotto 758001 è stato aggiunto al blocco note.

Prodotto 758001 è stato aggiunto al carrello.

Discharge Device with Spring-loaded Earth Pliers

Art. 758003 EV TS 2000 EZ

Prodotto 758003 è stato aggiunto al blocco note.

Prodotto 758003 è stato aggiunto al carrello.

Earthing Device with Earth Clamp with Tommy Bar

Art. 758015 EV EH 1725 EK

Prodotto 758015 è stato aggiunto al blocco note.

Prodotto 758015 è stato aggiunto al carrello.

Discharge Device with Contact and Coupling Electrode and Cable Lug at the Earth Cable End

Art. 758025 EV TES STK 1500 KS

Prodotto 758025 è stato aggiunto al blocco note.

Prodotto 758025 è stato aggiunto al carrello.

Discharge Device with Clamp and Cable Lug at the Earth Cable End

Art. 758028 EV EHB 1600 SN7114

Prodotto 758028 è stato aggiunto al blocco note.

Prodotto 758028 è stato aggiunto al carrello.

Equipotential Bonding Device with Insulated Earth Clamps

Art. 758099 PAV 3+1 16 ZAK

Prodotto 758099 è stato aggiunto al blocco note.

Prodotto 758099 è stato aggiunto al carrello.

Discharge Device with Handle, without Earth Cable

Art. 758036 EV TES 465 SN7215

Non siete autorizzati per eseguire un download 758036.stp

Non siete autorizzati per eseguire un download 758036.igs

Non siete autorizzati per eseguire un download 758036.jt

Non siete autorizzati per eseguire un download 758036.dwg

Prodotto 758036 è stato aggiunto al blocco note.

Prodotto 758036 è stato aggiunto al carrello.

Discharge Device with Contact Electrode without Earth Cable

Art. 758075 EV TS STK 1470

Prodotto 758075 è stato aggiunto al blocco note.

Prodotto 758075 è stato aggiunto al carrello.

Discharge Device with Contact and Coupling Electrode without Earth Cable

Art. 758085 EV TES STK 1500

Prodotto 758085 è stato aggiunto al blocco note.

Prodotto 758085 è stato aggiunto al carrello.

Discharge Device with Hook without Earth Cable

Art. 758095 EV EHB STK 1600

Non siete autorizzati per eseguire un download 758095.stp

Non siete autorizzati per eseguire un download 758095.igs

Non siete autorizzati per eseguire un download 758095.jt

Non siete autorizzati per eseguire un download 758095.dwg

Non siete autorizzati per eseguire un download 758095m_D.dxf

Prodotto 758095 è stato aggiunto al blocco note.

Prodotto 758095 è stato aggiunto al carrello.
