Connecting Clamps for Reinforcements

Clamps for connecting reinforcing steel mesh or bar with round and flat conductors

Arrangement:
(II) = parallel
(+) = cross

Dettagli

**Figure 1**: Diameters of reinforcing steels.
Ref.: Steel for the reinforcement of concrete according to DIN EN 10080:2005.

lorem ipsum — **Figure 1**: Diameters of reinforcing steels.
Ref.: Steel for the reinforcement of concrete according to DIN EN 10080:2005.

**Figure 5**: Connecting clamp Part No. 308 035

**Figure 3**: U-bolt clamp Part No. 308 046

**Figure 4**: U-bolt clamp with cable lug

**Figure 3**: U-bolt clamp Part No. 308 045

For T, cross and parallel connections

1 Prodotto

Art. 308025 VK A UNI ST

GTIN (EAN) 4013364035881, Codice doganale (EU): 85359000, Peso lordo: 102.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connecting clamps for reinforcements, St/tZn
Connecting clamp for connecting reinforcing steel
mesh and reinforcements with round conductors
For T, cross and parallel connections
Material: St/tZn
Clamping range Rd / Rd: (+) 6-10 / 6-10 mm
Clamping range Rd / Fl: (+) 6-10 / 30 mm
Clamping range Fl / Fl: (II) 30 / 30 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 9 kA

Brand: DEHN
Type: VK A UNI ST
Part No.: 308025
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd / Rd	(+) 6-10 / 6-10 mm
Clamping range Rd / Fl	(+) 6-10 / 30 mm
Clamping range Fl / Fl	(II) 30 / 30 mm
Screw	di M10 x 25 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	9 kA

Prodotto 308025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308025 è stato aggiunto al carrello.

Apri Web-Shop

For T, cross and parallel connections

1 Prodotto

Art. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN (EAN) 4013364035874, Codice doganale (EU): 85359000, Peso lordo: 111.00 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connecting clamps for reinforcements, St/tZn
Connecting clamp for connecting reinforcing steel
mesh and reinforcements with flat conductors
For T, cross and parallel connections
Material: St/tZn
Clamping range Rd / Fl: (+) 6-10 / 30 mm
Clamping range Fl / Fl: (+ / II) 30 / 30 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 13 kA

Brand: DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
Part No.: 308026
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd / Fl	(+) 6-10 / 30 mm
Clamping range Fl / Fl	(+ / II) 30 / 30 mm
Screw	di M10 x 25 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	13 kA
*⁾For exact assignment see test certificate.

Material	St/tZn
Clamping range Rd / Fl	(+) 6-10 / 30 mm
Clamping range Fl / Fl	(+ / II) 30 / 30 mm
Screw	di M10 x 25 mm
Material of screw	St/tZn
Lightning current carrying capability (10/350 µs)	& ^*)
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	13 kA
*⁾For exact assignment see test certificate.

Prodotto 308026 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308026 è stato aggiunto al carrello.

Apri Web-Shop

For T and cross connections

Note: recommended tightening torque ≥ 10 Nm

1 Prodotto

Art. 308030 VK A R22 F40 STBL

GTIN (EAN) 4013364030749, Codice doganale (EU): 85359000, Peso lordo: 130.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

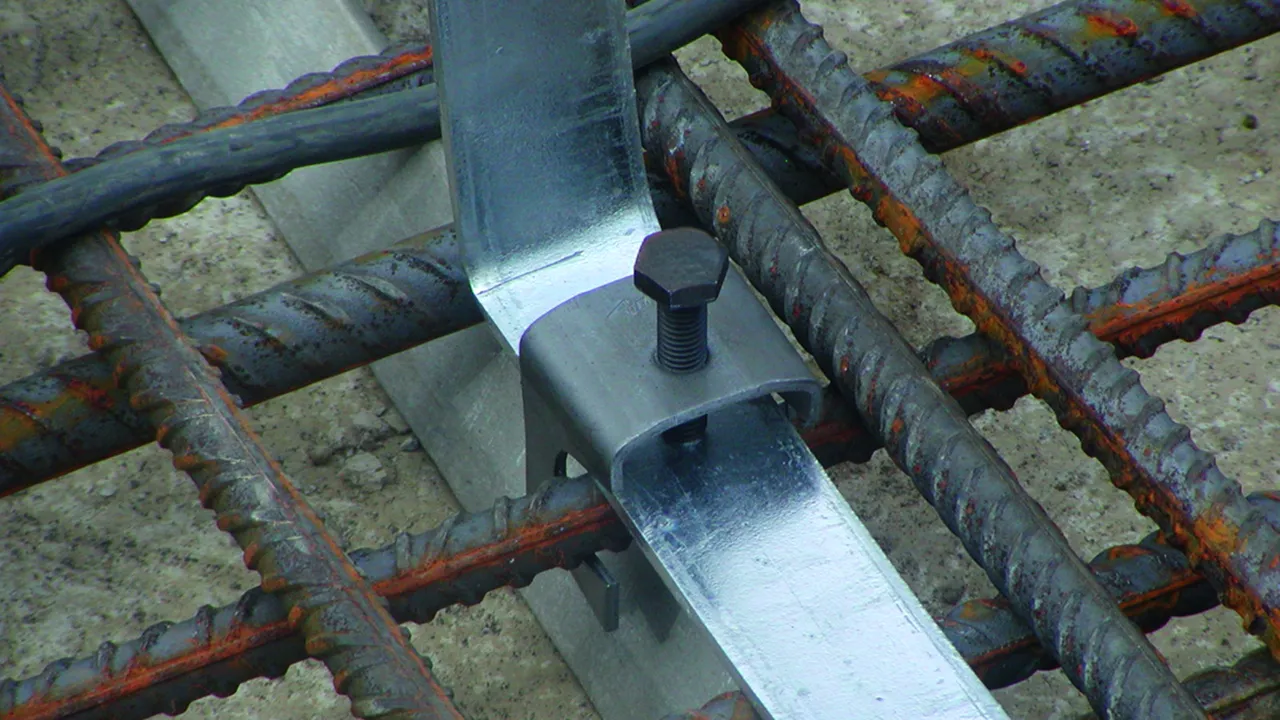

Connecting clamps for reinforcements, St/bare
Connecting clamp for connecting reinforcing steel
mesh reinforcements bar with flat conductors
For T and cross connections
Material: St/bare
Clamping range Rd / Fl: (+) 6-22 / 30-40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 1.0 kA

Brand: DEHN
Type: VK A R22 F40 STBL
Part No.: 308030
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/bare
Clamping range Rd / Fl	(+) 6-22 / 30-40 mm
Screw	di M10 x 40 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	1.0 kA
*⁾For exact assignment see test certificate.

Prodotto 308030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308030 è stato aggiunto al carrello.

Apri Web-Shop

For T, cross and parallel connections with clamping piece

For flexible connection of round conductors or for fixed earthing terminals while fixing in the formwork.

1 Prodotto

Art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364123472, Codice doganale (EU): 85359000, Peso lordo: 169.60 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connecting clamps for reinforcements, St/bare
Connecting clamp for reinforcements for connecting reinforcements to round conductors
For T, cross and parallel connections
With clamping piece for flexible connection of round conductors or fixed earthing terminals
while fixing in the formwork

Material: St/bare
Clamping range Rd / Rd: (+/II) 6-22 / 6-10 mm
Clamping range Rd / Fl: (+) 6-22 / 40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 1.0 kA

Brand: DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Part No.: 308035
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/bare
Clamping range Rd / Rd	(+/II) 6-22 / 6-10 mm
Clamping range Rd / Fl	(+) 6-22 / 40 mm
Screw	di M10 x 60 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	1.0 kA
*⁾For exact assignment see test certificate.

Material	St/bare
Clamping range Rd / Rd	(+/II) 6-22 / 6-10 mm
Clamping range Rd / Fl	(+) 6-22 / 40 mm
Screw	di M10 x 60 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	& ^*)
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	1.0 kA
*⁾For exact assignment see test certificate.

Prodotto 308035 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308035 è stato aggiunto al carrello.

Apri Web-Shop

U-bolt clamp for large diameters

1 Prodotto

Art. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN (EAN) 4013364124455, Codice doganale (EU): 85359000, Peso lordo: 266.50 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

U-bolt clamp for large diameters, St/bare
U-bolt clamp for reinforcements
for large diameters
For connecting reinforcements with round conductors
For cross, T and parallel connections
Material: St/bare
Clamping range Rd / Rd: (II) 16-48 / 6-10 mm
Clamping range Rd / Fl: (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 16 kA

Brand: DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
Part No.: 308045
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/bare
Clamping range Rd / Rd	(II) 16-48 / 6-10 mm
Clamping range Rd / Fl	(II) 16-48 / 30-40 mm
Screw	U-bolt M10 x 48 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	16 kA
*⁾For exact assignment see test certificate.

Material	St/bare
Clamping range Rd / Rd	(II) 16-48 / 6-10 mm
Clamping range Rd / Fl	(II) 16-48 / 30-40 mm
Screw	U-bolt M10 x 48 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	& ^*)
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	16 kA
*⁾For exact assignment see test certificate.

Prodotto 308045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308045 è stato aggiunto al carrello.

Apri Web-Shop

U-bolt clamp for large diameters with two additional clamping pieces

For cross connections of round conductors (6-10 mm) or for fixing and simultaneous connection of fixed earthing terminals.

1 Prodotto

Art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364124462, Codice doganale (EU): 85359000, Peso lordo: 292.40 g, UM: 25.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

U-bolt clamps, St/bare
U-bolt clamp for reinforcements
for large diameters
For connecting reinforcements with round conductors
For T, cross and parallel connections
With clamping piece for flexible connection of round conductors or fixed earthing terminals with
simultaneous fixing in the formwork

Material: St/bare
Clamping range Rd / Rd: (+/II) 16-48 / 6-10 mm
Clamping range Rd / Fl: (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 9.9 kA

Brand: DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Part No.: 308046
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/bare
Clamping range Rd / Rd	(+/II) 16-48 / 6-10 mm
Clamping range Rd / Fl	(II) 16-48 / 30-40 mm
Screw	U-bolt M10 x 48 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	9.9 kA
*⁾For exact assignment see test certificate.

Material	St/bare
Clamping range Rd / Rd	(+/II) 16-48 / 6-10 mm
Clamping range Rd / Fl	(II) 16-48 / 30-40 mm
Screw	U-bolt M10 x 48 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	& ^*)
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	9.9 kA
*⁾For exact assignment see test certificate.

Prodotto 308046 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308046 è stato aggiunto al carrello.

Apri Web-Shop

MAXI MV clamps

For T, cross and parallel connections.

1 Prodotto

Art. 308040 MAMVK 8.16 15.25 STBL

GTIN (EAN) 4013364055902, Codice doganale (EU): 85359000, Peso lordo: 462.30 g, UM: 20.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MAXI MV clamps, St/bright
MAXI MV clamps
For connecting reinforcements to round conductors
For cross, T and parallel connections
Material: St/bare
Clamping range Rd / Rd: (+/II) 8-16 / 15-25 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 10.2 kA

Brand: DEHN
Type: MAMVK 8.16 15.25 STBL
Part No.: 308040
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/bare
Clamping range Rd / Rd	(+/II) 8-16 / 15-25 mm
Screw	di M12 x 65 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	10.2 kA
Approvals	UL 467
*⁾ For exact classification, see test certificate.

Material	St/bare
Clamping range Rd / Rd	(+/II) 8-16 / 15-25 mm
Screw	di M12 x 65 mm
Material of screw	St/bare
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	10.2 kA
Approvals	UL 467
*⁾ For exact classification, see test certificate.

Prodotto 308040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308040 è stato aggiunto al carrello.

Apri Web-Shop

MV clamps with hexagon screw

Threaded base part.

2 Prodotti

Art. 390050 MVK 8.10 SKM10X30 STTZN

GTIN (EAN) 4013364095991, Codice doganale (EU): 85359000, Peso lordo: 101.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, St/tZn
MV clamp
Multipurpose connecting clamp for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw and threaded base part
Material: St/tZn
Clamping range Rd: 8-10 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 7.3 kA

Brand: DEHN
Type: MVK 8.10 SKM10X30 STTZN
Part No.: 390050
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact classification, see test certificate.

Material	St/tZn
Clamping range Rd	8-10 mm
Material thickness (t1 / t2)	2.5 mm
Screw	di M10 x 30 mm
Material of screw	St/tZn
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	7.3 kA
*⁾ For exact classification, see test certificate.

Prodotto 390050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 391050 MVK 10 SKM10X35 STTZN

GTIN (EAN) 4013364087064, Codice doganale (EU): 85359000, Peso lordo: 103.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw, St/tZn
MV clamp
Multipurpose connecting clamp for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw and threaded base part
Material: St/tZn
Clamping range Rd: 10 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 10 SKM10X35 STTZN
Part No.: 391050
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd	10 mm
Screw	di M10 x 35 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Prodotto 391050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391050 è stato aggiunto al carrello.

Apri Web-Shop

MV clamps with hexagon screw and spring washer

Threaded base part.

1 Prodotto

Art. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN (EAN) 4013364096042, Codice doganale (EU): 85359000, Peso lordo: 92.00 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

MV clamp with hexagon screw and spring washer, St/tZn
MV clamp
Multipurpose connecting clamp for universal use as a
cross clamp, T clamp and parallel clamp,
for round conductors
capable of carrying lightning current
tested according to EN 62561-1
with hexagon screw, spring washer and threaded base part
Material: St/tZn
Clamping range Rd: 8-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Part No.: 390550
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd	8-10 mm
Screw	di M10 x 30 mm
Standard	EN 62561-1
*⁾ For exact classification, see test certificate.

Prodotto 390550 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390550 è stato aggiunto al carrello.

Apri Web-Shop

Parallel connectors with truss head screw

2 Prodotti

Art. 306121 PV 6.22 FRM10X40 STBLANK

GTIN (EAN) 4013364284920, Codice doganale (EU): 85359000, Peso lordo: 163.16 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Parallel connector with one screw, St/blank
Parallel connector for connecting two conductors in parallel arrangement
Material: St/bare
Clamping range Rd / Rd: 6-22 / 6-22 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 6.1 kA

Brand: DEHN
Type: PV 6.22 FRM10X40 STBLANK
Part No.: 306121
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/bare
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	6.1 kA

Prodotto 306121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306121 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306122 PV 6.22 FRM10X40 STTZN

GTIN (EAN) 4013364284937, Codice doganale (EU): 85359000, Peso lordo: 167.12 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Parallel connector with one screw, St/tZn
Parallel connector for connecting two conductors in parallel arrangement
Material: St/tZn
Clamping range Rd / Rd: 6-22 / 6-22 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 6.1 kA

Brand: DEHN
Type: PV 6.22 FRM10X40 STTZN
Part No.: 306122
or equivalent.

Certificati

Caratteristiche tecniche

Material	St/tZn
Clamping range Rd / Rd	6-22 / 6-22 mm
Screw	e M10 x 40 mm
Standard	EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C)	6.1 kA

Prodotto 306122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306122 è stato aggiunto al carrello.

Apri Web-Shop

Connecting Clamps for Reinforcements

Dettagli

For T, cross and parallel connections

Art. 308025 VK A UNI ST

Non siete autorizzati per eseguire un download 308025.stp

Non siete autorizzati per eseguire un download 308025.igs

Non siete autorizzati per eseguire un download 308025.jt

Non siete autorizzati per eseguire un download 308025.dwg

Non siete autorizzati per eseguire un download 308025m_D.dxf

Prodotto 308025 è stato aggiunto al blocco note.

Prodotto 308025 è stato aggiunto al carrello.

For T, cross and parallel connections

Art. 308026 VK 6.10 FL30 FL30 BSB STTZN

Non siete autorizzati per eseguire un download 308026.stp

Non siete autorizzati per eseguire un download 308026.igs

Non siete autorizzati per eseguire un download 308026.jt

Non siete autorizzati per eseguire un download 308026.dwg

Non siete autorizzati per eseguire un download 308026m_D.dxf

Prodotto 308026 è stato aggiunto al blocco note.

Prodotto 308026 è stato aggiunto al carrello.

For T and cross connections

Art. 308030 VK A R22 F40 STBL

Non siete autorizzati per eseguire un download 308030.stp

Non siete autorizzati per eseguire un download 308030.igs

Non siete autorizzati per eseguire un download 308030.jt

Non siete autorizzati per eseguire un download 308030.dwg

Prodotto 308030 è stato aggiunto al blocco note.

Prodotto 308030 è stato aggiunto al carrello.

For T, cross and parallel connections with clamping piece

Art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Non siete autorizzati per eseguire un download 308035.stp

Non siete autorizzati per eseguire un download 308035.igs

Non siete autorizzati per eseguire un download 308035.jt

Non siete autorizzati per eseguire un download 308035.dwg

Non siete autorizzati per eseguire un download 308035m_D.dxf

Prodotto 308035 è stato aggiunto al blocco note.

Prodotto 308035 è stato aggiunto al carrello.

U-bolt clamp for large diameters

Art. 308045 BVK 16.48 6.10 FL40 BSB STBL

Non siete autorizzati per eseguire un download 308045.stp

Non siete autorizzati per eseguire un download 308045.igs

Non siete autorizzati per eseguire un download 308045.jt

Non siete autorizzati per eseguire un download 308045.dwg

Non siete autorizzati per eseguire un download 308045m_D.dxf

Prodotto 308045 è stato aggiunto al blocco note.

Prodotto 308045 è stato aggiunto al carrello.

U-bolt clamp for large diameters with two additional clamping pieces

Art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Non siete autorizzati per eseguire un download 308046.stp

Non siete autorizzati per eseguire un download 308046.igs

Non siete autorizzati per eseguire un download 308046.jt

Non siete autorizzati per eseguire un download 308046.dwg

Non siete autorizzati per eseguire un download 308046m_D.dxf

Prodotto 308046 è stato aggiunto al blocco note.

Prodotto 308046 è stato aggiunto al carrello.

MAXI MV clamps

Art. 308040 MAMVK 8.16 15.25 STBL

Non siete autorizzati per eseguire un download 308041.stp

Non siete autorizzati per eseguire un download 308041.igs

Non siete autorizzati per eseguire un download 308041.jt

Non siete autorizzati per eseguire un download 308041.dwg

Non siete autorizzati per eseguire un download 308040m_D.dxf

Prodotto 308040 è stato aggiunto al blocco note.

Prodotto 308040 è stato aggiunto al carrello.

MV clamps with hexagon screw

Art. 390050 MVK 8.10 SKM10X30 STTZN

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 390050 è stato aggiunto al blocco note.

Prodotto 390050 è stato aggiunto al carrello.

Art. 391050 MVK 10 SKM10X35 STTZN

Non siete autorizzati per eseguire un download 390050.stp

Non siete autorizzati per eseguire un download 390050.igs

Non siete autorizzati per eseguire un download 390050.jt

Non siete autorizzati per eseguire un download 390050.dwg

Non siete autorizzati per eseguire un download 390050m_D.dxf

Prodotto 391050 è stato aggiunto al blocco note.
