Connecting Clamps for Fixed Earthing Terminals and Reinforcement

For connecting the reinforcement with clamping piece.
For round conductors or fixed earthing terminals with simultaneous fixing in the formwork.

Arrangement:
(II) = parallel
(+) = cross

For small diameters

1 Prodotto

Art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364123472, Codice doganale (EU): 85359000, Peso lordo: 169.60 g, UM: 25.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 308035.stp

      Non siete autorizzati per eseguire un download 308035.stp

      Login
    • 308035.igs

      Non siete autorizzati per eseguire un download 308035.igs

      Login
    • 308035.jt

      Non siete autorizzati per eseguire un download 308035.jt

      Login
    • 308035.dwg

      Non siete autorizzati per eseguire un download 308035.dwg

      Login
    • 308035m_D.dxf

      Non siete autorizzati per eseguire un download 308035m_D.dxf

      Login
Connecting clamps for reinforcements, St/bare
Connecting clamps for reinforcements for connecting reinforcements to round conductors
For T, cross and parallel connections
With clamping piece for flexible connection of round conductors or fixed earthing terminals
while fixing in the formwork

Material: St/bare
Clamping range Rd / Rd: (+/II) 6-22 / 6-10 mm
Clamping range Rd / Fl: (+) 6-22 / 40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 1.0 kA

Brand: DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Part No.: 308035
or equivalent.

Certificati



Caratteristiche tecniche

Material St/bare
Clamping range Rd / Rd (+/II) 6-22 / 6-10 mm
Clamping range Rd / Fl (+) 6-22 / 40 mm
Screw di M10 x 60 mm
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 1.0 kA
*) For exact assignment see test certificate.

Prodotto 308035 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308035 è stato aggiunto al carrello.

Apri Web-Shop

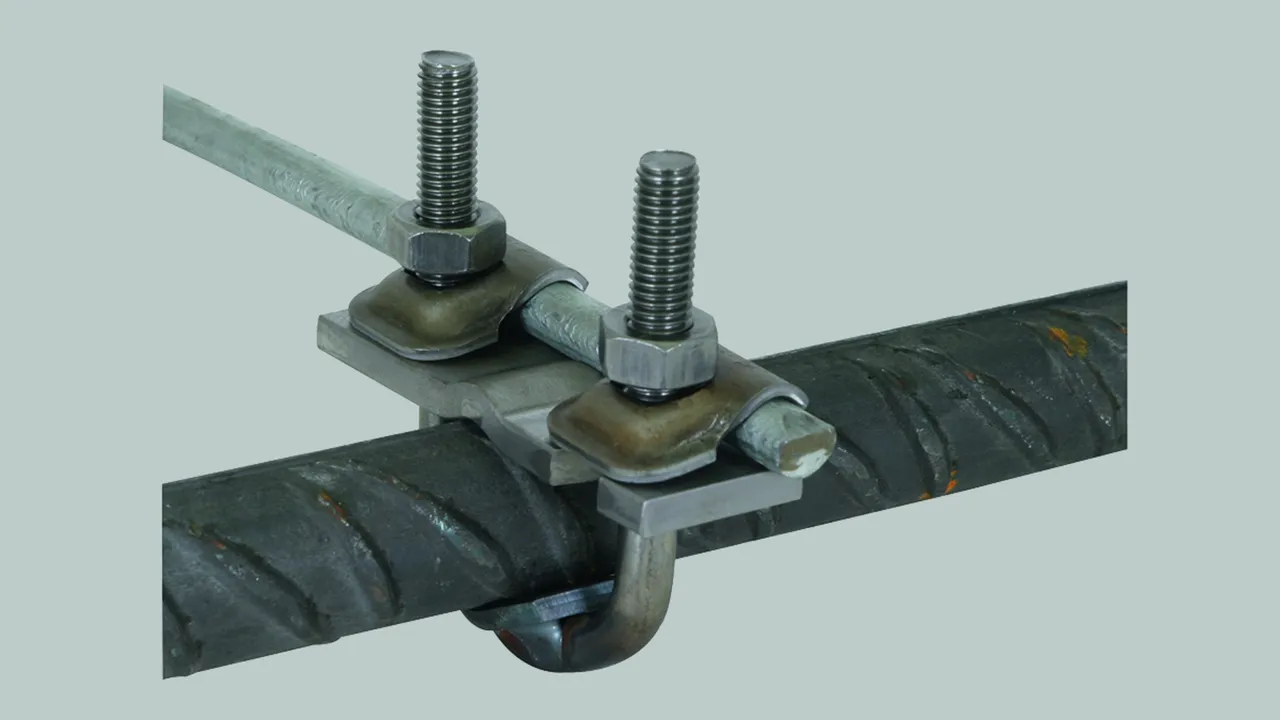

U-clamp for large diameters

1 Prodotto

Art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN (EAN) 4013364124462, Codice doganale (EU): 85359000, Peso lordo: 292.40 g, UM: 25.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 308046.stp

      Non siete autorizzati per eseguire un download 308046.stp

      Login
    • 308046.igs

      Non siete autorizzati per eseguire un download 308046.igs

      Login
    • 308046.jt

      Non siete autorizzati per eseguire un download 308046.jt

      Login
    • 308046.dwg

      Non siete autorizzati per eseguire un download 308046.dwg

      Login
    • 308046m_D.dxf

      Non siete autorizzati per eseguire un download 308046m_D.dxf

      Login
Connecting clamps, U-clamps, St/bare
Connecting clamps for reinforcements
U-clamp for large diameters
For connecting reinforcements to round conductors
For T, cross and parallel connections
With clamping piece for flexible connection of
round conductors or fixed earthing terminals while fixing in the formwork

Material: St/bare
Clamping range Rd / Rd: (+/II) 16-48 / 6-10 mm
Clamping range Rd / Fl: (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.): 9.9 kA

Brand: DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Part No.: 308046
or equivalent.

Certificati



Caratteristiche tecniche

Material St/bare
Clamping range Rd / Rd (+/II) 16-48 / 6-10 mm
Clamping range Rd / Fl (II) 16-48 / 30-40 mm
Screw U-bolt M10 x 48 mm
Standard EN 62561-1
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 9.9 kA
*) For exact assignment see test certificate.
