Connection Clamps with Threaded Bolt

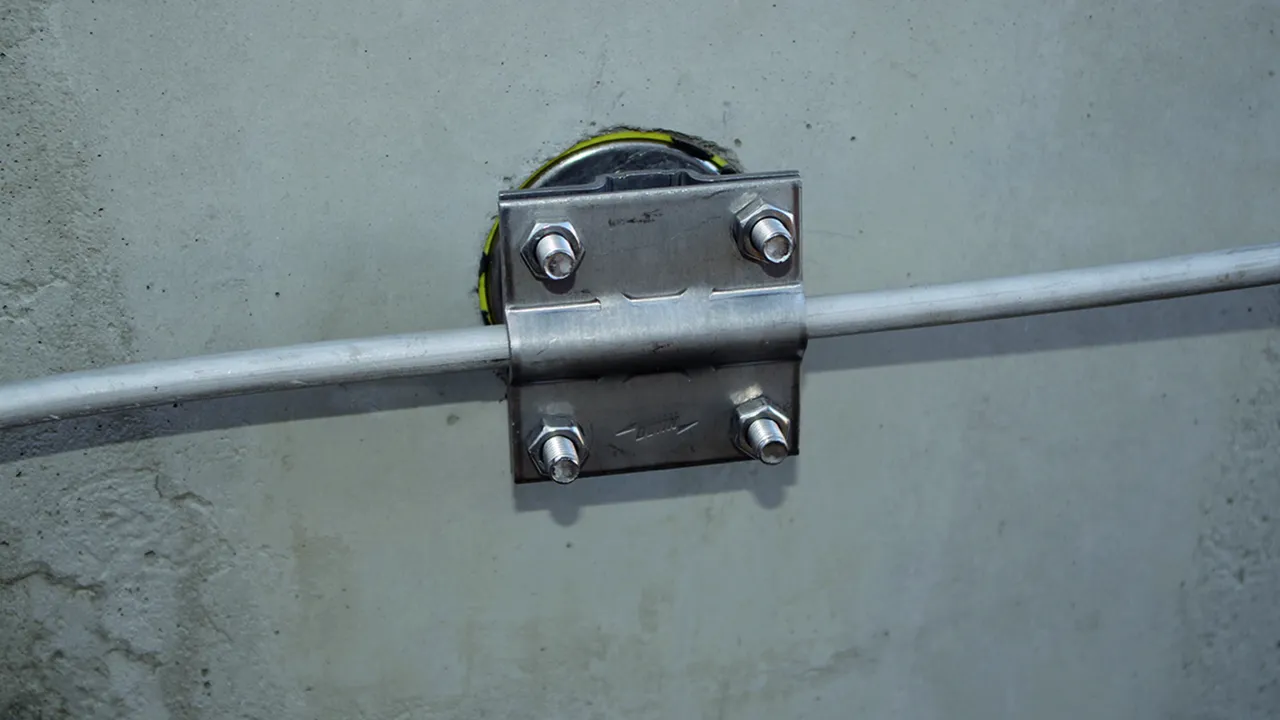

For connecting round and flat conductors to fixed earthing terminals with M10 / M12 thread (e.g. Part Nos. 478 011, 478 200) and M16 thread (Part No. 478 027).
Clamps with M10 thread are also suitable for installation on the rear side of the fixed earthing terminal (without connecting shaft), e.g. to connect a flat strip.

Heavy design M10

1 Prodotto

Art. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN (EAN) 4013364101425, Codice doganale (EU): 85359000, Peso lordo: 348.00 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection clamp with threaded bolt, heavy design, M10, HDG steel
Connection clamp with threaded bolt
for connecting Rd and Fl conductors
to fixed earthing terminals with M10/M12 thread
Also for installation on the rear side of the
fixed earthing terminal
Material of clamp: St/tZn
Clamping range Rd / Fl: 7-10 / 30-40 mm
Clamping range (stranded / cable): 35-95 mm2
Material of bolt: StSt
Screw: M10 x 45 / M8 x 25 mm
Material of screw / nut: StSt
Standard: EN 62561-1

Brand: DEHN
Type: AK 7.10 FL40 GBM10X45 STTZN
Part No.: 478141
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	St/tZn
Clamping range Rd / Fl	7-10 / 30-40 mm
Clamping range (stranded / cable)	35-95 mm²
Dimensions	70 x 70 x 3 mm
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Material of clamp	St/tZn
Clamping range Rd / Fl	7-10 / 30-40 mm
Clamping range (stranded / cable)	35-95 mm²
Material of bolt	StSt
Screw	di M10 x 45 / e M8 x 25 mm
Material of screw / nut	StSt
Dimensions	70 x 70 x 3 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾For exact assignment see test certificate.

Prodotto 478141 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478141 è stato aggiunto al carrello.

Apri Web-Shop

Heavy design M12

1 Prodotto

Art. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN (EAN) 4013364154964, Codice doganale (EU): 85359000, Peso lordo: 400.50 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection clamp with threaded bolt, heavy design, M12, StSt (V4A)
Connection clamp with threaded bolt
for connecting Rd and Fl conductors to
fixed earthing terminals with M10/M12 thread
Also for installation on the rear side of the
fixed earthing terminal
Material of clamp: StSt (V4A)
Clamping range Rd / Fl: 7-10 / 30-40 mm
Material of bolt: StSt (V4A)
Screw: M12 x 55 / M8 x 25 mm
Material of screw / nut: StSt (V4A)
Standard: EN 62561-1

Brand: DEHN
Type: AK 7.10 FL40 GBM12X55 V4A
Part No.: 478149
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd / Fl	7-10 / 30-40 mm
Dimensions	70 x 70 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.3 kA
*⁾For exact assignment see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd / Fl	7-10 / 30-40 mm
Material of bolt	StSt (V4A)
Screw	di M12 x 55 / e M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	70 x 70 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	3.3 kA
*⁾For exact assignment see test certificate.

Prodotto 478149 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478149 è stato aggiunto al carrello.

Apri Web-Shop

Heavy design M16

1 Prodotto

Art. 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN (EAN) 4013364359512, Codice doganale (EU): 85359000, Peso lordo: 472.60 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection clamp with threaded bolt, heavy design, M16, StSt (V4A)
Connection clamp with threaded bolt
for connecting Rd and Fl conductors to
fixed earthing terminals with M16 thread
Material of clamp: StSt (V4A)
Clamping range Rd / Fl: 7-10 / 30-40 mm
Clamping range (stranded / cable): 35-95 mm2
Material of bolt: StSt (V4A)
Screw: M16 x 65 / M8 x 25 mm
Material of screw / nut: StSt (V4A)
Standard: EN 62561-1

Brand: DEHN
Type: AK 7.10 FL40 GBM16X65 V4A
Part No.: 478150
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd / Fl	7-10 / 30-40 mm
Clamping range (stranded / cable)	35-95 mm²
Dimensions	70 x 70 x 3 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5.9 kA
*⁾For exact assignment see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd / Fl	7-10 / 30-40 mm
Clamping range (stranded / cable)	35-95 mm²
Material of bolt	StSt (V4A)
Screw	di M16 x 65 / e M8 x 25 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	70 x 70 x 3 mm
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5.9 kA
*⁾For exact assignment see test certificate.

Prodotto 478150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478150 è stato aggiunto al carrello.

Apri Web-Shop

Light design M10

1 Prodotto

Art. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN (EAN) 4013364118508, Codice doganale (EU): 85359000, Peso lordo: 148.00 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Connection clamp with threaded bolt, light design, M10, StSt (V4A)
Connection clamp with threaded bolt
for connecting Rd and Fl conductors to
fixed earthing terminals with M10/M12 thread
Also for installation on the rear side of the
fixed earthing terminal
Material of clamp: StSt (V4A)
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range (stranded / cable): 35-95 mm2
Material of bolt: StSt (V4A)
Screw: M10 x 60 / M8 x 16 mm
Material of screw / nut: StSt (V4A)
Standard: EN 62561-1

Brand: DEHN
Type: AK ZS 8.10 FL30 GBM10X60 V4A
Part No.: 478129
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt (V4A)
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range (stranded / cable)	35-95 mm²
Dimensions	58 x 30 x 2.5 mm
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.7 kA
*⁾For exact assignment see test certificate.

Material of clamp	StSt (V4A)
Clamping range Rd / Fl	8-10 / 30 mm
Clamping range (stranded / cable)	35-95 mm²
Material of bolt	StSt (V4A)
Screw	di M10 x 60 / M8 x 16 mm
Material of screw / nut	StSt (V4A)
Material No.	1.4571 / 1.4404 / 1.4401
Dimensions	58 x 30 x 2.5 mm
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C)	2.7 kA
*⁾For exact assignment see test certificate.
