Straightened / Angled Connection Lugs

For connecting down conductors to the earth-termination system; made of corrosion-resistant stainless steel.

Round wires

4 Prodotti

Art. 860110 AF 10 V4A 1000

GTIN (EAN) 4013364150256, Codice doganale (EU): 72222031, Peso lordo: 624.00 g, UM: 5.00 pc(s)

Immagini

Maggior informazioni

Connection lug, round wire, StSt (V4A)
Connection lugs aimed at connection
to the earth-termination system
made of corrosion-resistant stainless steel (V4A)
In accordance with DIN EN 62561-2 (VDE 0185 Part 202).
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 1000 mm
Dimensions: Ø10 mm
Cross-section: 78 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 10 V4A 1000
Part No.: 860110
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 1000 mm
Dimensions Ø10 mm
Cross-section 78 mm2
Standard EN 62561-2

Prodotto 860110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860110 è stato aggiunto al carrello.

Apri Web-Shop

Art. 860115 AF 10 V4A 1500

GTIN (EAN) 4013364101104, Codice doganale (EU): 72222031, Peso lordo: 930.00 g, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 860115.stp

      Non siete autorizzati per eseguire un download 860115.stp

      Login
    • 860115.igs

      Non siete autorizzati per eseguire un download 860115.igs

      Login
    • 860115.jt

      Non siete autorizzati per eseguire un download 860115.jt

      Login
    • 860115.dwg

      Non siete autorizzati per eseguire un download 860115.dwg

      Login
    • 860115m_D.dxf

      Non siete autorizzati per eseguire un download 860115m_D.dxf

      Login
Connection lug, round wire, StSt (V4A)
Connection lugs aimed at connection
to the earth-termination system
made of corrosion-resistant stainless steel (V4A)
In accordance with DIN EN 62561-2 (VDE 0185 Part 202).
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 1500 mm
Dimensions: Ø10 mm
Cross-section: 78 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 10 V4A 1500
Part No.: 860115
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 1500 mm
Dimensions Ø10 mm
Cross-section 78 mm2
Standard EN 62561-2

Prodotto 860115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860115 è stato aggiunto al carrello.

Apri Web-Shop

Art. 860129 AF 10 V4A 2000

GTIN (EAN) 4013364486782, Codice doganale (EU): 72222031, Peso lordo: 1.24 kg, UM: 5.00 pc(s)

Immagini

Maggior informazioni

Connection lug, round wire, StSt (V4A)
Connection lugs aimed at connection
to the earth-termination system
made of corrosion-resistant stainless steel (V4A)
In accordance with DIN EN 62561-2 (VDE 0185 Part 202).
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 2000 mm
Dimensions: Ø10 mm
Cross-section: 78 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 10 V4A 2000
Part No.: 860129
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 2000 mm
Dimensions Ø10 mm
Cross-section 78 mm2
Standard EN 62561-2

Prodotto 860129 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860129 è stato aggiunto al carrello.

Apri Web-Shop

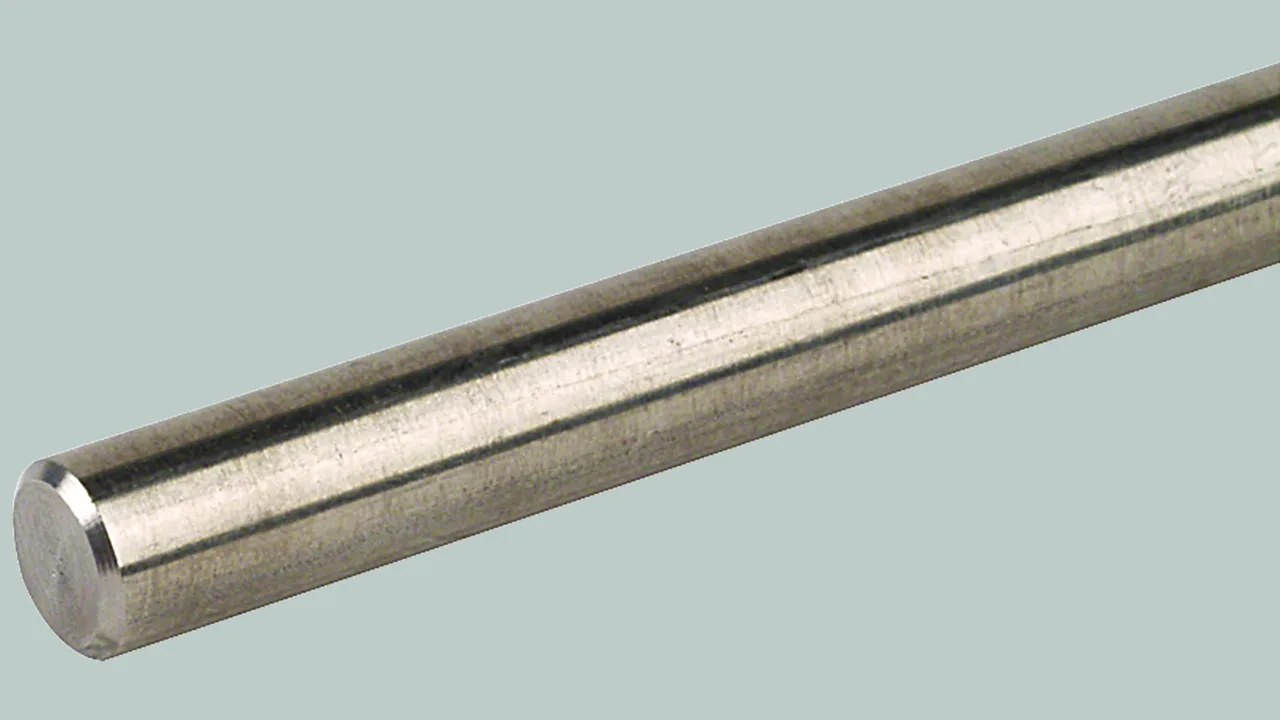

Art. 860130 AF 10 V4A 3000

GTIN (EAN) 4013364101111, Codice doganale (EU): 72222031, Peso lordo: 1.80 kg, UM: 5.00 pc(s)

Immagini

Maggior informazioni

Connection lug, round wire, StSt (V4A)
Connection lugs aimed at connection
to the earth-termination system
made of corrosion-resistant stainless steel (V4A)
In accordance with DIN EN 62561-2 (VDE 0185 Part 202).
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 3000 mm
Dimensions: Ø10 mm
Cross-section: 78 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 10 V4A 3000
Part No.: 860130
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 3000 mm
Dimensions Ø10 mm
Cross-section 78 mm2
Standard EN 62561-2

Prodotto 860130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860130 è stato aggiunto al carrello.

Apri Web-Shop

Flat strips

4 Prodotti

Art. 860210 AF 30X3.5 V4A 1000

GTIN (EAN) 4013364159365, Codice doganale (EU): 85389099, Peso lordo: 830.00 g, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 860210.stp

      Non siete autorizzati per eseguire un download 860210.stp

      Login
    • 860210.igs

      Non siete autorizzati per eseguire un download 860210.igs

      Login
    • 860210.jt

      Non siete autorizzati per eseguire un download 860210.jt

      Login
    • 860210.dwg

      Non siete autorizzati per eseguire un download 860210.dwg

      Login
    • 860215m_D.dxf

      Non siete autorizzati per eseguire un download 860215m_D.dxf

      Login
Connection lug, flat strip, StSt (V4A)
Connection lug (straightened) for connecting down
conductors to the earth-termination system
Made of corrosion-resistant stainless steel (V4A)

In accordance with EN 62561-2
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 1000 mm
Dimensions: 30 x 3.5 mm
Cross-section: 105 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 30X3.5 V4A 1000
Part No.: 860210
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 1000 mm
Dimensions 30 x 3.5 mm
Cross-section 105 mm2
Standard EN 62561-2

Prodotto 860210 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860210 è stato aggiunto al carrello.

Apri Web-Shop

Art. 860215 AF 30X3.5 V4A 1500

GTIN (EAN) 4013364101081, Codice doganale (EU): 72202021, Peso lordo: 1.25 kg, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 860215.stp

      Non siete autorizzati per eseguire un download 860215.stp

      Login
    • 860215.igs

      Non siete autorizzati per eseguire un download 860215.igs

      Login
    • 860215.jt

      Non siete autorizzati per eseguire un download 860215.jt

      Login
    • 860215.dwg

      Non siete autorizzati per eseguire un download 860215.dwg

      Login
    • 860215m_D.dxf

      Non siete autorizzati per eseguire un download 860215m_D.dxf

      Login
Connection lug, flat strip, StSt (V4A)
Connection lug (straightened) for connecting down
conductors to the earth-termination system
Made of corrosion-resistant stainless steel (V4A)

In accordance with EN 62561-2
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 1500 mm
Dimensions: 30 x 3.5 mm
Cross-section: 105 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 30X3.5 V4A 1500
Part No.: 860215
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 1500 mm
Dimensions 30 x 3.5 mm
Cross-section 105 mm2
Standard EN 62561-2

Prodotto 860215 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860215 è stato aggiunto al carrello.

Apri Web-Shop

Art. 860230 AF 30X3.5 V4A 3000

GTIN (EAN) 4013364101098, Codice doganale (EU): 72202021, Peso lordo: 2.48 kg, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 860230.stp

      Non siete autorizzati per eseguire un download 860230.stp

      Login
    • 860230.igs

      Non siete autorizzati per eseguire un download 860230.igs

      Login
    • 860230.jt

      Non siete autorizzati per eseguire un download 860230.jt

      Login
    • 860230.dwg

      Non siete autorizzati per eseguire un download 860230.dwg

      Login
    • 860215m_D.dxf

      Non siete autorizzati per eseguire un download 860215m_D.dxf

      Login
Connection lug, flat strip, StSt (V4A)
Connection lug (straightened) for connecting down
conductors to the earth-termination system
Made of corrosion-resistant stainless steel (V4A)

In accordance with EN 62561-2
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 3000 mm
Dimensions: 30 x 3.5 mm
Cross-section: 105 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 30X3.5 V4A 3000
Part No.: 860230
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 3000 mm
Dimensions 30 x 3.5 mm
Cross-section 105 mm2
Standard EN 62561-2

Prodotto 860230 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860230 è stato aggiunto al carrello.

Apri Web-Shop

Art. 860240 AF 30X3.5 V4A 4000

GTIN (EAN) 4013364159372, Codice doganale (EU): 72202021, Peso lordo: 3.32 kg, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 860215.stp

      Non siete autorizzati per eseguire un download 860215.stp

      Login
    • 860215.igs

      Non siete autorizzati per eseguire un download 860215.igs

      Login
    • 860215.jt

      Non siete autorizzati per eseguire un download 860215.jt

      Login
    • 860215.dwg

      Non siete autorizzati per eseguire un download 860215.dwg

      Login
    • 860215m_D.dxf

      Non siete autorizzati per eseguire un download 860215m_D.dxf

      Login
Connection lug, flat strip, StSt (V4A)
Connection lug (straightened) for connecting down
conductors to the earth-termination system
Made of corrosion-resistant stainless steel (V4A)

In accordance with EN 62561-2
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 4000 mm
Dimensions: 30 x 3.5 mm
Cross-section: 105 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 30X3.5 V4A 4000
Part No.: 860240
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 4000 mm
Dimensions 30 x 3.5 mm
Cross-section 105 mm2
Standard EN 62561-2

Prodotto 860240 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860240 è stato aggiunto al carrello.

Apri Web-Shop

Flat strips with holes

Holes at intervals of 500 mm.

1 Prodotto

Art. 860430 AF 30X3.5 V4A B6.5X12 3000

GTIN (EAN) 4013364227781, Codice doganale (EU): 72202021, Peso lordo: 2.00 kg, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 860425.stp

      Non siete autorizzati per eseguire un download 860425.stp

      Login
    • 860425.igs

      Non siete autorizzati per eseguire un download 860425.igs

      Login
    • 860425.jt

      Non siete autorizzati per eseguire un download 860425.jt

      Login
    • 860425.dwg

      Non siete autorizzati per eseguire un download 860425.dwg

      Login
    • 860425m_D.dxf

      Non siete autorizzati per eseguire un download 860425m_D.dxf

      Login
Connection lug, flat strip with holes, StSt (V4A)
Connection lug with holes made of corrosion-
resistant stainless steel for connecting down
conductors to the earth-termination system. In
accordance with EN 62561-2.
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 3000 mm
Dimensions: 30 x 3.5 mm
Cross-section: 105 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 30X3.5 V4A B6.5X12 3000
Part No.: 860430
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 3000 mm
Dimensions 30 x 3.5 mm
Fixing [6x] 6.5 x 12 mm
Hole distance 500 mm
Cross-section 105 mm2
Standard EN 62561-2

Prodotto 860430 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860430 è stato aggiunto al carrello.

Apri Web-Shop

Flat strips, angled

For wall mounting (without a gap) with holes for countersunk head screws.

2 Prodotti

Art. 860315 AF 30X3.5 V4A ZW 1500

GTIN (EAN) 4013364150058, Codice doganale (EU): 85389099, Peso lordo: 1.25 kg, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 860315.stp

      Non siete autorizzati per eseguire un download 860315.stp

      Login
    • 860315.igs

      Non siete autorizzati per eseguire un download 860315.igs

      Login
    • 860315.jt

      Non siete autorizzati per eseguire un download 860315.jt

      Login
    • 860315.dwg

      Non siete autorizzati per eseguire un download 860315.dwg

      Login
    • 860315m_D.dxf

      Non siete autorizzati per eseguire un download 860315m_D.dxf

      Login
Connection lug, angled flat strip, StSt (V4A)
Connection lug angled for connecting down
conductors to the earth-termination system
Made of corrosion-resistant stainless steel (V4A)
In accordance with EN 62561-2
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 1500 mm
Dimensions: 30 x 3.5 mm
Connection: disconnecting clamp or KS connector
Cross-section: 105 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 30X3.5 V4A ZW 1500
Part No.: 860315
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 1500 mm
Dimensions 30 x 3.5 mm
Connection disconnecting clamp or KS connector
Fixing [3x] Ø6.5 mm
Hole distance 500 mm
Cross-section 105 mm2
Standard EN 62561-2

Prodotto 860315 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860315 è stato aggiunto al carrello.

Apri Web-Shop

Art. 860330 AF 30X3.5 V4A ZW 3000

GTIN (EAN) 4013364150065, Codice doganale (EU): 72202021, Peso lordo: 2.50 kg, UM: 5.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 860330.stp

      Non siete autorizzati per eseguire un download 860330.stp

      Login
    • 860330.igs

      Non siete autorizzati per eseguire un download 860330.igs

      Login
    • 860330.jt

      Non siete autorizzati per eseguire un download 860330.jt

      Login
    • 860330.dwg

      Non siete autorizzati per eseguire un download 860330.dwg

      Login
    • 860330m_D.dxf

      Non siete autorizzati per eseguire un download 860330m_D.dxf

      Login
Connection lug, angled flat strip, StSt (V4A)
Connection lug angled for connecting down
conductors to the earth-termination system
Made of corrosion-resistant stainless steel (V4A)
In accordance with EN 62561-2
Material: StSt (V4A)
Material No.: 1.4571 / 1.4404
ASTM / AISI:: 316Ti / 316L
Length: 3000 mm
Dimensions: 30 x 3.5 mm
Connection: disconnecting clamp or KS connector
Cross-section: 105 mm2
Standard: EN 62561-2

Brand: DEHN
Type: AF 30X3.5 V4A ZW 3000
Part No.: 860330
or equivalent.

Certificati



Caratteristiche tecniche

Material StSt (V4A)
Material No. 1.4571 / 1.4404
ASTM / AISI: 316Ti / 316L
Length (l1) 3000 mm
Dimensions 30 x 3.5 mm
Connection disconnecting clamp or KS connector
Fixing [6x] Ø6.5 mm
Hole distance 500 mm
Cross-section 105 mm2
Standard EN 62561-2

Prodotto 860330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 860330 è stato aggiunto al carrello.

Apri Web-Shop
back to top
