Rod Holders with Saddle Clamp and Flange

Complete unit with flange for installing air-termination and earth entry rods, fixed conductor routing.

With female thread

1 Prodotto

Art. 275116 SH ZS 16 M8 V2A

GTIN (EAN) 4013364095823, Codice doganale (EU): 85389099, Peso lordo: 98.00 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 275116.stp

      Non siete autorizzati per eseguire un download 275116.stp

      Login
    • 275116.igs

      Non siete autorizzati per eseguire un download 275116.igs

      Login
    • 275116.jt

      Non siete autorizzati per eseguire un download 275116.jt

      Login
    • 275116.dwg

      Non siete autorizzati per eseguire un download 275116.dwg

      Login
    • 275116m_D.dxf

      Non siete autorizzati per eseguire un download 275116m_D.dxf

      Login

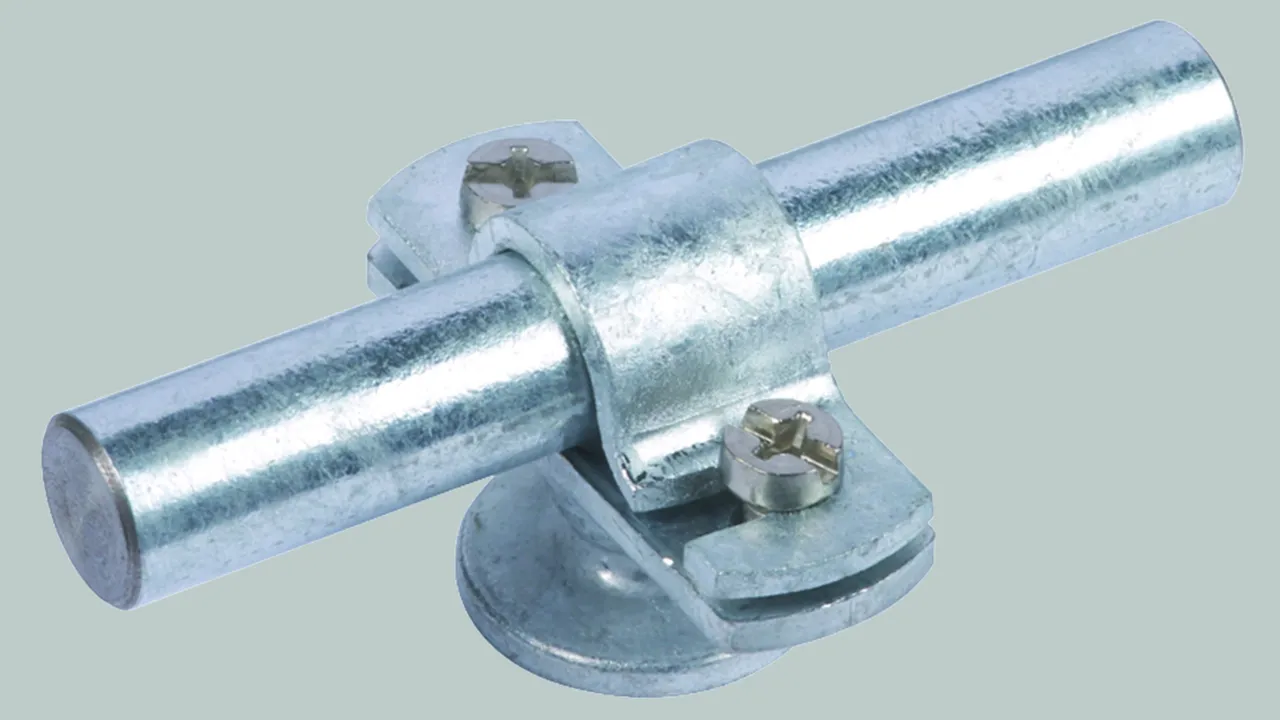

Rod holder with saddle clamp and flange
Rod holder with saddle clamp and flange
Complete unit with flange for installing
air-termination and earth entry rods,
for Rd conductors 16 mm,
fixed conductor routing
Material of saddle clamp: St/tZn
Material of base part: ZDC

Brand: DEHN
Type: SH ZS 16 M8 V2A
Part No.: 275116
or equivalent.



Caratteristiche tecniche

Conductor support Rd 16 mm
Thread of conductor holder M8
Height of conductor holder 20 mm
Material of saddle clamp St/tZn
Material of base part ZDC

Prodotto 275116 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275116 è stato aggiunto al carrello.

Apri Web-Shop

Pre-assembled with screw and plug

1 Prodotto

Art. 275260 SH ZS 16 KD8X40 STTZN ZG

GTIN (EAN) 4013364095830, Codice doganale (EU): 85389099, Peso lordo: 102.30 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 275260.stp

      Non siete autorizzati per eseguire un download 275260.stp

      Login
    • 275260.igs

      Non siete autorizzati per eseguire un download 275260.igs

      Login
    • 275260.jt

      Non siete autorizzati per eseguire un download 275260.jt

      Login
    • 275260.dwg

      Non siete autorizzati per eseguire un download 275260.dwg

      Login
    • 275260m_D.dxf

      Non siete autorizzati per eseguire un download 275260m_D.dxf

      Login
Rod holder with saddle clamp and flange (pre-assembled)
Rod holder with saddle clamp and flange
Complete unit with flange for installing
air-termination and earth entry rods,
for Rd conductors 16 mm,
fixed conductor routing
Pre-assembled with screw and plug
Material of saddle clamp: St/tZn
Material of base part: ZDC
Screw: 5 x 50 mm

Brand: DEHN
Type: SH ZS 16 KD8X40 STTZN ZG
Part No.: 275260
or equivalent.



Caratteristiche tecniche

Conductor support Rd 16 mm
Thread of conductor holder M8
Height of conductor holder 20 mm
Material of saddle clamp St/tZn
Material of base part ZDC
Screw ak 5 x 50 mm
Plastic plug Ø8 x 40 mm
