Conductor Holders for External Thermal Insulation Composite Systems

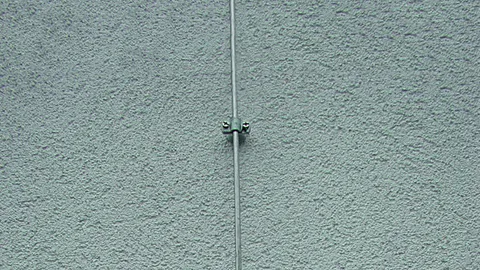

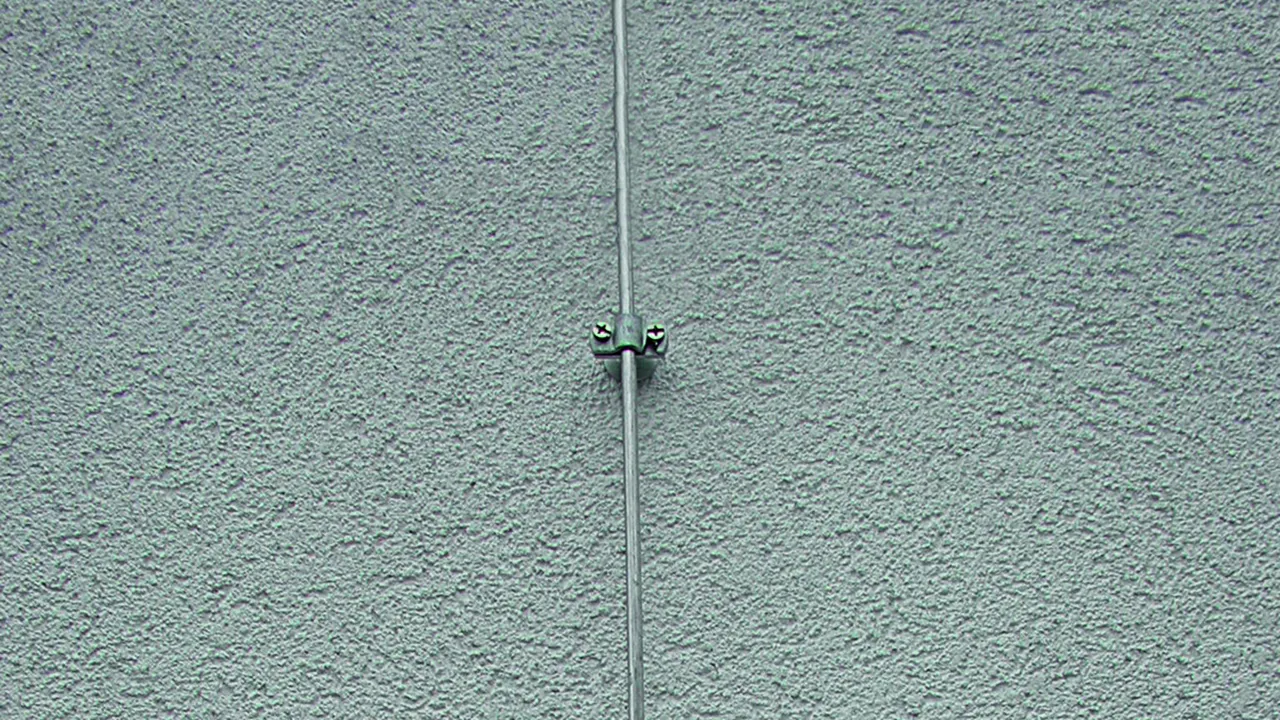

Conductor holders for fixing down conductors at walls with external thermal insulation composite system.
Two-screw clamp with M6 screws, with flange (ZDC) and plastic plug Ø10 mm, fixed conductor routing.

3 Prodotti

Art. 273740 LH ZS 7.10 AB D10X140 STTZN ZG

GTIN (EAN) 4013364096714, Codice doganale (EU): 85389099, Peso lordo: 113.00 g, UM: 50.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Conductor holder for thermal insulation composite systems
Conductor holder for thermal insulation composite systems
Two-screw clamp with M6 screws
Fixed conductor routing
Clamping length: 70 mm
Conductor support Rd: 7-10 mm
Material of base part: ZDC
Material of clamp: St/tZn
Screw, plug: (TX40) 7 x 140 mm

Brand: DEHN
Type: LH ZS 7.10 AB D10X140 STTZN ZG
Part No.: 273740
or equivalent.

Certificati

Caratteristiche tecniche

Clamping length	70 mm
Total length	140 mm
Conductor support Rd	7-10 mm
Material of base part	ZDC
Material of clamp	St/tZn
Height of conductor holder	20 mm
Screw, plug	bl (TX40) 7 x 140 mm
Standard	EN 62561-4

Type of conductor holder	two-screw clamp
Clamping length	70 mm
Total length	140 mm
Conductor support Rd	7-10 mm
Material of base part	ZDC
Material of clamp	St/tZn
Height of conductor holder	20 mm
Conductor routing	fixed
Conductor holder screw	dm M6 x 16 mm
Screw, plug	bl (TX40) 7 x 140 mm
Length	140 mm
Hole Ø	10 mm
Standard	EN 62561-4

Prodotto 273740 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273740 è stato aggiunto al carrello.

Apri Web-Shop

Art. 273741 LH ZS 7.10 AB D10X180 STTZN ZG

GTIN (EAN) 4013364096721, Codice doganale (EU): 85389099, Peso lordo: 126.22 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Conductor holder for thermal insulation composite systems
Conductor holder for thermal insulation composite systems
Two-screw clamp with M6 screws
Fixed conductor routing
Clamping length: 100 mm
Conductor support Rd: 7-10 mm
Material of base part: ZDC
Material of clamp: St/tZn
Screw, plug: (TX40) 7 x 180 mm

Brand: DEHN
Type: LH ZS 7.10 AB D10X180 STTZN ZG
Part No.: 273741
or equivalent.

Certificati

Caratteristiche tecniche

Clamping length	100 mm
Total length	180 mm
Conductor support Rd	7-10 mm
Material of base part	ZDC
Material of clamp	St/tZn
Height of conductor holder	20 mm
Screw, plug	bl (TX40) 7 x 180 mm
Standard	EN 62561-4

Type of conductor holder	two-screw clamp
Clamping length	100 mm
Total length	180 mm
Conductor support Rd	7-10 mm
Material of base part	ZDC
Material of clamp	St/tZn
Height of conductor holder	20 mm
Conductor routing	fixed
Conductor holder screw	dm M6 x 16 mm
Screw, plug	bl (TX40) 7 x 180 mm
Length	180 mm
Hole Ø	10 mm
Standard	EN 62561-4

Prodotto 273741 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273741 è stato aggiunto al carrello.

Apri Web-Shop

Art. 273742 LH ZS 7.10 AB D10X240 STTZN ZG

GTIN (EAN) 4013364096738, Codice doganale (EU): 85389099, Peso lordo: 154.76 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Conductor holder for thermal insulation composite systems
Conductor holder for thermal insulation composite systems
Two-screw clamp with M6 screws
Fixed conductor routing
Clamping length: 160 mm
Conductor support Rd: 7-10 mm
Material of base part: ZDC
Material of clamp: St/tZn
Screw, plug: (TX40) 7 x 240 mm

Brand: DEHN
Type: LH ZS 7.10 AB D10X240 STTZN ZG
Part No.: 273742
or equivalent.

Certificati

Caratteristiche tecniche

Clamping length	160 mm
Total length	230 mm
Conductor support Rd	7-10 mm
Material of base part	ZDC
Material of clamp	St/tZn
Height of conductor holder	20 mm
Screw, plug	bl (TX40) 7 x 240 mm
Standard	EN 62561-4

Type of conductor holder	two-screw clamp
Clamping length	160 mm
Total length	230 mm
Conductor support Rd	7-10 mm
Material of base part	ZDC
Material of clamp	St/tZn
Height of conductor holder	20 mm
Conductor routing	fixed
Conductor holder screw	dm M6 x 16 mm
Screw, plug	bl (TX40) 7 x 240 mm
Length	240 mm
Hole Ø	10 mm
Standard	EN 62561-4

Prodotto 273742 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273742 è stato aggiunto al carrello.

Apri Web-Shop
