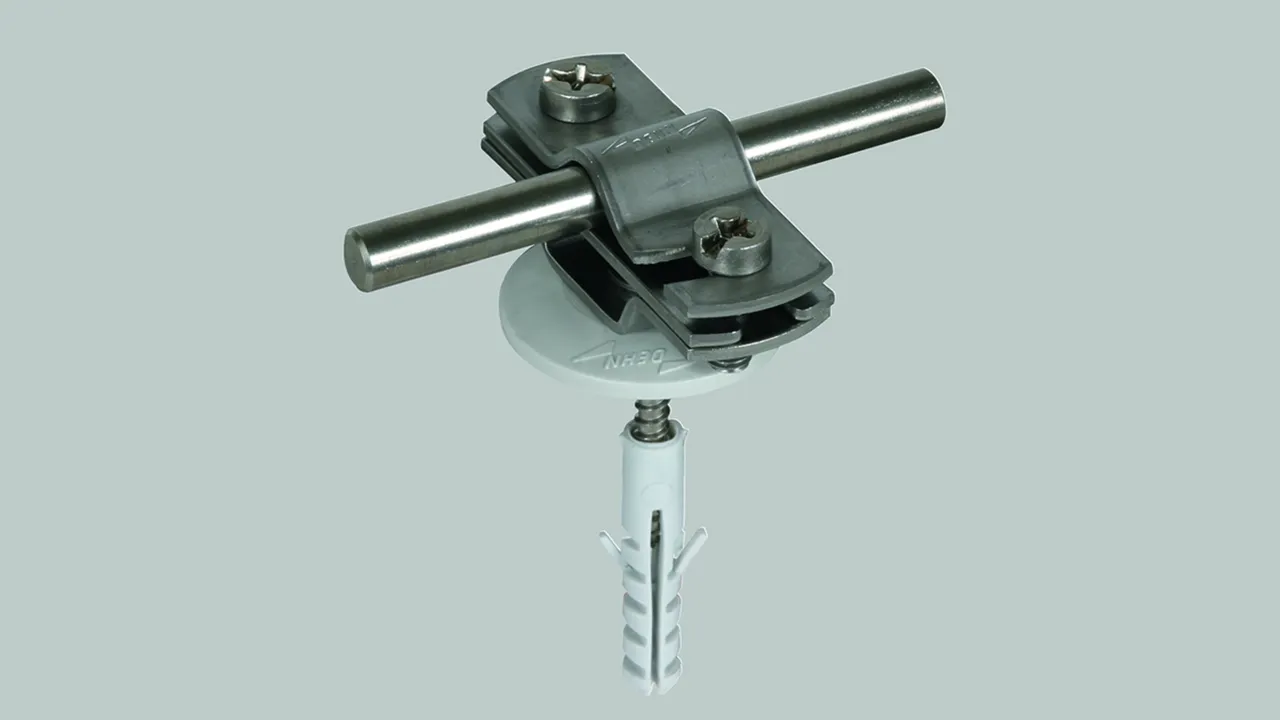

Conductor Holder with Saddle Clamp – Flat Design

Two-screw clamp with two M6 screws, for round and flat conductors.
With plastic cover disc (grey).

Pre-assembled with wood screw, plastic cover disc (grey) and plug

1 Prodotto

Art. 286819 LH ZS 7.10 FL30 AS KD8X40 V2A

GTIN (EAN) 4013364085824, Codice doganale (EU): 85389099, Peso lordo: 72.00 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 286819.stp

      Non siete autorizzati per eseguire un download 286819.stp

      Login
    • 286819.igs

      Non siete autorizzati per eseguire un download 286819.igs

      Login
    • 286819.jt

      Non siete autorizzati per eseguire un download 286819.jt

      Login
    • 286819.dwg

      Non siete autorizzati per eseguire un download 286819.dwg

      Login
    • 286819m_D.dxf

      Non siete autorizzati per eseguire un download 286819m_D.dxf

      Login
Conductor holder with saddle clamp, flat, StSt
Conductor holder, with saddle clamp - flat design
Saddle clamp with two M6 screws, for round and flat
conductors
Pre-assembled with wood screw, plastic cover plate and plug
Conductor support Rd: 7-10 mm
Conductor support Fl: 30 mm
Height of conductor holder: 10 mm
Material of conductor holder: StSt
Screw: 5 x 50 mm

Brand: DEHN
Type: LH ZS 7.10 FL30 AS KD8X40 V2A
Part No.: 286819
or equivalent.



Caratteristiche tecniche

Conductor support Rd 7-10 mm
Conductor support Fl 30 mm
Height of conductor holder 10 mm
Material of conductor holder StSt
Screw ak 5 x 50 mm
Plastic plug Ø8 x 40 mm
Standard EN 62561-4
