Conductor Holders DEHNhold

Conductor holder with a slotted saddle clamp for fixing round conductors, fixed conductor routing.
For use with different materials, e.g. Al, StSt, St/tZn and Cu.

With female thread

2 Prodotti

Art. 274110 LH ZS 8.10 FL20 M8 V2A

GTIN (EAN) 4013364123434, Codice doganale (EU): 85389099, Peso lordo: 31.50 g, UM: 50.00 pc(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 274110.stp

      Non siete autorizzati per eseguire un download 274110.stp

      Login
    • 274110.igs

      Non siete autorizzati per eseguire un download 274110.igs

      Login
    • 274110.jt

      Non siete autorizzati per eseguire un download 274110.jt

      Login
    • 274110.dwg

      Non siete autorizzati per eseguire un download 274110.dwg

      Login
    • 274110m_D.dxf

      Non siete autorizzati per eseguire un download 274110m_D.dxf

      Login
DEHNhold conductor holder with female thread, StSt
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Material of conductor holder: StSt
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8

Brand: DEHN
Type: LH ZS 8.10 FL20 M8 V2A
Part No.: 274110
or equivalent.

Certificati



Caratteristiche tecniche

Material of conductor holder StSt
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Standard EN 62561-4

Prodotto 274110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 274110 è stato aggiunto al carrello.

Apri Web-Shop

Art. 274117 LH ZS 8.10 FL20 M8 CU

GTIN (EAN) 4013364128194, Codice doganale (EU): 85389099, Peso lordo: 31.70 g, UM: 50.00 pc(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 274110.stp

      Non siete autorizzati per eseguire un download 274110.stp

      Login
    • 274110.igs

      Non siete autorizzati per eseguire un download 274110.igs

      Login
    • 274110.jt

      Non siete autorizzati per eseguire un download 274110.jt

      Login
    • 274110.dwg

      Non siete autorizzati per eseguire un download 274110.dwg

      Login
    • 274110m_D.dxf

      Non siete autorizzati per eseguire un download 274110m_D.dxf

      Login
DEHNhold conductor holder with female thread, StSt/gal Cu
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Material of conductor holder: StSt / gal Cu
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8

Brand: DEHN
Type: LH ZS 8.10 FL20 M8 CU
Part No.: 274117
or equivalent.

Certificati



Caratteristiche tecniche

Material of conductor holder StSt / gal Cu
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Standard EN 62561-4

Prodotto 274117 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 274117 è stato aggiunto al carrello.

Apri Web-Shop

With female thread, pre-assembled with plastic base

1 Prodotto

Art. 274150 LH ZS 8.10 FL20 M8 KS V2A

GTIN (EAN) 4013364128187, Codice doganale (EU): 85389099, Peso lordo: 35.00 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 274150.stp

      Non siete autorizzati per eseguire un download 274150.stp

      Login
    • 274150.igs

      Non siete autorizzati per eseguire un download 274150.igs

      Login
    • 274150.jt

      Non siete autorizzati per eseguire un download 274150.jt

      Login
    • 274150.dwg

      Non siete autorizzati per eseguire un download 274150.dwg

      Login
    • 274150m_D.dxf

      Non siete autorizzati per eseguire un download 274150m_D.dxf

      Login
DEHNhold conductor holder with female thread, StSt
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Pre-assembled with plastic base
Material of conductor holder: StSt
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8

Brand: DEHN
Type: LH ZS 8.10 FL20 M8 KS V2A
Part No.: 274150
or equivalent.

Certificati



Caratteristiche tecniche

Material of conductor holder StSt
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Standard EN 62561-4

Prodotto 274150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 274150 è stato aggiunto al carrello.

Apri Web-Shop

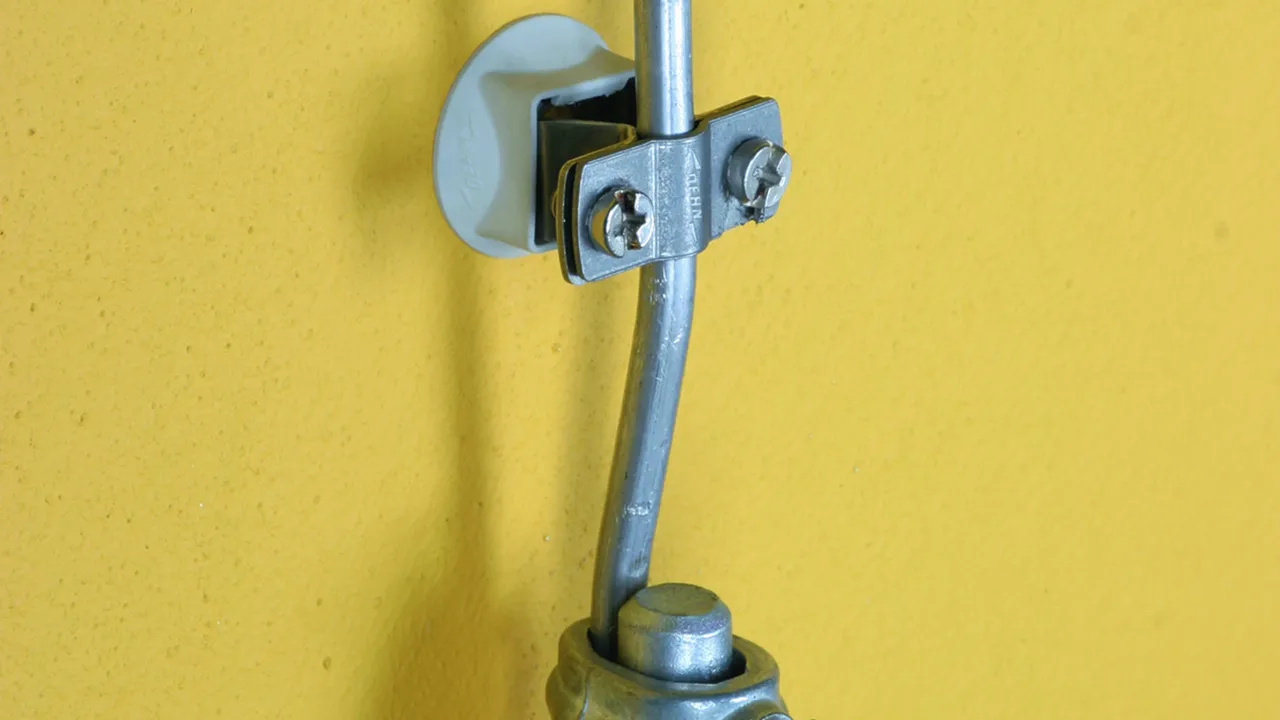

With female thread, pre-assembled with screw, plastic base and plug

2 Prodotti

Art. 274160 LH ZS 8.10 FL20 KS KD8X40 V2A

GTIN (EAN) 4013364123380, Codice doganale (EU): 85389099, Peso lordo: 42.00 g, UM: 50.00 pc(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 274160.stp

      Non siete autorizzati per eseguire un download 274160.stp

      Login
    • 274160.igs

      Non siete autorizzati per eseguire un download 274160.igs

      Login
    • 274160.jt

      Non siete autorizzati per eseguire un download 274160.jt

      Login
    • 274160.dwg

      Non siete autorizzati per eseguire un download 274160.dwg

      Login
    • 274160m_D.dxf

      Non siete autorizzati per eseguire un download 274160m_D.dxf

      Login
DEHNhold conductor holder with female thread, StSt
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Pre-assembled with screw, plastic base and plug
Material of conductor holder: StSt
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8
Screw: 5 x 50 mm
Plastic plug: Ø8 x 40 mm

Brand: DEHN
Type: LH ZS 8.10 FL20 KS KD8X40 V2A
Part No.: 274160
or equivalent.

Certificati



Caratteristiche tecniche

Material of conductor holder StSt
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Plastic base grey ●
Screw ak 5 x 50 mm
Standard EN 62561-4

Prodotto 274160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 274160 è stato aggiunto al carrello.

Apri Web-Shop

Art. 274167 LH ZS 8.10 FL20 KS KD8X40 CU

GTIN (EAN) 4013364128200, Codice doganale (EU): 85389099, Peso lordo: 42.70 g, UM: 50.00 pc(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 274160.stp

      Non siete autorizzati per eseguire un download 274160.stp

      Login
    • 274160.igs

      Non siete autorizzati per eseguire un download 274160.igs

      Login
    • 274160.jt

      Non siete autorizzati per eseguire un download 274160.jt

      Login
    • 274160.dwg

      Non siete autorizzati per eseguire un download 274160.dwg

      Login
    • 274160m_D.dxf

      Non siete autorizzati per eseguire un download 274160m_D.dxf

      Login
DEHNhold conductor holder with female thread, StSt/gal Cu
DEHNhold conductor holder for fixing round conductors with a slotted saddle clamp, fixed conductor routing.
Pre-assembled with screw, plastic base and plug
Material of conductor holder: StSt / gal Cu
Conductor support Rd: 8-10 mm
Conductor support Fl: 20 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8
Screw: 5 x 50 mm
Plastic plug: Ø8 x 40 mm

Brand: DEHN
Type: LH ZS 8.10 FL20 KS KD8X40 CU
Part No.: 274167
or equivalent.

Certificati



Caratteristiche tecniche

Material of conductor holder StSt / gal Cu
Conductor support Rd 8-10 mm
Conductor support Fl 20 mm
Height of conductor holder 20 mm
Thread of conductor holder M8
Plastic base brown ●
Screw ak 5 x 50 mm
Standard EN 62561-4

Prodotto 274167 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 274167 è stato aggiunto al carrello.

Apri Web-Shop

With female thread, e.g. for round wire with plastic sheath

1 Prodotto

Art. 274113 LH ZS 13 M8 V2A

GTIN (EAN) 4013364123403, Codice doganale (EU): 85389099, Peso lordo: 37.60 g, UM: 50.00 pc(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 274113.stp

      Non siete autorizzati per eseguire un download 274113.stp

      Login
    • 274113.igs

      Non siete autorizzati per eseguire un download 274113.igs

      Login
    • 274113.jt

      Non siete autorizzati per eseguire un download 274113.jt

      Login
    • 274113.dwg

      Non siete autorizzati per eseguire un download 274113.dwg

      Login
    • 274113m_D.dxf

      Non siete autorizzati per eseguire un download 274113m_D.dxf

      Login
DEHNhold conductor holder with female thread, StSt
DEHNhold conductor holder for fixing round conductors
with plastic sheath
with a slotted saddle clamp,
fixed conductor routing.

Material of conductor holder: StSt
Conductor support Rd: 13 mm
Height of conductor holder: 20 mm
Thread of conductor holder: M8

Brand: DEHN
Type: LH ZS 13 M8 V2A
Part No.: 274113
or equivalent.

Certificati



Caratteristiche tecniche

Material of conductor holder StSt
Conductor support Rd 13 mm
Height of conductor holder 20 mm
Thread of conductor holder M8

Prodotto 274113 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 274113 è stato aggiunto al carrello.

Apri Web-Shop
