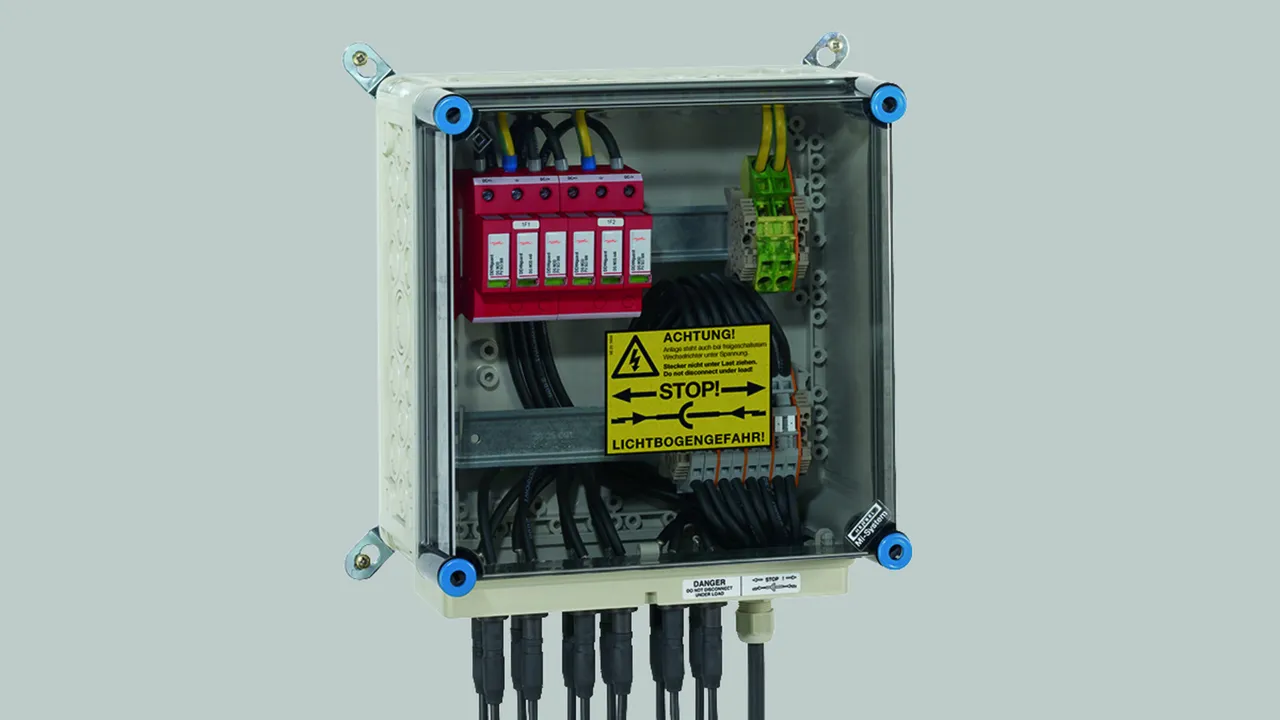

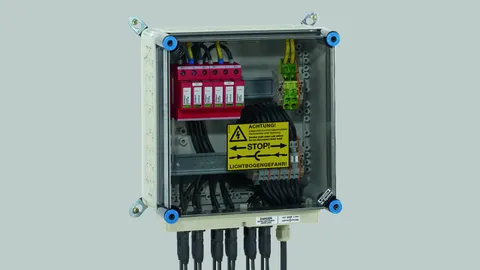

DEHNguard modular (Y)PV SCI ...

Prewired modular complete unit for use in photovoltaic systems consisting of a base part and plug-in protection modules
Combined disconnection and short-circuiting device with safe electrical isolation in the protection module (patented SCI principle)
Tried and tested fault-resistant Y circuit of DEHNguard M YPV SCI ... (FM) prevents damage to the surge protective device in case of insulation faults in the generator circuit
Tested to EN 61643-31
Suitable for use in all PV systems according to IEC 60364-7-712

Dettagli

Three-step d.c. switching device (patented SCI principle)

lorem ipsum — Three-step d.c. switching device (patented SCI principle)

DEHNguard M YPV SCI ...

Modular multipole surge arrester with three-step d.c. switching device for use in PV systems

3 Prodotti

Art. 952513 DG M YPV SCI 150

GTIN (EAN) 4013364136663, Codice doganale (EU): 85363030, Peso lordo: 289.70 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

DEHNguard M YPV SCI 150 surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 150 V d.c.
with three-step d.c. switching device, width: 3 modules
Fault indication
Type 2 SPD according to EN 50539-11
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 150 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 0.8 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG M YPV SCI 150
Part No.: 952513
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2
Max. PV voltage (U_CPV )	150 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Voltage protection level (U_P )	≤ 0.8 kV
Approvals	KEMA, UL, CSA

SPD according to EN 61643-31 / IEC 61643-31	type 2
Max. PV voltage (U_CPV )	150 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Voltage protection level (U_P )	≤ 0.8 kV
Voltage protection level at 5 kA (U_P )	≤ 0.6 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Approvals	KEMA, UL, CSA

Prodotto 952513 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952513 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952510 DG M YPV SCI 1000

GTIN (EAN) 4013364126428, Codice doganale (EU): 85363030, Peso lordo: 361.40 g, UM: 1.00 pc(s)

Predecessore

Immagini

Maggior informazioni

File CAD

DEHNguard M YPV SCI 1000 surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 1000 V d.c.
with three-step d.c. switching device, width: 3 modules
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 1000 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 4 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG M YPV SCI 1000
Part No.: 952510
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Approvals	KEMA, UL, CSA

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Voltage protection level at 5 kA (U_P )	≤ 3.5 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Approvals	KEMA, UL, CSA

Prodotto 952510 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952510 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952512 DG M YPV SCI 1200

GTIN (EAN) 4013364127951, Codice doganale (EU): 85354000, Peso lordo: 356.50 g, UM: 1.00 pc(s)

Predecessore

Immagini

Maggior informazioni

File CAD

DEHNguard M YPV SCI 1200 surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 1200 V d.c.
with three-step d.c. switching device, width: 3 modules
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 1200 V d.c.
Total discharge current: 30 kA
Voltage protection level: <= 4.5 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG M YPV SCI 1200
Part No.: 952512
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1200 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4.5 kV
Approvals	KEMA, CSA

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1200 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	30 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4.5 kV
Voltage protection level at 5 kA (U_P )	≤ 4 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Approvals	KEMA, CSA

Prodotto 952512 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952512 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard M YPV SCI ... FM

Modular multipole surge arrester with three-step d.c. switching device for use in PV systems; with remote signalling contact for monitoring device (floating changeover contact).

3 Prodotti

Art. 952518 DG M YPV SCI 150 FM

GTIN (EAN) 4013364136670, Codice doganale (EU): 85363030, Peso lordo: 297.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

DEHNguard M YPV SCI 150 FM surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 150 V d.c.
with three-step d.c. switching device, width: 3 modules
Fault indication
with remote signalling contact
Type 2 SPD according to EN 50539-11
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 150 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 0.8 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG M YPV SCI 150 FM
Part No.: 952518
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 50539-11	type 2
Max. PV voltage (U_CPV )	150 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Voltage protection level (U_P )	≤ 0.8 kV
Approvals	KEMA, UL, CSA
Type of remote signalling contact	changeover contact

SPD according to EN 50539-11	type 2
Max. PV voltage (U_CPV )	150 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	10 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	20 kA
Voltage protection level (U_P )	≤ 0.8 kV
Voltage protection level at 5 kA (U_P )	≤ 0.6 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Approvals	KEMA, UL, CSA
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Prodotto 952518 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952518 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952515 DG M YPV SCI 1000 FM

GTIN (EAN) 4013364126435, Codice doganale (EU): 85363030, Peso lordo: 343.90 g, UM: 1.00 pc(s)

Predecessore

Immagini

Maggior informazioni

File CAD

DEHNguard M YPV SCI 1000 FM surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 1000 V d.c.
with three-step d.c. switching device, width: 3 modules
Fault indication
with remote signalling contact
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 1000 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 4 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG M YPV SCI 1000 FM
Part No.: 952515
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Approvals	KEMA, UL, CSA
Type of remote signalling contact	changeover contact

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Voltage protection level at 5 kA (U_P )	≤ 3.5 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Approvals	KEMA, UL, CSA
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Prodotto 952515 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952515 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952517 DG M YPV SCI 1200 FM

GTIN (EAN) 4013364127968, Codice doganale (EU): 85354000, Peso lordo: 359.30 g, UM: 1.00 pc(s)

Predecessore

Immagini

Maggior informazioni

File CAD

DEHNguard M YPV SCI 1200 FM surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 1200 V d.c.,
width: 3 modules
Fault indication
with remote signalling contact
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
Safe electrical isolation in the protection module
Max. PV voltage: <= 1200 V d.c.
Total discharge current: 30 kA
Voltage protection level: <= 4.5 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG M YPV SCI 1200 FM
Part No.: 952517
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1200 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4.5 kV
Approvals	KEMA, CSA
Type of remote signalling contact	changeover contact

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1200 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	30 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4.5 kV
Voltage protection level at 5 kA (U_P )	≤ 4 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	3 module(s), DIN 43880
Approvals	KEMA, CSA
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Prodotto 952517 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952517 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard M PV2 SCI ... (FM)

Modular multipole surge arrester with three-step d.c. switching device for protecting two MPP inputs; for use in PV systems up to 1000 V; FM version with floating remote signalling contact.

2 Prodotti

Art. 952514 DG M PV2 SCI 1000

GTIN (EAN) 4013364224964, Codice doganale (EU): 85363030, Peso lordo: 588.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

DEHNguard M PV2 SCI 1000 surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 1000 V d.c.
with three-step d.c. switching device, width: 5 modules
Fault indication
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
For protecting 2 MPP inputs
Safe electrical isolation in the protection module
Max. PV voltage: <= 1000 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 4 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG M PV2 SCI 1000
Part No.: 952514
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Approvals	UL, KEMA

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Voltage protection level at 5 kA (U_P )	≤ 3.5 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	5 module(s), DIN 43880
Approvals	UL, KEMA

Prodotto 952514 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952514 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952519 DG M PV2 SCI 1000 FM

GTIN (EAN) 4013364224971, Codice doganale (EU): 85363030, Peso lordo: 599.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

DEHNguard M PV2 SCI 1000 FM surge arrester
Modular and pluggable multipole arrester
for use in photovoltaic systems up to 1000 V d.c.
with three-step d.c. switching device
with remote signalling contact, width: 5 modules
Fault indication
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
For protecting 2 MPP inputs
Safe electrical isolation in the protection module
Max. PV voltage: <= 1000 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 4 kV
Short-circuit current rating Iscpv: 10 kA

Brand: DEHN
Type: DG M PV2 SCI 1000 FM
Part No.: 952519
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Approvals	UL, KEMA
Type of remote signalling contact	changeover contact

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Voltage protection level at 5 kA (U_P )	≤ 3.5 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	5 module(s), DIN 43880
Approvals	UL, KEMA
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Prodotto 952519 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952519 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard M SN1868

Modular multipole surge arrester with three-step d.c. switching device for protecting 3 MPP inputs; for PV systems with remote signalling contact for monitoring device (floating changeover contact).

1 Prodotto

Art. 999799 DG M PV2 SCI SN1868 FM

GTIN (EAN) 4013364328723, Codice doganale (EU): 85363030, Peso lordo: 598.30 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

DEHNguard M PV2 SCI SN1868 FM surge arrester
Modular and pluggable multipole arrester for use in photovoltaic systems up to 1000 V d.c.
with three-step d.c. switching device
with remote signalling contact, width: 5 modules
Type 2 SPD according to EN 61643-31
For use in accordance with IEC 60364-7-712
For protecting 3 MPP inputs
Safe electrical isolation in the protection module
Max. PV voltage: <= 1000 V d.c.
Total discharge current: 40 kA
Voltage protection level: <= 4 kV
Short-circuit current rating Iscpv: 10 kA
Fault indication

Brand: DEHN
Type: DG M PV2 SCI SN1868 FM
Part No.: 999799
or equivalent.

Certificati

Caratteristiche tecniche

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Approvals	UL, KEMA
Type of remote signalling contact	changeover contact

SPD according to EN 61643-31 / IEC 61643-31	type 2 / class II
Max. PV voltage (U_CPV )	1000 V
Short-circuit current rating (I_SCPV )	10 kA
Total discharge current (8/20 µs) (I_total )	40 kA
Nominal discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Max. discharge current (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Voltage protection level (U_P )	≤ 4 kV
Voltage protection level at 5 kA (U_P )	≤ 3.5 kV
Response time (t_A )	≤ 25 ns
Operating temperature range (T_U )	-40 °C ... +80 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	1.5 mm²solid / flexible
Cross-sectional area (max.)	35 mm²stranded / 25 mm²flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	5 module(s), DIN 43880
Approvals	UL, KEMA
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm²solid / flexible

Prodotto 999799 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 999799 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNguard modular (Y)PV SCI ...

Dettagli

DEHNguard M YPV SCI ...

Art. 952513 DG M YPV SCI 150

Prodotto 952513 è stato aggiunto al blocco note.

Prodotto 952513 è stato aggiunto al carrello.

Art. 952510 DG M YPV SCI 1000

Prodotto 952510 è stato aggiunto al blocco note.

Prodotto 952510 è stato aggiunto al carrello.

Art. 952512 DG M YPV SCI 1200

Prodotto 952512 è stato aggiunto al blocco note.

Prodotto 952512 è stato aggiunto al carrello.

DEHNguard M YPV SCI ... FM

Art. 952518 DG M YPV SCI 150 FM

Prodotto 952518 è stato aggiunto al blocco note.

Prodotto 952518 è stato aggiunto al carrello.

Art. 952515 DG M YPV SCI 1000 FM

Prodotto 952515 è stato aggiunto al blocco note.

Prodotto 952515 è stato aggiunto al carrello.

Art. 952517 DG M YPV SCI 1200 FM

Prodotto 952517 è stato aggiunto al blocco note.

Prodotto 952517 è stato aggiunto al carrello.

DEHNguard M PV2 SCI ... (FM)

Art. 952514 DG M PV2 SCI 1000

Prodotto 952514 è stato aggiunto al blocco note.

Prodotto 952514 è stato aggiunto al carrello.

Art. 952519 DG M PV2 SCI 1000 FM

Prodotto 952519 è stato aggiunto al blocco note.

Prodotto 952519 è stato aggiunto al carrello.

DEHNguard M SN1868

Art. 999799 DG M PV2 SCI SN1868 FM

Prodotto 999799 è stato aggiunto al blocco note.

Prodotto 999799 è stato aggiunto al carrello.

DEHNguard modular (Y)PV SCI ...

Dettagli

DEHNguard M YPV SCI ...

Art. 952513 DG M YPV SCI 150

Non siete autorizzati per eseguire un download 952300.stp

Non siete autorizzati per eseguire un download 952300.igs

Non siete autorizzati per eseguire un download 952300.jt

Non siete autorizzati per eseguire un download 952300.dwg

Non siete autorizzati per eseguire un download 952510m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952513.edz

Non siete autorizzati per eseguire un download DEHN.952513.wspak

Prodotto 952513 è stato aggiunto al blocco note.

Prodotto 952513 è stato aggiunto al carrello.

Art. 952510 DG M YPV SCI 1000

Non siete autorizzati per eseguire un download 952300.stp

Non siete autorizzati per eseguire un download 952300.igs

Non siete autorizzati per eseguire un download 952300.jt

Non siete autorizzati per eseguire un download 952300.dwg

Non siete autorizzati per eseguire un download 952510m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952510.edz

Non siete autorizzati per eseguire un download DEHN.952510.wspak

Prodotto 952510 è stato aggiunto al blocco note.

Prodotto 952510 è stato aggiunto al carrello.

Art. 952512 DG M YPV SCI 1200

Non siete autorizzati per eseguire un download 952300.stp

Non siete autorizzati per eseguire un download 952300.igs

Non siete autorizzati per eseguire un download 952300.jt

Non siete autorizzati per eseguire un download 952300.dwg

Non siete autorizzati per eseguire un download 952510m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952512.edz

Non siete autorizzati per eseguire un download DEHN.952512.wspak

Prodotto 952512 è stato aggiunto al blocco note.

Prodotto 952512 è stato aggiunto al carrello.

DEHNguard M YPV SCI ... FM

Art. 952518 DG M YPV SCI 150 FM

Non siete autorizzati per eseguire un download 952305.stp

Non siete autorizzati per eseguire un download 952305.igs

Non siete autorizzati per eseguire un download 952305.jt

Non siete autorizzati per eseguire un download 952305.dwg

Non siete autorizzati per eseguire un download 952515m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952518.edz

Non siete autorizzati per eseguire un download DEHN.952518.wspak

Prodotto 952518 è stato aggiunto al blocco note.

Prodotto 952518 è stato aggiunto al carrello.

Art. 952515 DG M YPV SCI 1000 FM

Non siete autorizzati per eseguire un download 952305.stp

Non siete autorizzati per eseguire un download 952305.igs

Non siete autorizzati per eseguire un download 952305.jt

Non siete autorizzati per eseguire un download 952305.dwg

Non siete autorizzati per eseguire un download 952515m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952515.edz

Non siete autorizzati per eseguire un download DEHN.952515.wspak

Prodotto 952515 è stato aggiunto al blocco note.

Prodotto 952515 è stato aggiunto al carrello.

Art. 952517 DG M YPV SCI 1200 FM

Non siete autorizzati per eseguire un download 952305.stp

Non siete autorizzati per eseguire un download 952305.igs

Non siete autorizzati per eseguire un download 952305.jt

Non siete autorizzati per eseguire un download 952305.dwg

Non siete autorizzati per eseguire un download 952515m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952517.edz

Non siete autorizzati per eseguire un download DEHN.952517.wspak

Prodotto 952517 è stato aggiunto al blocco note.

Prodotto 952517 è stato aggiunto al carrello.

DEHNguard M PV2 SCI ... (FM)

Art. 952514 DG M PV2 SCI 1000

Non siete autorizzati per eseguire un download 952514.stp

Non siete autorizzati per eseguire un download 952514.igs

Non siete autorizzati per eseguire un download 952514.jt

Non siete autorizzati per eseguire un download 952514.dwg

Non siete autorizzati per eseguire un download 952514m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952514.edz

Non siete autorizzati per eseguire un download DEHN.952514.wspak

Prodotto 952514 è stato aggiunto al blocco note.

Prodotto 952514 è stato aggiunto al carrello.

Art. 952519 DG M PV2 SCI 1000 FM

Non siete autorizzati per eseguire un download 952519.stp

Non siete autorizzati per eseguire un download 952519.igs

Non siete autorizzati per eseguire un download 952519.jt

Non siete autorizzati per eseguire un download 952519.dwg
