Art. 971121 DSE M 1 60

GTIN (EAN) 4013364138582, Codice doganale (EU): 85363090, Peso lordo: 300.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated DEHNsecure M 1 60 lightning current arrester
Modular, pluggable and coordinated single-pole
lightning current arrester, width: 2 mod.
for d.c. applications
Type 1 SPD according to EN 61643-11
Spark gap technology ideally suited for use in d.c. circuits
Fault indication
Max. continuous operating voltage: 60 V a.c.
Voltage protection level: <= 1.5 kV
Lightning impulse current (10/350 µs): 25 kA
Short-circuit strength (d.c.): 25 kA
Energy-coordinated according to IEC 62305-4 with
arresters of the Red/Line series

Brand: DEHN
Type: DSE M 1 60
Part No.: 971121
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	250 A gG
Approvals	UL
Extended technical data:	when used in safety lighting systems

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Specific energy (W/R)	156.25 kJ/ohms
Voltage protection level (U_P )	≤ 1.5 kV
Directly coordinated with DEHNguard	DG SE DC 60 (Part No. 972 110)
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	25 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	125 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, 9/DC-) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+'/DC-') (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	UL
Extended technical data:	when used in safety lighting systems
– DC and AC operation possible	no

Prodotto 971121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971121 è stato aggiunto al carrello.

Apri Web-Shop

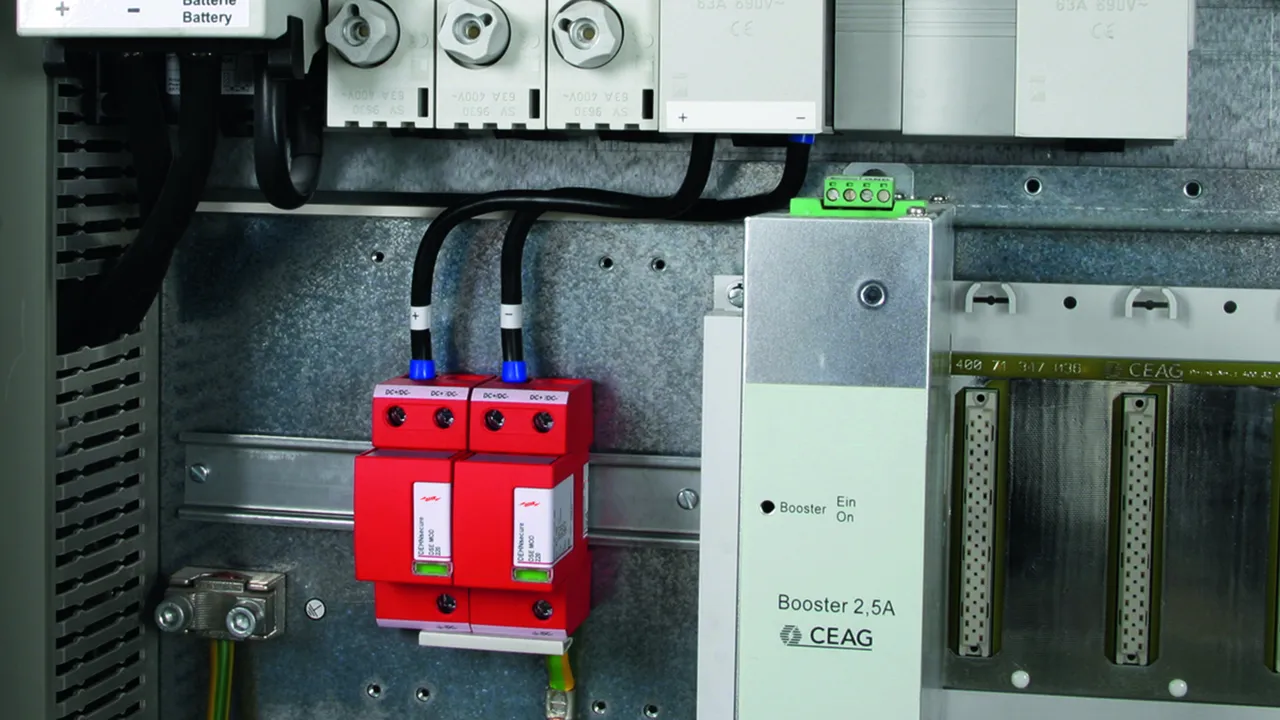

Art. 971120 DSE M 1 220

GTIN (EAN) 4013364133631, Codice doganale (EU): 85363090, Peso lordo: 268.20 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated DEHNsecure M 1 220 lightning current arrester
Modular, pluggable and coordinated single-pole
lightning current arrester, width: 2 mod.
for d.c. applications
Type 1 SPD according to EN 61643-11
Spark gap technology ideally suited for use in d.c. circuits
Fault indication
Max. continuous operating voltage: 220 V a.c.
Voltage protection level: <= 2.5 kV
Lightning impulse current (10/350 µs): 25 kA
Short-circuit strength (d.c.): 25 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DSE M 1 220
Part No.: 971120
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	220 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Voltage protection level (U_P )	≤ 2.5 kV
Max. mains-side overcurrent protection	250 A gG
Extended technical data:	when used in safety lighting systems

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	220 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Specific energy (W/R)	156.25 kJ/ohms
Voltage protection level (U_P )	≤ 2.5 kV
Coordinated with DEHNguard (cable length ≥ 1 m)	DG SE DC 242 (Part No. 972 120)
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	25 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	125 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, 9/DC-) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+'/DC-') (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Extended technical data:	when used in safety lighting systems
– DC and AC operation possible	no

Prodotto 971120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971120 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971122 DSE M 1 242

GTIN (EAN) 4013364144477, Codice doganale (EU): 85363090, Peso lordo: 273.70 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated DEHNsecure M 1 242 lightning current arrester
Modular, pluggable and coordinated single-pole
lightning current arrester, width: 2 mod.
for d.c. applications
Type 1 SPD according to EN 61643-11
Spark gap technology ideally suited for use in d.c. circuits
Fault indication
Max. continuous operating voltage: 242 V a.c.
Voltage protection level: <= 2.5 kV
Lightning impulse current (10/350 µs): 25 kA
Short-circuit strength (d.c.): 25 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DSE M 1 242
Part No.: 971122
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	242 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Voltage protection level (U_P )	≤ 2.5 kV
Max. mains-side overcurrent protection	250 A gG
Extended technical data:	when used in safety lighting systems
– Max. continuous operating voltage (AC) (U_C )	255 V

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	242 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Specific energy (W/R)	156.25 kJ/ohms
Voltage protection level (U_P )	≤ 2.5 kV
Coordinated with DEHNguard (cable length ≥ 1 m)	DG SE DC 242 (Part No. 972 120)
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	25 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	125 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, 9/DC-) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+'/DC-') (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Extended technical data:	when used in safety lighting systems
– DC and AC operation possible	yes
– Max. continuous operating voltage (AC) (U_C )	255 V

Prodotto 971122 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971122 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971126 DSE M 1 60 FM

GTIN (EAN) 4013364138599, Codice doganale (EU): 85363090, Peso lordo: 304.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated DEHNsecure M 1 60 FM lightning current arrester
Modular, pluggable and coordinated single-pole
lightning current arrester, width: 2 mod.
for d.c. applications
With remote signalling contact
Type 1 SPD according to EN 61643-11
Spark gap technology ideally suited for use in d.c. circuits
Fault indication
Max. continuous operating voltage: 60 V a.c.
Voltage protection level: <=1.5 kV
Lightning impulse current (10/350 µs): 25 kA
Short-circuit strength (d.c.): 25 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DSE M 1 60 FM
Part No.: 971126
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Voltage protection level (U_P )	≤ 1.5 kV
Max. mains-side overcurrent protection	250 A gG
Approvals	UL
Type of remote signalling contact	changeover contact
Extended technical data:	when used in safety lighting systems

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Specific energy (W/R)	156.25 kJ/ohms
Nominal discharge current (8/20 µs) (I_n )	25 kA
Voltage protection level (U_P )	≤ 1.5 kV
Directly coordinated with DEHNguard	DG SE DC 60 FM (Part No. 972 115)
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	25 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	125 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, 9/DC-) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+'/DC-') (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Approvals	UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible
Extended technical data:	when used in safety lighting systems
– DC and AC operation possible	no

Prodotto 971126 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971126 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971125 DSE M 1 220 FM

GTIN (EAN) 4013364133648, Codice doganale (EU): 85363090, Peso lordo: 241.90 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated DEHNsecure M 1 220 FM lightning current arrester
Modular, pluggable and coordinated single-pole
lightning current arrester, width: 2 mod.
for d.c. applications
With remote signalling contact
Type 1 SPD according to EN 61643-11
Spark gap technology ideally suited for use in d.c. circuits
Fault indication
Max. continuous operating voltage: 220 V a.c.
Voltage protection level: <=2.5 kV
Lightning impulse current (10/350 µs): 25 kA
Short-circuit strength (d.c.): 25 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DSE M 1 220 FM
Part No.: 971125
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	220 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Voltage protection level (U_P )	≤ 2.5 kV
Max. mains-side overcurrent protection	250 A gG
Type of remote signalling contact	changeover contact
Extended technical data:	when used in safety lighting systems

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	220 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Specific energy (W/R)	156.25 kJ/ohms
Voltage protection level (U_P )	≤ 2.5 kV
Coordinated with DEHNguard (cable length ≥ 1 m)	DG SE DC 500 FM (Part No. 972 135)
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	25 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	125 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, 9/DC-) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+'/DC-') (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible
Extended technical data:	when used in safety lighting systems
– DC and AC operation possible	no

Prodotto 971125 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971125 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971127 DSE M 1 242 FM

GTIN (EAN) 4013364144484, Codice doganale (EU): 85363090, Peso lordo: 269.50 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated DEHNsecure M 1 242 FM lightning current arrester
Modular, pluggable and coordinated single-pole
lightning current arrester, width: 2 mod.
for d.c. applications
With remote signalling contact
Type 1 SPD according to EN 61643-11
Spark gap technology ideally suited for use in d.c. circuits
Fault indication
Max. continuous operating voltage: 242 V a.c.
Voltage protection level: <=2.5 kV
Lightning impulse current (10/350 µs): 25 kA
Short-circuit strength (d.c.): 25 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DSE M 1 242 FM
Part No.: 971127
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	242 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Voltage protection level (U_P )	≤ 2.5 kV
Max. mains-side overcurrent protection	250 A gG
Type of remote signalling contact	changeover contact
Extended technical data:	when used in safety lighting systems
– Max. continuous operating voltage (AC) (U_C )	255 V

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	242 V
Lightning impulse current (10/350 µs) (I_imp )	25 kA
Specific energy (W/R)	156.25 kJ/ohms
Voltage protection level (U_P )	≤ 2.5 kV
Coordinated with DEHNguard (cable length ≥ 1 m)	DG SE DC 500 FM (Part No. 972 135)
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	25 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	125 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, 9/DC-) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+'/DC-') (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	2 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible
Extended technical data:	when used in safety lighting systems
– DC and AC operation possible	yes
– Max. continuous operating voltage (AC) (U_C )	255 V

Prodotto 971127 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971127 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971221 DSE M 2P 60

GTIN (EAN) 4013364138612, Codice doganale (EU): 85363090, Peso lordo: 638.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated DEHNsecure M 2P 60 lightning current arrester
Modular, pluggable and coordinated two-pole
lightning current arrester, width: 4 mod.
for d.c. applications
Type 1 SPD according to EN 61643-11
Spark gap technology ideally suited for use in d.c. circuits
Fault indication
Max. continuous operating voltage: 60 V a.c.
Voltage protection level: <=1.5 kV
Lightning impulse current (10/350 µs): 50 kA
Short-circuit strength (d.c.): 25 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DSE M 2P 60
Part No.: 971221
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Voltage protection level (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	250 A gG
Approvals	UL

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specific energy (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156.25 / 625.00 kJ/ohms
Directly coordinated with DEHNguard	DG SE DC 60 (Part No. 972 110)
Voltage protection level (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1.5 / ≤ 1.5 kV
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	17 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	125 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	UL

Prodotto 971221 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971221 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971226 DSE M 2P 60 FM

GTIN (EAN) 4013364138629, Codice doganale (EU): 85363090, Peso lordo: 675.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated DEHNsecure M 2P 60 FM lightning current arrester
Modular, pluggable and coordinated two-pole lightning
current arresters, width: 4 mod.
for d.c. applications
with remote signalling contact
Type 1 SPD in accordance with EN 61643-11
Spark gap technology particularly suitable for use
in d.c. circuits
Fault indication
Max. continuous operating voltage: 60 V d.c.
Voltage protection level: <= 1.5 kV
Lightning impulse current (10/350): 50 kA
Short-circuit strength (d.c.): 25 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series

Brand: DEHN
Type: DSE M 2P 60 FM
Part No.: 971226
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Voltage protection level (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	250 A gG
Approvals	UL
Type of remote signalling contact	changeover contact

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specific energy (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156.25 / 625.00 kJ/ohms
Directly coordinated with DEHNguard	DG SE DC 60 FM (Part No. 972 115)
Voltage protection level (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1.5 / ≤ 1.5 kV
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	17 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	125 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Approvals	UL
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible

Prodotto 971226 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971226 è stato aggiunto al carrello.

Apri Web-Shop

Art. 971222 DSE NG 2P 60 FM

GTIN (EAN) 4013364489523, Codice doganale (EU): 85363090, Peso lordo: 507.00 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

File CAD

Coordinated lightning current arrester DEHNsecure NG 2P 60 FM
Two-pole, modular, pluggable
and coordinated lightning current arrester
for DC applications, width of 4 DIN modules
with remote signalling contact
Type 1 arrester as per EN 61643-11
Spark gap technology ideally suited for use in DC
circuits
Fault indication
Max. continuous operating voltage: 60 V DC
Voltage protection level: <= 1,5 kV
Lightning impulse current (10/350): 50 kA
DC short-circuit strength: 10 kA
Energy coordination according to DIN EN 62305-4
Arrester of the Red/Line series

Brand: DEHN
Type: DSE NG 2P 60 FM
Part No.: 971222
or equivalent.

Certificati

Caratteristiche tecniche

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Voltage protection level (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1.5 / ≤ 1.5 kV
Max. mains-side overcurrent protection	250 A gG
Type of remote signalling contact	changeover contact

SPD classification according to EN 61643-11 / IEC 61643-11	type 1 / class I
Max. continuous operating voltage (d.c.) (U_C )	60 V
Lightning impulse current (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specific energy (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156.25 / 625.00 kJ/ohms
Voltage protection level (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1.5 / ≤ 1.5 kV
Response time (t_A )	≤ 100 ns
Short-circuit withstand capability for max. mains-side overcurrent protection d.c. (I_SCCR )	25 kA
Max. mains-side overcurrent protection	250 A gG
Max. backup fuse (DC+/DC- -> DC+'/DC-')	100 A gG
Operating temperature range (parallel connection) (T_UP )	-40 °C ... +80 °C
Operating temperature range (series connection) (T_US )	-40 °C ... +60 °C
Operating state / fault indication	green / red
Number of ports	1
Cross-sectional area (min.)	10 mm² solid / flexible
Cross-sectional area (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² stranded / 35 mm² flexible
Cross-sectional area (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² stranded / 25 mm² flexible
For mounting on	35 mm DIN rails acc. to EN 60715
Enclosure material	thermoplastic, red, UL 94 V-0
Place of installation	indoor installation
Degree of protection	IP 20
Capacity	4 module(s), DIN 43880
Type of remote signalling contact	changeover contact
Switching capacity (a.c.)	250 V / 0.5 A
Switching capacity (d.c.)	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Cross-sectional area for remote signalling terminals	max. 1.5 mm² solid / flexible

Prodotto 971222 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 971222 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNsecure modular

DEHNsecure M 1 ...

Art. 971121 DSE M 1 60

Prodotto 971121 è stato aggiunto al blocco note.

Prodotto 971121 è stato aggiunto al carrello.

Art. 971120 DSE M 1 220

Prodotto 971120 è stato aggiunto al blocco note.

Prodotto 971120 è stato aggiunto al carrello.

Art. 971122 DSE M 1 242

Prodotto 971122 è stato aggiunto al blocco note.

Prodotto 971122 è stato aggiunto al carrello.

DEHNsecure M 1 ... FM

Art. 971126 DSE M 1 60 FM

Prodotto 971126 è stato aggiunto al blocco note.

Prodotto 971126 è stato aggiunto al carrello.

Art. 971125 DSE M 1 220 FM

Prodotto 971125 è stato aggiunto al blocco note.

Prodotto 971125 è stato aggiunto al carrello.

Art. 971127 DSE M 1 242 FM

Prodotto 971127 è stato aggiunto al blocco note.

Prodotto 971127 è stato aggiunto al carrello.

DEHNsecure M 2P ... (FM)

Art. 971221 DSE M 2P 60

Prodotto 971221 è stato aggiunto al blocco note.

Prodotto 971221 è stato aggiunto al carrello.

Art. 971226 DSE M 2P 60 FM

Prodotto 971226 è stato aggiunto al blocco note.

Prodotto 971226 è stato aggiunto al carrello.

DEHNsecure NG 2P 60 FM

Art. 971222 DSE NG 2P 60 FM

Prodotto 971222 è stato aggiunto al blocco note.

Prodotto 971222 è stato aggiunto al carrello.

DEHNsecure modular

DEHNsecure M 1 ...

Art. 971121 DSE M 1 60

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 971120m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971121.wspak

Non siete autorizzati per eseguire un download DEHN.971121.edz

Prodotto 971121 è stato aggiunto al blocco note.

Prodotto 971121 è stato aggiunto al carrello.

Art. 971120 DSE M 1 220

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 971120m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971120.wspak

Non siete autorizzati per eseguire un download DEHN.971120.edz

Prodotto 971120 è stato aggiunto al blocco note.

Prodotto 971120 è stato aggiunto al carrello.

Art. 971122 DSE M 1 242

Non siete autorizzati per eseguire un download 961110.stp

Non siete autorizzati per eseguire un download 961110.igs

Non siete autorizzati per eseguire un download 961110.jt

Non siete autorizzati per eseguire un download 961110.dwg

Non siete autorizzati per eseguire un download 971120m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971122.wspak

Non siete autorizzati per eseguire un download DEHN.971122.edz

Prodotto 971122 è stato aggiunto al blocco note.

Prodotto 971122 è stato aggiunto al carrello.

DEHNsecure M 1 ... FM

Art. 971126 DSE M 1 60 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 971125m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971126.wspak

Non siete autorizzati per eseguire un download DEHN.971126.edz

Prodotto 971126 è stato aggiunto al blocco note.

Prodotto 971126 è stato aggiunto al carrello.

Art. 971125 DSE M 1 220 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 971125m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971125.wspak

Non siete autorizzati per eseguire un download DEHN.971125.edz

Prodotto 971125 è stato aggiunto al blocco note.

Prodotto 971125 è stato aggiunto al carrello.

Art. 971127 DSE M 1 242 FM

Non siete autorizzati per eseguire un download 961115.stp

Non siete autorizzati per eseguire un download 961115.igs

Non siete autorizzati per eseguire un download 961115.jt

Non siete autorizzati per eseguire un download 961115.dwg

Non siete autorizzati per eseguire un download 971125m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971127.wspak

Non siete autorizzati per eseguire un download DEHN.971127.edz

Prodotto 971127 è stato aggiunto al blocco note.

Prodotto 971127 è stato aggiunto al carrello.

DEHNsecure M 2P ... (FM)

Art. 971221 DSE M 2P 60

Non siete autorizzati per eseguire un download 951200.stp

Non siete autorizzati per eseguire un download 951200.igs

Non siete autorizzati per eseguire un download 951200.jt

Non siete autorizzati per eseguire un download 951200.dwg

Non siete autorizzati per eseguire un download 971221m_E.dxf

Non siete autorizzati per eseguire un download DEHN.971221.wspak

Non siete autorizzati per eseguire un download DEHN.971221.edz

Prodotto 971221 è stato aggiunto al blocco note.

Prodotto 971221 è stato aggiunto al carrello.

Art. 971226 DSE M 2P 60 FM

Non siete autorizzati per eseguire un download 951205.stp

Non siete autorizzati per eseguire un download 951205.igs

Non siete autorizzati per eseguire un download 951205.jt

Non siete autorizzati per eseguire un download 951205.dwg

Non siete autorizzati per eseguire un download 971226m_E.dxf
