Roof Conductor Holders for Metal Roofs

For fixing additional air-termination systems on metal roofs.
When using two roof conductor holders (clamps / clamping pieces) which have been tested for the respective roof profile, a lightning current carrying capability of 100 kA (10/350 µs) is provided.

For roofs with round standing seam, with clamping piece

2 Prodotti

Art. 223010 DLH KB 6.10 RSF20.25 V2A

GTIN (EAN) 4013364092778, Codice doganale (EU): 85389099, Peso lordo: 186.30 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

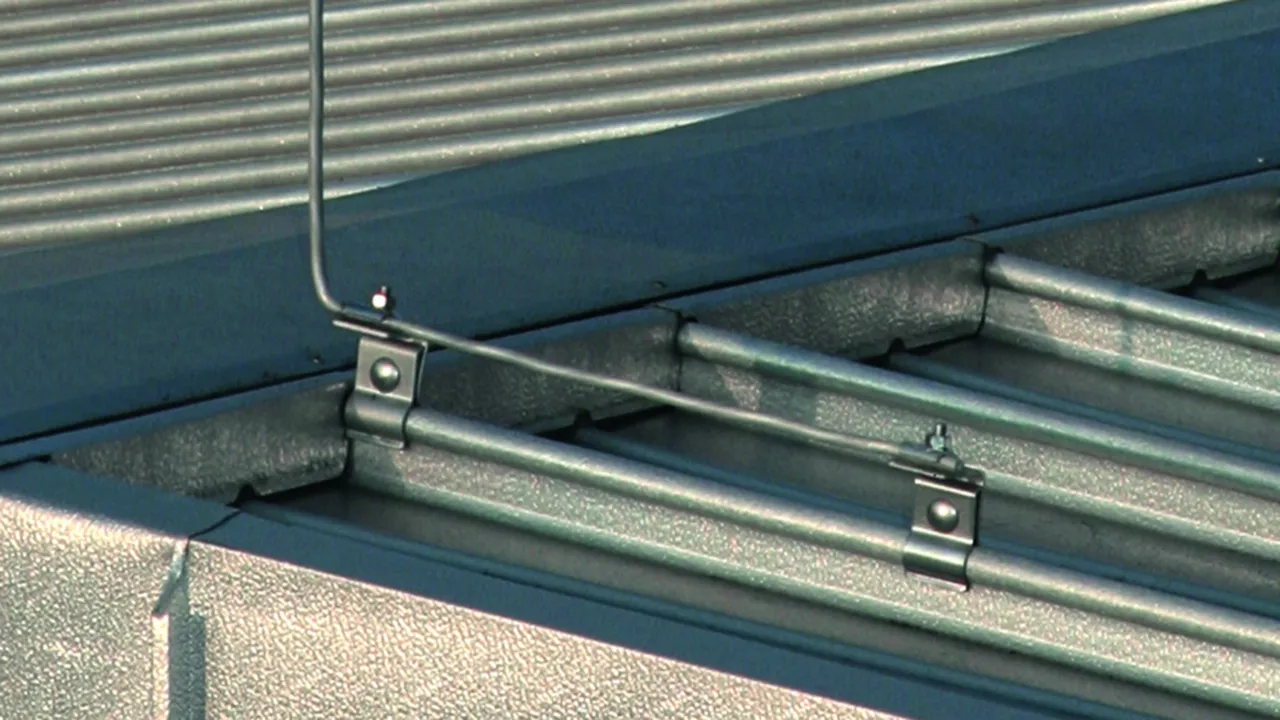

Roof conductor holder for metal roofs with a StSt clamping piece (round standing seam)
Roof conductor holder for metal roofs for fixing additional air-termination systems or air-termination rods on metal
roofs e.g. Part No. 123 021
When using two roof conductor holders (clamps / clamping pieces) which have been tested for the respective roof profile,
a lightning current carrying capability of 100 kA (10/350 µs) is provided.
Material of roof conductor holder: StSt
Clamping range: Ø20-25 mm
Type of conductor holder: clamping piece
Material of conductor holder: StSt
Conductor support Rd: 6-10 mm
Conductor routing: fixed
Standard: EN 62561-1

Brand: DEHN
Type: DLH KB 6.10 RSF20.25 V2A
Part No.: 223010
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	StSt
Clamping range	Ø20-25 mm
Material of conductor holder	StSt
Conductor support Rd	6-10 mm
Conductor routing	fixed
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of roof conductor holder	StSt
Material thickness (t1)	2.5 mm
Clamping range	Ø20-25 mm
Type of conductor holder	clamping piece
Material of conductor holder	StSt
Conductor support Rd	6-10 mm
Conductor routing	fixed
Screw	e M8 x 25 mm
Material screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 223010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 223040 DLH KB 6.10 RSF20.25 AL

GTIN (EAN) 4013364096752, Codice doganale (EU): 85389099, Peso lordo: 102.30 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Roof conductor holder for metal roofs with clamping piece Al (round standing seam)
Roof conductor holder for metal roofs for fixing additional air-termination systems or air-termination rods on metal
roofs e.g. Part No. 123 021
When using two roof conductor holders (clamps / clamping pieces) which have been tested for the respective roof profile,
a lightning current carrying capability of 100 kA (10/350 µs) is provided.
Material of roof conductor holder: Al
Clamping range: Ø20-25 mm
Type of conductor holder: clamping piece
Material of conductor holder: Al
Conductor support Rd: 6-10 mm
Conductor routing: fixed
Standard: EN 62561-1

Brand: DEHN
Type: DLH KB 6.10 RSF20.25 AL
Part No.: 223040
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	Al
Clamping range	Ø20-25 mm
Material of conductor holder	Al
Conductor support Rd	6-10 mm
Conductor routing	fixed
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of roof conductor holder	Al
Material thickness (t1)	3 mm
Clamping range	Ø20-25 mm
Type of conductor holder	clamping piece
Material of conductor holder	Al
Conductor support Rd	6-10 mm
Conductor routing	fixed
Screw	e M8 x 25 mm
Material screw / nut	StSt
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 223040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223040 è stato aggiunto al carrello.

Apri Web-Shop

For roofs with round standing seam, with DEHNgrip

2 Prodotti

Art. 223011 DLH DG 8 RSF20.25 V2A

GTIN (EAN) 4013364092785, Codice doganale (EU): 85389099, Peso lordo: 170.02 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Roof conductor holder for metal roofs with DEHNgrip, StSt (round standing seam)
Roof conductor holder for fixing additional air-termination systems such as air-termination conductors on metal roofs.

Material of roof conductor holder: StSt
Clamping range: Ø20-25 mm
Type of conductor holder: DEHNgrip
Material of conductor holder: StSt
Conductor support Rd: 8 mm
Conductor routing: loose
Standard: EN 62561-4

Brand: DEHN
Type: DLH DG 8 RSF20.25 V2A
Part No.: 223011
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	StSt
Clamping range	Ø20-25 mm
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Standard	EN 62561-4

Material of roof conductor holder	StSt
Material thickness (t1)	2.5 mm
Clamping range	Ø20-25 mm
Type of conductor holder	DEHNgrip
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Screw	e M8 x 25 mm
Material screw / nut	StSt
Standard	EN 62561-4

Prodotto 223011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 223041 DLH DG 8 RSF20.25 AL

GTIN (EAN) 4013364096769, Codice doganale (EU): 85389099, Peso lordo: 99.02 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Roof conductor holder for metal roofs with DEHNgrip, Al (round standing seam)
Roof conductor holder for fixing additional air-termination systems such as air-termination conductors on metal roofs.

Material of roof conductor holder: Al
Clamping range: Ø20-25 mm
Type of conductor holder: DEHNgrip
Material of conductor holder: StSt
Conductor support Rd: 8 mm
Conductor routing: loose
Standard: EN 62561-4

Brand: DEHN
Type: DLH DG 8 RSF20.25 AL
Part No.: 223041
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	Al
Clamping range	Ø20-25 mm
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Standard	EN 62561-4

Material of roof conductor holder	Al
Material thickness (t1)	3 mm
Clamping range	Ø20-25 mm
Type of conductor holder	DEHNgrip
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Screw	e M8 x 25 mm
Material screw / nut	StSt
Standard	EN 62561-4

Prodotto 223041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223041 è stato aggiunto al carrello.

Apri Web-Shop

For roofs with clamping seam, with clamping piece (e.g. RIB ROOF Speed 500 by Zambelli)

1 Prodotto

Art. 223070 DLH KB 6.10 KF18.22 AL

GTIN (EAN) 4013364108738, Codice doganale (EU): 85389099, Peso lordo: 105.62 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Roof conductor holder for metal roofs with clamping piece, Al (clamping seam)
Roof conductor holder for metal roofs for fixing additional air-termination systems or conductors on metal roofs (e.g. Part No. 123 021).
When using two roof conductor holders (clamps / clamping pieces) which have been tested for the respective roof profile,
a lightning current carrying capability of 100 kA (10/350 µs) is provided.
Material of roof conductor holder: Al
Clamping range: approx. 18 / 22 mm
Type of conductor holder: clamping piece
Material of conductor holder: Al
Conductor support Rd: 6-10 mm
Conductor routing: fixed
Standard: EN 62561-1

Brand: DEHN
Type: DLH KB 6.10 KF18.22 AL
Part No.: 223070
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	Al
Clamping range	approx. 18 / 22 mm
Material of conductor holder	Al
Conductor support Rd	6-10 mm
Conductor routing	fixed
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of roof conductor holder	Al
Material thickness (t1)	3 mm
Clamping range	approx. 18 / 22 mm
Type of conductor holder	clamping piece
Material of conductor holder	Al
Conductor support Rd	6-10 mm
Conductor routing	fixed
Screw	e M8 x 25 mm
Material screw / nut	StSt
Lightning current carrying capability (10/350 µs)	& *⁾
Standard	EN 62561-1
Application note	tightening torque 5 Nm at the clamping seam
*⁾ For exact assignment, see test certificate.

Prodotto 223070 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223070 è stato aggiunto al carrello.

Apri Web-Shop

For roofs with clamping seam, with DEHNgrip (e.g. RIB-ROOF Speed 500 by Zambelli)

1 Prodotto

Art. 223071 DLH DG 8 KF18.22 AL

GTIN (EAN) 4013364108745, Codice doganale (EU): 85389099, Peso lordo: 96.80 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Roof conductor holder for metal roofs with DEHNgrip conductor holder (clamping seam)
Roof conductor holder for metal roofs for fixing additional air-termination systems
Material of roof conductor holder: Al
Clamping range: approx. 18 / 22 mm
Type of conductor holder: DEHNgrip
Material of conductor holder: StSt
Conductor support Rd: 8 mm
Conductor routing: loose
Standard: EN 62561-1

Brand: DEHN
Type: DLH DG 8 KF18.22 AL
Part No.: 223071
or equivalent.

Caratteristiche tecniche

Material of roof conductor holder	Al
Clamping range	approx. 18 / 22 mm
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Standard	EN 62561-1

Material of roof conductor holder	Al
Material thickness (t1)	3 mm
Clamping range	approx. 18 / 22 mm
Type of conductor holder	DEHNgrip
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Screw	e M8 x 25 mm
Material screw / nut	StSt
Standard	EN 62561-1
Application note	tightening torque 5 Nm at the clamping seam

Prodotto 223071 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223071 è stato aggiunto al carrello.

Apri Web-Shop

For roofs with standing seam, with clamping piece

1 Prodotto

Art. 365059 FK KB 6.10 KBF0.7 8 W V2A

GTIN (EAN) 4013364091856, Codice doganale (EU): 85359000, Peso lordo: 136.30 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Seam clamps with increased connection area (angled), StSt
Seam clamp with enlarged contact surface for fixing additional air-termination systems or air-termination rods on metal roofs (e.g. Part No. 123 021).
When using two roof conductor holders (clamps / clamping pieces) which have been tested for the respective roof profile,
a lightning current carrying capability of 100 kA (10/350 µs) is provided.
Material of roof conductor holder: StSt
Clamping range: 0.7-8 mm
Type of conductor holder: clamping piece
Material of conductor holder: StSt
Conductor support Rd: 6-10 mm
Conductor routing: fixed
Standard: EN 62561-1

Brand: DEHN
Type: FK KB 6.10 KBF0.7 8 W V2A
Part No.: 365059
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	StSt
Clamping range	0.7-8 mm
Material of conductor holder	StSt
Conductor support Rd	6-10 mm
Conductor routing	fixed
Standard	EN 62561-1

Material of roof conductor holder	StSt
Material thickness (t1)	2,5 mm
Clamping range	0.7-8 mm
Type of conductor holder	clamping piece
Material of conductor holder	StSt
Conductor support Rd	6-10 mm
Conductor routing	fixed
Screw	e M8 x 25 mm
Material screw / nut	StSt
Standard	EN 62561-1

Prodotto 365059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365059 è stato aggiunto al carrello.

Apri Web-Shop

For roofs with standing seam, with DEHNgrip

1 Prodotto

Art. 223031 DLH DG 8 SF0.7 8 V2A

GTIN (EAN) 4013364092815, Codice doganale (EU): 85389099, Peso lordo: 119.30 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Roof conductor holder for metal roofs with DEHNgrip, StSt (standing seam)
Roof conductor holder for fixing additional air-termination systems on metal roofs.

Material of roof conductor holder: StSt
Clamping range: 0.7-8 mm
Type of conductor holder: DEHNgrip
Material of conductor holder: StSt
Conductor support Rd: 8 mm
Conductor routing: loose
Standard: EN 62561-4

Brand: DEHN
Type: DLH DG 8 SF0.7 8 V2A
Part No.: 223031
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	StSt
Clamping range	0.7-8 mm
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Standard	EN 62561-4

Material of roof conductor holder	StSt
Material thickness (t1)	2.5 mm
Clamping range	0.7-8 mm
Type of conductor holder	DEHNgrip
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Screw	e M8 x 25 mm
Material screw / nut	StSt
Standard	EN 62561-4

Prodotto 223031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223031 è stato aggiunto al carrello.

Apri Web-Shop

For trapezoidal roofs, with clamping piece

Hung into the fixing screws of the roof.

1 Prodotto

Art. 223020 DLH KB 6.10 TD B8.5 V2A

GTIN (EAN) 4013364092792, Codice doganale (EU): 85389099, Peso lordo: 123.30 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Roof conductor holder for metal roofs with clamping piece, StSt (trapezoidal)
Roof conductor holder for metal roofs for fixing additional air-termination systems on metal roofs.

Material of roof conductor holder: StSt
Type of conductor holder: clamping piece
Material of conductor holder: StSt
Conductor support Rd: 6-10 mm
Conductor routing: fixed

Brand: DEHN
Type: DLH KB 6.10 TD B8.5 V2A
Part No.: 223020
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	StSt
Material of conductor holder	StSt
Conductor support Rd	6-10 mm
Conductor routing	fixed

Prodotto 223020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223020 è stato aggiunto al carrello.

Apri Web-Shop

For trapezoidal roofs, with DEHNgrip

Hung into the fixing screws of the roof.

1 Prodotto

Art. 223021 DLH DG 8 TD B8.5 V2A

GTIN (EAN) 4013364092808, Codice doganale (EU): 85389099, Peso lordo: 105.30 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Roof conductor holder for metal roofs with DEHNgrip, StSt (trapezoidal)
Roof conductor holder for metal roofs for fixing additional air-termination systems on metal roofs.

Material of roof conductor holder: StSt
Type of conductor holder: DEHNgrip
Material of conductor holder: StSt
Conductor support Rd: 8 mm
Conductor routing: loose
Standard: EN 62561-4

Brand: DEHN
Type: DLH DG 8 TD B8.5 V2A
Part No.: 223021
or equivalent.

Certificati

Caratteristiche tecniche

Material of roof conductor holder	StSt
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Standard	EN 62561-4

Material of roof conductor holder	StSt
Material thickness (t1)	2.5 mm
Type of conductor holder	DEHNgrip
Height of conductor holder	20 mm
Material of conductor holder	StSt
Conductor support Rd	8 mm
Conductor routing	loose
Fixing possibility	for clamping at the screw head
Standard	EN 62561-4

Prodotto 223021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 223021 è stato aggiunto al carrello.

Apri Web-Shop

Roof Conductor Holders for Metal Roofs

For roofs with round standing seam, with clamping piece

Art. 223010 DLH KB 6.10 RSF20.25 V2A

Non siete autorizzati per eseguire un download 223010.stp

Non siete autorizzati per eseguire un download 223010.igs

Non siete autorizzati per eseguire un download 223010.jt

Non siete autorizzati per eseguire un download 223010.dwg

Non siete autorizzati per eseguire un download 223010m_D.dxf

Prodotto 223010 è stato aggiunto al blocco note.

Prodotto 223010 è stato aggiunto al carrello.

Art. 223040 DLH KB 6.10 RSF20.25 AL

Non siete autorizzati per eseguire un download 223010.stp

Non siete autorizzati per eseguire un download 223010.igs

Non siete autorizzati per eseguire un download 223010.jt

Non siete autorizzati per eseguire un download 223010.dwg

Non siete autorizzati per eseguire un download 223010m_D.dxf

Prodotto 223040 è stato aggiunto al blocco note.

Prodotto 223040 è stato aggiunto al carrello.

For roofs with round standing seam, with DEHNgrip

Art. 223011 DLH DG 8 RSF20.25 V2A

Non siete autorizzati per eseguire un download 223011.stp

Non siete autorizzati per eseguire un download 223011.igs

Non siete autorizzati per eseguire un download 223011.jt

Non siete autorizzati per eseguire un download 223011.dwg

Non siete autorizzati per eseguire un download 223011m_D.dxf

Prodotto 223011 è stato aggiunto al blocco note.

Prodotto 223011 è stato aggiunto al carrello.

Art. 223041 DLH DG 8 RSF20.25 AL

Non siete autorizzati per eseguire un download 223011.stp

Non siete autorizzati per eseguire un download 223011.igs

Non siete autorizzati per eseguire un download 223011.igs

Non siete autorizzati per eseguire un download 223011.dwg

Non siete autorizzati per eseguire un download 223011m_D.dxf

Prodotto 223041 è stato aggiunto al blocco note.

Prodotto 223041 è stato aggiunto al carrello.

For roofs with clamping seam, with clamping piece (e.g. RIB ROOF Speed 500 by Zambelli)

Art. 223070 DLH KB 6.10 KF18.22 AL

Non siete autorizzati per eseguire un download 223070.stp

Non siete autorizzati per eseguire un download 223070.igs

Non siete autorizzati per eseguire un download 223070.jt

Non siete autorizzati per eseguire un download 223070.dwg

Non siete autorizzati per eseguire un download 223070m_D.dxf

Prodotto 223070 è stato aggiunto al blocco note.

Prodotto 223070 è stato aggiunto al carrello.

For roofs with clamping seam, with DEHNgrip (e.g. RIB-ROOF Speed 500 by Zambelli)

Art. 223071 DLH DG 8 KF18.22 AL

Non siete autorizzati per eseguire un download 223071.stp

Non siete autorizzati per eseguire un download 223071.igs

Non siete autorizzati per eseguire un download 223071.jt

Non siete autorizzati per eseguire un download 223071.dwg

Non siete autorizzati per eseguire un download 223071m_D.dxf

Prodotto 223071 è stato aggiunto al blocco note.

Prodotto 223071 è stato aggiunto al carrello.

For roofs with standing seam, with clamping piece

Art. 365059 FK KB 6.10 KBF0.7 8 W V2A

Non siete autorizzati per eseguire un download 365059.stp

Non siete autorizzati per eseguire un download 365059.igs

Non siete autorizzati per eseguire un download 365059.jt

Non siete autorizzati per eseguire un download 365059.dwg

Non siete autorizzati per eseguire un download 365059m_D.dxf

Prodotto 365059 è stato aggiunto al blocco note.

Prodotto 365059 è stato aggiunto al carrello.

For roofs with standing seam, with DEHNgrip

Art. 223031 DLH DG 8 SF0.7 8 V2A

Non siete autorizzati per eseguire un download 223031.stp

Non siete autorizzati per eseguire un download 223031.igs

Non siete autorizzati per eseguire un download 223031.jt

Non siete autorizzati per eseguire un download 223031.dwg

Non siete autorizzati per eseguire un download 223031m_D.dxf

Prodotto 223031 è stato aggiunto al blocco note.

Prodotto 223031 è stato aggiunto al carrello.

For trapezoidal roofs, with clamping piece

Art. 223020 DLH KB 6.10 TD B8.5 V2A

Non siete autorizzati per eseguire un download 223020.stp

Non siete autorizzati per eseguire un download 223020.igs

Non siete autorizzati per eseguire un download 223020.jt

Non siete autorizzati per eseguire un download 223020.dwg

Non siete autorizzati per eseguire un download 223020m_D.dxf

Prodotto 223020 è stato aggiunto al blocco note.

Prodotto 223020 è stato aggiunto al carrello.
