Roof Conductor Holders for Flat Roofs with Fixing Holes

For installing air-termination systems on flat roofs and walls.

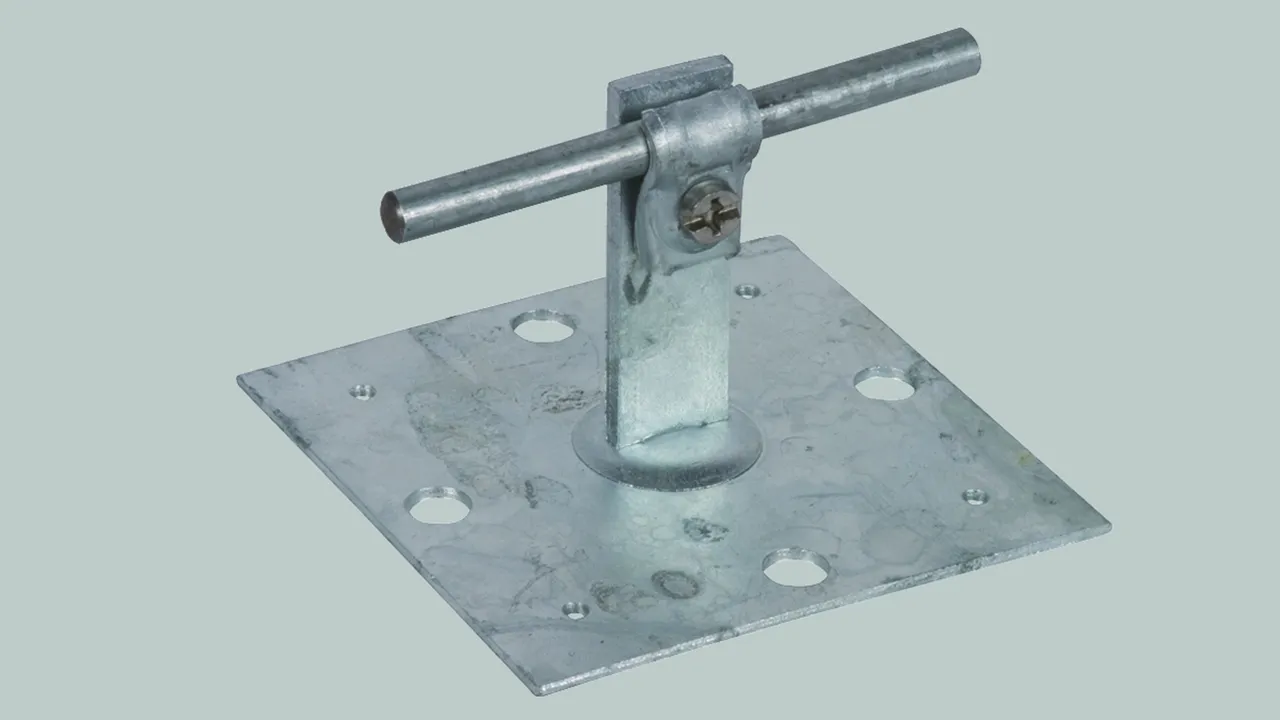

Type St/tZn, large

With conductor holder DEHNQUICK, fixed conductor routing, height up to the centre of the conductor of 60 mm.

1 Prodotto

Art. 202060 DLH DQ 6.10 GP100X100 STTZN

GTIN (EAN) 4013364022263, Codice doganale (EU): 85389099, Peso lordo: 230.96 g, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 202060.stp

      Non siete autorizzati per eseguire un download 202060.stp

      Login
    • 202060.igs

      Non siete autorizzati per eseguire un download 202060.igs

      Login
    • 202060.jt

      Non siete autorizzati per eseguire un download 202060.jt

      Login
    • 202060.dwg

      Non siete autorizzati per eseguire un download 202060.dwg

      Login
    • 202060m_D.dxf

      Non siete autorizzati per eseguire un download 202060m_D.dxf

      Login
Roof conductor holder for flat roofs with fixing holes
Roof conductor holder for flat roofs with fixing holes
for installing air-termination systems on flat
roofs and walls
With DEHNQUICK conductor holder
Material of roof conductor holder: St/tZn
Dimensions: 100 x 100 mm
Material of conductor holder: St/tZn

Brand: DEHN
Type: DLH DQ 6.10 GP100X100 STTZN
Part No.: 202060
or equivalent.

Certificati



Caratteristiche tecniche

Material of roof conductor holder St/tZn
Dimensions 100 x 100 mm
Fixing [4x] Ø4 / [4x] Ø10 mm
Material of conductor holder St/tZn
Conductor support Rd 6-10 mm

Prodotto 202060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202060 è stato aggiunto al carrello.

Apri Web-Shop

Type St/tZn, small

With conductor holder DEHNQUICK, fixed conductor routing, height up to the centre of the conductor of 60 mm.

1 Prodotto

Art. 202030 DLH DQ 6.10 GP50X60 STTZN

GTIN (EAN) 4013364022362, Codice doganale (EU): 85389099, Peso lordo: 116.30 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 202030.stp

      Non siete autorizzati per eseguire un download 202030.stp

      Login
    • 202030.igs

      Non siete autorizzati per eseguire un download 202030.igs

      Login
    • 202030.jt

      Non siete autorizzati per eseguire un download 202030.jt

      Login
    • 202030.dwg

      Non siete autorizzati per eseguire un download 202030.dwg

      Login
    • 202030m_D.dxf

      Non siete autorizzati per eseguire un download 202030m_D.dxf

      Login
Roof conductor holder for flat roofs with fixing holes
Roof conductor holder for flat roofs with fixing holes
for installing air-termination systems on flat
roofs and walls
With DEHNQUICK conductor holder
Material of roof conductor holder: St/tZn
Dimensions: 50 x 60 mm
Material of conductor holder: St/tZn

Brand: DEHN
Type: DLH DQ 6.10 GP50X60 STTZN
Part No.: 202030
or equivalent.

Certificati



Caratteristiche tecniche

Material of roof conductor holder St/tZn
Dimensions 50 x 60 mm
Fixing [4x] Ø5.2 mm
Material of conductor holder St/tZn
Conductor support Rd 6-10 mm

Prodotto 202030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202030 è stato aggiunto al carrello.

Apri Web-Shop

Round fixing plate, St/tZn, large

Plate with threaded bolt M8, e.g. for DEHNsnap or DEHNhold for use on, e.g. roofing felt, concrete, steel and brickwork.

1 Prodotto

Art. 297015 BP D100 GBM8 4XB10 4XB4 STTZN

GTIN (EAN) 4013364023383, Codice doganale (EU): 73269098, Peso lordo: 135.40 g, UM: 25.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 297015.stp

      Non siete autorizzati per eseguire un download 297015.stp

      Login
    • 297015.igs

      Non siete autorizzati per eseguire un download 297015.igs

      Login
    • 297015.jt

      Non siete autorizzati per eseguire un download 297015.jt

      Login
    • 297015.dwg

      Non siete autorizzati per eseguire un download 297015.dwg

      Login
    • 297015.stp

      Non siete autorizzati per eseguire un download 297015.stp

      Login
Roof conductor holder for flat roofs with fixing holes
Roof conductor holder for flat roofs with fixing holes for installation of air-termination systems on flat
roofs and walls
Plate with threaded bolt M8, e.g. for DEHNsnap or twin screw cleat,
for use on, e.g. roofing felt, concrete, steel and brickwork
Material of roof conductor holder: St/tZn
Dimensions: approx. Ø100 mm

Brand: DEHN
Type: BP D100 GBM8 4XB10 4XB4 STTZN
Part No.: 297015
or equivalent.

Certificati



Caratteristiche tecniche

Material of roof conductor holder St/tZn
Dimensions approx. Ø100 mm
Fixing [4x] Ø4 / [4x] Ø10 mm

Prodotto 297015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297015 è stato aggiunto al carrello.

Apri Web-Shop

Round fixing plate, plastic, small

Plate with threaded bolt M8, e.g. for DEHNsnap or DEHNhold for use on, e.g. roofing felt, concrete, steel and brickwork.

1 Prodotto

Art. 297025 BP D40 GBM8 4XB4 K GR

GTIN (EAN) 4013364023390, Codice doganale (EU): 39269097, Peso lordo: 5.40 g, UM: 100.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 297025.stp

      Non siete autorizzati per eseguire un download 297025.stp

      Login
    • 297025.igs

      Non siete autorizzati per eseguire un download 297025.igs

      Login
    • 297025.jt

      Non siete autorizzati per eseguire un download 297025.jt

      Login
    • 297025.dwg

      Non siete autorizzati per eseguire un download 297025.dwg

      Login
    • 297025m_D.dxf

      Non siete autorizzati per eseguire un download 297025m_D.dxf

      Login
Roof conductor holder for flat roofs with fixing holes
Roof conductor holder for flat roofs with fixing holes for installation of air-termination systems on flat
roofs and walls
Plate with threaded M8 bolt, e.g. for DEHNsnap or twin screw cleat,
for use on, e.g. roofing felt, concrete, steel and brickwork
Material of roof conductor holder: plastic
Dimensions: Ø40 mm

Brand: DEHN
Type: BP D40 GBM8 4XB4 K GR
Part No.: 297025
or equivalent.

Certificati



Caratteristiche tecniche

Material of roof conductor holder plastic
Colour grey ●
Dimensions Ø40 mm
Fixing [4x] Ø4 mm

Prodotto 297025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297025 è stato aggiunto al carrello.

Apri Web-Shop
