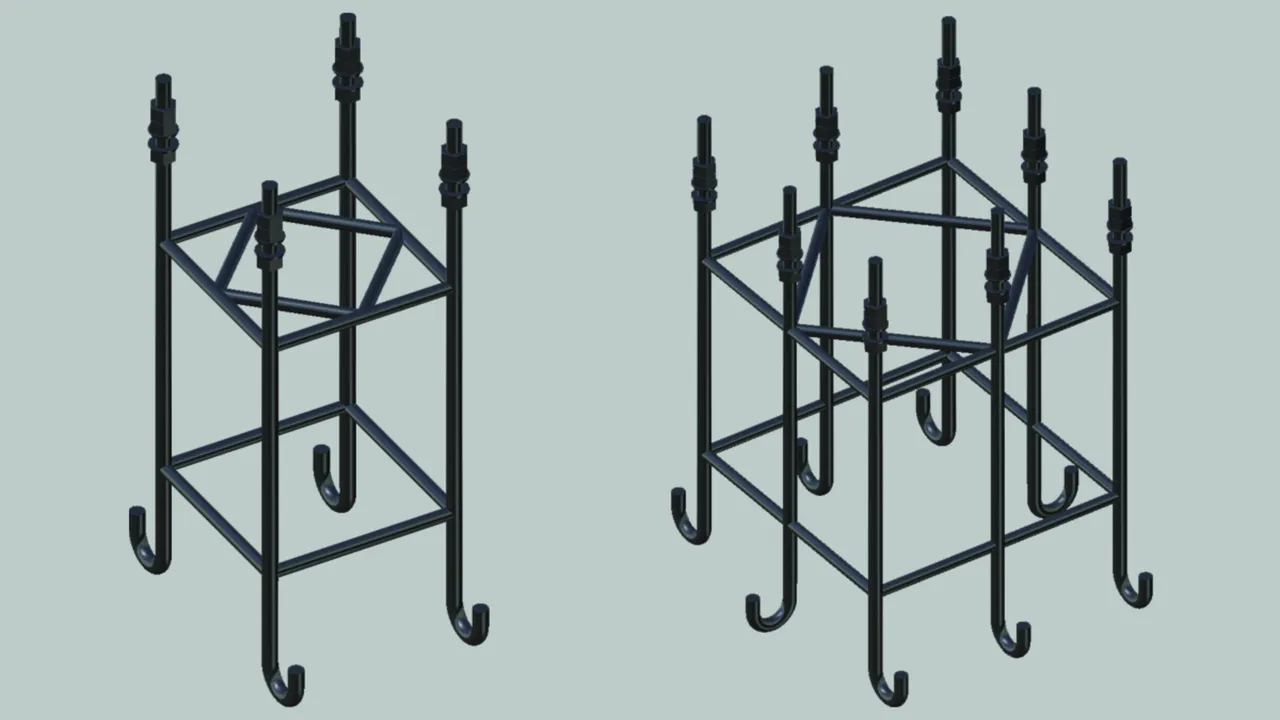

Foundation Basket for On-site Concrete Foundations

With threaded bolts for setting in concrete, suitable for the flange plate of telescopic lightning protection masts.
For detailed information on the telescopic system, foundation and erection, see the installation instructions.

Small design

For masts with a height above ground level from 13.35 m to 19.35 m (Part No. 103 013 / 103 016 / 103 019).
Flange plate 400 x 400 mm.

1 Prodotto

Art. 103040 AKO TBM FP400

GTIN (EAN) 4013364129894, Codice doganale (EU): 73089098, Peso lordo: 22.90 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 103040.stp

      Non siete autorizzati per eseguire un download 103040.stp

      Login
    • 103040.igs

      Non siete autorizzati per eseguire un download 103040.igs

      Login
    • 103040.jt

      Non siete autorizzati per eseguire un download 103040.jt

      Login
    • 103040.dwg

      Non siete autorizzati per eseguire un download 103040.dwg

      Login
    • 103040m_E.dxf

      Non siete autorizzati per eseguire un download 103040m_E.dxf

      Login
Foundation basket for on-site concrete foundation, small
Foundation basket for on-site concrete foundation
For setting in concrete, with threaded bolts,
suitable for the flange plate of telescopic lightning protection masts
for heights above ground level from 13.35 to 19.35 m
(Part No. 103 013 / 103 016 / 103 019)
for flange plate 400x400 mm
Material: steel
Dimensions: 472 x 324 x 870 mm
Type of threaded bolt: 4x M24 (300 x 300 mm)

Brand: DEHN
Type: AKO TBM FP400
Part No.: 103040
or equivalent.



Caratteristiche tecniche

Material steel
Dimensions 472 x 324 x 870 mm
Type of threaded bolt 4x M24 (300 x 300 mm)

Prodotto 103040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103040 è stato aggiunto al carrello.

Apri Web-Shop

Large design

For masts with a height above ground level from 22.35 m to 24.85 m (Part No. 103 022 or 103 025).
Flange plate 565 x 565 mm.

1 Prodotto

Art. 103041 AKO TBM FP565

GTIN (EAN) 4013364129900, Codice doganale (EU): 73089098, Peso lordo: 38.00 kg, UM: 1.00 pc(s)

Immagini

Maggior informazioni

  • File CAD
    • 103041.stp

      Non siete autorizzati per eseguire un download 103041.stp

      Login
    • 103041.igs

      Non siete autorizzati per eseguire un download 103041.igs

      Login
    • 103041.jt

      Non siete autorizzati per eseguire un download 103041.jt

      Login
    • 103041.dwg

      Non siete autorizzati per eseguire un download 103041.dwg

      Login
    • 103041m_E.dxf

      Non siete autorizzati per eseguire un download 103041m_E.dxf

      Login
Foundation basket for on-site concrete foundation, large
Foundation basket for on-site concrete foundation
For setting in concrete, with threaded bolts,
suitable for the flange plate of telescopic lightning protection masts
for heights above ground level 22.35 + 24.85 m
(Part No. 103 022 + 103 025)
for flange plate 565x565 mm
Material: steel
Dimensions: 662 x 662 x 870 mm
Type of threaded bolt: 8x M24 (490 x 490 mm)

Brand: DEHN
Type: AKO TBM FP565
Part No.: 103041
or equivalent.



Caratteristiche tecniche

Material steel
Dimensions 662 x 662 x 870 mm
Type of threaded bolt 8x M24 (490 x 490 mm)

Prodotto 103041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103041 è stato aggiunto al carrello.

Apri Web-Shop
