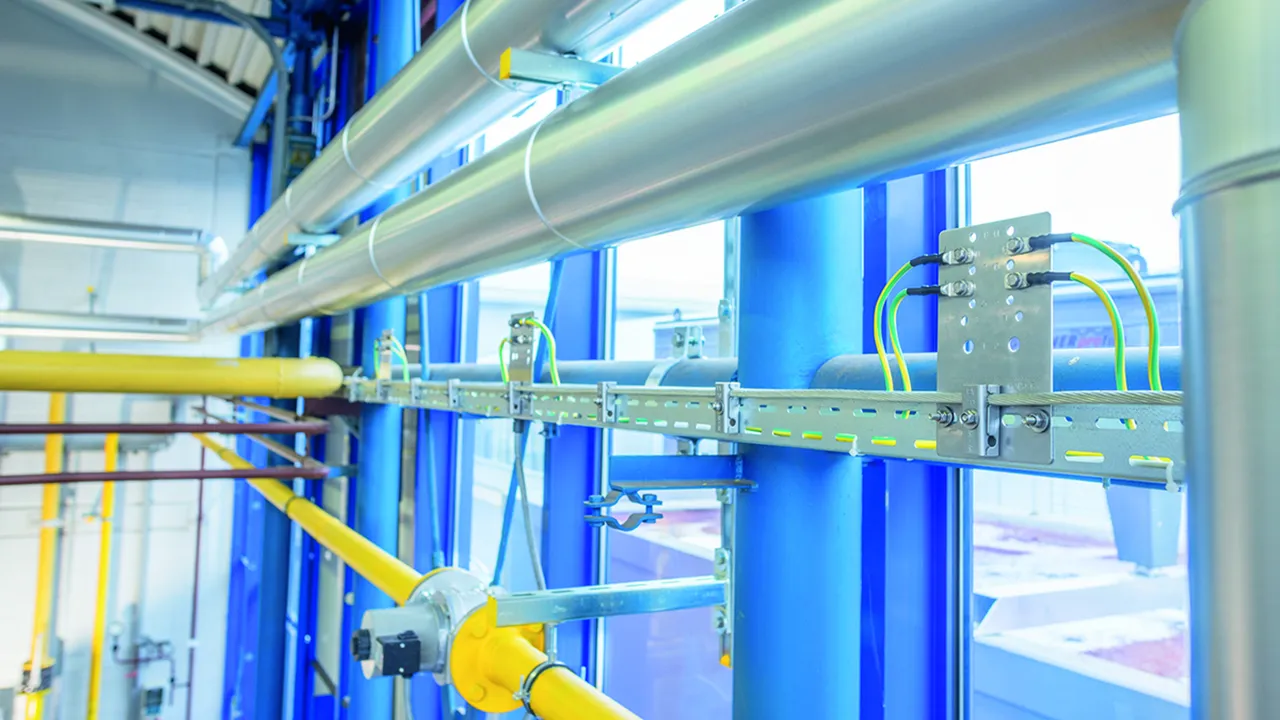

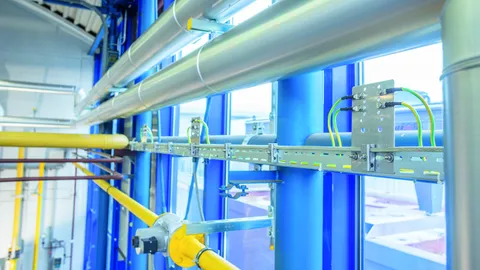

Equipotential Bonding on Cable Tray Systems for Ex Zone 2/22

The equipotential bonding system is mounted on cable tray systems. All conductive system parts and electrical equipment are integrated in the Ex equipotential bonding by means of equipotential bonding plates and clamps as well as a closed ring equipotential bonding conductor.

Maggior informazioni

Argomenti simili

EB clamp for cable trays and EB plate

Equipotential bonding clamp for cable trays

Connection only with ring equipotential bonding conductor (tinned copper cable)
For mounting on the perforated cable tray or on the equipotential bonding plate (PAP 1 / PAP 2)
EB clamp to be mounted approx. every 0.5 m

6 Prodotti

Art. 306200 PAK 35 M8 EX KB ER

GTIN (EAN) 4013364327368, Codice doganale (EU): 85359000, Peso lordo: 113.40 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 35 mm², Cu/gal Sn
Material No.: 1.4301
ASTM / AISI:: AISI 304
EX zone: 2/22

Brand: DEHN
Type: PAK 35 M8 EX KB ER
Part No.: 306200
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	35 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	35 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Prodotto 306200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306200 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306201 PAK 50 M8 EX KB ER

GTIN (EAN) 4013364327375, Codice doganale (EU): 85359000, Peso lordo: 128.80 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 50 mm², Cu/gal Sn
Material No.: 1.4301
ASTM / AISI:: AISI 304
EX zone: 2/22

Brand: DEHN
Type: PAK 50 M8 EX KB ER
Part No.: 306201
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	50 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22

Prodotto 306201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306202 PAK 70 M8 EX KB ER

GTIN (EAN) 4013364327351, Codice doganale (EU): 85359000, Peso lordo: 110.00 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 70 mm², Cu/gal Sn
Material No.: 1.4301
ASTM / AISI:: AISI 304
EX zone: 2/22

Brand: DEHN
Type: PAK 70 M8 EX KB ER
Part No.: 306202
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	70 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	70 mm², Cu /gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Prodotto 306202 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306202 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306204 PAK 35 M6 EX KB ER

GTIN (EAN) 4013364336766, Codice doganale (EU): 85359000, Peso lordo: 98.20 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

File CAD

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	35 mm², Cu /gal Sn
Screw	M6 x 35 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22

Prodotto 306204 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306204 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306205 PAK 50 M6 EX KB ER

GTIN (EAN) 4013364336773, Codice doganale (EU): 85359000, Peso lordo: 95.60 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 50 mm², Cu/gal Sn
Material No.: 1.4301
ASTM / AISI:: AISI 304
EX zone: 2/22

Brand: DEHN
Type: PAK 50 M6 EX KB ER
Part No.: 306205
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	50 mm², Cu /gal Sn
Screw	M6 x 35 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22

Prodotto 306205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306205 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306206 PAK 70 M6 EX KB ER

GTIN (EAN) 4013364336780, Codice doganale (EU): 85359000, Peso lordo: 94.20 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp on the laterally
perforated cable tray, cable rack
or wide span cable tray with perforations
as well as for the fixing on the EB plate PAP1-EX-KB-ER
or PAP2-EX-KB-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 70 mm², Cu/gal Sn
Material No.: 1.4301
ASTM / AISI:: AISI 304
EX zone: 2/22

Brand: DEHN
Type: PAK 70 M6 EX KB ER
Part No.: 306206
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP 1 EX KB ER or PAP 2 EX KB ER or cable tray or wide span cable tray
Clamping range EB ring conductor	70 mm², Cu /gal Sn
Screw	M6 x 35 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22

Prodotto 306206 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306206 è stato aggiunto al carrello.

Apri Web-Shop

EB clamp for wire cable trays

Equipotential bonding clamp PAK for wire cable trays

Connection only with ring equipotential bonding conductor 35 mm², Part No. 832 838 (tinned copper cable)
For mounting on the wire cable tray or on the EB plate (PAP 1 / PAP 2)
EB clamp to be mounted approx. every 0.5 m

1 Prodotto

Art. 306203 PAK 35 M8 EX GI ER

GTIN (EAN) 4013364327382, Codice doganale (EU): 85359000, Peso lordo: 128.80 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding clamp for cable tray systems
Equipotential bonding clamp for the installation
of a ring equipotential bonding conductor
for being mounted as single clamp laterally on the
wire cable tray, as well as for the fixing on the EB plate
PAP1-EX-GI-ER or PAP2-EX-GI-ER
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 35 mm², Cu/gal Sn
Material No.: 1.4301
ASTM / AISI:: AISI 304
EX zone: 2/22

Brand: DEHN
Type: PAK 35 M8 EX GI ER
Part No.: 306203
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP 1 EX GI ER / PAP 2 EX GI ER or wire cable tray
Clamping range EB ring conductor	35 mm², Cu/gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Connection to	PAP 1 EX GI ER / PAP 2 EX GI ER or wire cable tray
Clamping range EB ring conductor	35 mm², Cu/gal Sn
Screw	M8 x 40 mm
Material of screw / nut	StSt
Material No.	1.4301
ASTM / AISI:	AISI 304
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Prodotto 306203 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306203 è stato aggiunto al carrello.

Apri Web-Shop

EB plate for cable trays

Equipotential bonding plate for cable trays

For attaching the equipotential bonding clamp for the ring equipotential bonding conductor (tin-plated copper cable)
For mounting on the cable tray with side perforations

2 Prodotti

Art. 306210 PAP 1 EX KB ER

GTIN (EAN) 4013364327399, Codice doganale (EU): 85359000, Peso lordo: 374.00 g, UM: 15.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for mounting on
laterally perforated cable trays, cable ducts
or perforated wide span cable trays
as support of the EB clamp for cable trays (KB)
for use in Ex zone 2/22
Material: StSt
Connection holes for EB conductor with cable lug: 3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
EX zone: 2/22

Brand: DEHN
Type: PAP 1 EX KB ER
Part No.: 306210
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Dimensions	120 x 180 mm
Connection holes for EB conductor with cable lug	3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Dimensions	120 x 180 mm
Connection holes for EB conductor with cable lug	3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Prodotto 306210 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306210 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306211 PAP 2 EX KB ER

GTIN (EAN) 4013364327405, Codice doganale (EU): 85359000, Peso lordo: 401.00 g, UM: 15.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on laterally perforated cable trays, cable ducts
or perforated wide span cable trays
as support of the EB clamp for cable trays (KB)
for use in Ex zone 2/22
Material: StSt
Connection holes for EB conductor with cable lug: 2x Ø11 mm, 12x Ø7 mm
EX zone: 2/22

Brand: DEHN
Type: PAP 2 EX KB ER
Part No.: 306211
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Dimensions	120 x 195 mm
Connection holes for EB conductor with cable lug	2x Ø11 mm, 12x Ø7 mm
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Dimensions	120 x 195 mm
Connection holes for EB conductor with cable lug	2x Ø11 mm, 12x Ø7 mm
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Prodotto 306211 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306211 è stato aggiunto al carrello.

Apri Web-Shop

EB plate for wire cable trays

Equipotential bonding plate for wire cable trays

For attaching the equipotential bonding clamp for the ring equipotential bonding conductor (tin-plated copper cable)
For mounting on the wire cable tray

2 Prodotti

Art. 306212 PAP 1 EX GI ER

GTIN (EAN) 4013364327412, Codice doganale (EU): 85359000, Peso lordo: 384.00 g, UM: 15.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on wire cable trays and
as support of the EB clamp for wire cable trays (GI)
for use in Ex zone 2/22
Material: StSt
Connection holes for EB conductor with cable lug: 3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
EX zone: 2/22

Brand: DEHN
Type: PAP 1 EX GI ER
Part No.: 306212
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Dimensions	120 x 180 mm
Connection holes for EB conductor with cable lug	3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for wire cable tray	wire cable tray [4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Dimensions	120 x 180 mm
Connection holes for EB conductor with cable lug	3x Ø11 mm, 3x Ø9 mm, strain relief 3x cable clamp M6
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for wire cable tray	wire cable tray [4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Prodotto 306212 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306212 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306213 PAP 2 EX GI ER

GTIN (EAN) 4013364327429, Codice doganale (EU): 85359000, Peso lordo: 391.50 g, UM: 15.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding plate for cable tray systems
Equipotential bonding plate for being mounted
on wire cable trays and
as support of the EB clamp for wire cable trays (GI)
for use in Ex zone 2/22
Material: StSt
Connection holes for EB conductor with cable lug: 2x Ø11 mm, 12x Ø7 mm
EX zone: 2/22

Brand: DEHN
Type: PAP 2 EX GI ER
Part No.: 306213
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Dimensions	120 x 195 mm
Connection holes for EB conductor with cable lug	2x Ø11 mm, 12x Ø7 mm
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for wire cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Material	StSt
Dimensions	120 x 195 mm
Connection holes for EB conductor with cable lug	2x Ø11 mm, 12x Ø7 mm
Connection possibilities for EB clamps	PAK ... EX KB ER
Fixing holes for wire cable tray	[4x] 9 x 20 / [1x] 9 x 9 mm
EX zone	2/22
Short-circuit current AC (50 Hz / 5 s)	1.5 kA
Short-circuit current DC (5 s)	250 A

Prodotto 306213 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306213 è stato aggiunto al carrello.

Apri Web-Shop

EB pipe clamps

Equipotential bonding pipe clamp (SBD 60 PAK 35)

For connection only with ring equipotential bonding conductors (35 mm)², Part no.832 838 (tin-plated copper cable)
For mounting on round pipe DN50 (60 mm)
EB clamp to be mounted approx. every 0.5 m

1 Prodotto

Art. 306220 SBD 60 PAK 35 EX ER

GTIN (EAN) 4013364327436, Codice doganale (EU): 85359000, Peso lordo: 408.00 g, UM: 50.00 pc(s)

Immagini

Maggior informazioni

File CAD

Equipotential bonding pipe clamp for cable tray systems
Equipotential bonding pipe clamp
with clamp for the installation
of a ring equipotential bonding conductor
on a round pipe N50
for use in Ex zone 2/22
Material: StSt
Clamping range EB ring conductor: 35 mm², Cu/gal Sn
EX zone: 2/22

Brand: DEHN
Type: SBD 60 PAK 35 EX ER
Part No.: 306220
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Dimensions	Ø60 mm
Clamping range EB ring conductor	35 mm², Cu /gal Sn
EX zone	2/22

Prodotto 306220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306220 è stato aggiunto al carrello.

Apri Web-Shop

Cable clamp

Cable clamp as strain relief for installing copper cables on the equipotential bonding plate PAP1 EX KB ER or PAP1 EX GI ER.

2 Prodotti

Art. 306230 MPE S 35 ER

GTIN (EAN) 4013364327443, Codice doganale (EU): 85359000, Peso lordo: 10.60 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Cable clamp for cable tray systems
Cable clamp as strain relief for the
installation of copper cables on the
equipotential bonding plate
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER

Material: StSt
Clamping range copper cable: 35 mm²
EX zone: 2/22

Brand: DEHN
Type: MPE S 35 ER
Part No.: 306230
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP1 EX KB ER or PAP1 EX GI ER
Clamping range copper cable	35 mm²
EX zone	2/22

Prodotto 306230 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306230 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306231 MPE S 50/70 ER

GTIN (EAN) 4013364327450, Codice doganale (EU): 85359000, Peso lordo: 12.40 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Cable clamp for cable tray systems
Cable clamp as strain relief for the
installation of copper cables on the
equipotential bonding plate
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER
Material: StSt
Clamping range copper cable: 50 or 70 mm²
EX zone: 2/22

Brand: DEHN
Type: MPE S 50/70 ER
Part No.: 306231
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Connection to	PAP1 EX KB ER or PAP1 EX GI ER
Clamping range copper cable	50 or 70 mm²
EX zone	2/22

Prodotto 306231 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306231 è stato aggiunto al carrello.

Apri Web-Shop

Locknut

for cable clamps (MPE S 35 ER and MPE S 50/70 ER).

1 Prodotto

Art. 306240 SM SS M6 ER

GTIN (EAN) 4013364327467, Codice doganale (EU): 85359000, Peso lordo: 2.25 g, UM: 20.00 pc(s)

Immagini

Maggior informazioni

M6 screw, StSt
M6 screw lock against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Material: StSt
EX zone: 2/22

Brand: DEHN
Type: SM SS M6 ER
Part No.: 306240
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Type	M6
EX zone	2/22

Prodotto 306240 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306240 è stato aggiunto al carrello.

Apri Web-Shop

Hexagon nut

for cable clamps (MPE S 35 ER and MPE S 50/70 ER).

1 Prodotto

Art. 505901 SKM M6 DIN 934 V2A

GTIN (EAN) 4013364019355, Codice doganale (EU): 73181639, Peso lordo: 2.10 g, UM: 20.00 pc(s)

Immagini

Maggior informazioni

M6 screw, StSt
M6 screw lock against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Material: StSt

Brand: DEHN
Type: SKM M6 DIN 934 V2A
Part No.: 505901
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Type	M6

Prodotto 505901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 505901 è stato aggiunto al carrello.

Apri Web-Shop

Spring washer

for cable clamps (MPE S 35 ER and MPE S 50/70 ER).

1 Prodotto

Art. 524906 FR A6 V2A

GTIN (EAN) 4013364004009, Codice doganale (EU): 73182100, Peso lordo: 1.00 g, UM: 20.00 pc(s)

Immagini

Maggior informazioni

M6 screw, StSt
M6 screw lock against unintentional
loosening by vibration (self-locking)
for cable clamp MPE S 35 ER or MPE S 50/70 ER
Material: StSt

Brand: DEHN
Type: FR A6 V2A
Part No.: 524906
or equivalent.

Certificati

Caratteristiche tecniche

Material	StSt
Type	A6

Prodotto 524906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 524906 è stato aggiunto al carrello.

Apri Web-Shop

Equipotential Bonding on Cable Tray Systems for Ex Zone 2/22

Maggior informazioni

EB clamp for cable trays and EB plate

Art. 306200 PAK 35 M8 EX KB ER

Non siete autorizzati per eseguire un download 306200.stp

Non siete autorizzati per eseguire un download 306200.igs

Non siete autorizzati per eseguire un download 306200.jt

Non siete autorizzati per eseguire un download 306200.dwg

Non siete autorizzati per eseguire un download 306200m_D.dxf

Prodotto 306200 è stato aggiunto al blocco note.

Prodotto 306200 è stato aggiunto al carrello.

Art. 306201 PAK 50 M8 EX KB ER

Non siete autorizzati per eseguire un download 306201.stp

Non siete autorizzati per eseguire un download 306201.igs

Non siete autorizzati per eseguire un download 306201.jt

Non siete autorizzati per eseguire un download 306201.dwg

Non siete autorizzati per eseguire un download 306201m_D.dxf

Prodotto 306201 è stato aggiunto al blocco note.

Prodotto 306201 è stato aggiunto al carrello.

Art. 306202 PAK 70 M8 EX KB ER

Non siete autorizzati per eseguire un download 306202.stp

Non siete autorizzati per eseguire un download 306202.igs

Non siete autorizzati per eseguire un download 306202.jt

Non siete autorizzati per eseguire un download 306202.dwg

Non siete autorizzati per eseguire un download 306202m_D.dxf

Prodotto 306202 è stato aggiunto al blocco note.

Prodotto 306202 è stato aggiunto al carrello.

Art. 306204 PAK 35 M6 EX KB ER

Non siete autorizzati per eseguire un download 306204.stp

Non siete autorizzati per eseguire un download 306204.igs

Non siete autorizzati per eseguire un download 306204.jt

Non siete autorizzati per eseguire un download 306204.dwg

Non siete autorizzati per eseguire un download 306204m_D.dxf

Prodotto 306204 è stato aggiunto al blocco note.

Prodotto 306204 è stato aggiunto al carrello.

Art. 306205 PAK 50 M6 EX KB ER

Non siete autorizzati per eseguire un download 306205.stp

Non siete autorizzati per eseguire un download 306205.igs

Non siete autorizzati per eseguire un download 306205.jt

Non siete autorizzati per eseguire un download 306205.dwg

Non siete autorizzati per eseguire un download 306205m_D.dxf

Prodotto 306205 è stato aggiunto al blocco note.

Prodotto 306205 è stato aggiunto al carrello.

Art. 306206 PAK 70 M6 EX KB ER

Non siete autorizzati per eseguire un download 306206.stp

Non siete autorizzati per eseguire un download 306206.igs

Non siete autorizzati per eseguire un download 306206.jt

Non siete autorizzati per eseguire un download 306206.dwg

Non siete autorizzati per eseguire un download 306206m_D.dxf

Prodotto 306206 è stato aggiunto al blocco note.

Prodotto 306206 è stato aggiunto al carrello.

EB clamp for wire cable trays

Art. 306203 PAK 35 M8 EX GI ER

Non siete autorizzati per eseguire un download 306203.stp

Non siete autorizzati per eseguire un download 306203.igs

Non siete autorizzati per eseguire un download 306203.jt

Non siete autorizzati per eseguire un download 306203.dwg

Non siete autorizzati per eseguire un download 306203m_D.dxf

Prodotto 306203 è stato aggiunto al blocco note.

Prodotto 306203 è stato aggiunto al carrello.

EB plate for cable trays

Art. 306210 PAP 1 EX KB ER

Non siete autorizzati per eseguire un download 306210.stp

Non siete autorizzati per eseguire un download 306210.igs

Non siete autorizzati per eseguire un download 306210.jt

Non siete autorizzati per eseguire un download 306210.dwg

Non siete autorizzati per eseguire un download 306210m_D.dxf

Prodotto 306210 è stato aggiunto al blocco note.

Prodotto 306210 è stato aggiunto al carrello.

Art. 306211 PAP 2 EX KB ER

Non siete autorizzati per eseguire un download 306211.stp

Non siete autorizzati per eseguire un download 306211.igs

Non siete autorizzati per eseguire un download 306211.jt

Non siete autorizzati per eseguire un download 306211.dwg

Non siete autorizzati per eseguire un download 306211m_D.dxf

Prodotto 306211 è stato aggiunto al blocco note.

Prodotto 306211 è stato aggiunto al carrello.

EB plate for wire cable trays

Art. 306212 PAP 1 EX GI ER

Non siete autorizzati per eseguire un download 306212.stp
