UNI Earthing Clamps

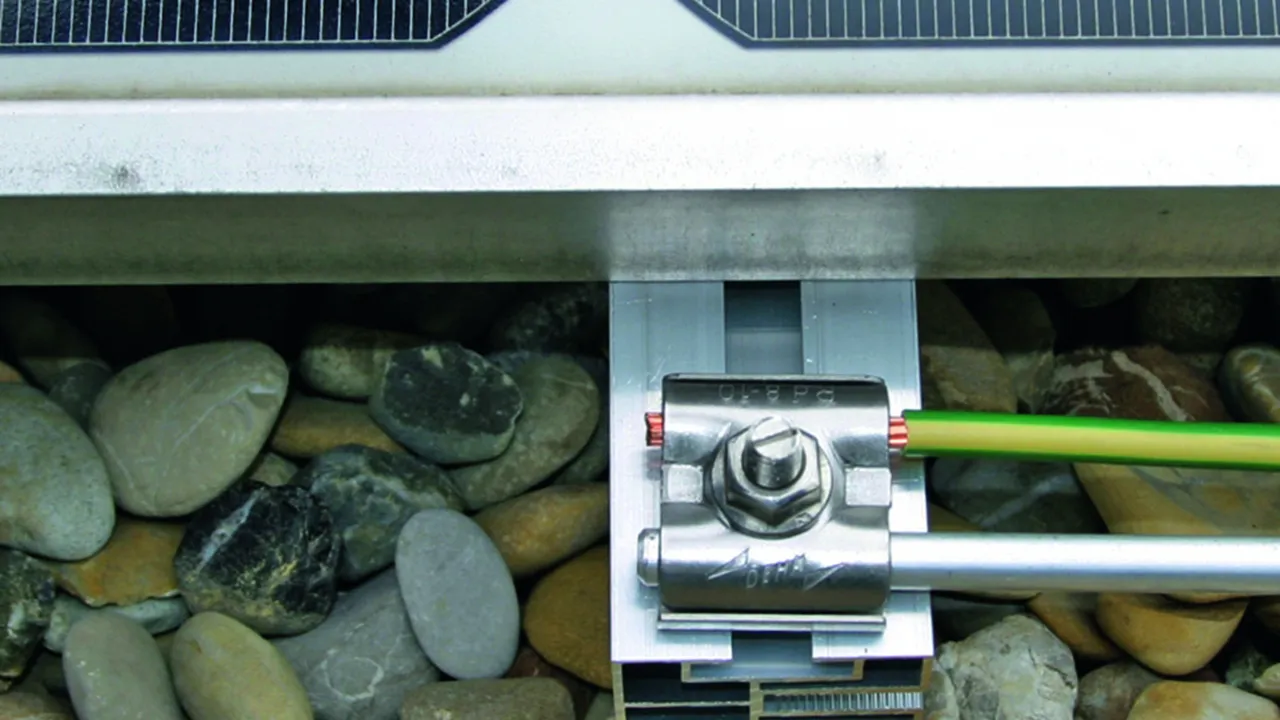

For integrating the mounting systems, e.g. of PV installations into the functional equipotential bonding / functional earthing (possibly black conductor) and lightning equipotential bonding according to IEC/EN 62305-3.
The StSt contact plate (intermediate element) allows different conductor materials (Cu, Al, St/tZn and StSt) to be connected to the normal mounting systems, e.g. to aluminium, without the risk of contact corrosion.

With M8 hammer-head bolt and self-locking nut

2 Prodotti

Art. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

GTIN (EAN) 4013364512320, Codice doganale (EU): 85359000, Peso lordo: 59.02 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

UNI earth clamp with StSt M8x25 mm hammer-head bolt
Earthing clamps for incorporating the
mounting systems, e.g. of PV systems,
in the functional equipotential bonding/functional earthing
and lightning equipotential bonding
With M8x25 mm screw and self-locking nut with serrated bearing
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 4-50 mm2
Standard: EN 62561-1

Brand: DEHN
Type: UEK 8.10 AQ4 50 HKSM8X25 V2A
Part No.: 540249
or equivalent.

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	Hammer-head bolt M8 x 25 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	Hammer-head bolt M8 x 25 mm
Self-locking nut	width across flats 13 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 540249 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540249 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

GTIN (EAN) 4013364138650, Codice doganale (EU): 85359000, Peso lordo: 61.60 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

UNI earth clamp with StSt M8x30 mm hammer-head bolt
Earthing clamps for incorporating the
mounting systems, e.g. of PV systems,
in the functional equipotential bonding/functional earthing
and lightning equipotential bonding
With M8x30 mm screw and self-locking nut with serrated bearing
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 4-50 mm2
Standard: EN 62561-1

Brand: DEHN
Type: UEK 8.10 AQ4 50 HKSM8 V2A
Part No.: 540250
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	hammer-head bolt M8 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	hammer-head bolt M8 x 30 mm
Self-locking nut	width across flats 13 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 540250 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540250 è stato aggiunto al carrello.

Apri Web-Shop

With M10 hammer-head bolt and self-locking nut

2 Prodotti

Art. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

GTIN (EAN) 4013364138667, Codice doganale (EU): 85359000, Peso lordo: 61.60 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

UNI earthing clamp with hammer-head bolt, StSt
Earthing clamps for incorporating the mounting systems,
e.g. of PV systems, in the functional equipotential bonding/functional
earthing and lightning equipotential bonding
With M10 screw and self-locking nut with serrated bearing
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 4-50 mm2
Standard: EN 62561-1

Brand: DEHN
Type: UEK 8.10 AQ4 50 HKSM10 V2A
Part No.: 540260
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	Hammer-head bolt (23 x 11 mm), M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	Hammer-head bolt (23 x 11 mm), M10 x 30 mm
Self-locking nut	width across flats 15 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 540260 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540260 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

GTIN (EAN) 4013364449237, Codice doganale (EU): 85359000, Peso lordo: 79.50 g, UM: 50.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

UNI earth clamp with StSt hammer-head bolt
Earth clamps for incorporating the mounting systems
in the functional equipotential bonding/functional earthing
and lightning equipotential bonding
with M10 screw and self-locking nut with serrated bearing
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 4-50 mm2
Standard: EN 62561-1

Brand: DEHN
Type: UEK 8.10 AQ4 50 HKSBM10 V2A
Part No.: 540262
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	Hammer-head bolt (31 x 13 mm), M10 x 30 mm
Material of screw / nut	StSt
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	Hammer-head bolt (31 x 13 mm), M10 x 30 mm
Self-locking nut	width across flats 15 mm
Material of screw / nut	StSt
Lightning current carrying capability (10/350 µs)	= / & *⁾
Standard	EN 62561-1
*⁾ For exact assignment, see test certificate.

Prodotto 540262 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540262 è stato aggiunto al carrello.

Apri Web-Shop

With M10 truss head screw and self-locking nut with serrated bearing

1 Prodotto

Art. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

GTIN (EAN) 4013364449244, Codice doganale (EU): 85359000, Peso lordo: 80.76 g, UM: 10.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

UNI earth clamp with contact plate and double clamp, StSt
Earth clamps for incorporating the mounting systems
in the functional equipotential bonding/functional earthing
and lightning equipotential bonding
with M10 screw and self-locking nut with serrated bearing
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 4-50 mm2

Brand: DEHN
Type: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
Part No.: 540263
or equivalent.

Certificati

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²
Screw	eM10 x 35 mm
Material of screw / nut	StSt

Prodotto 540263 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540263 è stato aggiunto al carrello.

Apri Web-Shop

Contact plate and double clamp (separate) with square hole for M8 screw

1 Prodotto

Art. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

GTIN (EAN) 4013364138674, Codice doganale (EU): 85359000, Peso lordo: 37.88 g, UM: 100.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

UNI earth clamp with contact plate and double clamp, StSt
Earth clamps for integrating
the mounting systems, e.g. of
PV systems, in the
functional equipotential bonding/functional earthing
and lightning equipotential bonding
Without M8 screw and nut
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 4-50 mm2

Brand: DEHN
Type: KP AQ4 50 DUL 8.10 VKL9 V2A
Part No.: 540251
or equivalent.

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²

Prodotto 540251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540251 è stato aggiunto al carrello.

Apri Web-Shop

Contact plate and double clamp (separate) with square hole for M10 screw

1 Prodotto

Art. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

GTIN (EAN) 4013364138681, Codice doganale (EU): 85359000, Peso lordo: 36.52 g, UM: 100.00 pc(s)

Immagini

Open PDF

Maggior informazioni

File CAD

UNI earth clamp with contact plate and double clamp, StSt
Earth clamps for integrating
the mounting systems, e.g. of
PV systems, in the
functional equipotential bonding/functional earthing
and lightning equipotential bonding
With M10 screw and self-locking nut with serrated bearing
Material of clamp: StSt
Clamping range Rd: 8-10 mm
Connection (solid / stranded): 4-50 mm2

Brand: DEHN
Type: KP AQ4 50 DUL 8.10 VKL11 V2A
Part No.: 540261
or equivalent.

Caratteristiche tecniche

Material of clamp	StSt
Clamping range Rd	8-10 mm
Connection (solid / stranded)	4-50 mm²

Prodotto 540261 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540261 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

UNI Earthing Clamps

With M8 hammer-head bolt and self-locking nut

Art. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Prodotto 540249 è stato aggiunto al blocco note.

Prodotto 540249 è stato aggiunto al carrello.

Art. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Prodotto 540250 è stato aggiunto al blocco note.

Prodotto 540250 è stato aggiunto al carrello.

With M10 hammer-head bolt and self-locking nut

Art. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Prodotto 540260 è stato aggiunto al blocco note.

Prodotto 540260 è stato aggiunto al carrello.

Art. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Prodotto 540262 è stato aggiunto al blocco note.

Prodotto 540262 è stato aggiunto al carrello.

With M10 truss head screw and self-locking nut with serrated bearing

Art. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Prodotto 540263 è stato aggiunto al blocco note.

Prodotto 540263 è stato aggiunto al carrello.

Contact plate and double clamp (separate) with square hole for M8 screw

Art. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Prodotto 540251 è stato aggiunto al blocco note.

Prodotto 540251 è stato aggiunto al carrello.

Contact plate and double clamp (separate) with square hole for M10 screw

Art. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Prodotto 540261 è stato aggiunto al blocco note.

Prodotto 540261 è stato aggiunto al carrello.

UNI Earthing Clamps

With M8 hammer-head bolt and self-locking nut

Art. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Prodotto 540249 è stato aggiunto al blocco note.

Prodotto 540249 è stato aggiunto al carrello.

Art. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Non siete autorizzati per eseguire un download 540250.stp

Non siete autorizzati per eseguire un download 540250.igs

Non siete autorizzati per eseguire un download 540250.jt

Non siete autorizzati per eseguire un download 540250.dwg

Non siete autorizzati per eseguire un download 540250m_D.dxf

Prodotto 540250 è stato aggiunto al blocco note.

Prodotto 540250 è stato aggiunto al carrello.

With M10 hammer-head bolt and self-locking nut

Art. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Non siete autorizzati per eseguire un download 540260.stp

Non siete autorizzati per eseguire un download 540260.igs

Non siete autorizzati per eseguire un download 540260.jt

Non siete autorizzati per eseguire un download 540260.dwg

Non siete autorizzati per eseguire un download 540260m_D.dxf

Prodotto 540260 è stato aggiunto al blocco note.

Prodotto 540260 è stato aggiunto al carrello.

Art. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Non siete autorizzati per eseguire un download 540262.stp

Non siete autorizzati per eseguire un download 540262.igs

Non siete autorizzati per eseguire un download 540262.jt

Non siete autorizzati per eseguire un download 540262.dwg

Non siete autorizzati per eseguire un download 540262m_D.dxf

Prodotto 540262 è stato aggiunto al blocco note.

Prodotto 540262 è stato aggiunto al carrello.

With M10 truss head screw and self-locking nut with serrated bearing

Art. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Non siete autorizzati per eseguire un download 540263.stp

Non siete autorizzati per eseguire un download 540263.igs

Non siete autorizzati per eseguire un download 540263.jt

Non siete autorizzati per eseguire un download 540263.dwg

Non siete autorizzati per eseguire un download 540263m_D.dxf

Prodotto 540263 è stato aggiunto al blocco note.

Prodotto 540263 è stato aggiunto al carrello.

Contact plate and double clamp (separate) with square hole for M8 screw

Art. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Non siete autorizzati per eseguire un download 540251.stp

Non siete autorizzati per eseguire un download 540251.igs

Non siete autorizzati per eseguire un download 540251.jt

Non siete autorizzati per eseguire un download 540251.dwg

Non siete autorizzati per eseguire un download 540251m_D.dxf

Prodotto 540251 è stato aggiunto al blocco note.

Prodotto 540251 è stato aggiunto al carrello.

Contact plate and double clamp (separate) with square hole for M10 screw

Art. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Non siete autorizzati per eseguire un download 540261.stp

Non siete autorizzati per eseguire un download 540261.igs

Non siete autorizzati per eseguire un download 540261.jt

Non siete autorizzati per eseguire un download 540261.dwg

Non siete autorizzati per eseguire un download 540261m_D.dxf

Prodotto 540261 è stato aggiunto al blocco note.

Prodotto 540261 è stato aggiunto al carrello.
