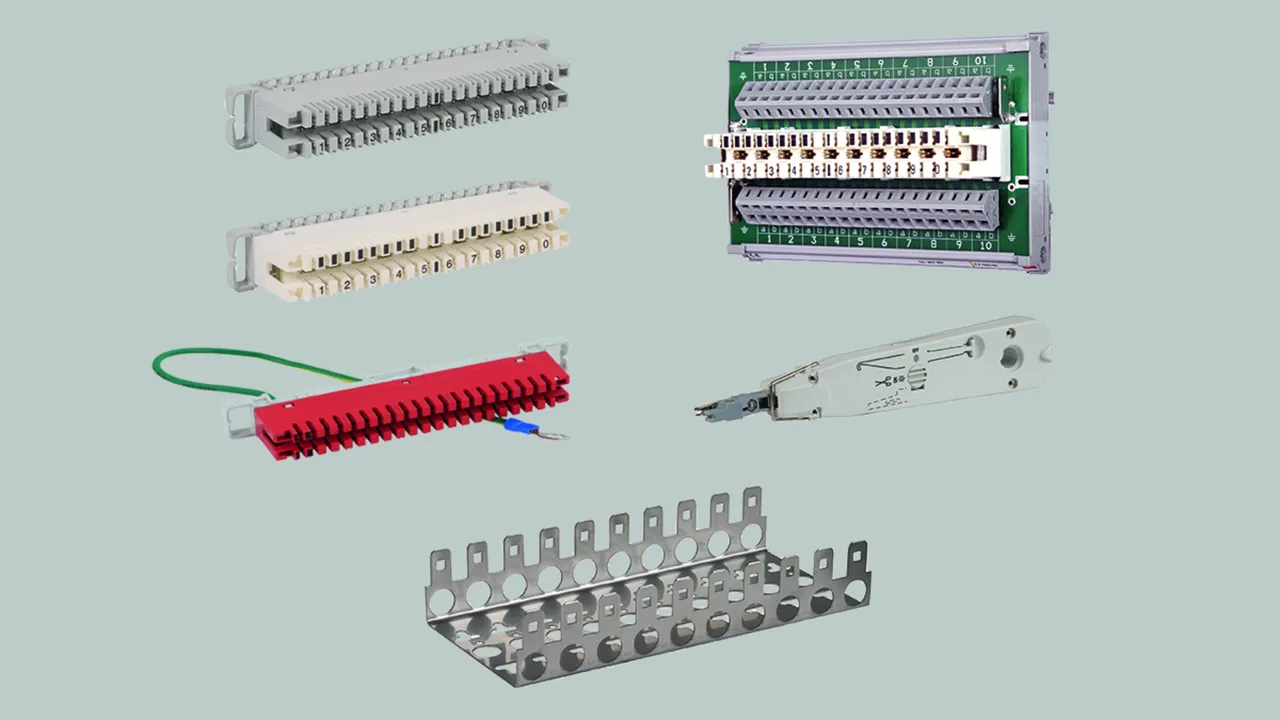

Zubehör LSA-Technik

  • Bewährte Schneidklemmtechnik
  • 45° gewinkelte Messer in der Trennleiste sorgen für eine minimale Querschnittsveränderung
  • Bessere Stabilität des Leiters
  • Bessere Korrosionsbeständigkeit
  • Weiteres Zubehör auf Anfrage

Montagebügel

Montagebügel zur Aufnahme von 10 LSA-Leisten Baureihe 2/10.
Gesamtbreite: 104,5 mm

1 Prodotto

Art. 907995 MB2 10 LSA

GTIN (EAN) 4013364033528, Codice doganale (EU): 85389099, Peso lordo: 228.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Montagebügel zur Aufnahme von 10 LSA-Leisten MB2 10 LSA
Montage-Bügel
LSA-Technik Baureihe 2,
aus nichtrostendem Stahl,
zur Aufnahme und Erdverbindung von
10 Verdrahtungsleisten 2/10 für
Überspannungs-Schutz-Komponenten
DRL und DPL 10 G3... .

Fabrikat: DEHN
Typ: MB2 10 LSA
Art.-Nr.: 907995
oder gleichwertig.



Caratteristiche tecniche

Abmessung 223 x 105 x 42 mm

Prodotto 907995 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907995 è stato aggiunto al carrello.

Apri Web-Shop

Anlegewerkzeug

Anlegewerkzeug mit Sensor für LSA-Anschlusstechnik zum Anschließen der Drähte und gleichzeitigem Abschneiden der Restlängen. Mit ausklappbarem Ziehhaken und Entriegelungsklinge.

1 Prodotto

Art. 907994 AW2 LSA

GTIN (EAN) 4013364033511, Codice doganale (EU): 82055980, Peso lordo: 105.20 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Anlegewerkzeug für LSA-Anschlusstechnik AW2 LSA
Anlege-Werkzeug
LSA-Technik Baureihe 2,
in Sensortechnik, zum
Anschließen der Leiter und gleich-
zeitigem Abschneiden der Restlänge
mit ausklappbarem Ziehhaken und
Leiter-Entriegelungsklinge.

Fabrikat: DEHN
Typ: AW2 LSA
Art.-Nr.: 907994
oder gleichwertig.



Caratteristiche tecniche

Farbe weiß ○

Prodotto 907994 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907994 è stato aggiunto al carrello.

Apri Web-Shop

Anschlussleiste

Baureihe 2 für LSA-Anschlusstechnik zum Anschluss von je 10 Doppeladern auf der Kabel- und Rangierseite zur unauftrennbaren Verbindung. Das Einstecken von Ableitern DPL 10 G3 ist möglich. Nur parallele Schutzbeschaltung.

1 Prodotto

Art. 907997 AL2 10DA LSA

GTIN (EAN) 4013364033542, Codice doganale (EU): 85369010, Peso lordo: 51.40 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Anschlussleiste LSA-Technik AL2 10DA LSA
Anschluss-Leiste
LSA-Technik Baureihe 2,
zum Anschluss von je 10 DA
auf der Kabel- und Rangierseite,
Leiterdurchmesser von 0,4-0,8 mm,
zur Montage von Überspannungs-Schutz-
Komponenten DPL 10 G3... .

Fabrikat: DEHN
Typ: AL2 10DA LSA
Art.-Nr.: 907997
oder gleichwertig.

Certificati



Caratteristiche tecniche

Prüfnormen DIN 47608-1, -2
Leiterdurchmesser eindrähtig 0,40-0,80 mm
Leiterdurchmesser mit Isolation 0,70-1,50 mm

Prodotto 907997 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907997 è stato aggiunto al carrello.

Apri Web-Shop

Trennleiste

Baureihe 2 für LSA-Anschlusstechnik zum Anschluss von je 10 Doppeladern auf der Kabel- und Rangierseite. Durch Einstecken von DRL-Komponenten wird der Schutz zwischen den Trennkontakten hergestellt. Einstecken von DPL 10 G3 auch möglich.

1 Prodotto

Art. 907996 TL2 10DA LSA

GTIN (EAN) 4013364033535, Codice doganale (EU): 85369010, Peso lordo: 60.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Trennleiste für LSA-Anschlusstechnik TL2 10DA LSA
Trenn-Leiste
LSA-Technik Baureihe 2,
zum Anschluss von je 10 DA
auf der Kabel- und Rangierseite,
Leiterdurchmesser von 0,4-0,8 mm,
zur Montage von Überspannungs-Schutz-
Komponenten DEHNrapid LSA.

Fabrikat: DEHN
Typ: TL2 10DA LSA
Art.-Nr.: 907996
oder gleichwertig.

Certificati



Caratteristiche tecniche

Prüfnormen DIN 47608-1, -2
Zulassungen entspricht DTAG TS 0272/96
Leiterdurchmesser eindrähtig 0,40-0,80 mm
Leiterdurchmesser mit Isolation 0,70-1,50 mm

Prodotto 907996 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907996 è stato aggiunto al carrello.

Apri Web-Shop

Erddrahtleiste

Baureihe 2 für LSA-Anschlusstechnik zum Anschluss von bis zu 38 Erdbeidrähten oder unbeschalteten Signaladern. Mit Erddraht und Ringkabelschuh M4.

1 Prodotto

Art. 907993 EL2 38EA LSA

GTIN (EAN) 4013364048584, Codice doganale (EU): 85369010, Peso lordo: 59.80 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

Erddrahtleiste für LSA-Anschlusstechnik
Erddraht-Leiste
LSA-Technik Baureihe 2,
zum Anschluss von 38 Erddrähten,
Leiterdurchmesser von 0,4-0,8 mm.

Fabrikat: DEHN
Typ: EL2 38EA LSA
Art.-Nr.: 907993
oder gleichwertig.

Certificati



Caratteristiche tecniche

Erdung über Erdungsleitung mit Ringkabelschuh M4
Leiterdurchmesser eindrähtig 0,40-0,80 mm
Leiterdurchmesser mit Isolation 0,70-1,50 mm
Farbe rot ●

Prodotto 907993 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907993 è stato aggiunto al carrello.

Apri Web-Shop

Trennleisten-Rangiermodul LSA-Zugfeder

Trennleisten-Rangiermodul zur Hutschienenmontage, bestückt mit LSA-Trennleiste der Baureihe 2/10, sowie Zugfederklemmen für den variablen Aderanschluss. Geeignet zum Einstecken von DPL und DEHNrapid LSA-Ableitern.

1 Prodotto

Art. 907991 TL2 10DA CC

GTIN (EAN) 4013364112988, Codice doganale (EU): 85389099, Peso lordo: 213.20 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 907991.stp

      Non siete autorizzati per eseguire un download 907991.stp

      Login
    • 907991.igs

      Non siete autorizzati per eseguire un download 907991.igs

      Login
    • 907991.jt

      Non siete autorizzati per eseguire un download 907991.jt

      Login
    • 907991.dwg

      Non siete autorizzati per eseguire un download 907991.dwg

      Login
    • 907991m_D.dxf

      Non siete autorizzati per eseguire un download 907991m_D.dxf

      Login
    • DEHN.907991.wspak

      Non siete autorizzati per eseguire un download DEHN.907991.wspak

      Login
Trennleisten-Rangiermodul zur Hutschienenmontage TL2 10DA CC
Trennleisten-Rangiermodul zur Hutschienmontage, bestückt
mit LSA-Trennleiste der Baureihe 2/10, sowie
Zugfederklemmen für den variablen Aderanschluss. Geeignet
zum Einstecken von DPL und DEHNrapid LSA-Ableitern.

Fabrikat: DEHN
Typ: TL2 10DA CC
Art.-Nr.: 907991
oder gleichwertig.

Certificati



Caratteristiche tecniche

Tragfähigkeit der Verbindungselemente D1 Blitzstoßstrom (10/350) gesamt (Iimp ) 5 kA
Montage auf 35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang Feder oder LSA / Feder oder LSA
Erdung über Hutschiene / Flachstecker 6,3 mm
Leiterdurchmesser eindrähtig 0,40-0,80 mm
Leiterdurchmesser mit Isolation 0,70-1,60 mm
