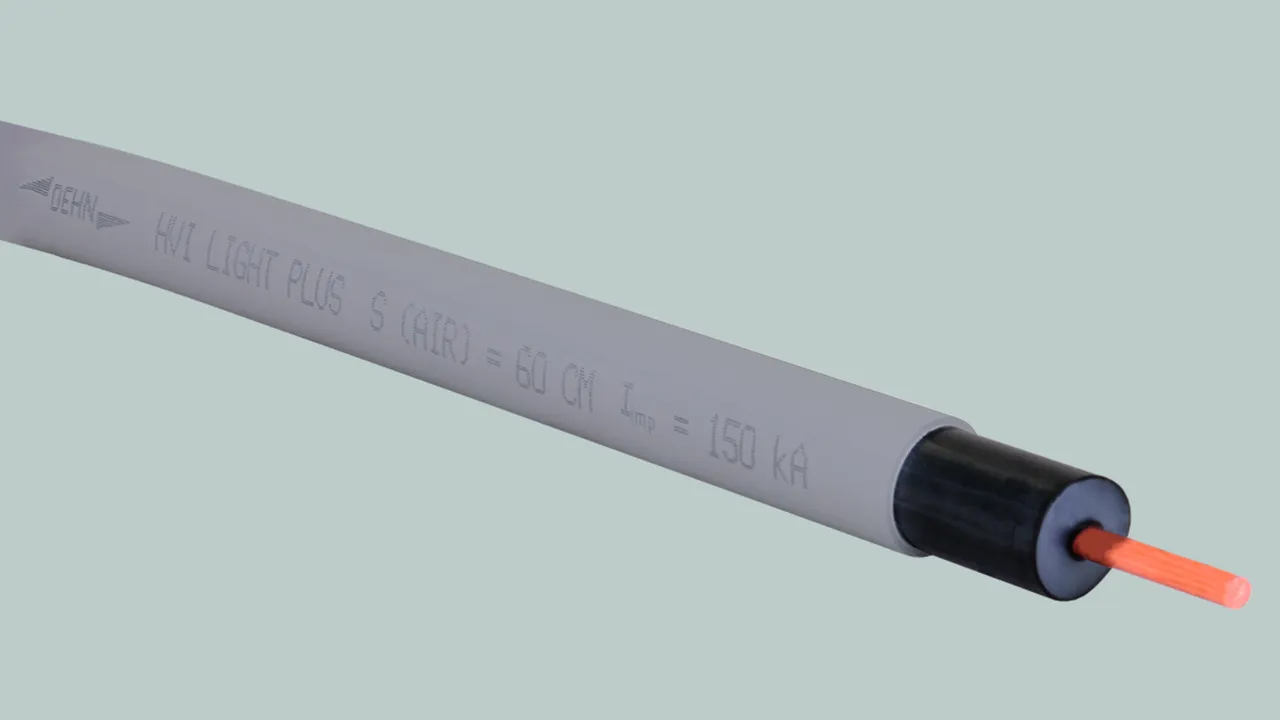

HVI light plus Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3). Einsetzbar bis zu einem äquivalenten Trennungsabstand s ≤ 60 cm (in Luft) oder s ≤ 120 cm (fester Baustoff). Die HVI light plus Leitung erfüllt die Anforderung nach DIN IEC/TS 62561-8 (VDE V 0185-561-8) und ist systemgetestet.
Ein zusätzlicher Anschluss des Potentialausgleichs ist unter bestimmten Voraussetzungen nicht notwendig.

HVI light plus Leitung (vorkonfektioniert Rohrinnenverlegung)

Mit einem Kopfstück für die Innenverlegung und einem Anschlusselement (lose beigefügt).
Mindestbestelllänge 6 m, Leitungslänge bei Bestellung angeben (0,5 m Schritte).

1 Prodotto

Art. 819636 HVI LI PL RIV 60 21 L6M GR

GTIN (EAN) 4013364485815, Codice doganale (EU): 85446010, Peso lordo: 5.57 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 819636.stp

      Non siete autorizzati per eseguire un download 819636.stp

      Login
    • 819636.igs

      Non siete autorizzati per eseguire un download 819636.igs

      Login
    • 819636.jt

      Non siete autorizzati per eseguire un download 819636.jt

      Login
    • 819636.dwg

      Non siete autorizzati per eseguire un download 819636.dwg

      Login
    • 819636m_D.dxf

      Non siete autorizzati per eseguire un download 819636m_D.dxf

      Login
HVI light plus Leitung (vorkonfektioniert Rohrinnenverlegung) Farbe grau
HVI light plus Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
vorkonfektioniert für Rohrinnenverlegung mit einem
Kopfstück und einem Erdanschlusselement lose beigefügt
witterungsbeständig und UV-stabilisiert
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Farbe Leitung: grau ●
Durchmesser Ø Leitung: 21 mm
Mindestbestelllänge: 6 m
Max. Bestelllänge: 70 m
Berührungschutz: Ja (gemäß DS2094)
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL RIV 60 21 L6M GR
Art.-Nr.: 819636
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung grau ●
Durchmesser Ø Leitung 21 mm
Mindestbestelllänge 6 m
Max. Bestelllänge 70 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819636 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819636 è stato aggiunto al carrello.

Apri Web-Shop

HVI light plus Leitung (vorkonfektioniert Rohraußenverlegung)

Mit einem Kopfstück für die Außenverlegung und einem Anschlusselement (lose beigefügt).
Mindestbestelllänge 6 m, Leitungslänge bei Bestellung angeben (0,5 m Schritte).

1 Prodotto

Art. 819638 HVI LI PL RAV 60 21 L6M GR

GTIN (EAN) 4013364499935, Codice doganale (EU): 85446010, Peso lordo: 5.57 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 819638.stp

      Non siete autorizzati per eseguire un download 819638.stp

      Login
    • 819638.igs

      Non siete autorizzati per eseguire un download 819638.igs

      Login
    • 819638.jt

      Non siete autorizzati per eseguire un download 819638.jt

      Login
    • 819638.dwg

      Non siete autorizzati per eseguire un download 819638.dwg

      Login
    • 819638m_D.dxf

      Non siete autorizzati per eseguire un download 819638m_D.dxf

      Login
HVI light plus Leitung (vorkonfektioniert Rohraußenverlegung) Farbe grau
HVI light plus Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
vorkonfektioniert für Rohraußenverlegung mit einem
Kopfstück und einem Erdanschlusselement lose beigefügt
witterungsbeständig und UV-stabilisiert
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Farbe Leitung: grau ●
Durchmesser Ø Leitung: 21 mm
Mindestbestelllänge: 6 m
Max. Bestelllänge: 70 m
Berührungschutz: Ja (gemäß DS2094)
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL RAV 60 21 L6M GR
Art.-Nr.: 819638
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung grau ●
Durchmesser Ø Leitung 21 mm
Mindestbestelllänge 6 m
Max. Bestelllänge 70 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819638 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819638 è stato aggiunto al carrello.

Apri Web-Shop

HVI light plus Leitung (Trommelware)

Die HVI light plus Leitung für die Konfektionierung vor Ort wird auf einer Einwegtrommel aus Sperrholz inkl. einem Innensechskantschlüssel geliefert. Länge 100 / 500 m.

2 Prodotti

Art. 819600 HVI LI PL 60 21 L100M GR

GTIN (EAN) 4013364499645, Codice doganale (EU): 85446010, Peso lordo: 470.00 g/m, UM: 100.00 m

Immagini

Maggior informazioni

HVI light plus Leitung (Trommelware) Farbe grau
HVI light plus Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60m (in Luft)
oder s =< 120cm (fester Baustoff).
witterungsbeständig und UV-stabilisiert
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Farbe Leitung: grau ●
Durchmesser Ø Leitung: 21 mm
Berührungschutz: Ja (gemäß DS2094)
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL 60 21 L100M GR
Art.-Nr.: 819600
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung grau ●
Durchmesser Ø Leitung 21 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819600 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819600 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819605 HVI LI PL 60 21 L500M GR

GTIN (EAN) 4013364499652, Codice doganale (EU): 85446010, Peso lordo: 470.00 g/m, UM: 500.00 m

Immagini

Maggior informazioni

HVI light plus Leitung (Trommelware) Farbe grau
HVI light plus Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60m (in Luft)
oder s =< 120cm (fester Baustoff).
witterungsbeständig und UV-stabilisiert
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Farbe Leitung: grau ●
Durchmesser Ø Leitung: 21 mm
Berührungschutz: Ja (gemäß DS2094)
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL 60 21 L500M GR
Art.-Nr.: 819605
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung grau ●
Durchmesser Ø Leitung 21 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819605 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819605 è stato aggiunto al carrello.

Apri Web-Shop

HVI light plus Leitung (abgelängt)

HVI light plus Leitung abgelängt für die Konfektionierung vor Ort. Die Leitung wird als Bund geliefert.
Leitungslänge bei Bestellung angeben (0,5 m Schritte).

1 Prodotto

Art. 819609 HVI LI PL 60 21 L .. GR

GTIN (EAN) 4013364481794, Codice doganale (EU): 85446010, Peso lordo: 5.26 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

HVI light plus Leitung (abgelängt) Farbe grau
HVI light plus Leitung
hochspannungsfeste isolierte Ableitung
zum Einhalten des Trennungsabstandes
zu elektrisch leitenden Teilen
nach DIN EN 62305-3 (VDE 0185-305-3)
Äquivalenter Trennungsabstand s =< 60 cm (in Luft)
oder s =< 120 cm (fester Baustoff).
witterungsbeständig und UV-stabilisiert
Leitung abgelängt 6,0 - 70,0 m
Werkstoff Leiter: Cu
Werkstoff Isolierung: PE
Werkstoff Mantel: PE
Farbe Leitung: grau ●
Durchmesser Ø Leitung: 21 mm
Mindestbestelllänge: 6 m
Max. Bestelllänge: 70 m
Berührungschutz: Ja (gemäß DS2094)
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI LI PL 60 21 L .. GR
Art.-Nr.: 819609
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Leiter Cu
Werkstoff Isolierung PE
Werkstoff Mantel PE
Farbe Leitung grau ●
Durchmesser Ø Leitung 21 mm
Mindestbestelllänge 6 m
Max. Bestelllänge 70 m
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)
