Leitungshalter für HVI light plus Leitung in Ex-Bereichen

Der Betreiber einer explosionsgefährdeten Betriebsstätte ist verpflichtet, diese Anlagen / -teile in die unterschiedlichen explosionsgefährdeten Bereiche einzuteilen. Für diese Anlagen ist der Blitz als potentielle Zündquelle zu beachten. Aufgrund der nationalen Betriebssicherheitsverordnung wird die Erstellung eines Explosionsschutzdokumentes gefordert. Das Explosionsschutzdokument beschreibt die unterschiedlichen explosionsgefährdeten Bereiche.

Das Produkt HVI light plus Leitung ist für den Einsatz in explosionsgefährdeten Bereichen der Ex-Zone 1 (Gase, Dämpfe, Nebel) sowie Ex-Zone 21 (Stäube) geeignet. Die besonderen Installationsbedingungen stellen sicher, dass ein elektrischer Funke zu benachbarten metallenen Teilen beim Blitzstromdurchgang durch die HVI light plus Leitung verhindert wird.

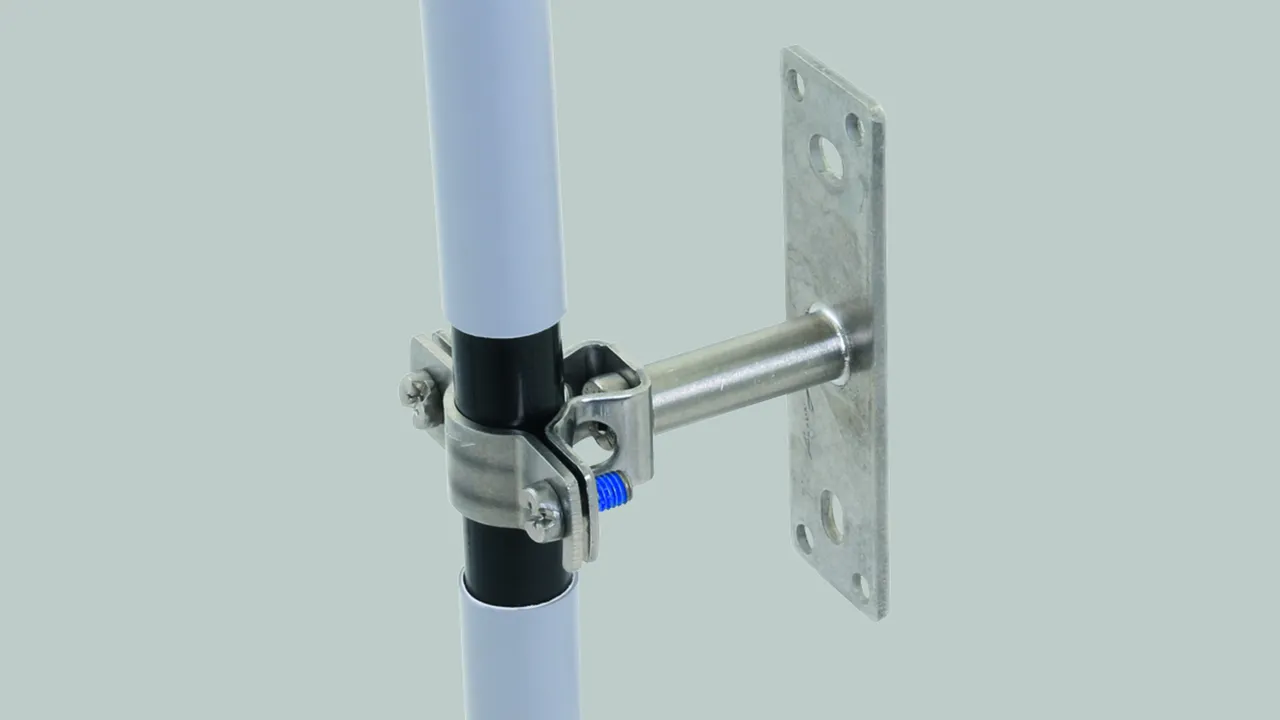

HVI light plus Ex W55 holder

Zur Befestigung auf metallenen Konstruktionsteilen (z. B. Fassade) in den Ex-Zonen 1 und 21.

1 Prodotto

Art. 275460 LH ZS 18 EX W55 BP V2A

GTIN (EAN) 4013364485921, Codice doganale (EU): 85389099, Peso lordo: 150.90 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 275460.stp

      Non siete autorizzati per eseguire un download 275460.stp

      Login
    • 275460.igs

      Non siete autorizzati per eseguire un download 275460.igs

      Login
    • 275460.jt

      Non siete autorizzati per eseguire un download 275460.jt

      Login
    • 275460.dwg

      Non siete autorizzati per eseguire un download 275460.dwg

      Login
    • 275460_m_D.dxf

      Non siete autorizzati per eseguire un download 275460_m_D.dxf

      Login
Leitungshalter für HVI light plus Leitung in Ex-Bereichen NIRO
Leitungshalter für HVI light plus Leitung
in Ex-Bereichen mit Distanzstück
55 mm zur Befestigung auf
metallenen Konstruktionsteilen
(Fassaden) in den Ex-Zonen 1 und 21
Leitungshalter Aufnahme Rd: 18 mm
Befestigung: [4x] Ø5,1 / [2x] 7 x 10 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 18 EX W55 BP V2A
Art.-Nr.: 275460
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Leitungshalter Aufnahme Rd 18 mm
Wandabstand 55 mm
Befestigung [4x] Ø5,1 / [2x] 7 x 10 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275460 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275460 è stato aggiunto al carrello.

Apri Web-Shop

HVI light plus Ex W160 holder

Zur Befestigung auf metallenen Konstruktionsteilen (z. B. Fassade) in den Ex-Zonen 1 und 21.

1 Prodotto

Art. 275461 LH ZS 18 EX W160 BP V2A

GTIN (EAN) 4013364485938, Codice doganale (EU): 85389099, Peso lordo: 222.00 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 275461.stp

      Non siete autorizzati per eseguire un download 275461.stp

      Login
    • 275461.igs

      Non siete autorizzati per eseguire un download 275461.igs

      Login
    • 275461.jt

      Non siete autorizzati per eseguire un download 275461.jt

      Login
    • 275461.dwg

      Non siete autorizzati per eseguire un download 275461.dwg

      Login
    • 275461_m_D.dxf

      Non siete autorizzati per eseguire un download 275461_m_D.dxf

      Login
Leitungshalter für HVI light plus Leitung in Ex-Bereichen NIRO
Leitungshalter für HVI light plus Leitung
in Ex-Bereichen mit Distanzstück
160 mm zur Befestigung auf
metallenen Konstruktionsteilen
(Fassaden) in den Ex-Zonen 1 und 21
Leitungshalter Aufnahme Rd: 18 mm
Befestigung: [4x] Ø5,1 / [2x] 7 x 10 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 18 EX W160 BP V2A
Art.-Nr.: 275461
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Leitungshalter Aufnahme Rd 18 mm
Wandabstand 160 mm
Befestigung [4x] Ø5,1 / [2x] 7 x 10 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275461 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275461 è stato aggiunto al carrello.

Apri Web-Shop

HVI light plus Ex busbar 500

Für die Verlegung der HVI Leitung mit Leitungshaltern HVI light plus Ex W55 auf einer nichtleitenden Struktur z. B. Stein, Holz.

1 Prodotto

Art. 275498 VS EX 500 V2A

GTIN (EAN) 4013364146945, Codice doganale (EU): 85389099, Peso lordo: 320.00 g, UM: 10.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 275498.stp

      Non siete autorizzati per eseguire un download 275498.stp

      Login
    • 275498.igs

      Non siete autorizzati per eseguire un download 275498.igs

      Login
    • 275498.jt

      Non siete autorizzati per eseguire un download 275498.jt

      Login
    • 275498.dwg

      Non siete autorizzati per eseguire un download 275498.dwg

      Login
    • 275498m_D.dxf

      Non siete autorizzati per eseguire un download 275498m_D.dxf

      Login
Leitungshalter für HVI Leitung in Ex-Bereichen Ex busbar 500 NIRO
Verbindungsstrebe für die
Verlegung der HVI Leitung
mit Leitungshaltern HVI Ex
(Art.-Nr. 275 460, 275 461)
auf einer nichtleitenden
Struktur z. B. Stein, Holz
Werkstoff Strebe: NIRO
Befestigung: [4x] Ø5,5 / [2x] 7 x 10 mm
Abmessung: 450 x 30 x 3 mm

Fabrikat: DEHN
Typ: VS EX 500 V2A
Art.-Nr.: 275498
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Strebe NIRO
Befestigung [4x] Ø5,5 / [2x] 7 x 10 mm
Abmessung (l x b x t) 450 x 30 x 3 mm

Prodotto 275498 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275498 è stato aggiunto al carrello.

Apri Web-Shop

HVI light plus Ex P55 holder

Zur Befestigung an Rohren (z. B. mit Bandrohrschelle (Art.-Nr. 106 323)) in den Ex-Zonen 1 und 21.

1 Prodotto

Art. 275464 LH ZS 18 EX P55 SBB V2A

GTIN (EAN) 4013364485945, Codice doganale (EU): 85389099, Peso lordo: 155.40 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 275464.stp

      Non siete autorizzati per eseguire un download 275464.stp

      Login
    • 275464.igs

      Non siete autorizzati per eseguire un download 275464.igs

      Login
    • 275464.jt

      Non siete autorizzati per eseguire un download 275464.jt

      Login
    • 275464.dwg

      Non siete autorizzati per eseguire un download 275464.dwg

      Login
    • 275464m_D.dxf

      Non siete autorizzati per eseguire un download 275464m_D.dxf

      Login
Leitungshalter für HVI light plus Leitung in Ex-Bereichen NIRO
Leitungshalter für HVI light plus Leitung
in Ex-Bereichen mit Distanzstück
55 mm zur Befestigung an Rohren
z.B. mit Bandrohrschelle
(Art.-Nr. 106 323, separat zu bestellen)
in den Ex-Zonen 1 und 21
Leitungshalter Aufnahme Rd: 18 mm
Klemmbereich Rohr: 50-300 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 18 EX P55 SBB V2A
Art.-Nr.: 275464
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Leitungshalter Aufnahme Rd 18 mm
Wandabstand 55 mm
Klemmbereich Rohr 50-300 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275464 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275464 è stato aggiunto al carrello.

Apri Web-Shop

HVI light plus Ex P160 holder

Zur Befestigung an Rohren (z. B. mit Bandrohrschelle (Art.-Nr. 106 323)) in den Ex-Zonen 1 und 21.

1 Prodotto

Art. 275462 LH ZS 18 EX P160 SBB V2A

GTIN (EAN) 4013364485952, Codice doganale (EU): 85389099, Peso lordo: 224.70 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 275462.stp

      Non siete autorizzati per eseguire un download 275462.stp

      Login
    • 275462.igs

      Non siete autorizzati per eseguire un download 275462.igs

      Login
    • 275462.jt

      Non siete autorizzati per eseguire un download 275462.jt

      Login
    • 275462.dwg

      Non siete autorizzati per eseguire un download 275462.dwg

      Login
    • 275462m_D.dxf

      Non siete autorizzati per eseguire un download 275462m_D.dxf

      Login
Leitungshalter für HVI light plus Leitung in Ex-Bereichen NIRO
Leitungshalter für HVI light plus Leitung
in Ex-Bereichen mit Distanzstück
160 mm zur Befestigung an Rohren
z.B. mit Bandrohrschelle
(Art.-Nr. 106 323, separat zu bestellen)
in den Ex-Zonen 1 und 21
Leitungshalter Aufnahme Rd: 18 mm
Klemmbereich Rohr: 50-300 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 18 EX P160 SBB V2A
Art.-Nr.: 275462
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Leitungshalter Aufnahme Rd 18 mm
Wandabstand 160 mm
Klemmbereich Rohr 50-300 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275462 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275462 è stato aggiunto al carrello.

Apri Web-Shop
