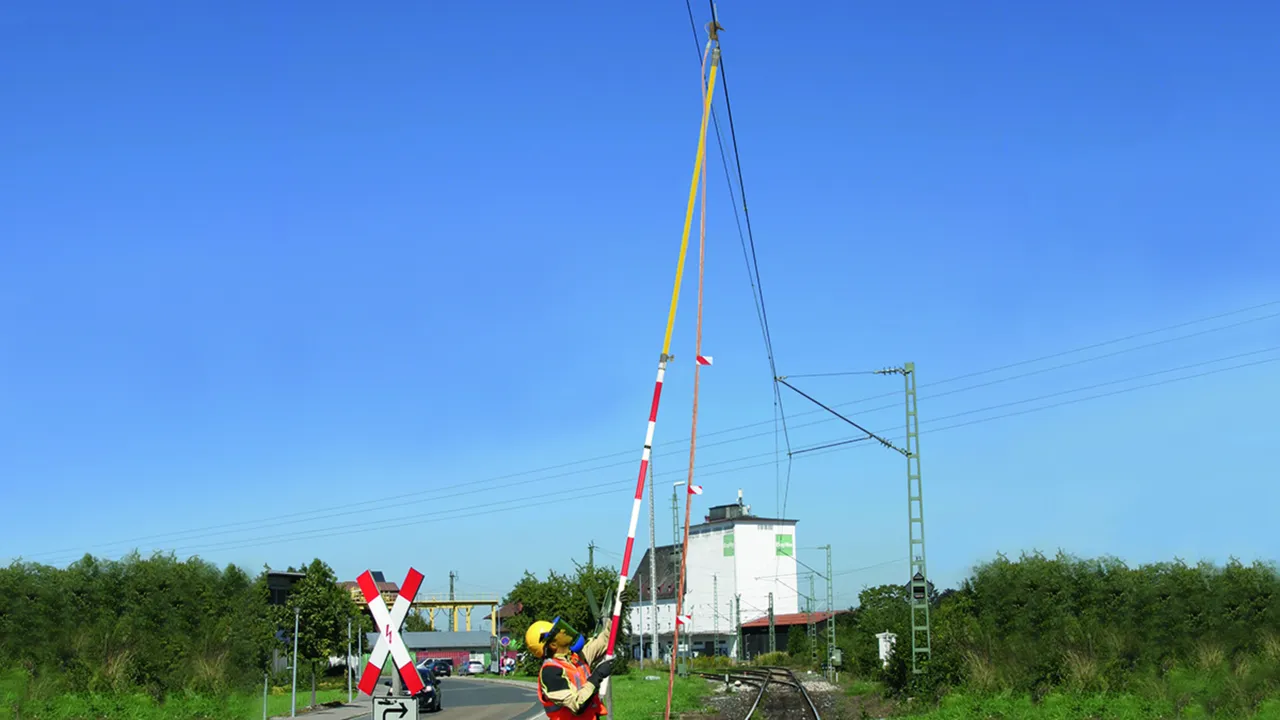

Erdungsstangen für Bahnanwendungen

Für Freiluftanwendung
Robuste Alu-Trichterkupplung
Teleskopstange stufenlos über Kreuzgriff einstellbar
Passend ausschließlich für Phasenschraubklemmen und Klemmen mit langer Spindel mit Querstift

Dettagli

Teleskopisch mit Querstiftaufnahme

Für Schraubspindel mit Querstift (Bajonettverriegelung).

2 Prodotti

Art. 769352 ESTC SQL RW 3500

GTIN (EAN) 4013364007345, Codice doganale (EU): 82055980, Peso lordo: 4.60 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Gesamtlänge (l_{G max} / I_{G min} )	3515 / 1935 mm
DB Zeichnungs-Nr.	3 Ebgw 01.58
DB Material-Nr.	157 534

Gesamtlänge (l_{G max} / I_{G min} )	3515 / 1935 mm
Länge Handhabe (I_H )	1150 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.58
DB Material-Nr.	157 534
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Prodotto 769352 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769352 è stato aggiunto al carrello.

Apri Web-Shop

Art. 769502 ESTC SQL RW 5000

GTIN (EAN) 4013364004542, Codice doganale (EU): 82055980, Peso lordo: 5.30 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
DB Zeichnungs-Nr.	3 Ebgw 01.52
DB Material-Nr.	157 533

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.52
DB Material-Nr.	157 533
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Prodotto 769502 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769502 è stato aggiunto al carrello.

Apri Web-Shop

Teleskopisch mit Querstiftaufnahme und Seilführung

Für Schraubspindel mit Querstift (Bajonettverriegelung).
Klemmkupplung ist zusätzlich mit einer Seilführung und einem Haken zum seitlichen Anhängen von Erdungsseil und Erdungsstange am Mast ausgerüstet (ohne Stellringfunktion).

1 Prodotto

Art. 769508 ESTC SQL H RW 5000

GTIN (EAN) 4013364052383, Codice doganale (EU): 82055980, Peso lordo: 5.30 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
DB Zeichnungs-Nr.	3 Ebgw 01.55
DB Material-Nr.	612 142

Gesamtlänge (l_{G max} / I_{G min} )	5015 / 2685 mm
Länge Handhabe (I_H )	1900 mm
Höchstzulässige Kopflast (l_{G max} / I_{G min} )	10 / 20 kg
DB Zeichnungs-Nr.	3 Ebgw 01.55
DB Material-Nr.	612 142
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Kreuzgriff	Al-Legierung
Ausführung Abschlussteil	Ringöse, Al/Gummi
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C

Prodotto 769508 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769508 è stato aggiunto al carrello.

Apri Web-Shop

Sechsteilig mit Querstiftaufnahme und Aluminiumkupplung

Für Schraubspindel mit Querstift (Bajonettverriegelung).

1 Prodotto

Art. 769515 EST SQL RW 4855 TA

GTIN (EAN) 4013364157361, Codice doganale (EU): 82055980, Peso lordo: 6.69 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Caratteristiche tecniche

Gesamtlänge (l_{G max} / I_{G min} )	4855 / 1035 mm
DB Zeichnungs-Nr.	3 Ebgw 01.68-1

Prodotto 769515 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769515 è stato aggiunto al carrello.

Apri Web-Shop
