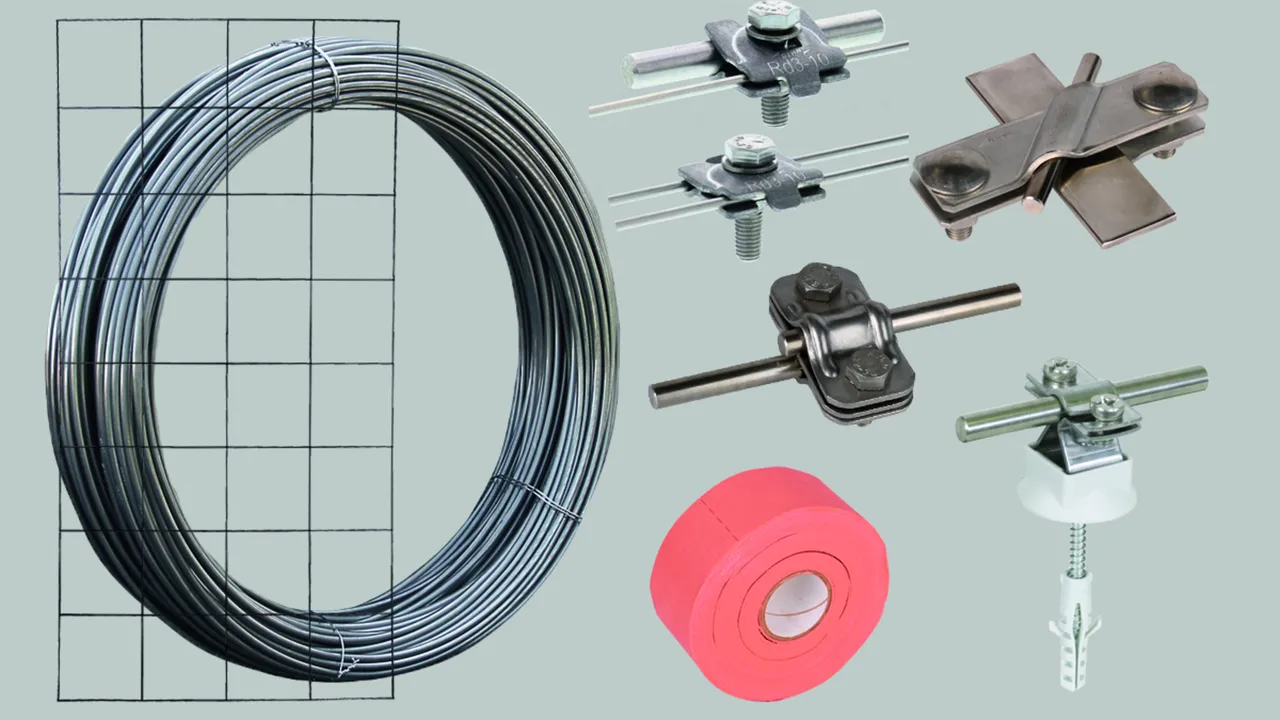

Potentialsteuerung

Gittermatte zum Schutz vor Schrittspannung

Entsprechend VDE/ABB Merkblatt "Blitzschutz von Schutzhütten"

Bei einer überlappenden Verlegung der Gittermatten, werden pro Gittermatte ca. 6 Stk. der Verbindungsklemmen benötigt (mit Korrosionsschutzbinde Art.-Nr. 556 125).
Genauere Daten sind der zugehörigen Montageanleitung zu entnehmen.

Hinweis:
Die Gittermatten sind entsprechend normativer Forderung nach DIN VDE 0151 gebeizt und passiviert.

1 Prodotto

Art. 618214 GMA 250 2000X1000X4 V4A

GTIN (EAN) 4013364322950, Codice doganale (EU): 73141400, Peso lordo: 2.00 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 618214.stp

      Non siete autorizzati per eseguire un download 618214.stp

      Login
    • 618214.igs

      Non siete autorizzati per eseguire un download 618214.igs

      Login
    • 618214.jt

      Non siete autorizzati per eseguire un download 618214.jt

      Login
    • 618214.dwg

      Non siete autorizzati per eseguire un download 618214.dwg

      Login
    • 618214m_D.dxf

      Non siete autorizzati per eseguire un download 618214m_D.dxf

      Login
Gittermatte zum Schutz vor Schrittspannung
in Anlehnung an VDE/ABB Merkblatt
"Blitzschutz von Schutzhütten",
entsprechend normativer Forderung
DIN VDE 0151 gebeizt und passiviert
Werkstoff: NIRO (V4A)
Abmessung: 2000 x 1000 x 4 mm
Maschenweite: 250 mm

Fabrikat: DEHN
Typ: GMA 250 2000X1000X4 V4A
Art.-Nr.: 618214
oder gleichwertig.



Caratteristiche tecniche

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Abmessung (l x b x t) 2000 x 1000 x 4 mm
Maschenweite 250 mm

Prodotto 618214 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 618214 è stato aggiunto al carrello.

Apri Web-Shop

Verbindungsklemme für Gittermatten

Verbindungsklemme zum Verbinden von Gittermatten bzw. zum Anschließen von Gittermatten an Erdungssysteme.

2 Prodotti

Art. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN (EAN) 4013364385306, Codice doganale (EU): 85359000, Peso lordo: 52.08 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

Verbindungsklemme zum Verbinden von Gittermatten
bzw. zum Anschließen von Gittermatten an Erdungssysteme
mit Schraube M8
Werkstoff: NIRO (V4A)
Klemmbereich Rd: 3-10 mm
Anschluss (ein- / mehrdrähtig): 16 mm2
Blitzstoßstromtragfähigkeit (10/350 µs): 25 kA
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: MMVK 3.5 8.10 SKM8X30 V4A
Art.-Nr.: 540271
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmbereich Rd 3-10 mm
Anschluss (ein- / mehrdrähtig) 16 mm2
Blitzstoßstromtragfähigkeit (10/350 µs) 25 kA
Normenbezug in Anlehnung an DIN EN 62561-1

Prodotto 540271 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540271 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN (EAN) 4013364320536, Codice doganale (EU): 85359000, Peso lordo: 99.56 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

Verbindungsklemme zum Verbinden von Gittermatten
bzw. zum Anschließen von Gittermatten an Erdungssysteme
mit Schraube M8 und Sperrzahnmutter.
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 3-4 mm
Klemmbereich Rd / Rd : 3-4 / 3-4 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Blitzstoßstromtragfähigkeit (10/350 µs): 25 kA
Normenbezug: in Anlehnung an DIN 62561-1

Fabrikat: DEHN
Typ: UEK 8.10 AQ3/4 M8 V4A
Art.-Nr.: 540270
oder gleichwertig.



Caratteristiche tecniche

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Klemmbereich Rd / Rd 8-10 / 3-4 mm
Klemmbereich Rd / Rd 3-4 / 3-4 mm
Anschluss (ein- / mehrdrähtig) 4-50 mm2
Blitzstoßstromtragfähigkeit (10/350 µs) 25 kA
Normenbezug in Anlehnung an DIN 62561-1
