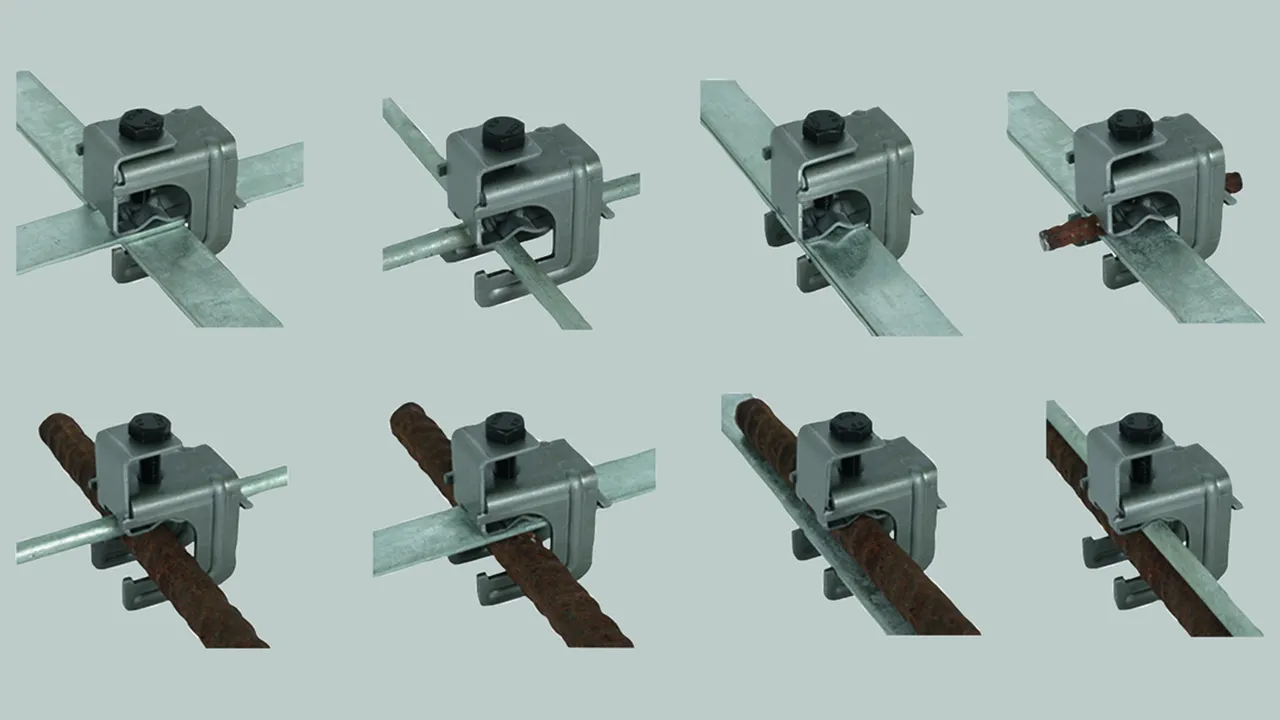

Verbindungsklemmen für Fundamenterder und Bewehrungen
:quality(98)/dehn.it/store/f/50309818/HDVORSCHAU/308031a1_16-9.jpg)
:quality(98)/dehn.it/store/f/50309818/HDVORSCHAU/308031a1_16-9.jpg)
Anordnung:
(II) = parallel
(+) = kreuz
Art. 308031 VK DB 6.20 8.10 FL30 BSB STBL
GTIN (EAN) 4013364136571, Codice doganale (EU): 85359000, Peso lordo: 239.60 g, UM: 25.00 Stk.
:quality(98)/dehn.it/store/f/50309831/HDVORSCHAU/308031.jpg)
:quality(98)/dehn.it/store/f/50309831/HDVORSCHAU/308031.jpg)
:quality(98)/dehn.it/store/f/50309832/HDVORSCHAU/308031m_D.jpg)
:quality(98)/dehn.it/store/f/50309832/HDVORSCHAU/308031m_D.jpg)
Caratteristiche tecniche
| Werkstoff | St/blank |
| Klemmbereich Rd / Rd | (+/II) 6-20 / 8-10 mm |
| Klemmbereich Rd / Fl | (+/II) 6-20 / 30 x 3-4 mm |
| Klemmbereich Fl / Fl | (+/II) 30 x 3-4 / 30 x 3-4 mm |
| Ausführung | ohne Klemmring |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 8,4 kA |
| Normenbezug | DIN EN 62561-1 |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
Art. 308033 VK DB KR 6.20 8.10 FL30 BSB STBL
GTIN (EAN) 4013364519978, Codice doganale (EU): 85359000, Peso lordo: 240.40 g, UM: 25.00 Stk.
:quality(98)/dehn.it/store/f/50309841/HDVORSCHAU/308031.jpg)
:quality(98)/dehn.it/store/f/50309841/HDVORSCHAU/308031.jpg)
:quality(98)/dehn.it/store/f/50309842/HDVORSCHAU/308033m_D.jpg)
:quality(98)/dehn.it/store/f/50309842/HDVORSCHAU/308033m_D.jpg)
Caratteristiche tecniche
| Werkstoff | St/blank |
| Klemmbereich Rd / Rd | (+/II) 6-20 / 8-10 mm |
| Klemmbereich Rd / Fl | (+/II) 6-20 / 30 x 3-4 mm |
| Klemmbereich Fl / Fl | (+/II) 30 x 3-4 / 30 x 3-4 mm |
| Ausführung | mit Klemmring |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 8,4 kA |
| Normenbezug | DIN EN 62561-1 |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
Art. 308036 VK DB 20.32 8.10 FL40 BSB STBL
GTIN (EAN) 4013364136588, Codice doganale (EU): 85359000, Peso lordo: 275.60 g, UM: 25.00 Stk.
:quality(98)/dehn.it/store/f/50309855/HDVORSCHAU/308036.jpg)
:quality(98)/dehn.it/store/f/50309855/HDVORSCHAU/308036.jpg)
:quality(98)/dehn.it/store/f/50309856/HDVORSCHAU/308036m_D.jpg)
:quality(98)/dehn.it/store/f/50309856/HDVORSCHAU/308036m_D.jpg)
Caratteristiche tecniche
| Werkstoff | St/blank |
| Klemmbereich Rd / Rd | (+/II) 20-32 / 8-10 mm |
| Klemmbereich Rd / Fl | (+/II) 20-32 / 40 x 4-5 mm |
| Ausführung | mit Klemmring |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 14,0 kA |
| Normenbezug | DIN EN 62561-1 |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
Art. 308032 VK 6.20 FL30 BSB STBL
GTIN (EAN) 4013364152823, Codice doganale (EU): 85359000, Peso lordo: 178.50 g, UM: 25.00 Stk.
:quality(98)/dehn.it/store/f/50309868/HDVORSCHAU/308032.jpg)
:quality(98)/dehn.it/store/f/50309868/HDVORSCHAU/308032.jpg)
:quality(98)/dehn.it/store/f/50309869/HDVORSCHAU/308032m_D.jpg)
:quality(98)/dehn.it/store/f/50309869/HDVORSCHAU/308032m_D.jpg)
Caratteristiche tecniche
| Werkstoff | St/blank |
| Klemmbereich Rd / Fl | (+) 6-20 / 30 x 3-4 mm |
| Klemmbereich Fl / Fl | (+/II) 30 x 3-4 / 30 x 3-4 mm |
| Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) | 7,0 kA |
| Normenbezug | DIN EN 62561-1 |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
Art. 308037 VK 20.32 FL40 BSB STBL
GTIN (EAN) 4013364154704, Codice doganale (EU): 85359000, Peso lordo: 218.00 g, UM: 25.00 Stk.
:quality(98)/dehn.it/store/f/50309881/HDVORSCHAU/308037.jpg)
:quality(98)/dehn.it/store/f/50309881/HDVORSCHAU/308037.jpg)
:quality(98)/dehn.it/store/f/50309882/HDVORSCHAU/308037m_D.jpg)
:quality(98)/dehn.it/store/f/50309882/HDVORSCHAU/308037m_D.jpg)
Caratteristiche tecniche
| Werkstoff | St/blank |
| Klemmbereich Rd / Fl | (+) 20-32 / 30 x 3-40 x 5 mm |
| Normenbezug | DIN EN 62561-1 |
| *) Genaue Zuordnung siehe Prüfzertifikat. | |
