Klemmen für Ex-Bereiche Zone 2/22

Klemmen mit Federring zum Verbinden/Anschließen von Rund-/Flachleitern in explosionsgefährdeten Bereichen Zone 2/22. Die Klemmen sind entsprechend DIN EN 62305-3 Beiblatt 2 (VDE 0185-305-3 Bbl 2) gegen Selbstlockern gesichert.

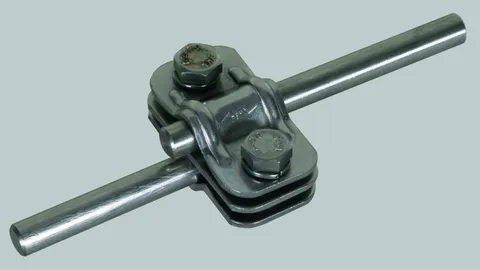

UNI-Trennklemme 200 kA (10/350 μs) mit Federring für zwei Rundleiter

1 Prodotto

Art. 459200 UTK 200 2X10 FL30 ZP V2A

GTIN (EAN) 4013364155527, Codice doganale (EU): 85359000, Peso lordo: 132.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 459200.stp

      Non siete autorizzati per eseguire un download 459200.stp

      Login
    • 459200.igs

      Non siete autorizzati per eseguire un download 459200.igs

      Login
    • 459200.jt

      Non siete autorizzati per eseguire un download 459200.jt

      Login
    • 459200.dwg

      Non siete autorizzati per eseguire un download 459200.dwg

      Login
    • 459200m_D.dxf

      Non siete autorizzati per eseguire un download 459200m_D.dxf

      Login
UNI-Trennklemme (200 kA) für zwei Rundleiter NIRO
UNI-Trennklemme zum Verbinden einer Fangstange bzw.
Erdeinführung mit einem Rundleiter
Ausführung mit Zwischenplatte für Rd und Fl
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd / Rd: 10 / 10 mm
Klemmbereich Rd / Fl: 10 / 30 mm
Blitzstoßstromtragfähigkeit (10/350 µs): *)
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 200 2X10 FL30 ZP V2A
Art.-Nr.: 459200
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Rd / Rd 10 / 10 mm
Klemmbereich Rd / Fl 10 / 30 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459200 è stato aggiunto al carrello.

Apri Web-Shop

UNI-Trennklemme 200 kA (10/350 μs) mit Federring für Erdeinführungsstangen

1 Prodotto

Art. 459219 UTK 200 8.10 16 ZP V2A

GTIN (EAN) 4013364158221, Codice doganale (EU): 85359000, Peso lordo: 136.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 459219.stp

      Non siete autorizzati per eseguire un download 459219.stp

      Login
    • 459219.igs

      Non siete autorizzati per eseguire un download 459219.igs

      Login
    • 459219.jt

      Non siete autorizzati per eseguire un download 459219.jt

      Login
    • 459219.dwg

      Non siete autorizzati per eseguire un download 459219.dwg

      Login
    • 459219m_D.dxf

      Non siete autorizzati per eseguire un download 459219m_D.dxf

      Login
UNI-Trennklemme ( 200 kA) für Erdeinführungsstangen
UNI-Trennklemme zum Verbinden einer Fangstange bzw.
Erdeinführung mit einem Rundleiter
Ausführung mit Zwischenplatte für Rd und Fl
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Blitzstoßstromtragfähigkeit (10/350 µs): *)
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 200 8.10 16 ZP V2A
Art.-Nr.: 459219
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Rd / Rd 8-10 / 16 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459219 è stato aggiunto al carrello.

Apri Web-Shop

Klemmstück 200 kA (10/350 μs) mit Federring

1 Prodotto

Art. 380209 KS 200 B11.11 FL30X4 V2A

GTIN (EAN) 4013364158269, Codice doganale (EU): 85359000, Peso lordo: 110.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 380209.stp

      Non siete autorizzati per eseguire un download 380209.stp

      Login
    • 380209.igs

      Non siete autorizzati per eseguire un download 380209.igs

      Login
    • 380209.jt

      Non siete autorizzati per eseguire un download 380209.jt

      Login
    • 380209.dwg

      Non siete autorizzati per eseguire un download 380209.dwg

      Login
    • 380209m_D.dxf

      Non siete autorizzati per eseguire un download 380209m_D.dxf

      Login
Klemmstück (200 kA) NIRO mit Federring
Klemmstück zum Anschluss von Flachmaterial
an Konstruktionseile
Ausführung für Flachleiter
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Fl: 30 x 4 mm
Blitzstoßstromtragfähigkeit (10/350 µs): *)
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 200 B11.11 FL30X4 V2A
Art.-Nr.: 380209
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Fl 30 x 4 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 380209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 380209 è stato aggiunto al carrello.

Apri Web-Shop

KS-Verbinder 200 kA (10/350 μs) mit Federring

1 Prodotto

Art. 301209 KSV 200 10 FER V2A

GTIN (EAN) 4013364158252, Codice doganale (EU): 85359000, Peso lordo: 67.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 301209.stp

      Non siete autorizzati per eseguire un download 301209.stp

      Login
    • 301209.igs

      Non siete autorizzati per eseguire un download 301209.igs

      Login
    • 301209.jt

      Non siete autorizzati per eseguire un download 301209.jt

      Login
    • 301209.dwg

      Non siete autorizzati per eseguire un download 301209.dwg

      Login
    • 301209m_D.dxf

      Non siete autorizzati per eseguire un download 301209m_D.dxf

      Login
KS-Verbinder (200 kA) mit Federring NIRO
KS-Verbinder zum Anschluss von Rundleitern
mit Flachprofilen
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd: 10 mm
Blitzstoßstromtragfähigkeit (10/350 µs): *)
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 200 10 FER V2A
Art.-Nr.: 301209
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Rd 10 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 301209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301209 è stato aggiunto al carrello.

Apri Web-Shop

MV-Klemme 200 kA (10/350 μs) mit Federring für Rundleiter

1 Prodotto

Art. 390209 MVK 200 8.10 SKM10X30 V2A

GTIN (EAN) 4013364158245, Codice doganale (EU): 85359000, Peso lordo: 103.50 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 390209.stp

      Non siete autorizzati per eseguire un download 390209.stp

      Login
    • 390209.igs

      Non siete autorizzati per eseguire un download 390209.igs

      Login
    • 390209.jt

      Non siete autorizzati per eseguire un download 390209.jt

      Login
    • 390209.dwg

      Non siete autorizzati per eseguire un download 390209.dwg

      Login
    • 390209m_D.dxf

      Non siete autorizzati per eseguire un download 390209m_D.dxf

      Login
MV-Klemme für Rundleiter
MV-Klemme zur universellen Verwendung als Kreuz-, T- und Parallelklemme
Ausführung ohne Zwischenplatte für Rd
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 mm
Blitzstoßstromtragfähigkeit (10/350 µs): *)
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: MVK 200 8.10 SKM10X30 V2A
Art.-Nr.: 390209
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Rd / Rd 8-10 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 390209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390209 è stato aggiunto al carrello.

Apri Web-Shop

MV-Klemme 200 kA (10/350 μs) mit Federring für Fangstangen

1 Prodotto

Art. 392209 MVK 200 8.10 16 SKM10X40 FSC V2A

GTIN (EAN) 4013364158238, Codice doganale (EU): 85359000, Peso lordo: 140.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 392209.stp

      Non siete autorizzati per eseguire un download 392209.stp

      Login
    • 392209.igs

      Non siete autorizzati per eseguire un download 392209.igs

      Login
    • 392209.jt

      Non siete autorizzati per eseguire un download 392209.jt

      Login
    • 392209.dwg

      Non siete autorizzati per eseguire un download 392209.dwg

      Login
    • 392209m_D.dxf

      Non siete autorizzati per eseguire un download 392209m_D.dxf

      Login
MV-Klemme für Fangstangen
MV-Klemme zur universellen Verwendung als Kreuz-, T- und Parallelklemme
Ausführung ohne Zwischenplatte für Rd
Blitzstromtragfähigkeit 200 kA (10/350)
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Blitzstoßstromtragfähigkeit (10/350 µs): *)
Normenbezug: in Anlehnung an DIN EN 62561-1

Fabrikat: DEHN
Typ: MVK 200 8.10 16 SKM10X40 FSC V2A
Art.-Nr.: 392209
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Rd / Rd 8-10 / 16 mm
Blitzstoßstromtragfähigkeit (10/350 µs) ? *)
Normenbezug in Anlehnung an DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 392209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392209 è stato aggiunto al carrello.

Apri Web-Shop

KS-Verbinder 100 kA (10/350 μs) einteilig mit Federring

2 Prodotti

Art. 301010 KSV 7.10 FER STTZN

GTIN (EAN) 4013364067028, Codice doganale (EU): 85359000, Peso lordo: 62.00 g, UM: 100.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 301000.stp

      Non siete autorizzati per eseguire un download 301000.stp

      Login
    • 301000.igs

      Non siete autorizzati per eseguire un download 301000.igs

      Login
    • 301000.jt

      Non siete autorizzati per eseguire un download 301000.jt

      Login
    • 301000.dwg

      Non siete autorizzati per eseguire un download 301000.dwg

      Login
    • 301000m_D.dxf

      Non siete autorizzati per eseguire un download 301000m_D.dxf

      Login
KS-Verbinder einteilig St/tZn
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: St/tZn
Werkstoff Klemme: ZG
Klemmbereich Rd: 7-10 mm
Ausführung: + Federring
Blitzstoßstromtragfähigkeit (10/350 µs): *)
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 7.10 FER STTZN
Art.-Nr.: 301010
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Klemmschraube St/tZn
Werkstoff Klemme ZG
Klemmbereich Rd 7-10 mm
Ausführung + Federring
Blitzstoßstromtragfähigkeit (10/350 µs) = *)
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 301010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 301017 KSV 6.10 FER CU

GTIN (EAN) 4013364053502, Codice doganale (EU): 85359000, Peso lordo: 79.60 g, UM: 100.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 301007.stp

      Non siete autorizzati per eseguire un download 301007.stp

      Login
    • 301007.igs

      Non siete autorizzati per eseguire un download 301007.igs

      Login
    • 301007.jt

      Non siete autorizzati per eseguire un download 301007.jt

      Login
    • 301007.dwg

      Non siete autorizzati per eseguire un download 301007.dwg

      Login
    • 301007m_D.dxf

      Non siete autorizzati per eseguire un download 301007m_D.dxf

      Login
KS-Verbinder einteilig Cu
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: Cu
Werkstoff Klemme: RG
Klemmbereich Rd: 6-10 mm
Anschluss (ein- / mehrdrähtig): 25-70 mm2
Ausführung: + Federring
Blitzstoßstromtragfähigkeit (10/350 µs): *)
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 6.10 FER CU
Art.-Nr.: 301017
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Klemmschraube Cu
Werkstoff Klemme RG
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 25-70 mm2
Ausführung + Federring
Blitzstoßstromtragfähigkeit (10/350 µs) = *)
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 301017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301017 è stato aggiunto al carrello.

Apri Web-Shop

KS-Verbinder 100 kA (10/350 μs) zweiteilig mit Federring

1 Prodotto

Art. 301229 AP 2X6.10 V2A

GTIN (EAN) 4013364101562, Codice doganale (EU): 85389099, Peso lordo: 167.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 301229.stp

      Non siete autorizzati per eseguire un download 301229.stp

      Login
    • 301229.igs

      Non siete autorizzati per eseguire un download 301229.igs

      Login
    • 301229.jt

      Non siete autorizzati per eseguire un download 301229.jt

      Login
    • 301229.dwg

      Non siete autorizzati per eseguire un download 301229.dwg

      Login
    • 301229m_D.dxf

      Non siete autorizzati per eseguire un download 301229m_D.dxf

      Login
KS-Verbinder zweiteilig Abstand 40mm NIRO
Anschlussplatte für den Anschluss der HVI®-Leitung
an die Fangspitze mit
zwei KS-Verbindern inkl. Federring
Werkstoff Klemmschraube: NIRO
Werkstoff Klemme: NIRO
Klemmbereich Rd: 6-10 mm
Ausführung: + Federring
Blitzstoßstromtragfähigkeit (10/350 µs): / *)
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AP 2X6.10 V2A
Art.-Nr.: 301229
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Klemmschraube NIRO
Werkstoff Klemme NIRO
Klemmbereich Rd 6-10 mm
Ausführung + Federring
Blitzstoßstromtragfähigkeit (10/350 µs) = / & *)
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 301229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301229 è stato aggiunto al carrello.

Apri Web-Shop
back to top
