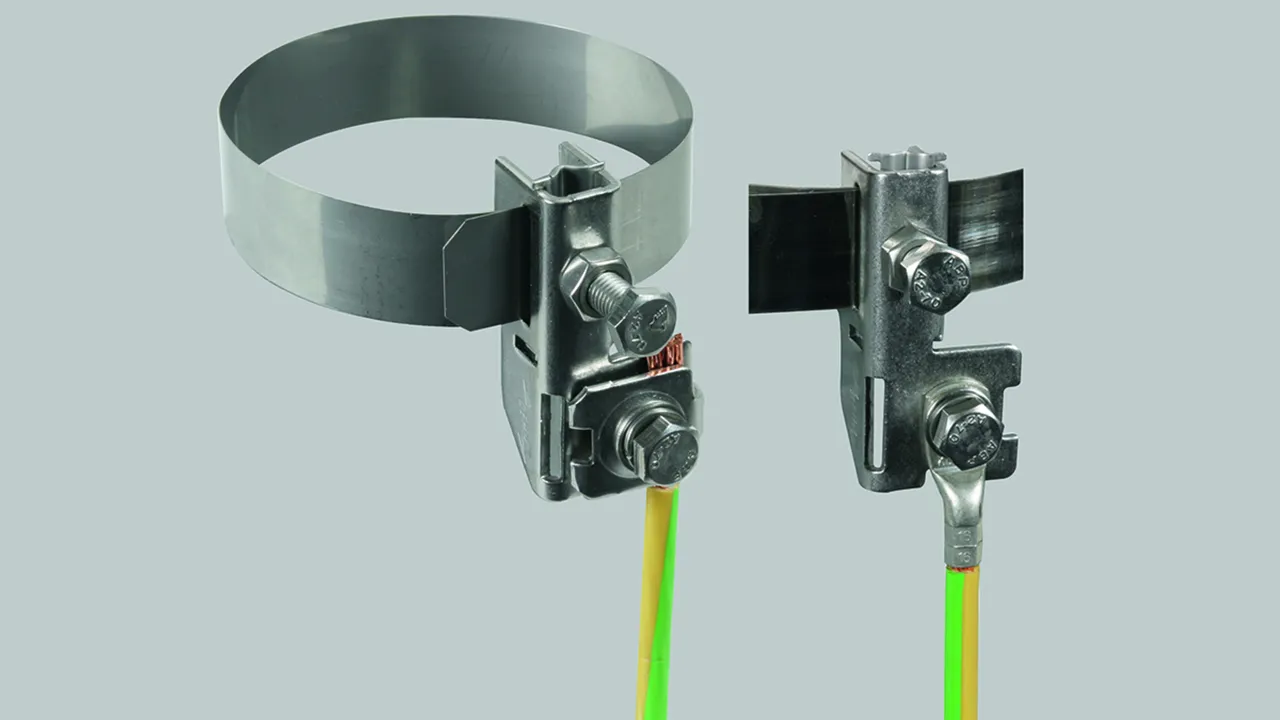

Bandrohrschelle GSG für Ex-Bereiche Zone 2/22

Bandrohrschelle zur elektrischen Kontaktierung von Rohren in explosionsgefährdeten Bereichen Zone 2/22. Die Bandrohrschelle ist entsprechend DIN EN 62305-3 Beiblatt 2 (VDE 0185-305-3 Bbl 2) gegen Selbstlockern gesichert.

Bandrohrschelle komplett

1 Prodotto

Art. 540104 BRS 27.89 AK1X10 2X6.8 GSG V2A

GTIN (EAN) 4013364239685, Codice doganale (EU): 85359000, Peso lordo: 129.00 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 540104.stp

      Non siete autorizzati per eseguire un download 540104.stp

      Login
    • 540104.igs

      Non siete autorizzati per eseguire un download 540104.igs

      Login
    • 540104.jt

      Non siete autorizzati per eseguire un download 540104.jt

      Login
    • 540104.dwg

      Non siete autorizzati per eseguire un download 540104.dwg

      Login
    • 540104m_D.dxf

      Non siete autorizzati per eseguire un download 540104m_D.dxf

      Login
Bandrohrschelle für Ex-Bereiche NIRO Zone 2/22 Rohr D (27-89mm)
Bandrohrschelle zur elektrischen Kontaktierung von
Rohren in explosionsgefährdeten Bereichen Zone 2/22.
Bandrohrschelle entsprechend DIN EN 62305-3 Beiblatt 2
(VDE 0185-305-3 Bbl 2) gegen selbstlockern gesichert.
Werkstoff: NIRO
Klemmbereich Rohr Ø: 27-89 mm (3/4-3'')
Abmessung Band: 330 x 25 x 0,3 mm
Anschluss Rd: 1 x 10 mm / 1-2 x 6-8 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: BRS 27.89 AK1X10 2X6.8 GSG V2A
Art.-Nr.: 540104
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Rohr Ø 27-89 mm (3/4-3'')
Abmessung Band (l1 x b x t) 330 x 25 x 0,3 mm
Anschluss (ein- / mehrdrähtig) 4-50 mm2
Normenbezug DIN EN 62561-1
Anzugsdrehmoment ≥ 15 Nm
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 540104 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540104 è stato aggiunto al carrello.

Apri Web-Shop

Spannkopf separat

Zum Kombinieren mit Endlos-Spannband (Art.-Nr. 540 901), Anschlussquerschnitt 4-50 mm2 (ein- / mehrdrähtig).

1 Prodotto

Art. 540199 SPK 27.89 BRS AK1X10 2X6.8 GSG V2A

GTIN (EAN) 4013364304741, Codice doganale (EU): 85359000, Peso lordo: 110.60 g, UM: 25.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 540199.stp

      Non siete autorizzati per eseguire un download 540199.stp

      Login
    • 540199.igs

      Non siete autorizzati per eseguire un download 540199.igs

      Login
    • 540199.jt

      Non siete autorizzati per eseguire un download 540199.jt

      Login
    • 540199.dwg

      Non siete autorizzati per eseguire un download 540199.dwg

      Login
    • 540199m_D.dxf

      Non siete autorizzati per eseguire un download 540199m_D.dxf

      Login
Bandrohrsch. F. Ex-Ber.NIRO Zone 2/22, Spannkopf sep. NIRO
Bandrohrschelle zur elektrischen Kontaktierung von
Rohren in explosionsgefährdeten Bereichen Zone 2/22.
Bandrohrschelle entsprechend DIN EN 62305-3 Beiblatt 2
(VDE 0185-305-3 Bbl 2) gegen selbstlockern gesichert.
Spannkopf separat, zum Kombinieren mit
Endlos-Spannband (Art.-Nr. 540 901)
Werkstoff: NIRO
Anschluss Rd: 1 x 10 mm / 1-2 x 6-8 mm
Anschluss (ein- / mehrdrähtig): 4-50 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: SPK 27.89 BRS AK1X10 2X6.8 GSG V2A
Art.-Nr.: 540199
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Anschluss (ein- / mehrdrähtig) 4-50 mm2
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 540199 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540199 è stato aggiunto al carrello.

Apri Web-Shop

Endlos-Spannband

Zum Ablängen z. B. mit Blechschere.

1 Prodotto

Art. 540901 SPB 25X0.3 L100M V2A

GTIN (EAN) 4013364076525, Codice doganale (EU): 73269098, Peso lordo: 6.30 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Bandrohrschellen für Ex-Bereiche Spannband
Erdungsbandrohrschellen zum Kombinieren mit verschiedenen
Befestigungselementen
oder Anschlussbauteilen
Werkstoff: NIRO
Abmessung Band: 25 x 0,3 mm

Fabrikat: DEHN
Typ: SPB 25X0.3 L100M V2A
Art.-Nr.: 540901
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Abmessung Band (b x t) 25 x 0,3 mm

Prodotto 540901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540901 è stato aggiunto al carrello.

Apri Web-Shop
