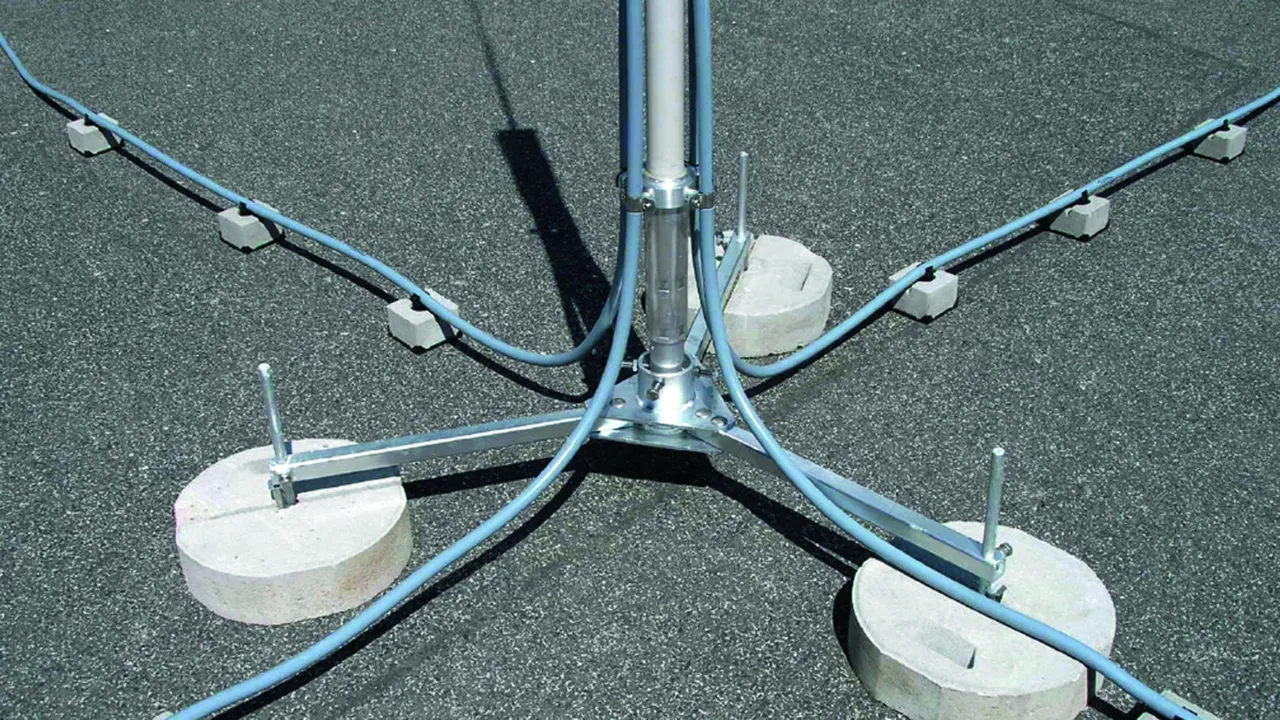

Stativ für Stützrohre ohne seitlichem Auslass

Stative zur Aufnahme von HVI-Stützrohren für innen-/außenverlegte HVI Leitung im / am Stützrohr, mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm. Anpassung an die Dachneigung bis max. 10° mittels variabler Fixierung am Sockelhalter.

Jeweils im Zubehör separat verfügbar sind die stapelbaren Betonsockel, die Unterlegplatten und das Sockelhalterset zur Aufnahme weiterer Betonsockel.

Hinweis: Informationen zur Materialverträglichkeit Dachleitungshalter sowie Unterlegplatten in Verbindung mit Dachteilen, können bei DEHN angefordert werden.

Dreibeinstativ klein

1 Prodotto

Art. 107390 DBS KB D50 RA680 V2A

GTIN (EAN) 4013364478466, Codice doganale (EU): 85389099, Peso lordo: 7.75 kg, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 107390.stp

      Non siete autorizzati per eseguire un download 107390.stp

      Login
    • 107390.igs

      Non siete autorizzati per eseguire un download 107390.igs

      Login
    • 107390.jt

      Non siete autorizzati per eseguire un download 107390.jt

      Login
    • 107390.dwg

      Non siete autorizzati per eseguire un download 107390.dwg

      Login
    • 107390m_D.dxf

      Non siete autorizzati per eseguire un download 107390m_D.dxf

      Login
Dreibeinstativ klein NIRO (Ausführung klappbar)
Dreibeinstativ (Ausführung klappbar) für Stützrohre
D 50 mm mit seitlichem Auslass oder Fangstange
D 40 mm mit Reduzierungszubehör
Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm
Zum Errichten mit Betonsockel (Gewicht 17 kg)
Ausgleich Dachneigungwinkel bis max 10°
Stapelbare Betonsockel (Art.-Nr. 102 010)
Unterlegplatte (Art.-Nr. 102 050)
Sockelhalterset (Art.-Nr. 107 396)
Reduzierungszubehör (Art.-Nr. 107 399)
sind separat zu bestellen.
Dreibeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dimensioniert.
Werkstoff Stativ: NIRO
Aufnahme: 50 und 40*) mm
Radius: 680 mm
Platzbedarf Stativ: 1175 x 1020 mm

Fabrikat: DEHN
Typ: DBS KB D50 RA680 V2A
Art.-Nr.: 107390
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Stativ NIRO
Aufnahme 50 und 40*) mm
Radius 680 mm
Platzbedarf Stativ 1175 x 1020 mm
*) Nur mit Adapterset Art-Nr. 107 399.

Prodotto 107390 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 107390 è stato aggiunto al carrello.

Apri Web-Shop

Dreibeinstativ groß

1 Prodotto

Art. 107391 DBS KB D50 RA1330 V2A

GTIN (EAN) 4013364478473, Codice doganale (EU): 85389099, Peso lordo: 15.60 kg, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 107391.stp

      Non siete autorizzati per eseguire un download 107391.stp

      Login
    • 107391.igs

      Non siete autorizzati per eseguire un download 107391.igs

      Login
    • 107391.jt

      Non siete autorizzati per eseguire un download 107391.jt

      Login
    • 107391.dwg

      Non siete autorizzati per eseguire un download 107391.dwg

      Login
    • 107391m_D.dxf

      Non siete autorizzati per eseguire un download 107391m_D.dxf

      Login
Dreibeinstativ groß NIRO (Ausführung klappbar)
Dreibeinstativ (Ausführung klappbar) für Stützrohre
D 50 mm mit seitlichem Auslass und Doppelüberleger für
den Anschluss 2x Rd 8-10 mm, zum Errichten mit
Betonsockel (Gewicht 17 kg) mit Anpassung mittels
Sockelhalterset an die Dachneigung bis max. 10°.
Stapelbare Betonsockel (Art.-Nr. 102 010)
Unterlegplatte (Art.-Nr. 102 050)
Sockelhalterset (Art.-Nr. 107 396)
Reduzierungszubehör (Art.-Nr. 107 399)
sind separat zu bestellen.
Dreibeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dimensioniert.
Werkstoff Stativ: NIRO
Aufnahme: 50 und 40*) mm
Radius: 1330 mm
Platzbedarf Stativ: 2300 x 1995 mm

Fabrikat: DEHN
Typ: DBS KB D50 RA1330 V2A
Art.-Nr.: 107391
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Stativ NIRO
Aufnahme 50 und 40*) mm
Radius 1330 mm
Platzbedarf Stativ 2300 x 1995 mm
*) Nur mit Adapterset Art-Nr. 107 399.

Prodotto 107391 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 107391 è stato aggiunto al carrello.

Apri Web-Shop

Vierbeinstativ klein

1 Prodotto

Art. 107490 VBS KB D50 RA680 V2A

GTIN (EAN) 4013364478480, Codice doganale (EU): 85389099, Peso lordo: 10.38 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 107490.stp

      Non siete autorizzati per eseguire un download 107490.stp

      Login
    • 107490.igs

      Non siete autorizzati per eseguire un download 107490.igs

      Login
    • 107490.jt

      Non siete autorizzati per eseguire un download 107490.jt

      Login
    • 107490.dwg

      Non siete autorizzati per eseguire un download 107490.dwg

      Login
    • 107490m_D.dxf

      Non siete autorizzati per eseguire un download 107490m_D.dxf

      Login
Vierbeinstativ klein NIRO (Ausführung klappbar)
Vierbeinstativ (Ausführung klappbar) für Stützrohre
D 50 mm mit seitlichem Auslass oder Fangstange
D 40 mm mit Reduzierungszubehör
Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm
Zum Errichten mit Betonsockel (Gewicht 17 kg)
Ausgleich Dachneigungwinkel bis max 10°
Stapelbare Betonsockel (Art.-Nr. 102 010)
Unterlegplatte (Art.-Nr. 102 050)
Sockelhalterset (Art.-Nr. 107 396)
Reduzierungszubehör (Art.-Nr. 107 399)
sind separat zu bestellen.
Vierbeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dimensioniert.
Werkstoff Stativ: NIRO
Aufnahme: 50 und 40*) mm
Radius: 680 mm
Platzbedarf Stativ: 960 x 960 mm

Fabrikat: DEHN
Typ: VBS KB D50 RA680 V2A
Art.-Nr.: 107490
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Stativ NIRO
Aufnahme 50 und 40*) mm
Radius 680 mm
Platzbedarf Stativ 960 x 960 mm
*) Nur mit Adapterset Art-Nr. 107 399.

Prodotto 107490 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 107490 è stato aggiunto al carrello.

Apri Web-Shop

Vierbeinstativ groß

1 Prodotto

Art. 107491 VBS KB D50 RA1330 V2A

GTIN (EAN) 4013364478497, Codice doganale (EU): 85389099, Peso lordo: 17.63 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 107491.stp

      Non siete autorizzati per eseguire un download 107491.stp

      Login
    • 107491.igs

      Non siete autorizzati per eseguire un download 107491.igs

      Login
    • 107491.jt

      Non siete autorizzati per eseguire un download 107491.jt

      Login
    • 107491.dwg

      Non siete autorizzati per eseguire un download 107491.dwg

      Login
    • 107491m_D.dxf

      Non siete autorizzati per eseguire un download 107491m_D.dxf

      Login
Vierbeinstativ groß NIRO (Ausführung klappbar)
Vierbeinstativ (Ausführung klappbar) für Stützrohre
D 50 mm mit seitlichem Auslass oder Fangstange
D 40 mm mit Reduzierungszubehör
Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm
Zum Errichten mit Betonsockel (Gewicht 17 kg)
Ausgleich Dachneigungwinkel bis max 10°
Stapelbare Betonsockel (Art.-Nr. 102 010)
Unterlegplatte (Art.-Nr. 102 050)
Sockelhalterset (Art.-Nr. 107 396)
Reduzierungszubehör (Art.-Nr. 107 399)
sind separat zu bestellen.
Vierbeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
dimensioniert.
Werkstoff Stativ: NIRO
Aufnahme: 50 und 40*) mm
Radius: 1330 mm
Platzbedarf Stativ: 1880 x 1880 mm

Fabrikat: DEHN
Typ: VBS KB D50 RA1330 V2A
Art.-Nr.: 107491
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Stativ NIRO
Aufnahme 50 und 40*) mm
Radius 1330 mm
Platzbedarf Stativ 1880 x 1880 mm
*) Nur mit Adapterset Art-Nr. 107 399.

Prodotto 107491 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 107491 è stato aggiunto al carrello.

Apri Web-Shop

Dreibeinstativ klein St/tZn

Geeignet für die Innenverlegung der HVI Leitung.

2 Prodotti

Art. 105351 DBS KB D40.50 RA620 STTZN

GTIN (EAN) 4013364238916, Codice doganale (EU): 85389099, Peso lordo: 11.50 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Dreibeinstativ für HVI Leitung klein St/tZn
Dreibeinstativ für HVI Leitung im Stützrohr
spezielle Ausführung für Stützrohre (Länge 3200 mm).
Um den Biegeradius der HVI Leitung unten
am Dreibeinstativ einzuhalten, werden 2 Betonsockel
unterhalb des Schenkels und einer oberhalb positioniert.
Ohne zusätzliche Befestigung an Konstruktionselementen
Anpassung an die Dachneigung bis max. 10° möglich.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und die
Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen.
Dreibeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Werkstoff Stativ: St/tZn
Aufnahme: 40 / 50 mm
Radius: 620 mm
Anzahl Betonsockel: 3-12 Stück á 17 kg
Platzbedarf Stativ: 1300 x 1450 mm

Fabrikat: DEHN
Typ: DBS KB D40.50 RA620 STTZN
Art.-Nr.: 105351
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Stativ St/tZn
Aufnahme 40 / 50 mm
Radius 620 mm
Anzahl Betonsockel 3-12 Stück á 17 kg
Platzbedarf Stativ 1300 x 1450 mm

Prodotto 105351 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105351 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105357 DBS KB D40.50 RA220 STTZN

GTIN (EAN) 4013364527829, Codice doganale (EU): 85389099, Peso lordo: 8.04 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 105357.stp

      Non siete autorizzati per eseguire un download 105357.stp

      Login
    • 105357.igs

      Non siete autorizzati per eseguire un download 105357.igs

      Login
    • 105357.jt

      Non siete autorizzati per eseguire un download 105357.jt

      Login
    • 105357.dwg

      Non siete autorizzati per eseguire un download 105357.dwg

      Login
    • 105357m_D.dxf

      Non siete autorizzati per eseguire un download 105357m_D.dxf

      Login
Dreibeinstativ platzsparend, höhenverstellbar und klappbar
zur Aufnahme von Fangstangen und Stützrohre
Ø40 mm und Ø50 mm
Ausgleich von Dachschrägen bis 10° möglich
Aufnahme von bis zu vier Betonsockel
je Bein möglich
Werkstoff Stativ: St/tZn
Aufnahme: 40 / 50 mm
Radius: 220 mm
Anzahl Betonsockel: 3-12 Stück á 17 kg
Platzbedarf Stativ: 668 x 718 mm

Fabrikat: DEHN
Typ: DBS KB D40.50 RA220 STTZN
Art.-Nr.: 105357
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Stativ St/tZn
Aufnahme 40 / 50 mm
Radius 220 mm
Anzahl Betonsockel 3-12 Stück á 17 kg
Platzbedarf Stativ 668 x 718 mm

Prodotto 105357 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105357 è stato aggiunto al carrello.

Apri Web-Shop

Dreibeinstativ groß St/tZn

Geeignet für die Außenverlegung der HVI Leitung.

1 Prodotto

Art. 105201 DBS KB D40.50 RA1435 STTZN

GTIN (EAN) 4013364095915, Codice doganale (EU): 85389099, Peso lordo: 17.23 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Dreibeinstativ für HVI Leitung St/tZn
Dreibeinstativ für HVI Leitung im Stützrohr
spezielle Ausführung für Stützrohre (Länge 4700 mm).
Um den Biegeradius der HVI Leitung unten
am Dreibeinstativ einzuhalten, werden 2 Betonsockel
unterhalb des Schenkels und einer oberhalb positioniert.
Ohne zusätzliche Befestigung an Konstruktionselementen
Anpassung an die Dachneigung bis max. 10° möglich.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und die
Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen.
Dreibeinstative sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Werkstoff Stativ: St/tZn
Aufnahme: 40 / 50 mm
Radius: 1435 mm
Anzahl Betonsockel: 3-12 Stück à 17 kg
Platzbedarf Stativ: 2520 x 2860 mm

Fabrikat: DEHN
Typ: DBS KB D40.50 RA1435 STTZN
Art.-Nr.: 105201
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Stativ St/tZn
Aufnahme 40 / 50 mm
Radius 1435 mm
Anzahl Betonsockel 3-12 Stück à 17 kg
Platzbedarf Stativ 2520 x 2860 mm

Prodotto 105201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105201 è stato aggiunto al carrello.

Apri Web-Shop
back to top
