Erdseitige Anschlusselemente für Schaltanlagen und Freileitungen

  • Zum erdseitigen Anschluss an Kugelfestpunkte, T-Anschlussbolzen, Rund- und Flachleitern, Anschlussstücke und Flachprofile
  • Für großen Klemmbereich bis 40 mm
  • Mit Verdrehungsschutz Ausführung PK1 bzw. PK2
  • Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Dettagli

Erdungsfräsklemme an lackiertem Stahlmast.
lorem ipsum
lorem ipsum

Universalerdungsklemme mit Flügelschraube

2 Prodotti

Art. 774034 UEK 25 FS

GTIN (EAN) 4013364114586, Codice doganale (EU): 85359000, Peso lordo: 661.60 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 774034.stp

      Non siete autorizzati per eseguire un download 774034.stp

      Login
    • 774034.igs

      Non siete autorizzati per eseguire un download 774034.igs

      Login
    • 774034.jt

      Non siete autorizzati per eseguire un download 774034.jt

      Login
    • 774034.dwg

      Non siete autorizzati per eseguire un download 774034.dwg

      Login
    • 774034m_D.dxf

      Non siete autorizzati per eseguire un download 774034m_D.dxf

      Login



Caratteristiche tecniche

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 774034 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774034 è stato aggiunto al carrello.

Apri Web-Shop

Art. 774130 UEK 30 FS

GTIN (EAN) 4013364057739, Codice doganale (EU): 85359000, Peso lordo: 780.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 774130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774130 è stato aggiunto al carrello.

Apri Web-Shop

Universalerdungsklemme mit Handgriff

2 Prodotti

Art. 774234 UEK 25 HG

GTIN (EAN) 4013364114593, Codice doganale (EU): 85359000, Peso lordo: 771.60 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 774234.stp

      Non siete autorizzati per eseguire un download 774234.stp

      Login
    • 774234.igs

      Non siete autorizzati per eseguire un download 774234.igs

      Login
    • 774234.jt

      Non siete autorizzati per eseguire un download 774234.jt

      Login
    • 774234.dwg

      Non siete autorizzati per eseguire un download 774234.dwg

      Login
    • 774234m_D.dxf

      Non siete autorizzati per eseguire un download 774234m_D.dxf

      Login



Caratteristiche tecniche

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 774234 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774234 è stato aggiunto al carrello.

Apri Web-Shop

Art. 774330 UEK 30 HG

GTIN (EAN) 4013364057715, Codice doganale (EU): 85359000, Peso lordo: 941.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Für Kugelfestpunkt Ø 25 / 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 774330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774330 è stato aggiunto al carrello.

Apri Web-Shop

Universalerdungsklemme mit Schraubknebel

2 Prodotti

Art. 774434 UEK 25 SKN

GTIN (EAN) 4013364114609, Codice doganale (EU): 85359000, Peso lordo: 712.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Für Kugelfestpunkt Ø 20 / 25 mm
Für T-Anschlussbolzen Halsweite 15 mm
Rd / Fl Klemmbereich 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 774434 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774434 è stato aggiunto al carrello.

Apri Web-Shop

Art. 774530 UEK 30 SKN

GTIN (EAN) 4013364057746, Codice doganale (EU): 85359000, Peso lordo: 700.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Für Kugelfestpunkt Ø 30 mm
Für T-Anschlussbolzen Halsweite 18 mm
Rd / Fl Klemmbereich 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120*) mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA
*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 774530 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774530 è stato aggiunto al carrello.

Apri Web-Shop

Kugelkopfhaube starr mit Flügelschraube

2 Prodotti

Art. 772312 KKH 20 FS

GTIN (EAN) 4013364054431, Codice doganale (EU): 85359000, Peso lordo: 480.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Prodotto 772312 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772312 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772322 KKH 25 FS

GTIN (EAN) 4013364054455, Codice doganale (EU): 85359000, Peso lordo: 747.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Prodotto 772322 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772322 è stato aggiunto al carrello.

Apri Web-Shop

Kugelkopfhaube starr mit Handgriff

2 Prodotti

Art. 772313 KKH 20 HG

GTIN (EAN) 4013364054448, Codice doganale (EU): 85359000, Peso lordo: 400.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 772313.stp

      Non siete autorizzati per eseguire un download 772313.stp

      Login
    • 772313.igs

      Non siete autorizzati per eseguire un download 772313.igs

      Login
    • 772313.jt

      Non siete autorizzati per eseguire un download 772313.jt

      Login
    • 772313.dwg

      Non siete autorizzati per eseguire un download 772313.dwg

      Login
    • 772313m_D.dxf

      Non siete autorizzati per eseguire un download 772313m_D.dxf

      Login



Caratteristiche tecniche

Für Kugelfestpunkt Ø 20 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 120 mm2
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

Prodotto 772313 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772313 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772323 KKH 25 HG

GTIN (EAN) 4013364054462, Codice doganale (EU): 85359000, Peso lordo: 876.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 772323.stp

      Non siete autorizzati per eseguire un download 772323.stp

      Login
    • 772323.igs

      Non siete autorizzati per eseguire un download 772323.igs

      Login
    • 772323.jt

      Non siete autorizzati per eseguire un download 772323.jt

      Login
    • 772323.dwg

      Non siete autorizzati per eseguire un download 772323.dwg

      Login
    • 772323m_D.dxf

      Non siete autorizzati per eseguire un download 772323m_D.dxf

      Login



Caratteristiche tecniche

Für Kugelfestpunkt Ø 25 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Prodotto 772323 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772323 è stato aggiunto al carrello.

Apri Web-Shop

Erdanschlussstück mit Flügelmutter

2 Prodotti

Art. 775621 EAS EK FM 12

GTIN (EAN) 4013364102545, Codice doganale (EU): 85359000, Peso lordo: 311.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 775621.stp

      Non siete autorizzati per eseguire un download 775621.stp

      Login
    • 775621.igs

      Non siete autorizzati per eseguire un download 775621.igs

      Login
    • 775621.jt

      Non siete autorizzati per eseguire un download 775621.jt

      Login
    • 775621.dwg

      Non siete autorizzati per eseguire un download 775621.dwg

      Login
    • 775621m_D.dxf

      Non siete autorizzati per eseguire un download 775621m_D.dxf

      Login



Caratteristiche tecniche

Abmessung M12
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Prodotto 775621 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 775621 è stato aggiunto al carrello.

Apri Web-Shop

Art. 775631 EAS EK FM 16

GTIN (EAN) 4013364102552, Codice doganale (EU): 85359000, Peso lordo: 290.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Abmessung M16
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Prodotto 775631 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 775631 è stato aggiunto al carrello.

Apri Web-Shop

Erdanschlussstück mit Flügelschraube

2 Prodotti

Art. 775626 EAS EK FS 12

GTIN (EAN) 4013364102569, Codice doganale (EU): 85359000, Peso lordo: 343.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Abmessung M12 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Prodotto 775626 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 775626 è stato aggiunto al carrello.

Apri Web-Shop

Art. 775636 EAS EK FS 16

GTIN (EAN) 4013364102576, Codice doganale (EU): 85359000, Peso lordo: 350.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Abmessung M16 x 15 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150 mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

Prodotto 775636 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 775636 è stato aggiunto al carrello.

Apri Web-Shop

Erdanschlussbuchse mit Flügelschraube

Für Erdungsfestpunkte mit Ringnut.

1 Prodotto

Art. 790150 EAB RN 16 FS

GTIN (EAN) 4013364005365, Codice doganale (EU): 85359000, Peso lordo: 450.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Abmessung Ø16 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 150*) mm2
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
*) für Seillängen > 4000 mm: max. bis 95 mm2 (26,5 kA / 0,5 s)

Prodotto 790150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 790150 è stato aggiunto al carrello.

Apri Web-Shop

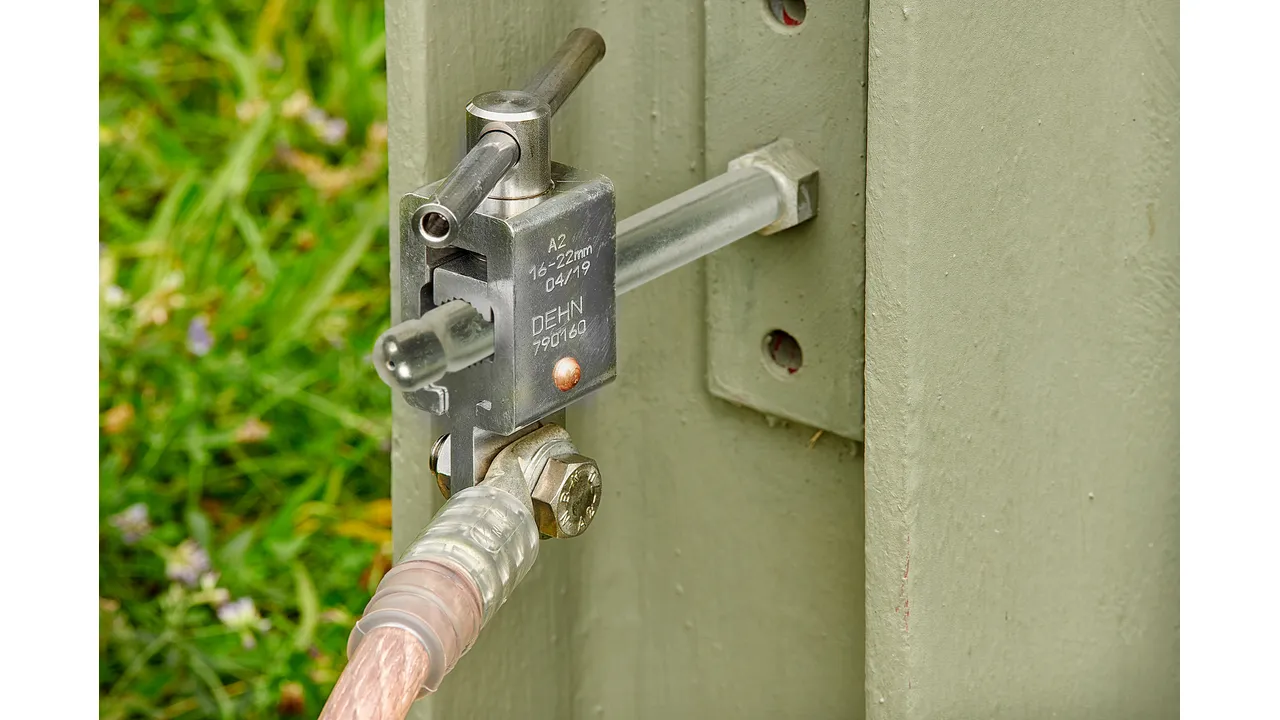

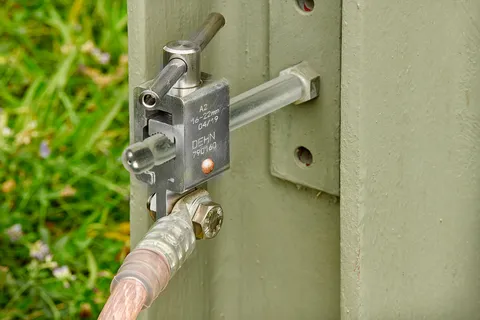

Erdanschlussbuchse mit Schraubknebel

Für Erdungsfestpunkte mit Ringnut.

1 Prodotto

Art. 790160 EAB RN 16 SKN

GTIN (EAN) 4013364018693, Codice doganale (EU): 85359000, Peso lordo: 737.40 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Abmessung Ø16 mm
Verdrehungsschutz PK2
Für Seilquerschnitt Cu 16 ... 150**) mm2
Max. Kurzschlussstrom Ik 0,5 s 29,6 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA
**) Kurzschlussstrom auch bei Abschaltdauer Ik 1 s maximal 29,6 kA

Prodotto 790160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 790160 è stato aggiunto al carrello.

Apri Web-Shop

Erdungsfräsklemme mit Schraubknebel und Tellerfedern

Frästeller, Tellerfedern und langer Schraubknebel für sichere Kontaktierung.

1 Prodotto

Art. 792190 EFK FL40 SKN

GTIN (EAN) 4013364068315, Codice doganale (EU): 85359000, Peso lordo: 1.32 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Klemmbereich bis 40 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 95 mm2
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

Prodotto 792190 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 792190 è stato aggiunto al carrello.

Apri Web-Shop

Erdungsfräsklemme mit Schraubknebel

Frästeller und langer Schraubknebel für sichere Kontaktierung.

1 Prodotto

Art. 792030 EFK FL30 SKN

GTIN (EAN) 4013364005853, Codice doganale (EU): 85359000, Peso lordo: 610.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni



Caratteristiche tecniche

Klemmbereich bis 30 mm
Verdrehungsschutz PK1
Für Seilquerschnitt Cu 16 ... 50 mm2
Max. Kurzschlussstrom Ik 0,5 s 14,0 kA
Max. Kurzschlussstrom Ik 1 s 9,9 kA

Prodotto 792030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 792030 è stato aggiunto al carrello.

Apri Web-Shop
back to top
