Phasenseitige Anschlusselemente für Schaltanlagen

Zur phasenseitigen Bestückung von ein- bis fünfpoligen Erdungs- und Kurzschließvorrichtungen
Mit Verdrehungsschutz Ausführung PK1
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Dettagli

Kugelkopfhaube starr, Spindel mit Sechskant

2 Prodotti

Art. 772310 KKH 20 SK

GTIN (EAN) 4013364057593, Codice doganale (EU): 85359000, Peso lordo: 469.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 772310 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772310 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772320 KKH 25 SK

GTIN (EAN) 4013364057432, Codice doganale (EU): 85359000, Peso lordo: 785.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 772320 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772320 è stato aggiunto al carrello.

Apri Web-Shop

Kugelkopfhaube starr, Spindel mit Querstift

2 Prodotti

Art. 772311 KKH 20 SQ

GTIN (EAN) 4013364057586, Codice doganale (EU): 85359000, Peso lordo: 482.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 772311 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772311 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772321 KKH 25 SQ

GTIN (EAN) 4013364057449, Codice doganale (EU): 85359000, Peso lordo: 756.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 772321 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772321 è stato aggiunto al carrello.

Apri Web-Shop

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

2 Prodotti

Art. 772330 KKH 20 D SK

GTIN (EAN) 4013364069220, Codice doganale (EU): 85359000, Peso lordo: 560.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 772330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772330 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772340 KKH 25 D SK

GTIN (EAN) 4013364057456, Codice doganale (EU): 85359000, Peso lordo: 878.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 772340 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772340 è stato aggiunto al carrello.

Apri Web-Shop

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

2 Prodotti

Art. 772331 KKH 20 D SQ

GTIN (EAN) 4013364066304, Codice doganale (EU): 85359000, Peso lordo: 566.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 772331 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772331 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772341 KKH 25 D SQ

GTIN (EAN) 4013364057425, Codice doganale (EU): 85359000, Peso lordo: 902.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 772341 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772341 è stato aggiunto al carrello.

Apri Web-Shop

Rundbolzenklemme, Spindel mit Querstift

Für Kontaktrundbolzen in Schaltanlagen.

4 Prodotti

Art. 715314 RBK 25 SQ SN7151

GTIN (EAN) 4013364132474, Codice doganale (EU): 85359000, Peso lordo: 1.61 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 715314 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 715314 è stato aggiunto al carrello.

Apri Web-Shop

Art. 715315 RBK 26 SQ SN7255

GTIN (EAN) 4013364135338, Codice doganale (EU): 85359000, Peso lordo: 1.60 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	26 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 715315 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 715315 è stato aggiunto al carrello.

Apri Web-Shop

Art. 715313 RBK 30 SQ SN7642

GTIN (EAN) 4013364154971, Codice doganale (EU): 85359000, Peso lordo: 1.55 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 715313 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 715313 è stato aggiunto al carrello.

Apri Web-Shop

Art. 715312 RBK 35 SQ

GTIN (EAN) 4013364150386, Codice doganale (EU): 85359000, Peso lordo: 1.50 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kontaktrundbolzen Ø	35 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	Cu-Legierung/gal Sn

Prodotto 715312 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 715312 è stato aggiunto al carrello.

Apri Web-Shop

Universalklemme, Spindel mit Sechskant

2 Prodotti

Art. 773034 UK 25 SK

GTIN (EAN) 4013364114562, Codice doganale (EU): 85359000, Peso lordo: 634.40 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 773034 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773034 è stato aggiunto al carrello.

Apri Web-Shop

Art. 773130 UK 30 SK

GTIN (EAN) 4013364057722, Codice doganale (EU): 85359000, Peso lordo: 801.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 773130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773130 è stato aggiunto al carrello.

Apri Web-Shop

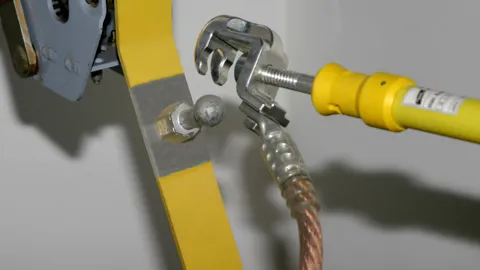

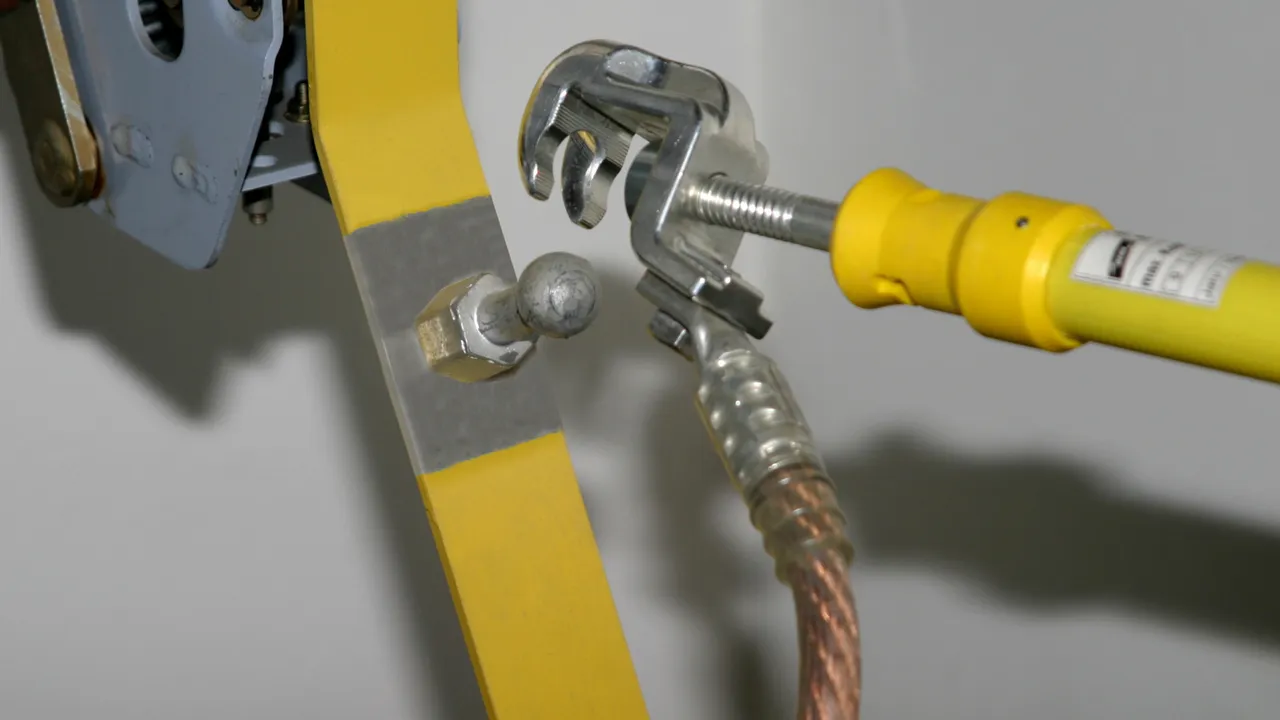

Universalklemme, Spindel mit Querstift

2 Prodotti

Art. 773234 UK 25 SQ

GTIN (EAN) 4013364114555, Codice doganale (EU): 85359000, Peso lordo: 660.60 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 773234 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773234 è stato aggiunto al carrello.

Apri Web-Shop

Art. 773330 UK 30 SQ

GTIN (EAN) 4013364057760, Codice doganale (EU): 85359000, Peso lordo: 830.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Mindestklemmbereich	10 / 5 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Druckstück	St/gal Zn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 773330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773330 è stato aggiunto al carrello.

Apri Web-Shop

Phasenanschlussstück, Spindel mit Querstift

Zum Anschrauben mit Gewindebolzen M16 in Schaltanlagen.

1 Prodotto

Art. 771316 PAS EK SQ 16

GTIN (EAN) 4013364150393, Codice doganale (EU): 85359000, Peso lordo: 418.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Abmessung	M16
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Spindel	Cu-Legierung/gal Sn

Prodotto 771316 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 771316 è stato aggiunto al carrello.

Apri Web-Shop

Phasenseitige Anschlusselemente für Schaltanlagen

Dettagli

Kugelkopfhaube starr, Spindel mit Sechskant

Art. 772310 KKH 20 SK

Prodotto 772310 è stato aggiunto al blocco note.

Prodotto 772310 è stato aggiunto al carrello.

Art. 772320 KKH 25 SK

Non siete autorizzati per eseguire un download 772320.stp

Non siete autorizzati per eseguire un download 772320.igs

Non siete autorizzati per eseguire un download 772320.jt

Non siete autorizzati per eseguire un download 772320.dwg

Prodotto 772320 è stato aggiunto al blocco note.

Prodotto 772320 è stato aggiunto al carrello.

Kugelkopfhaube starr, Spindel mit Querstift

Art. 772311 KKH 20 SQ

Prodotto 772311 è stato aggiunto al blocco note.

Prodotto 772311 è stato aggiunto al carrello.

Art. 772321 KKH 25 SQ

Prodotto 772321 è stato aggiunto al blocco note.

Prodotto 772321 è stato aggiunto al carrello.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Sechskant

Art. 772330 KKH 20 D SK

Prodotto 772330 è stato aggiunto al blocco note.

Prodotto 772330 è stato aggiunto al carrello.

Art. 772340 KKH 25 D SK

Prodotto 772340 è stato aggiunto al blocco note.

Prodotto 772340 è stato aggiunto al carrello.

Kugelkopfhaube drehbar (4x 90°), Spindel mit Querstift

Art. 772331 KKH 20 D SQ

Prodotto 772331 è stato aggiunto al blocco note.

Prodotto 772331 è stato aggiunto al carrello.

Art. 772341 KKH 25 D SQ

Prodotto 772341 è stato aggiunto al blocco note.

Prodotto 772341 è stato aggiunto al carrello.

Rundbolzenklemme, Spindel mit Querstift

Art. 715314 RBK 25 SQ SN7151

Non siete autorizzati per eseguire un download 715314m_D.dxf

Prodotto 715314 è stato aggiunto al blocco note.

Prodotto 715314 è stato aggiunto al carrello.

Art. 715315 RBK 26 SQ SN7255

Non siete autorizzati per eseguire un download 715315m_D.dxf

Prodotto 715315 è stato aggiunto al blocco note.

Prodotto 715315 è stato aggiunto al carrello.

Art. 715313 RBK 30 SQ SN7642

Non siete autorizzati per eseguire un download 715313m_D.dxf

Prodotto 715313 è stato aggiunto al blocco note.

Prodotto 715313 è stato aggiunto al carrello.

Art. 715312 RBK 35 SQ

Non siete autorizzati per eseguire un download 715312m_D.dxf

Prodotto 715312 è stato aggiunto al blocco note.

Prodotto 715312 è stato aggiunto al carrello.

Universalklemme, Spindel mit Sechskant

Art. 773034 UK 25 SK

Non siete autorizzati per eseguire un download 773034.stp

Non siete autorizzati per eseguire un download 773034.igs

Non siete autorizzati per eseguire un download 773034.jt

Non siete autorizzati per eseguire un download 773034.dwg

Non siete autorizzati per eseguire un download 773034m_D.dxf

Prodotto 773034 è stato aggiunto al blocco note.

Prodotto 773034 è stato aggiunto al carrello.

Art. 773130 UK 30 SK

Prodotto 773130 è stato aggiunto al blocco note.

Prodotto 773130 è stato aggiunto al carrello.

Universalklemme, Spindel mit Querstift

Art. 773234 UK 25 SQ

Prodotto 773234 è stato aggiunto al blocco note.

Prodotto 773234 è stato aggiunto al carrello.

Art. 773330 UK 30 SQ

Prodotto 773330 è stato aggiunto al blocco note.

Prodotto 773330 è stato aggiunto al carrello.

Phasenanschlussstück, Spindel mit Querstift

Art. 771316 PAS EK SQ 16

Non siete autorizzati per eseguire un download 771316.stp

Non siete autorizzati per eseguire un download 771316.igs

Non siete autorizzati per eseguire un download 771316.jt

Non siete autorizzati per eseguire un download 771316.dwg

Prodotto 771316 è stato aggiunto al blocco note.

Prodotto 771316 è stato aggiunto al carrello.
