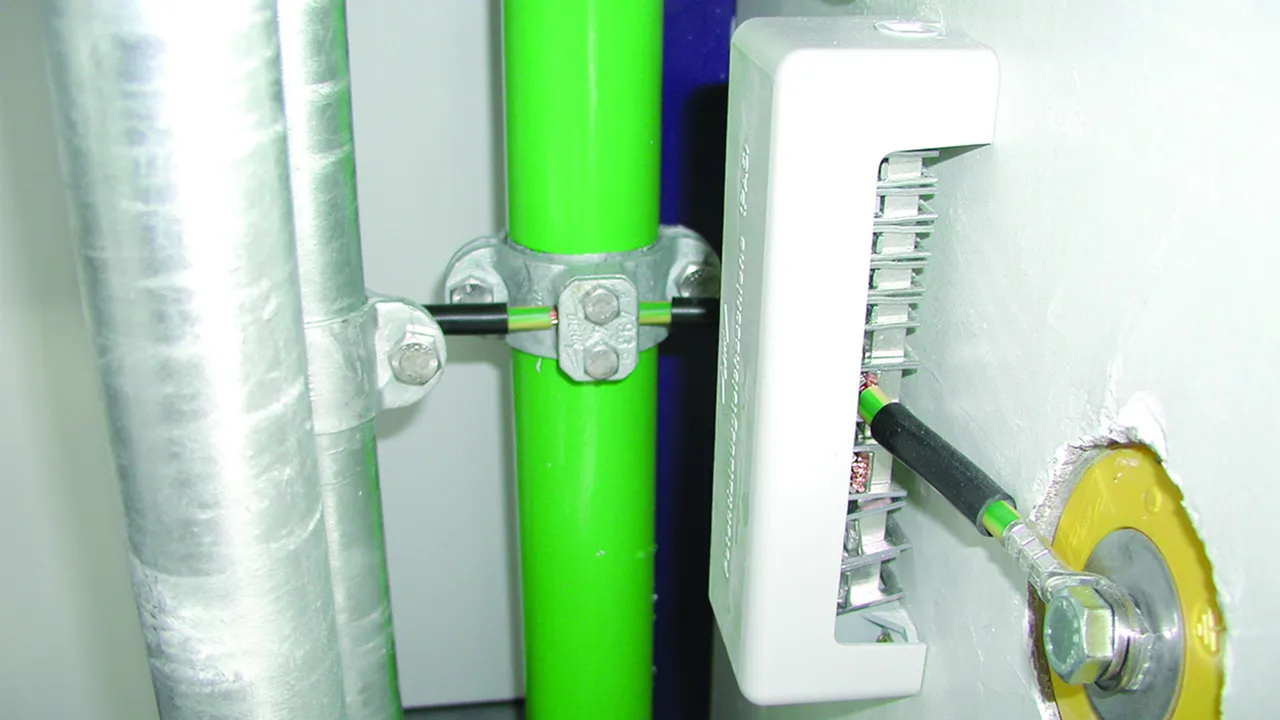

Potentialausgleichsschienen R15 mit Reihenklemmensystem / Baukasten

Potentialausgleichsschienen für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).Ausführung:

Geprüft nach DIN VDE 0609
15 Teilungseinheiten
Schienenböcke und Abdeckhaube aus Kunststoff, grau (halogenfrei)
Abdeckung plombierbar / beschriftbar
Reihenklemmen St/gal Zn

Ausführung A

Anschlüsse für:
7 Leiter 2,5-25 mm² (ein- / mehrdrähtig).
2 Leiter 16-95 mm² (ein- / mehrdrähtig) oder Rd Ø8-10 mm.
1 Leiter Fl bis 30 x 4 mm.

1 Prodotto

Art. 563010 PAS AH RK 7X25 2X8.10 1XFL30

GTIN (EAN) 4013364027800, Codice doganale (EU): 85359000, Peso lordo: 469.10 g, UM: 1.00 Stk.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Potentialausgleichsschiene R15 Ausführung A
Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich
nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-
Potentialausgleich nach EN 62305
Anschluss (ein- / mehrdrähtig): 7x 2,5-25 mm2
Anschluss Rd (ein- / mehrdrähtig / Seil): 2x 8-10 mm oder 16-95 mm2
Anschluss Fl: 1x -30 x 4 mm
Klemmschiene: Ms/gal Sn
Querschnitt: 100 mm2
Befestigung: [4x] 6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS AH RK 7X25 2X8.10 1XFL30
Art.-Nr.: 563010
oder gleichwertig.

Certificati

Caratteristiche tecniche

Klemmschiene	Ms/gal Sn
Querschnitt	100 mm²
Befestigung	[4x] 6 x 12 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Anschluss (ein- / mehrdrähtig)	7x 2,5-25 mm²
Anschluss Rd (ein- / mehrdrähtig / Seil)	2x 8-10 mm oder 16-95 mm²
Anschluss Fl	1x -30 x 4 mm
Klemmschiene	Ms/gal Sn
Querschnitt	100 mm²
Befestigung	[4x] 6 x 12 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Kurzschlussstrom (50 Hz) (1 s; ≤ 300 °C)	9,2 kA *⁾
Dauerstromprüfung (25 A; ≤ 45 K)	bestanden *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 563010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 563010 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung B

Anschlüsse für:
5 Leiter 2,5-25 mm² (ein- / mehrdrähtig).
3 Leiter 16-95 mm² (ein- / mehrdrähtig) oder Rd Ø8-10 mm.
1 Leiter Fl bis 30 x 4 mm.

1 Prodotto

Art. 563020 PAS AH RK 5X25 3X8.10 1XFL30

GTIN (EAN) 4013364027817, Codice doganale (EU): 85359000, Peso lordo: 481.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Potentialausgleichsschiene R15 Ausführung B
Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich
nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-
Potentialausgleich nach EN 62305
Anschluss (ein- / mehrdrähtig): 5x 2,5-25 mm2
Anschluss Rd (ein- / mehrdrähtig / Seil): 3x 8-10 mm oder 16-95 mm2
Anschluss Fl: 1x -30 x 4 mm
Klemmschiene: Ms/gal Sn
Querschnitt: 100 mm2
Befestigung: [4x] 6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS AH RK 5X25 3X8.10 1XFL30
Art.-Nr.: 563020
oder gleichwertig.

Certificati

Caratteristiche tecniche

Klemmschiene	Ms/gal Sn
Querschnitt	100 mm²
Befestigung	[4x] 6 x 12 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Anschluss (ein- / mehrdrähtig)	5x 2,5-25 mm²
Anschluss Rd (ein- / mehrdrähtig / Seil)	3x 8-10 mm oder 16-95 mm²
Anschluss Fl	1x -30 x 4 mm
Klemmschiene	Ms/gal Sn
Querschnitt	100 mm²
Befestigung	[4x] 6 x 12 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 563020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 563020 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung C

Anschlüsse für:
13 Leiter 2,5-25 mm² (ein- / mehrdrähtig).
1 Leiter 16-95 mm² (ein- / mehrdrähtig) oder Rd Ø8-10 mm.

1 Prodotto

Art. 563030 PAS AH RK 13X25 1X8.10

GTIN (EAN) 4013364027824, Codice doganale (EU): 85359000, Peso lordo: 444.20 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Potentialausgleichsschiene R15 Ausführung C
Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich
nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-
Potentialausgleich nach EN 62305
Anschluss (ein- / mehrdrähtig): 13x 2,5-25 mm2
Anschluss Rd (ein- / mehrdrähtig / Seil): 1x 8-10 mm oder 16-95 mm2
Klemmschiene: Ms/gal Sn
Querschnitt: 100 mm2
Befestigung: [4x] 6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS AH RK 13X25 1X8.10
Art.-Nr.: 563030
oder gleichwertig.

Certificati

Caratteristiche tecniche

Klemmschiene	Ms/gal Sn
Querschnitt	100 mm²
Befestigung	[4x] 6 x 12 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Anschluss (ein- / mehrdrähtig)	13x 2,5-25 mm²
Anschluss Rd (ein- / mehrdrähtig / Seil)	1x 8-10 mm oder 16-95 mm²
Klemmschiene	Ms/gal Sn
Querschnitt	100 mm²
Befestigung	[4x] 6 x 12 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Dauerstromprüfung (25 A; ≤ 45 K)	bestanden *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 563030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 563030 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung D

Anschlüsse für:
7 Leiter 2,5-25 mm² (ein- / mehrdrähtig).
2 Leiter 16-95 mm² (ein- / mehrdrähtig) oder Rd Ø8-10 mm.
1 Leiter Fl bis 40 x 5 mm.

1 Prodotto

Art. 563040 PAS AH RK 7X25 2X8.10 1XFL40

GTIN (EAN) 4013364082861, Codice doganale (EU): 85359000, Peso lordo: 460.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Potentialausgleichsschiene R15 Ausführung D
Potentialausgleichsschienen R15, mit Reihenklemmensystem für den Hauptpotentialausgleich
nach DIN VDE 0100 Teil 410/540 und den Blitzschutz-
Potentialausgleich nach EN 62305
Anschluss (ein- / mehrdrähtig): 7x 2,5-25 mm2
Anschluss Rd (ein- / mehrdrähtig / Seil): 2x 8-10 mm oder 16-95 mm2
Anschluss Fl: 1x -40 x 5 mm
Klemmschiene: Ms/gal Sn
Querschnitt: 100 mm2
Befestigung: [4x] 6 x 12 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: PAS AH RK 7X25 2X8.10 1XFL40
Art.-Nr.: 563040
oder gleichwertig.

Certificati

Caratteristiche tecniche

Klemmschiene	Ms/gal Sn
Querschnitt	100 mm²
Befestigung	[4x] 6 x 12 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Anschluss (ein- / mehrdrähtig)	7x 2,5-25 mm²
Anschluss Rd (ein- / mehrdrähtig / Seil)	2x 8-10 mm oder 16-95 mm²
Anschluss Fl	1x -40 x 5 mm
Klemmschiene	Ms/gal Sn
Querschnitt	100 mm²
Befestigung	[4x] 6 x 12 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Kurzschlussstrom (50 Hz) (1 s; ≤ 300 °C)	9,4 kA *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 563040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 563040 è stato aggiunto al carrello.

Apri Web-Shop
