Art. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN (EAN) 4013364026582, Codice doganale (EU): 85359000, Peso lordo: 375.20 g, UM: 20.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

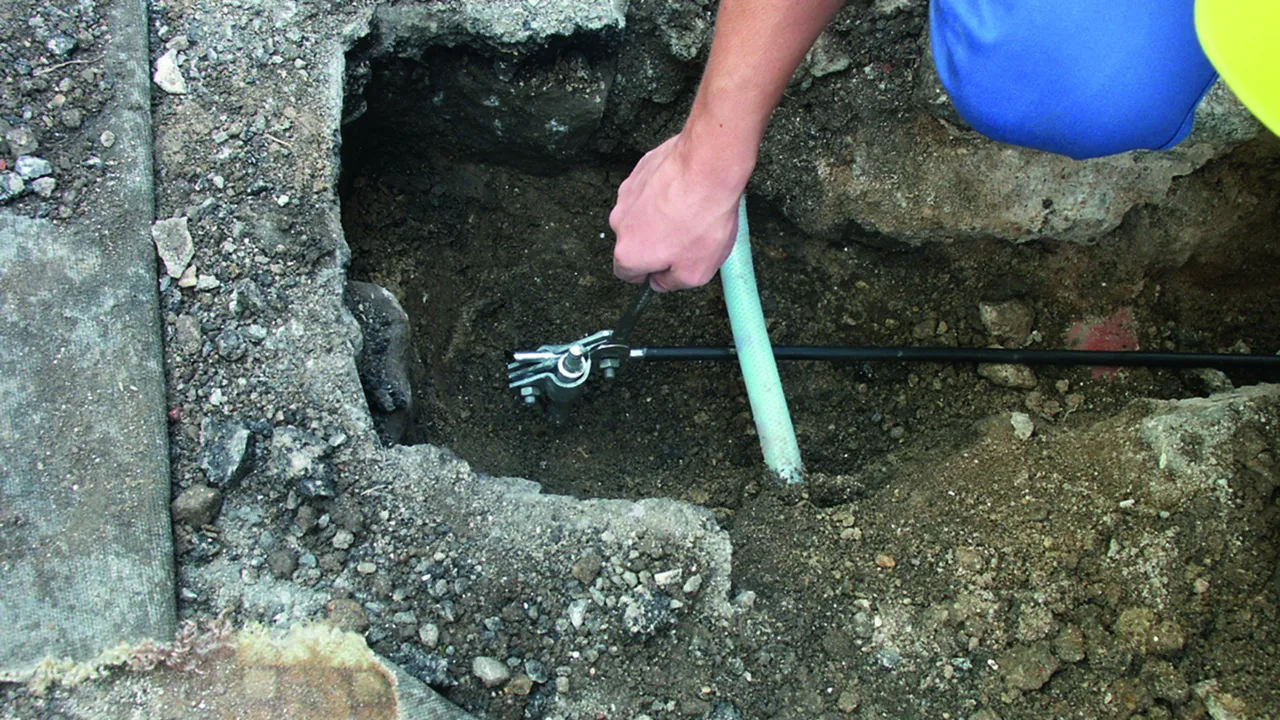

Anschlussschelle Ausführung schräg St/tZN
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 STTZN
Art.-Nr.: 620015
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd / Fl	7-10 / -40 mm
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	21,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 620015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620017 AS S TE 20 7.10 FL40 CU

GTIN (EAN) 4013364026612, Codice doganale (EU): 85359000, Peso lordo: 425.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle Ausführung schräg Cu
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: Cu
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 CU
Art.-Nr.: 620017
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Cu
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø20 mm
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 620017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620017 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620915 AS S TE 20 7.10 FL40 V4A

GTIN (EAN) 4013364026629, Codice doganale (EU): 85359000, Peso lordo: 303.00 g, UM: 20.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle Ausführung schräg NIRO (V4A)
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø20 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 20 7.10 FL40 V4A
Art.-Nr.: 620915
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø20 mm
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø20 mm
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 620915 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620915 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN (EAN) 4013364026599, Codice doganale (EU): 85359000, Peso lordo: 388.00 g, UM: 20.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle Ausführung schräg St/tZN
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 25 7.10 FL40 STTZN
Art.-Nr.: 625015
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd / Fl	7-10 / -40 mm
Ausführung für Tiefenerder	Ø25 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	18 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 625015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 649015 AS S TE 25 7.10 FL40 V4A

GTIN (EAN) 4013364119376, Codice doganale (EU): 85359000, Peso lordo: 305.00 g, UM: 20.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle Ausführung schräg NIRO (V4A)
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Fl: 7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil): 35-120 mm2
Ausführung für Tiefenerder: Ø25 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S TE 25 7.10 FL40 V4A
Art.-Nr.: 649015
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø25 mm
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	7-10 / -40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Ausführung für Tiefenerder	Ø25 mm
Schraube	e M10 x 35 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 649015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 649015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN (EAN) 4013364106864, Codice doganale (EU): 85359000, Peso lordo: 395.20 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle Ausführung schräg-speziell für Rohrerder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 7-10 / -40 mm
Ausführung für Tiefenerder: Ø27 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS S RE 27 7.10 FL40 STTZN
Art.-Nr.: 640015
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd / Fl	7-10 / -40 mm
Ausführung für Tiefenerder	Ø27 mm
Normenbezug	DIN EN 62561-1

Prodotto 640015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 640015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620011 AS TE 20 KSV 7.10 STTZN

GTIN (EAN) 4013364026636, Codice doganale (EU): 85359000, Peso lordo: 320.00 g, UM: 20.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle einseitig mit KS-Verbinder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 KSV 7.10 STTZN
Art.-Nr.: 620011
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd	7-10 mm
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 620011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625011 AS TE 25 KSV 7.10 STTZN

GTIN (EAN) 4013364026643, Codice doganale (EU): 85359000, Peso lordo: 345.00 g, UM: 20.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle einseitig mit KS-Verbinder St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 KSV 7.10 STTZN
Art.-Nr.: 625011
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd	7-10 mm
Ausführung für Tiefenerder	Ø25 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 625011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026698, Codice doganale (EU): 85359000, Peso lordo: 428.00 g, UM: 10.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle beidseitig mit KS-Verbindern St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 2XKSV 7.10 STTZN
Art.-Nr.: 620012
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd	7-10 mm
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 620012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN (EAN) 4013364026704, Codice doganale (EU): 85359000, Peso lordo: 434.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle beidseitig mit KS-Verbindern St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Rd: 7-10 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 2XKSV 7.10 STTZN
Art.-Nr.: 625012
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd	7-10 mm
Ausführung für Tiefenerder	Ø25 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 625012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 620021 AS TE 20 ASSM10 STTZN

GTIN (EAN) 4013364026667, Codice doganale (EU): 85359000, Peso lordo: 294.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle einseitig mit Schraube M10 St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Fl: -40 mm
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 ASSM10 STTZN
Art.-Nr.: 620021
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Fl	-40 mm
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Fl	-40 mm
Ausführung für Tiefenerder	Ø20 mm
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 620021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 620021 è stato aggiunto al carrello.

Apri Web-Shop

Art. 625021 AS TE 25 ASSM10 STTZN

GTIN (EAN) 4013364026674, Codice doganale (EU): 85359000, Peso lordo: 315.00 g, UM: 20.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Anschlussschelle einseitig mit Schraube M10 St/tZn
Anschlussschellen zum Anschluss von Rundleitern, Seilen und Flachbändern an Tiefenerdern
Werkstoff: St/tZn
Klemmbereich Fl: -40 mm
Ausführung für Tiefenerder: Ø25 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 25 ASSM10 STTZN
Art.-Nr.: 625021
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Fl	-40 mm
Ausführung für Tiefenerder	Ø25 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Fl	-40 mm
Ausführung für Tiefenerder	Ø25 mm
Schraube	di M10 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 625021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 625021 è stato aggiunto al carrello.

Apri Web-Shop

Anschlussschellen

Ausführung schräg

Art. 620015 AS S TE 20 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620015 è stato aggiunto al blocco note.

Prodotto 620015 è stato aggiunto al carrello.

Art. 620017 AS S TE 20 7.10 FL40 CU

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620017 è stato aggiunto al blocco note.

Prodotto 620017 è stato aggiunto al carrello.

Art. 620915 AS S TE 20 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 620915.stp

Non siete autorizzati per eseguire un download 620915.igs

Non siete autorizzati per eseguire un download 620915.jt

Non siete autorizzati per eseguire un download 620915.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 620915 è stato aggiunto al blocco note.

Prodotto 620915 è stato aggiunto al carrello.

Art. 625015 AS S TE 25 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 625015 è stato aggiunto al blocco note.

Prodotto 625015 è stato aggiunto al carrello.

Art. 649015 AS S TE 25 7.10 FL40 V4A

Non siete autorizzati per eseguire un download 625015.stp

Non siete autorizzati per eseguire un download 625015.igs

Non siete autorizzati per eseguire un download 625015.jt

Non siete autorizzati per eseguire un download 625015.dwg

Non siete autorizzati per eseguire un download 620015m_D.dxf

Prodotto 649015 è stato aggiunto al blocco note.

Prodotto 649015 è stato aggiunto al carrello.

Ausführung schräg – speziell für Rohrerder St/tZn

Art. 640015 AS S RE 27 7.10 FL40 STTZN

Non siete autorizzati per eseguire un download 640015.stp

Non siete autorizzati per eseguire un download 640015.igs

Non siete autorizzati per eseguire un download 640015.jt

Non siete autorizzati per eseguire un download 640015.dwg

Non siete autorizzati per eseguire un download 640015m_D.dxf

Prodotto 640015 è stato aggiunto al blocco note.

Prodotto 640015 è stato aggiunto al carrello.

Anschluss einseitig mit KS-Verbinder

Art. 620011 AS TE 20 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620011.stp

Non siete autorizzati per eseguire un download 620011.igs

Non siete autorizzati per eseguire un download 620011.jt

Non siete autorizzati per eseguire un download 620011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 620011 è stato aggiunto al blocco note.

Prodotto 620011 è stato aggiunto al carrello.

Art. 625011 AS TE 25 KSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625011.stp

Non siete autorizzati per eseguire un download 625011.igs

Non siete autorizzati per eseguire un download 625011.jt

Non siete autorizzati per eseguire un download 625011.dwg

Non siete autorizzati per eseguire un download 620011m_D.dxf

Prodotto 625011 è stato aggiunto al blocco note.

Prodotto 625011 è stato aggiunto al carrello.

Anschluss beidseitig mit KS-Verbindern (St/tZn)

Art. 620012 AS TE 20 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 620012.stp

Non siete autorizzati per eseguire un download 620012.igs

Non siete autorizzati per eseguire un download 620012.jt

Non siete autorizzati per eseguire un download 620012.dwg

Non siete autorizzati per eseguire un download 620012m_D.dxf

Prodotto 620012 è stato aggiunto al blocco note.

Prodotto 620012 è stato aggiunto al carrello.

Art. 625012 AS TE 25 2XKSV 7.10 STTZN

Non siete autorizzati per eseguire un download 625012.stp

Non siete autorizzati per eseguire un download 625012.igs
