Phasenseitige Anschlusselemente für Freileitungen

Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
Einfaches Einhängen durch Federvorspannung
Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

Dettagli

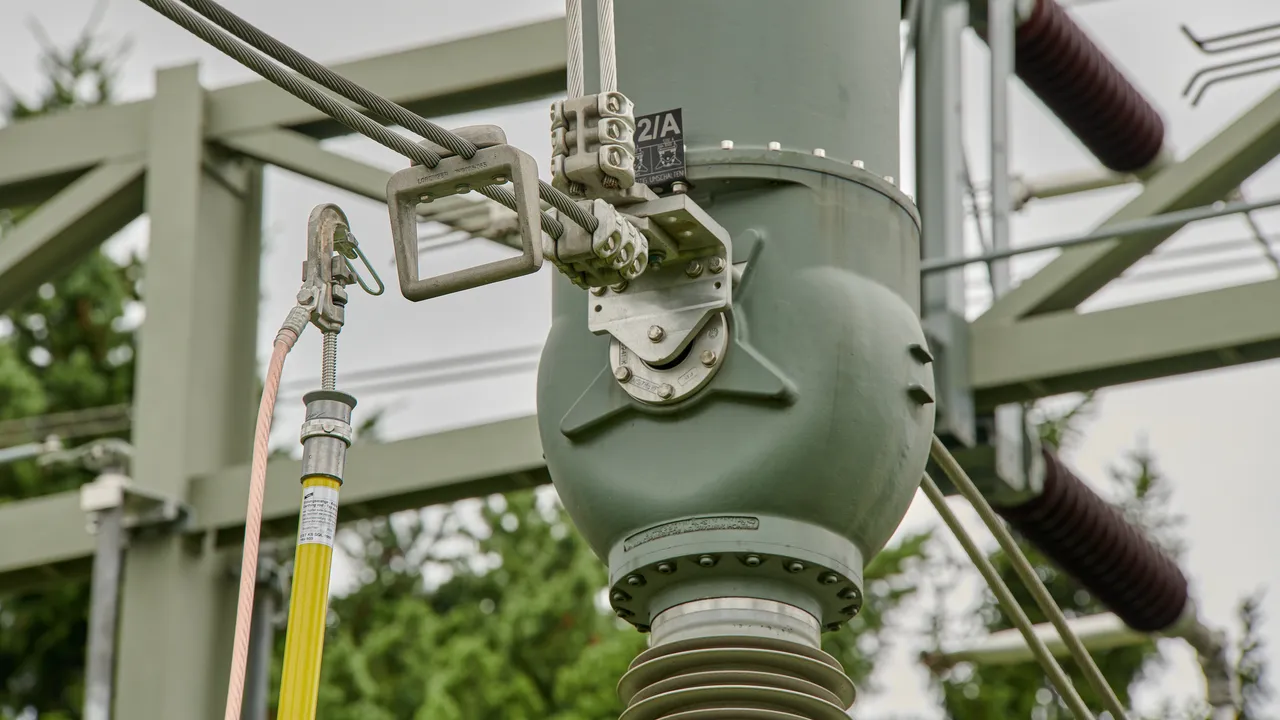

Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

lorem ipsum — Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

Phasenschraubklemme mit Federvorspannung.

Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Prodotti

Art. 784201 PSK 4 30 SQL

GTIN (EAN) 4013364006591, Codice doganale (EU): 85359000, Peso lordo: 880.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Prodotto 784201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784301 PSK 10 65 SQL

GTIN (EAN) 4013364006553, Codice doganale (EU): 85359000, Peso lordo: 1.70 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Prodotto 784301 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784301 è stato aggiunto al carrello.

Apri Web-Shop

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 Prodotti

Art. 784401 PSK 4 30 SQL EH

GTIN (EAN) 4013364006614, Codice doganale (EU): 85359000, Peso lordo: 1.47 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Prodotto 784401 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784401 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784501 PSK 10 65 SQL EH

GTIN (EAN) 4013364006560, Codice doganale (EU): 85359000, Peso lordo: 2.12 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

Prodotto 784501 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784501 è stato aggiunto al carrello.

Apri Web-Shop

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 Prodotto

Art. 784480 PSK FV 4 30 SQL

GTIN (EAN) 4013364054479, Codice doganale (EU): 85359000, Peso lordo: 600.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

Prodotto 784480 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784480 è stato aggiunto al carrello.

Apri Web-Shop

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Prodotto

Art. 784085 PSK 10 85 SQL

GTIN (EAN) 4013364018686, Codice doganale (EU): 85359000, Peso lordo: 872.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Prodotto 784085 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784085 è stato aggiunto al carrello.

Apri Web-Shop

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 Prodotto

Art. 769511 ESTC PSK 5000 SN7249

GTIN (EAN) 4013364135055, Codice doganale (EU): 82055980, Peso lordo: 5.71 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm
Durchmesser Stange	43 mm

Prodotto 769511 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769511 è stato aggiunto al carrello.

Apri Web-Shop

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

1 Prodotto

Art. 784032 PSK 10 32 SQL

GTIN (EAN) 4013364018679, Codice doganale (EU): 85359000, Peso lordo: 969.40 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

Prodotto 784032 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784032 è stato aggiunto al carrello.

Apri Web-Shop

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 Prodotto

Art. 784038 PSK 10 32 SQL SB

GTIN (EAN) 4013364138452, Codice doganale (EU): 85359000, Peso lordo: 1.01 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Einhängehilfe	NIRO

Prodotto 784038 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784038 è stato aggiunto al carrello.

Apri Web-Shop

Kugelkopfhaube starr

2 Prodotti

Art. 772314 KKH 20 SQL

GTIN (EAN) 4013364080171, Codice doganale (EU): 85359000, Peso lordo: 446.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Prodotto 772314 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772314 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772324 KKH 25 SQL

GTIN (EAN) 4013364080188, Codice doganale (EU): 85359000, Peso lordo: 719.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

Prodotto 772324 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772324 è stato aggiunto al carrello.

Apri Web-Shop

Universalklemme

2 Prodotti

Art. 773236 UK 25 SQL

GTIN (EAN) 4013364114579, Codice doganale (EU): 85359000, Peso lordo: 713.50 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 773236 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773236 è stato aggiunto al carrello.

Apri Web-Shop

Art. 773331 UK 30 SQL

GTIN (EAN) 4013364069244, Codice doganale (EU): 85359000, Peso lordo: 793.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Prodotto 773331 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773331 è stato aggiunto al carrello.

Apri Web-Shop

Phasenseitige Anschlusselemente für Freileitungen

Dettagli

Phasenschraubklemme Normalausführung

Art. 784201 PSK 4 30 SQL

Prodotto 784201 è stato aggiunto al blocco note.

Prodotto 784201 è stato aggiunto al carrello.

Art. 784301 PSK 10 65 SQL

Prodotto 784301 è stato aggiunto al blocco note.

Prodotto 784301 è stato aggiunto al carrello.

Phasenschraubklemme mit Einhängehilfe

Art. 784401 PSK 4 30 SQL EH

Prodotto 784401 è stato aggiunto al blocco note.

Prodotto 784401 è stato aggiunto al carrello.

Art. 784501 PSK 10 65 SQL EH

Prodotto 784501 è stato aggiunto al blocco note.

Prodotto 784501 è stato aggiunto al carrello.

Phasenschraubklemme mit Federvorspannung

Art. 784480 PSK FV 4 30 SQL

Prodotto 784480 è stato aggiunto al blocco note.

Prodotto 784480 è stato aggiunto al carrello.

Phasenschraubklemme mit großem Klemmbereich

Art. 784085 PSK 10 85 SQL

Prodotto 784085 è stato aggiunto al blocco note.

Prodotto 784085 è stato aggiunto al carrello.

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Art. 769511 ESTC PSK 5000 SN7249

Non siete autorizzati per eseguire un download 769511m_D.dxf

Prodotto 769511 è stato aggiunto al blocco note.

Prodotto 769511 è stato aggiunto al carrello.

Phasenschraubklemme

Art. 784032 PSK 10 32 SQL

Non siete autorizzati per eseguire un download 784032.stp

Non siete autorizzati per eseguire un download 784032.igs

Non siete autorizzati per eseguire un download 784032.dwg

Non siete autorizzati per eseguire un download 784032.jt

Non siete autorizzati per eseguire un download 784032m_D.dxf

Prodotto 784032 è stato aggiunto al blocco note.

Prodotto 784032 è stato aggiunto al carrello.

Phasenschraubklemme mit Sicherungsbügel

Art. 784038 PSK 10 32 SQL SB

Prodotto 784038 è stato aggiunto al blocco note.

Prodotto 784038 è stato aggiunto al carrello.

Kugelkopfhaube starr

Art. 772314 KKH 20 SQL

Prodotto 772314 è stato aggiunto al blocco note.

Prodotto 772314 è stato aggiunto al carrello.

Art. 772324 KKH 25 SQL

Prodotto 772324 è stato aggiunto al blocco note.

Prodotto 772324 è stato aggiunto al carrello.

Universalklemme

Art. 773236 UK 25 SQL

Prodotto 773236 è stato aggiunto al blocco note.

Prodotto 773236 è stato aggiunto al carrello.

Art. 773331 UK 30 SQL

Prodotto 773331 è stato aggiunto al blocco note.

Prodotto 773331 è stato aggiunto al carrello.
