Endstücke

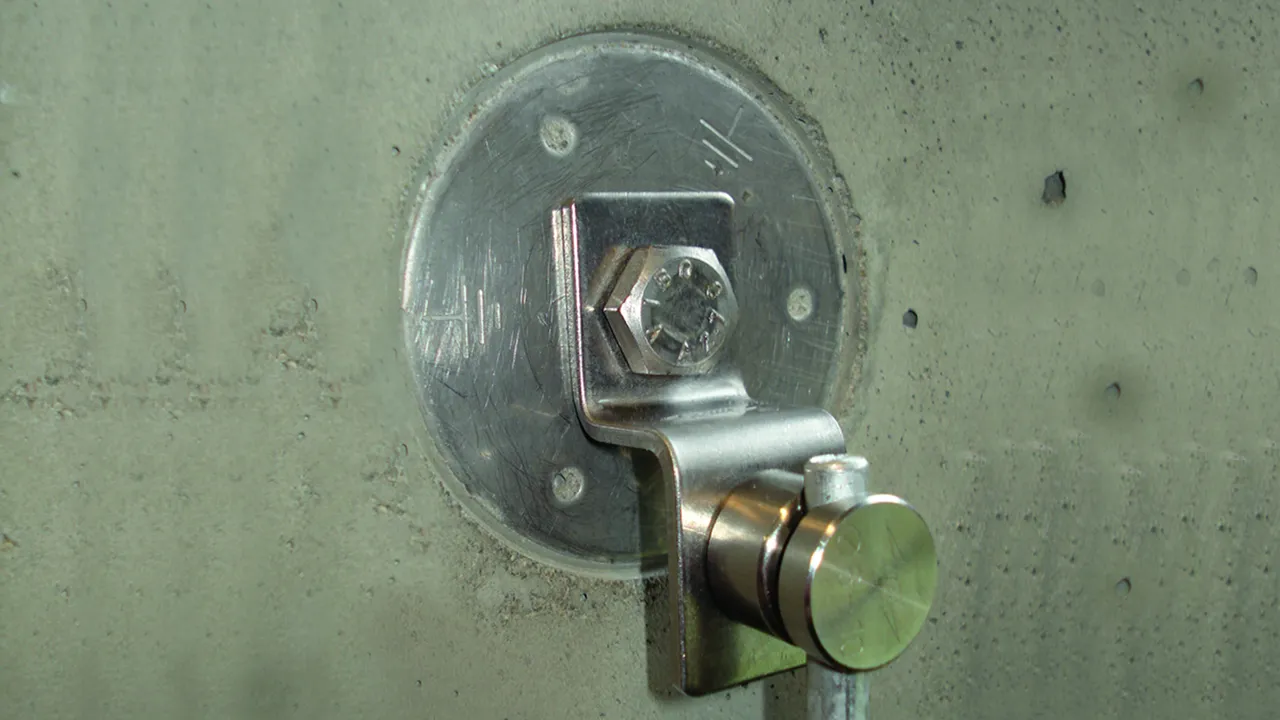

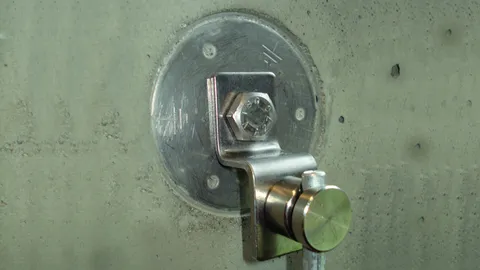

Zum Anschrauben an Erdungsfestpunkt (EFP) für den Anschluss z. B. einer Potentialausgleichsschiene oder zum Anschließen von Konstruktionsteilen (z. B. Stahlträger oder dgl.) durch Anschrauben.

Ausführung einfach

Zum universellen Einsatz bei Anschlüssen M10 und M12 z. B. am Erdungsfestpunkt.
Für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit Schrauben und Muttern M10 oder M12.

1 Prodotto

Art. 390499 ES ZF 2XB18 V2A

GTIN (EAN) 4013364127517, Codice doganale (EU): 85359000, Peso lordo: 58.20 g, UM: 50.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 390499.stp

      Non siete autorizzati per eseguire un download 390499.stp

      Login
    • 390499.igs

      Non siete autorizzati per eseguire un download 390499.igs

      Login
    • 390499.jt

      Non siete autorizzati per eseguire un download 390499.jt

      Login
    • 390499.dwg

      Non siete autorizzati per eseguire un download 390499.dwg

      Login
    • 390499m_D.dxf

      Non siete autorizzati per eseguire un download 390499m_D.dxf

      Login
Endstück Ausführung einfach NIRO
Endstücke
zum Anschrauben an Erdungsfestpunkt (EFP)
für den Anschluss z. B. einer Potentialausgleichsschiene
zum universiellen Einsatz bei Anschlüssen M10 und M12
für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019)
oder für Anschluss Fl mit Schrauben und Muttern M10
Werkstoff: NIRO
Bohrung Ø: 10,5 / 12,5 mm

Fabrikat: DEHN
Typ: ES ZF 2XB18 V2A
Art.-Nr.: 390499
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Bohrung Ø 10,5 / 12,5 mm

Prodotto 390499 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390499 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung mit Vierkantlöchern

Abmessung 11 x 11 mm, für Anschluss Rd z. B. mit KS-Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit Schrauben und Muttern M10.

1 Prodotto

Art. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN (EAN) 4013364035324, Codice doganale (EU): 85359000, Peso lordo: 75.90 g, UM: 50.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 390479.stp

      Non siete autorizzati per eseguire un download 390479.stp

      Login
    • 390479.igs

      Non siete autorizzati per eseguire un download 390479.igs

      Login
    • 390479.jt

      Non siete autorizzati per eseguire un download 390479.jt

      Login
    • 390479.dwg

      Non siete autorizzati per eseguire un download 390479.dwg

      Login
    • 390479m_D.dxf

      Non siete autorizzati per eseguire un download 390479m_D.dxf

      Login
Endstück Ausführung mit Vierkantloch NIRO
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Vierkantlöchern 11x11 mm, für Anschluss Rd z. B. mit KS-
Verbinder (Art.-Nr. 301 019) oder für Anschluss Fl mit
Schrauben und Muttern M10
Werkstoff: NIRO
Bohrung Ø: 13 mm

Fabrikat: DEHN
Typ: ES ZF 2X11.11 1XB13 V2A
Art.-Nr.: 390479
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Lochabstand 30 mm
Bohrung Ø 13 mm

Prodotto 390479 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390479 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung mit Bohrungen und KS-Verbinder

Mit Anschlusslöchern Ø11 mm.

1 Prodotto

Art. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN (EAN) 4013364045743, Codice doganale (EU): 85359000, Peso lordo: 126.40 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 363010.stp

      Non siete autorizzati per eseguire un download 363010.stp

      Login
    • 363010.igs

      Non siete autorizzati per eseguire un download 363010.igs

      Login
    • 363010.jt

      Non siete autorizzati per eseguire un download 363010.jt

      Login
    • 363010.dwg

      Non siete autorizzati per eseguire un download 363010.dwg

      Login
    • 363010m_D.dxf

      Non siete autorizzati per eseguire un download 363010m_D.dxf

      Login
Endstück Ausführung mit Bohrung und KS-Verbinder St/TZn
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Anschlusslöchern $11 mm und KS-Verbinder
Werkstoff: St/tZn
Bohrung Ø: 11 mm
Klemmbereich Rd: 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ES ZF 2XB11 KSV 7.10 STTZN
Art.-Nr.: 363010
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff St/tZn
Lochabstand 22 mm
Bohrung Ø 11 mm
Klemmbereich Rd 7-10 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 363010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 363010 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung mit Bohrungen

Mit Anschlusslöchern Ø11 mm.

1 Prodotto

Art. 363000 ES ZF 3XB11 STTZN

GTIN (EAN) 4013364045750, Codice doganale (EU): 85359000, Peso lordo: 68.00 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 363000.stp

      Non siete autorizzati per eseguire un download 363000.stp

      Login
    • 363000.igs

      Non siete autorizzati per eseguire un download 363000.igs

      Login
    • 363000.jt

      Non siete autorizzati per eseguire un download 363000.jt

      Login
    • 363000.dwg

      Non siete autorizzati per eseguire un download 363000.dwg

      Login
    • 363000m_D.dxf

      Non siete autorizzati per eseguire un download 363000m_D.dxf

      Login
Endstück Ausführung mit Bohrung St/tZn
Endstücke zum Anschrauben an Erdungsfestpunkt (EFP) für den
Anschluss z. B. einer Potentialausgleichsschiene mit
Anschlusslöchern $11 mm, ohne KS-Verbinder
Werkstoff: St/tZn
Bohrung Ø: 11 mm

Fabrikat: DEHN
Typ: ES ZF 3XB11 STTZN
Art.-Nr.: 363000
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff St/tZn
Lochabstand 22 mm
Bohrung Ø 11 mm

Prodotto 363000 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 363000 è stato aggiunto al carrello.

Apri Web-Shop
