Überbrückungsbänder

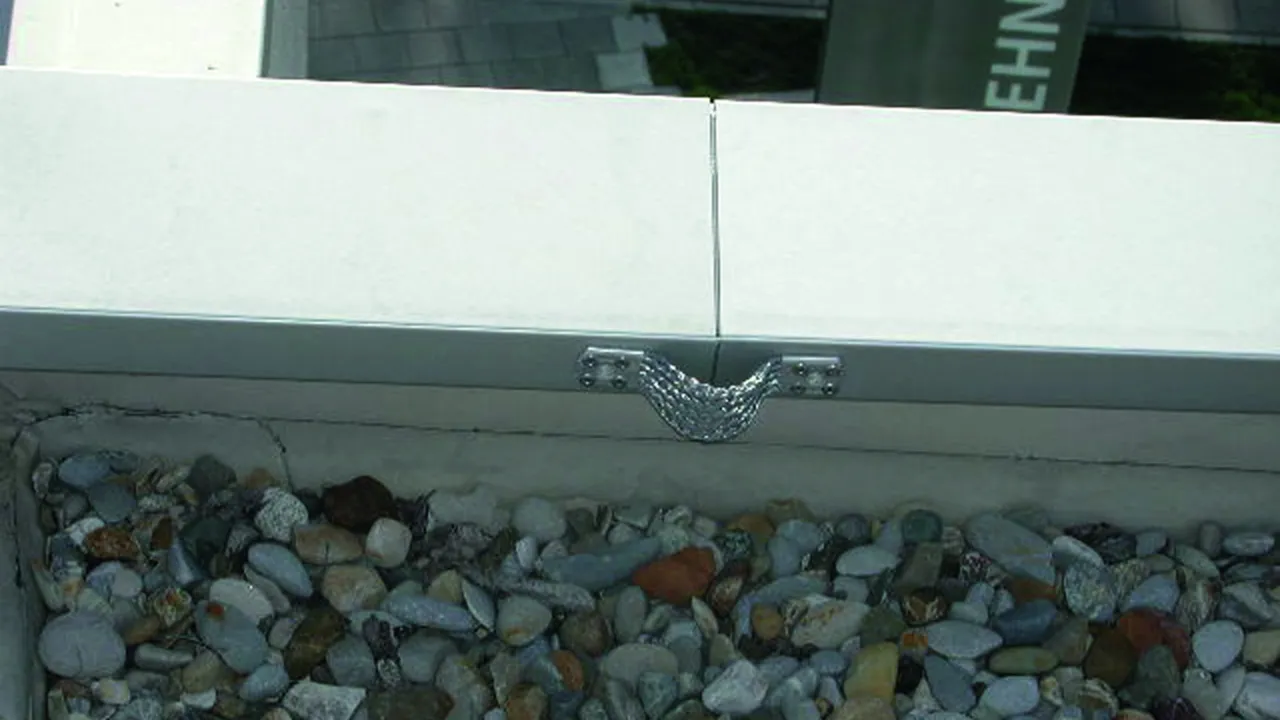

Zum Verbinden von Metallverkleidungen (Nieten oder Schrauben), als Dehnungsausgleichsstück für Runddrähte oder als Ausgleich gewisser, temperaturbedingter Längenänderungen für Runddrähte geeignet; Anschluss z. B. mit KS-Verbinder Art.-Nr. 301 019

Anwendungshinweis:
Nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5 mm vier Nieten Ø5 mm oder bei Materialstärken ≥ 2 mm zwei Blechtreibschrauben Ø6,3 mm aus NIRO zu verwenden (beidseitig).

Ausführung kurz

2 Prodotti

Art. 377015 UEBB L180 B10.5 B5.2 AL

GTIN (EAN) 4013364092693, Codice doganale (EU): 85359000, Peso lordo: 36.00 g, UM: 10.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungsband Ausführung kurz Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
Werkstoff: Al
Länge: 180 mm
Befestigung: [8x] Ø5,2 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B5.2 AL
Art.-Nr.: 377015
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Al
Länge (l_G )	180 mm
Querschnitt	50 mm²
Befestigung	[8x] Ø5,2 / [2x] Ø10,5 mm
Befestigungsmöglichkeit	Blindnieten / Schrauben
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Al
Länge (l_G )	180 mm
Querschnitt	50 mm²
Befestigung	[8x] Ø5,2 / [2x] Ø10,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm zu verwenden
Befestigungsmöglichkeit	Blindnieten / Schrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377015 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377007 UEBB L180 B10.5 B5.2 CU

GTIN (EAN) 4013364092686, Codice doganale (EU): 85359000, Peso lordo: 107.00 g, UM: 10.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungsband Ausführung kurz Cu
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
Werkstoff: Cu
Länge: 180 mm
Befestigung: [8x] Ø5,2 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B5.2 CU
Art.-Nr.: 377007
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Cu
Länge (l_G )	180 mm
Querschnitt	50 mm²
Befestigung	[8x] Ø5,2 / [2x] Ø10,5 mm
Befestigungsmöglichkeit	Blindnieten / Schrauben
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Länge (l_G )	180 mm
Querschnitt	50 mm²
Befestigung	[8x] Ø5,2 / [2x] Ø10,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm zu verwenden
Befestigungsmöglichkeit	Blindnieten / Schrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377007 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377007 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung kurz, für die Befestigung mit Bohrschrauben

1 Prodotto

Art. 377045 UEBB L180 B10.5 B6.5 AL

GTIN (EAN) 4013364099296, Codice doganale (EU): 85359000, Peso lordo: 37.05 g, UM: 100.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungsband Ausführung kurz Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben.
Werkstoff: Al
Länge: 180 mm
Befestigung: [4x] Ø6,5 / [2x] Ø10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L180 B10.5 B6.5 AL
Art.-Nr.: 377045
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Al
Länge (l_G )	180 mm
Querschnitt	50 mm²
Befestigung	[4x] Ø6,5 / [2x] Ø10,5 mm
Befestigungsmöglichkeit	Bohrschrauben / Schrauben
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Al
Länge (l_G )	180 mm
Querschnitt	50 mm²
Befestigung	[4x] Ø6,5 / [2x] Ø10,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Befestigungsmöglichkeit	Bohrschrauben / Schrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377045 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung lang, mit Mittelbohrung

Hinweis: An Kreuzungspunkten können zwei Überbrückungsbänder mit einer Schraube M10 x 20 mm und Mutter verbunden werden.

2 Prodotti

Art. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN (EAN) 4013364092716, Codice doganale (EU): 85359000, Peso lordo: 59.00 g, UM: 10.00 Stk.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungsband Ausführung lang mit Mittelbohrung Al
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
mit Mittelbohrung für Kreuzungspunkte
Werkstoff: Al
Länge: 300 mm
Befestigung: [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung: 10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L300 3XB10.5 B5,2 AL
Art.-Nr.: 377115
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Al
Länge (l_G )	300 mm
Querschnitt	50 mm²
Befestigung	[8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung	10,5 mm
Befestigungsmöglichkeit	Blindnieten / Schrauben
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Al
Länge (l_G )	300 mm
Querschnitt	50 mm²
Befestigung	[8x] Ø5,2 / [3x] Ø10,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm zu verwenden
Mittelbohrung	10,5 mm
Befestigungsmöglichkeit	Blindnieten / Schrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377115 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377115 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN (EAN) 4013364092709, Codice doganale (EU): 85359000, Peso lordo: 172.00 g, UM: 10.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungsband Ausführung lang mit Mittelbohrung Cu
Überbrückungsbänder zum Verbinden von Metallverkleidungen oder als
Dehnungsausgleichsstück, zum Nieten oder Schrauben,
mit Mittelbohrung für Kreuzungspunkte
Werkstoff: Cu
Länge: 300 mm
Befestigung: [8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung: 10,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBB L300 3XB10.5 B5.2 CU
Art.-Nr.: 377107
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Cu
Länge (l_G )	300 mm
Querschnitt	50 mm²
Befestigung	[8x] Ø5,2 / [3x] Ø10,5 mm
Mittelbohrung	10,5 mm
Befestigungsmöglichkeit	Blindnieten / Schrauben
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Länge (l_G )	300 mm
Querschnitt	50 mm²
Befestigung	[8x] Ø5,2 / [3x] Ø10,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm zu verwenden
Mittelbohrung	10,5 mm
Befestigungsmöglichkeit	Blindnieten / Schrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377107 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377107 è stato aggiunto al carrello.

Apri Web-Shop
