Dehnungsstücke

Zum temperaturbedingten Längenausgleich längerer Leitungen (lose Leitungsführung in den Haltern vorausgesetzt).

Ausführung rund

Für Anschluss mit z. B. MV-Klemme (Art.-Nr. 390 051).

1 Prodotto

Art. 374011 DS 8 L395 AL

GTIN (EAN) 4013364030701, Codice doganale (EU): 85359000, Peso lordo: 89.92 g, UM: 25.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 374011.stp

      Non siete autorizzati per eseguire un download 374011.stp

      Login
    • 374011.igs

      Non siete autorizzati per eseguire un download 374011.igs

      Login
    • 374011.jt

      Non siete autorizzati per eseguire un download 374011.jt

      Login
    • 374011.dwg

      Non siete autorizzati per eseguire un download 374011.dwg

      Login
    • 374011m_D.dxf

      Non siete autorizzati per eseguire un download 374011m_D.dxf

      Login

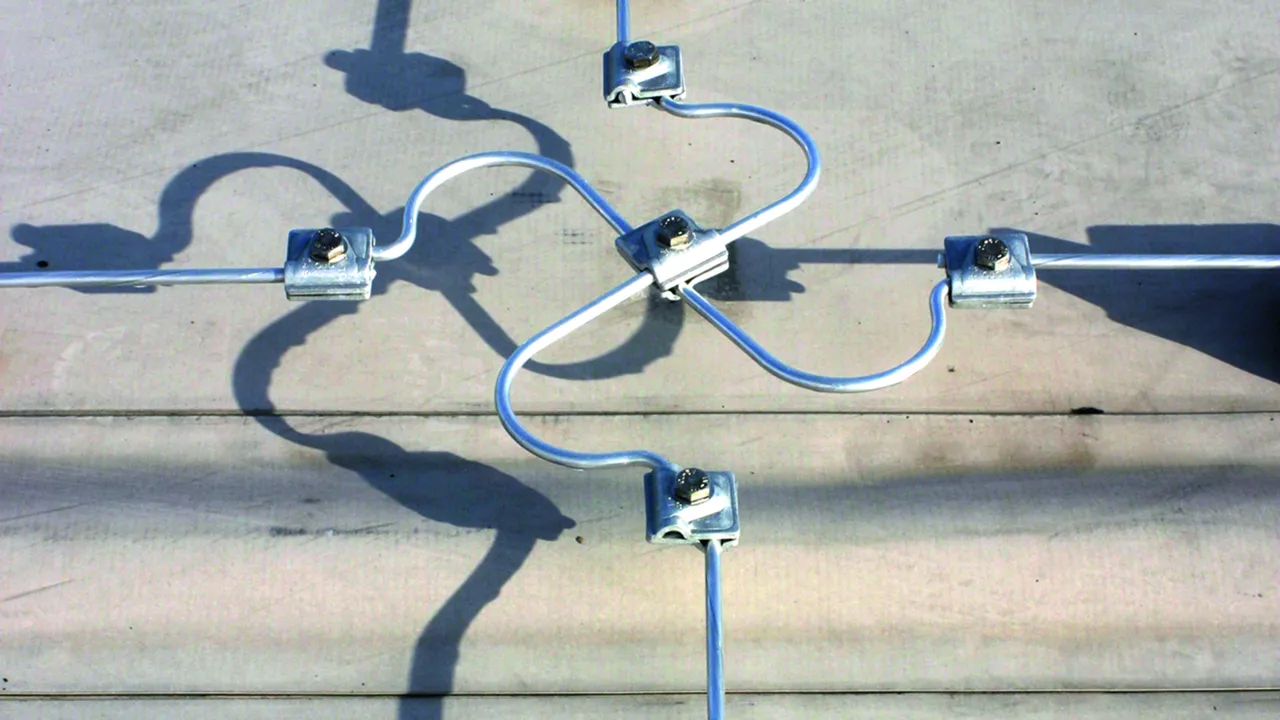

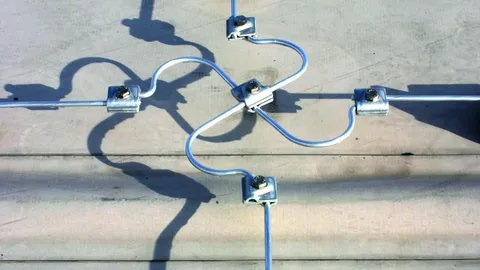

Dehnungsstück Ausführung rund
Dehnungsstücke
zum temperaturbedingten Längenausgleich
für längeren Leitungen
bei Haltern mit loser Leitungsführung
Werkstoff: Al
Abmessung: Ø8 mm
Länge: ca. 395 mm
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: DS 8 L395 AL
Art.-Nr.: 374011
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Al
Abmessung Ø8 mm
Länge ca. 395 mm
Normenbezug DIN EN 62561-2

Prodotto 374011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 374011 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung flach

Für Anschluss mit z. B. KS-Verbinder (Art.-Nr. 301 000).
Hinweis: An Kreuzungspunkten können zwei Dehnungsstücke mit einer Schraube M10 x 20 mm und Mutter verbunden werden.

1 Prodotto

Art. 374020 DS 30X2 L170 3XB11 AL

GTIN (EAN) 4013364030725, Codice doganale (EU): 85359000, Peso lordo: 39.30 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 374020.stp

      Non siete autorizzati per eseguire un download 374020.stp

      Login
    • 374020.igs

      Non siete autorizzati per eseguire un download 374020.igs

      Login
    • 374020.jt

      Non siete autorizzati per eseguire un download 374020.jt

      Login
    • 374020.dwg

      Non siete autorizzati per eseguire un download 374020.dwg

      Login
    • 374020m_D.dxf

      Non siete autorizzati per eseguire un download 374020m_D.dxf

      Login
Dehnungsstück Ausführung flach
Dehnungsstücke
zum temperaturbedingten Längenausgleich
für längeren Leitungen
bei Haltern mit loser Leitungsführung
Werkstoff: Al
Abmessung: 30 x 2 mm
Länge: 170 mm
Befestigung: [2x] Ø11 mm
Mittelbohrung: Ø11 mm
Normenbezug: in Anlehnung an DIN EN 62561-2

Fabrikat: DEHN
Typ: DS 30X2 L170 3XB11 AL
Art.-Nr.: 374020
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Al
Abmessung 30 x 2 mm
Länge 170 mm
Befestigung [2x] Ø11 mm
Mittelbohrung Ø11 mm
Normenbezug in Anlehnung an DIN EN 62561-2

Prodotto 374020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 374020 è stato aggiunto al carrello.

Apri Web-Shop
