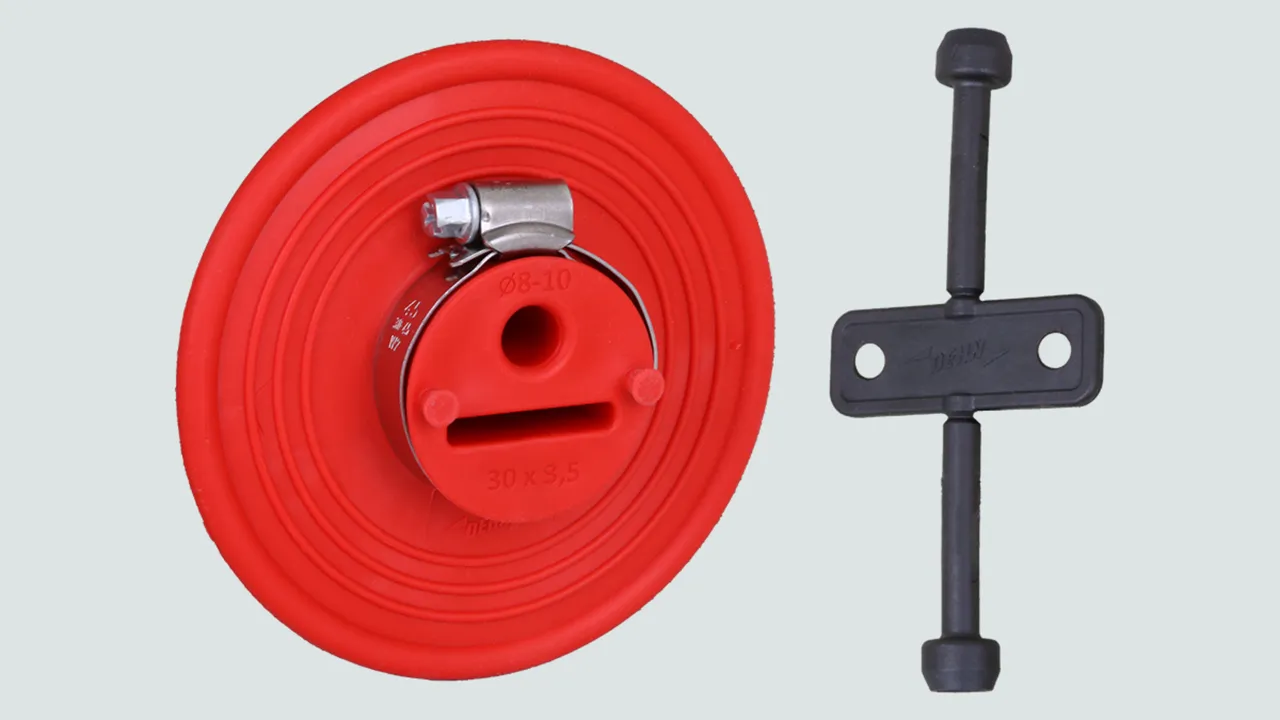

Dichtmanschette für Rund- und Flachleiter

Druckwasserdichte Dichtmanschette für Rundleiter (Ø8-10 mm) und Flachleiter (30 x 3,5 mm) bei wasserdichten Fundamentplatten / Wänden (z. B. weiße Wanne).

Mit Drehmomentkontrollschlüssel zum einfachen Anziehen der zwei Edelstahlspannbänder.

MPA-geprüft bis 5,0 bar, Methangasbeständig, Radonsicher (gemäß FHRK Merkblatt MB 101).

WU-Richtlinie: Beanspruchungsklasse 1 + 2.

Für Rund und Flachleiter

1 Prodotto

Art. 478597 DM RD8.10 FL30X3.5 D114MM TPE

GTIN (EAN) 4013364523029, Codice doganale (EU): 40169300, Peso lordo: 182.50 g, UM: 12.00 Stk.

Predecessore

Immagini

Maggior informazioni

Druckwasserdichte Dichtmanschette für Rundleiter (Ø8-10 mm) und Flachleiter (30 x 3,5 mm)
Mit Drehmomentkontrollschlüssel
zum einfachen anziehen
der zwei Edelstahlspannbänder
Dichtmanschette für Durchführungen
bei wasserdichten
Fundamentplatten / Wänden
(z. B weiße Wanne).

Werkstoff Dichtmanschette: Thermoplast Elastomer (TPE)
Werkstoff Drehmomentkontrollschlüssel: Polyamid (PA - Recycelt)
Werkstoff Spannbänder: NIRO
Durchmesser Dichtmanschette: 114 mm
Durchführung / Abdichtung Rd: 8-10 mm
Durchführung / Abdichtung Fl: 30 x 3,5 mm
Druckwasserprüfung: MPA geprüft bis 5 bar
WU-Richtlinie: Beanspruchungsklasse 1+2
Beständigkeiten: Methangasbeständig
Radon: Radonsicher (gemäß FHRK Merkblatt MB 101)
Abreißmoment Drehmomentkontrollschlüssel: 3,5 Nm

Fabrikat: DEHN
Typ: DM RD8.10 FL30X3.5 D114MM TPE
Art.-Nr.: 478597
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Dichtmanschette Thermoplast Elastomer (TPE)
Werkstoff Spannbänder NIRO
Durchmesser Dichtmanschette 114 mm
Durchführung / Abdichtung Rd 8-10 mm
Durchführung / Abdichtung Fl 30 x 3,5 mm

Prodotto 478597 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478597 è stato aggiunto al carrello.

Apri Web-Shop

Für Flachleiter

1 Prodotto

Art. 478599 DM AF FL30X3.5 D120MM TPE

GTIN (EAN) 4013364158023, Codice doganale (EU): 40169300, Peso lordo: 170.00 g, UM: 10.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 478599.stp

      Non siete autorizzati per eseguire un download 478599.stp

      Login
    • 478599.igs

      Non siete autorizzati per eseguire un download 478599.igs

      Login
    • 478599.jt

      Non siete autorizzati per eseguire un download 478599.jt

      Login
    • 478599.dwg

      Non siete autorizzati per eseguire un download 478599.dwg

      Login
    • 478599m_D.dxf

      Non siete autorizzati per eseguire un download 478599m_D.dxf

      Login
Dichtmanschette für Anschlussfahne (Flachleiter)
Dichtmanschette für Durchführungen bei wasserdichten
Fundamentplatten / Wänden (z. B weiße Wanne).
Druckwasserdichte Ausführung zum Aufschieben auf
Rundleiter mit NIRO-Spannbändern. Mit
Druckwasserprüfung bis 1 bar, die eine Einbausituation
bis zu einer Tiefe von 10 m gegenüber stehendem
Wasser darstellt, zusätzlich geprüft mit Druckluft 5 bar
nach DIN EN 62561-5.
Werkstoff Dichtmanschette: Thermoplast Elastomer
Werkstoff Spannbänder: NIRO
Durchmesser Dichtmanschette: 119 mm
Druckwasserprüfung: 1 bar
Normenbezug: DIN EN 62561-5

Fabrikat: DEHN
Typ: DM AF FL30X3.5 D120MM TPE
Art.-Nr.: 478599
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Dichtmanschette Thermoplast Elastomer
Werkstoff Spannbänder NIRO
Durchmesser Dichtmanschette 119 mm

Prodotto 478599 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 478599 è stato aggiunto al carrello.

Apri Web-Shop
