Spannungsprüfer PHE III

Sicher – Spannungsfreiheit feststellen

Sichere Anzeigenerkennung
Leichte Handhabung
Kosten- / platzsparender Transport

Dettagli

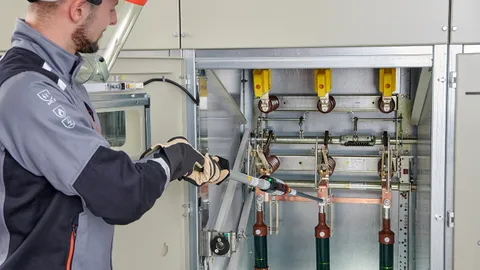

Prüfung mit aufgeschraubter V-Elektrode.

lorem ipsum — Prüfung mit aufgeschraubter V-Elektrode.

Zusammenstecken der Handhabeverlängerung HV STK und der Isolierstange IS PHE STK.

Universalzahnkupplung zum Abwinkeln des Spannungsprüfers.

Nennspannungen bis 30 kV / 50 Hz, Gewinde M12

Kategorie "S" für Schaltanlagen und Freileitungen.

5 Prodotti

Art. 767703 PHE3 3 S

GTIN (EAN) 4013364070899, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	3 kV
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	3 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	-25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767703 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767703 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767706 PHE3 6 S

GTIN (EAN) 4013364070837, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	6 kV
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	6 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767706 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767706 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767710 PHE3 10 S

GTIN (EAN) 4013364070851, Codice doganale (EU): 90303370, Peso lordo: 1.71 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	10 kV
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	10 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1080 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767710 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767710 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767720 PHE3 20 S

GTIN (EAN) 4013364070844, Codice doganale (EU): 90303370, Peso lordo: 1.89 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	20 kV
Gesamtlänge (l_G )	1230 mm
Eintauchtiefe (I_O )	435 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Kategorie	S 61
Gesamtlänge (l_G )	1230 mm
Eintauchtiefe (I_O )	435 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767720 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767720 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767730 PHE3 30 S

GTIN (EAN) 4013364070813, Codice doganale (EU): 90303370, Peso lordo: 1.83 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	30 kV
Gesamtlänge (l_G )	1415 mm
Eintauchtiefe (I_O )	620 mm

Nennspannung (U_N )	30 kV
Spannungsart	AC
Kategorie	S 62
Gesamtlänge (l_G )	1415 mm
Eintauchtiefe (I_O )	620 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767730 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767730 è stato aggiunto al carrello.

Apri Web-Shop

Nennspannungsbereiche bis 30 kV / 50 Hz, Gewinde M12

Kategorie "S" für Schaltanlagen und Freileitungen.

3 Prodotti

Art. 767711 PHE3 3 10 S

GTIN (EAN) 4013364070820, Codice doganale (EU): 90303370, Peso lordo: 1.86 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	3 ... 10 kV
Gesamtlänge (l_G )	1415 mm
Eintauchtiefe (I_O )	620 mm

Nennspannung (U_N )	3 ... 10 kV
Spannungsart	AC
Kategorie	S 62
Gesamtlänge (l_G )	1415 mm
Eintauchtiefe (I_O )	620 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767711 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767711 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767721 PHE3 6 20 S

GTIN (EAN) 4013364070868, Codice doganale (EU): 90303370, Peso lordo: 1.93 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1575 mm
Eintauchtiefe (I_O )	780 mm

Nennspannung (U_N )	6 ... 20 kV
Spannungsart	AC
Kategorie	S 63
Gesamtlänge (l_G )	1575 mm
Eintauchtiefe (I_O )	780 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767721 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767721 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767731 PHE3 10 30 S

GTIN (EAN) 4013364070875, Codice doganale (EU): 90303370, Peso lordo: 1.99 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1675 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	10 ... 30 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1675 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767731 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767731 è stato aggiunto al carrello.

Apri Web-Shop

Nennspannungsbereiche bis 30 kV / 50 Hz, Gewinde M12, umschaltbar

Der Nennspannungs-Wahlschalter besitzt 2 Schalterstellungen für den jeweiligen Spannungsbereich. Eine Inbetriebnahme ist aus Sicherheitsgründen nur in der empfindlichsten Stellung 3 ... 10 kV möglich. In der jeweiligen Schalterstellung rastet der Schalter ein und ist damit gegen unbeabsichtigtes Verstellen geschützt. Die Umschaltung erfolgt über einen magnetisch betätigten, verschleißfreien Reedschalter.

Kategorie "S" für Schaltanlagen und Freileitungen.

1 Prodotto

Art. 767733 PHE3 U 3 30 S

GTIN (EAN) 4013364070882, Codice doganale (EU): 90303370, Peso lordo: 1.99 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	3 ... 10 / 10 ... 30 kV
Gesamtlänge (l_G )	1675 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	3 ... 10 / 10 ... 30 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1675 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767733 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767733 è stato aggiunto al carrello.

Apri Web-Shop

Nennspannung 25 kV / 50 Hz

Für Oberleitungen elektrischer Bahnen.
Kategorie "S" für einseitig geerdete Einphasenanlagen.

1 Prodotto

Art. 767125 PHE3 25 S 50 1P

GTIN (EAN) 4013364130319, Codice doganale (EU): 90303370, Peso lordo: 1.96 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	25 kV
Gesamtlänge (l_G )	1680 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	25 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1680 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767125 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767125 è stato aggiunto al carrello.

Apri Web-Shop

Nennspannungen bis 30 kV / 50 Hz, Zahnkupplung

Kategorie "S" für Schaltanlagen und Freileitungen.

5 Prodotti

Art. 767903 PHE3 3 S ZK

GTIN (EAN) 4013364134737, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	3 kV
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	3 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767903 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767903 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767906 PHE3 6 S ZK

GTIN (EAN) 4013364134744, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	6 kV
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	6 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767906 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767910 PHE3 10 S ZK

GTIN (EAN) 4013364134751, Codice doganale (EU): 90303370, Peso lordo: 1692.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	10 kV
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm

Nennspannung (U_N )	10 kV
Spannungsart	AC
Kategorie	S 60
Gesamtlänge (l_G )	1150 mm
Eintauchtiefe (I_O )	285 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767910 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767920 PHE3 20 S ZK

GTIN (EAN) 4013364134768, Codice doganale (EU): 90303370, Peso lordo: 1.80 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	20 kV
Gesamtlänge (l_G )	1300 mm
Eintauchtiefe (I_O )	435 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Kategorie	S 61
Gesamtlänge (l_G )	1300 mm
Eintauchtiefe (I_O )	435 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767920 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767920 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767930 PHE3 30 S ZK

GTIN (EAN) 4013364134775, Codice doganale (EU): 90303370, Peso lordo: 1.87 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	30 kV
Gesamtlänge (l_G )	1485 mm
Eintauchtiefe (I_O )	620 mm

Nennspannung (U_N )	30 kV
Spannungsart	AC
Kategorie	S 62
Gesamtlänge (l_G )	1485 mm
Eintauchtiefe (I_O )	620 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767930 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767930 è stato aggiunto al carrello.

Apri Web-Shop

Nennspannungsbereiche bis 30 kV / 50 Hz, Zahnkupplung

Kategorie "S" für Schaltanlagen und Freileitungen.

3 Prodotti

Art. 767941 PHE3 3 10 S ZK

GTIN (EAN) 4013364134782, Codice doganale (EU): 90303370, Peso lordo: 1.87 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	3 ... 10 kV
Gesamtlänge (l_G )	1485 mm
Eintauchtiefe (I_O )	620 mm

Nennspannung (U_N )	3 ... 10 kV
Spannungsart	AC
Kategorie	S 62
Gesamtlänge (l_G )	1485 mm
Eintauchtiefe (I_O )	620 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767941 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767941 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767951 PHE3 6 20 S ZK

GTIN (EAN) 4013364134799, Codice doganale (EU): 90303370, Peso lordo: 1.96 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1645 mm
Eintauchtiefe (I_O )	780 mm

Nennspannung (U_N )	6 ... 20 kV
Spannungsart	AC
Kategorie	S 63
Gesamtlänge (l_G )	1645 mm
Eintauchtiefe (I_O )	780 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767951 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767951 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767961 PHE3 10 30 S ZK

GTIN (EAN) 4013364134805, Codice doganale (EU): 90303370, Peso lordo: 2.02 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	10 ... 30 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767961 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767961 è stato aggiunto al carrello.

Apri Web-Shop

Nennspannungsbereiche bis 36 kV / 50 Hz, Zahnkupplung, umschaltbar

Der Nennspannungs-Wahlschalter besitzt 2 Schalterstellungen für den jeweiligen Spannungsbereich. Eine Inbetriebnahme ist aus Sicherheitsgründen nur in der empfindlichsten Stellung (3 ... 10 kV bzw. 6 ... 20 kV) möglich. In der jeweiligen Schalterstellung rastet der Schalter ein und ist damit gegen unbeabsichtigtes Verstellen geschützt. Die Umschaltung erfolgt über einen magnetisch betätigten, verschleißfreien Reedschalter.

Kategorie "S" für Schaltanlagen und Freileitungen.

2 Prodotti

Art. 767960 PHE3 U 3 30 S ZK

GTIN (EAN) 4013364134812, Codice doganale (EU): 90303370, Peso lordo: 2.02 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	3 ... 10 / 10 ... 30 kV
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	3 ... 10 / 10 ... 30 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767960 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767960 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767944 PHE3 U 6 36 S SN7728

GTIN (EAN) 4013364277731, Codice doganale (EU): 90303370, Peso lordo: 2.16 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	6 ... 20 / 20 ... 36 kV
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	6 ... 20 / 20 ... 36 kV
Spannungsart	AC
Kategorie	S 64
Gesamtlänge (l_G )	1745 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767944 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767944 è stato aggiunto al carrello.

Apri Web-Shop

Nennspannungsbereiche bis 30 kV / 50 Hz, Prüfset, Gewinde M12

Mit 2 Prüfspitzen der Kategorie "S" für Schaltanlagen und Freileitungen und Kategorie "L" für Freileitungen.

2 Prodotti

Art. 767740 PHE3 6 20 SL

GTIN (EAN) 4013364071063, Codice doganale (EU): 90303370, Peso lordo: 2.15 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1575 / 980 mm
Eintauchtiefe (I_O )	780 / 185 mm

Nennspannung (U_N )	6 ... 20 kV
Spannungsart	AC
Kategorie	S 63 / L 71
Gesamtlänge (l_G )	1575 / 980 mm
Eintauchtiefe (I_O )	780 / 185 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen oder Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767740 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767740 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767750 PHE3 10 30 SL

GTIN (EAN) 4013364071070, Codice doganale (EU): 90303370, Peso lordo: 2.21 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1675 / 980 mm
Eintauchtiefe (I_O )	880 / 185 mm

Nennspannung (U_N )	10 ... 30 kV
Spannungsart	AC
Kategorie	S 64 / L 71
Gesamtlänge (l_G )	1675 / 980 mm
Eintauchtiefe (I_O )	880 / 185 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767750 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767750 è stato aggiunto al carrello.

Apri Web-Shop

Nennspannungsbereiche bis 30 kV / 50 Hz, Prüfset, Zahnkupplung

Mit 2 Prüfspitzen der Kategorie "S" für Schaltanlagen und Freileitungen und Kategorie "L" für Freileitungen.

2 Prodotti

Art. 767940 PHE3 6 20 SL ZK

GTIN (EAN) 4013364134829, Codice doganale (EU): 90303370, Peso lordo: 2.09 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	6 ... 20 kV
Gesamtlänge (l_G )	1650 / 1050 mm
Eintauchtiefe (I_O )	780 / 185 mm

Nennspannung (U_N )	6 ... 20 kV
Spannungsart	AC
Kategorie	S 63 / L 71
Gesamtlänge (l_G )	1650 / 1050 mm
Eintauchtiefe (I_O )	780 / 185 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen oder Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767940 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767940 è stato aggiunto al carrello.

Apri Web-Shop

Art. 767950 PHE3 10 30 SL ZK

GTIN (EAN) 4013364134836, Codice doganale (EU): 90303370, Peso lordo: 2.14 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Certificati

Caratteristiche tecniche

Nennspannung (U_N )	10 ... 30 kV
Gesamtlänge (l_G )	1750 / 1050 mm
Eintauchtiefe (I_O )	880 / 185 mm

Nennspannung (U_N )	10 ... 30 kV
Spannungsart	AC
Kategorie	S 64 / L 71
Gesamtlänge (l_G )	1750 / 1050 mm
Eintauchtiefe (I_O )	880 / 185 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen oder Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Prodotto 767950 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 767950 è stato aggiunto al carrello.

Apri Web-Shop
