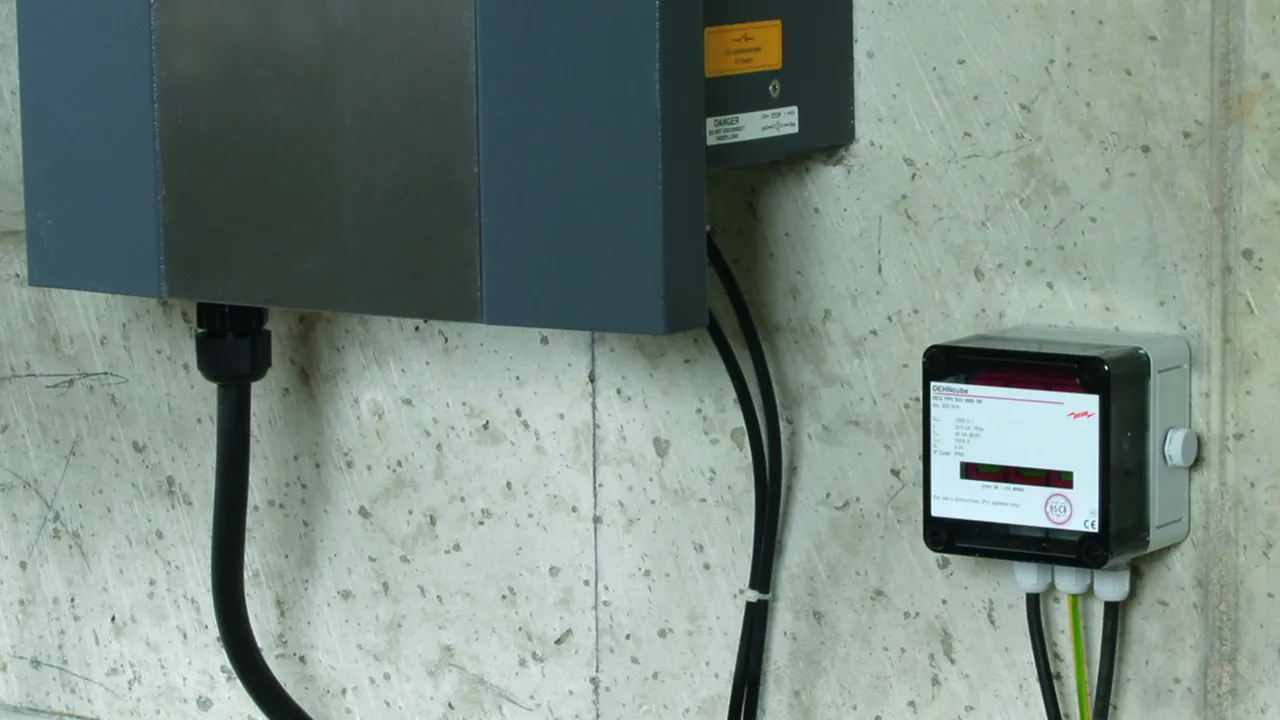

DEHNcube PV

Anschlussfertiger, mehrpoliger Überspannungs-Ableiter für Photovoltaik-Anlagen in Schutzart IP 65
Unkomplizierte Umsetzung des Überspannungsschutzes ohne Platzbedarf in einem Verteilergehäuse
Vorkonfektionierte Anschlussleitung erhältlich für den einfachen Anschluss des Überspannungs-Ableiters direkt vor dem zu schützenden Wechselrichter
Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung in jedem Schutzpfad (patentiertes SCI-Prinzip)
Einfacher, schneller und werkzeugloser Anschluss durch Federzugklemmen
Geprüft nach EN 61643-31
Einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

Zweipoliger Überspannungs-Ableiter in IP 65 mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Wechselrichter zum Schutz von einem MPP-Eingang.

1 Prodotto

Art. 900910 DCU YPV SCI 1000 1M

GTIN (EAN) 4013364155046, Codice doganale (EU): 85363030, Peso lordo: 426.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M
Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
zum Schutz von 1 MPP Eingang in Schutzart IP65
Defektanzeige
Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1000 V dc
Nennableitstoßstrom: (8/20) 12,5 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 1000 A
Abmessung: 94 x 94 x 81 mm
Kabeleinführung: 3x Ø3-7 mm

Fabrikat: DEHN
Typ: DCU YPV SCI 1000 1M
Art.-Nr.: 900910
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
SPD nach EN 50539-11	Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	3x Ø3-7 mm
Gehäuse-Abmessungen (b x h x t)	94 x 94 x 81 mm
Zulassungen	KEMA

Prodotto 900910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900910 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube YPV SCI 1000 2M

Vierpoliger Überspannungs-Ableiter in IP 65 mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Wechselrichter zum Schutz von zwei MPP-Eingängen.

1 Prodotto

Art. 900920 DCU YPV SCI 1000 2M

GTIN (EAN) 4013364155053, Codice doganale (EU): 85363030, Peso lordo: 731.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Überspannungs-Ableiter DEHNcube YPV SCI 1000 2M
Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
zum Schutz von 2 MPP Eingängen in Schutzart IP65
Defektanzeige
Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1000 V dc
Nennableitstoßstrom: (8/20) 12,5 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 1000 A
Abmessung: 130 x 94 x 81 mm
Kabeleinführung: 5x Ø3-7 mm

Fabrikat: DEHN
Typ: DCU YPV SCI 1000 2M
Art.-Nr.: 900920
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
SPD nach EN 50539-11	Typ 2
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	5x Ø3-7 mm
Gehäuse-Abmessungen (b x h x t)	130 x 94 x 81 mm
Zulassungen	KEMA

Prodotto 900920 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900920 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 1M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Prodotto

Art. 900913 DCU 2 YPV 1100 1M 2S

GTIN (EAN) 4013364492455, Codice doganale (EU): 85372091, Peso lordo: 1.59 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Generatoranschlusskasten DCU 2 YPV 1100 1M 2S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von einem MPP Eingang und
zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 182 x 111 mm
Kabeleinführung: 2x 3-Fachverschraubung (2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 1M 2S
Art.-Nr.: 900913
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Prodotto 900913 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900913 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 2M 1S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Prodotto

Art. 900921 DCU 2 YPV 1100 2M 1S

GTIN (EAN) 4013364492462, Codice doganale (EU): 85372091, Peso lordo: 2.14 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Generatoranschlusskasten DCU 2 YPV 1100 2M 1S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je einen String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 2x 4-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 1S
Art.-Nr.: 900921
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 4-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Prodotto 900921 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900921 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 2M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Prodotto

Art. 900923 DCU 2 YPV 1100 2M 2S

GTIN (EAN) 4013364492400, Codice doganale (EU): 85372091, Peso lordo: 2.21 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Generatoranschlusskasten DCU 2 YPV 1100 2M 2S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 4x 3-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 2S
Art.-Nr.: 900923
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20

Prodotto 900923 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900923 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von einem MPP-Eingang und zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Prodotto

Art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN (EAN) 4013364520318, Codice doganale (EU): 85371098, Peso lordo: 1.85 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von einem MPP Eingang und
zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1000 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 182 x 180 x 111 mm
Kabeleinführung: 2x 3-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 1M 2S FM
Art.-Nr.: 900975
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrächtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm² feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Prodotto 900975 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900975 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von zwei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Prodotto

Art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN (EAN) 4013364520295, Codice doganale (EU): 85371098, Peso lordo: 2.69 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Generatoranschlusskasten DCU 2 YPV 1+2 1000 2M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Kabeleinführung: 4x 3-Fachverschraubung
(2,5 mm² - 6 mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 2M 2S FM
Art.-Nr.: 900976
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Prodotto 900976 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900976 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von drei MPP-Eingängen und je zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Prodotto

Art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN (EAN) 4013364534766, Codice doganale (EU): 85372091, Peso lordo: 4.19 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Generatoranschlusskasten bis 1000 V DC
zum Schutz von drei MPP Eingängen und
je zwei Strings in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1000 V dc
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 361 x 254 x 111 mm
Kabeleinführung: 3x 6-Fachverschraubung
(2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1000 3M 2S FM
Art.-Nr.: 900978
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	≤ 3,8 kV
Nennlaststrom (I_L )	30 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt (DC+, DC-) (max.)	6 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1000 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	3x 6-fachverschraubung
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Prodotto 900978 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900978 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und einem String.

1 Prodotto

Art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN (EAN) 4013364529182, Codice doganale (EU): 85372091, Peso lordo: 1027.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Generatoranschlusskasten bis 1100 V DC
zum Schutz von einem MPP-Eingang
und einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 130 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 1M 1S MC4 FM
Art.-Nr.: 900911
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm² eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm² feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Prodotto 900911 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900911 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

1 Prodotto

Art. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN (EAN) 4013364529205, Codice doganale (EU): 85372091, Peso lordo: 1963.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1100 2M 1S MC4
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 1S MC4
Art.-Nr.: 900924
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +50 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900924 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900924 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von drei MPP-Eingängen und je einem String.

1 Prodotto

Art. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN (EAN) 4013364534742, Codice doganale (EU): 85372091, Peso lordo: 2.63 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Generatoranschlusskasten bis 1100 V DC
zum Schutz von drei MPP-Eingängen
und je einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
In: (8/20) 20 kA / pol
Itotal: (8/20) 40 kA
Up: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 3M 1S MC4 FM
Art.-Nr.: 900931
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +50 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900931 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900931 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von einem MPP-Eingang und einem String.

1 Prodotto

Art. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN (EAN) 4013364529199, Codice doganale (EU): 85372091, Peso lordo: 1169.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von einem MPP-Eingang
und einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 130 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 1M 1S MC4
Art.-Nr.: 900985
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm² feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900985 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900985 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

1 Prodotto

Art. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN (EAN) 4013364529212, Codice doganale (EU): 85372091, Peso lordo: 2.76 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von zwei MPP-Eingängen
und je einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 2M 1S MC4
Art.-Nr.: 900986
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x Original MC4 Stecker (PV-ADS4-EVO 2A), 4x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900986 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900986 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings.

1 Prodotto

Art. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN (EAN) 4013364534735, Codice doganale (EU): 85372091, Peso lordo: 2.74 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 2M 2S MC4
Art.-Nr.: 900987
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900987 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900987 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von drei MPP-Eingängen und je einem String.

1 Prodotto

Art. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN (EAN) 4013364534759, Codice doganale (EU): 85372091, Peso lordo: 3.70 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Generatoranschlusskasten bis 1200 V DC
zum Schutz von drei MPP-Eingängen
und je einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 361 x 254 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Art.-Nr.: 900988
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	6x Original MC4 Stecker (PV-ADS4-EVO 2A), 6x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900988 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900988 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube S 2 YPV 1100 1M 1S MC4 FM

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und einem String.

1 Prodotto

Art. 900918 DCU S 2 YPV 1100 1M 1S MC4 FM

GTIN (EAN) 4013364538450, Codice doganale (EU): 85372091, Peso lordo: 1400.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

GAK DCU S 2 YPV 1100 1M 1S MC4 FM
Generatoranschlusskasten bis 1100 V DC
zum Schutz von einem MPP-Eingang
und einem String in Schutzart IP65
mit Fernmeldekontakt, Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 130 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU S 2 YPV 1100 1M 1S MC4 FM
Art.-Nr.: 900918
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm² eindrähtig / 25 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm² feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig

Prodotto 900918 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900918 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube S 2 YPV 1100 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

1 Prodotto

Art. 900926 DCU S 2 YPV 1100 2M 1S MC4

GTIN (EAN) 4013364538467, Codice doganale (EU): 85372091, Peso lordo: 1.88 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

GAK DCU S 2 YPV 1100 2M 1S MC4
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V DC
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU S 2 YPV 1100 2M 1S MC4
Art.-Nr.: 900926
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +50 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	6 mm²
Anschlussquerschnitt (9) (max.)	16 mm²eindrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900926 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900926 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube S 2 YPV 1+2 1200 1M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von einem MPP-Eingang und einem String.

1 Prodotto

Art. 900980 DCU S 2 YPV 1+2 1200 1M 1S MC4

GTIN (EAN) 4013364538481, Codice doganale (EU): 85372091, Peso lordo: 1537.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

GAK DCU S 2 YPV 1+2 1200 1M 1S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von einem MPP-Eingang
und einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 130 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU S 2 YPV 1+2 1200 1M 1S MC4
Art.-Nr.: 900980
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm²mehrdrähtig / 25 mm² feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm² feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x Original MC4 Stecker (PV-ADS4-EVO 2A), 2x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900980 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900980 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube S 2 YPV 1+2 1200 2M 1S MC4

Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je einem String.

1 Prodotto

Art. 900981 DCU S 2 YPV 1+2 1200 2M 1S MC4

GTIN (EAN) 4013364538498, Codice doganale (EU): 85372091, Peso lordo: 2634.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

GAK DCU S 2 YPV 1+2 1200 2M 1S MC4
Generatoranschlusskasten bis 1200 V DC
zum Schutz von zwei MPP-Eingängen
und je einem String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1200 V DC
In: (8/20) 20 kA / pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 254 x 180 x 111 mm
Anschlussart: Original MC4 Steckverbindung

Fabrikat: DEHN
Typ: DCU S 2 YPV 1+2 1200 2M 1S MC4
Art.-Nr.: 900981
oder gleichwertig.

Caratteristiche tecniche

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Kurzschlussfestigkeit (I_SCPV )	10 kA
Schutzpegel (U_P )	< 3,8 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel (U_P )	< 3,8 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (9) (min.)	2x 10 mm² / 1x 16 mm²
Anschlussquerschnitt (9) (max.)	35 mm² mehrdrähtig / 25 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (min.)	2,5 mm²feindrähtig
Anschlussquerschnitt für MC4 Verbinder (DC+, DC-) (max.)	10 mm²feindrähtig
Einbauort	Innenraum
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x Original MC4 Stecker (PV-ADS4-EVO 2A), 4x Original MC4 Buchse (PV-ADB4-EVO 2A)
Anzahl Kabeleinführungen	2x M20

Prodotto 900981 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900981 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Art. 900910 DCU YPV SCI 1000 1M

Non siete autorizzati per eseguire un download 900910.stp

Non siete autorizzati per eseguire un download 900910.igs

Non siete autorizzati per eseguire un download 900910.jt

Non siete autorizzati per eseguire un download 900910.dwg

Non siete autorizzati per eseguire un download 900910m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900910.wspak

Non siete autorizzati per eseguire un download DEHN.900910.edz

Prodotto 900910 è stato aggiunto al blocco note.

Prodotto 900910 è stato aggiunto al carrello.

DEHNcube YPV SCI 1000 2M

Art. 900920 DCU YPV SCI 1000 2M

Non siete autorizzati per eseguire un download 900920.stp

Non siete autorizzati per eseguire un download 900920.igs

Non siete autorizzati per eseguire un download 900920.jt

Non siete autorizzati per eseguire un download 900920.dwg

Non siete autorizzati per eseguire un download 900920m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900920.wspak

Non siete autorizzati per eseguire un download DEHN.900920.edz

Prodotto 900920 è stato aggiunto al blocco note.

Prodotto 900920 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 1M 2S

Art. 900913 DCU 2 YPV 1100 1M 2S

Non siete autorizzati per eseguire un download 900913.stp

Non siete autorizzati per eseguire un download 900913.igs

Non siete autorizzati per eseguire un download 900913.jt

Non siete autorizzati per eseguire un download 900913.dwg

Non siete autorizzati per eseguire un download 900913m_D.dxf

Prodotto 900913 è stato aggiunto al blocco note.

Prodotto 900913 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 1S

Art. 900921 DCU 2 YPV 1100 2M 1S

Non siete autorizzati per eseguire un download 900921.stp

Non siete autorizzati per eseguire un download 900921.igs

Non siete autorizzati per eseguire un download 900921.jt

Non siete autorizzati per eseguire un download 900921.dwg

Non siete autorizzati per eseguire un download 900921m_D.dxf

Prodotto 900921 è stato aggiunto al blocco note.

Prodotto 900921 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 2S

Art. 900923 DCU 2 YPV 1100 2M 2S

Non siete autorizzati per eseguire un download 900923.stp

Non siete autorizzati per eseguire un download 900923.igs

Non siete autorizzati per eseguire un download 900923.jt

Non siete autorizzati per eseguire un download 900923.dwg

Non siete autorizzati per eseguire un download 900923m_D.dxf

Prodotto 900923 è stato aggiunto al blocco note.

Prodotto 900923 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Art. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

Non siete autorizzati per eseguire un download 900975.stp

Non siete autorizzati per eseguire un download 900975.igs

Non siete autorizzati per eseguire un download 900975.jt

Non siete autorizzati per eseguire un download 900975.dwg

Non siete autorizzati per eseguire un download 900975m_D.dxf

Prodotto 900975 è stato aggiunto al blocco note.

Prodotto 900975 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Art. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

Non siete autorizzati per eseguire un download 900976.stp

Non siete autorizzati per eseguire un download 900976.igs

Non siete autorizzati per eseguire un download 900976.jt

Non siete autorizzati per eseguire un download 900976.dwg

Non siete autorizzati per eseguire un download 900976m_D.pdf

Prodotto 900976 è stato aggiunto al blocco note.

Prodotto 900976 è stato aggiunto al carrello.

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Art. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

Non siete autorizzati per eseguire un download 900978m_D.dxf

Prodotto 900978 è stato aggiunto al blocco note.

Prodotto 900978 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Art. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

Non siete autorizzati per eseguire un download 900911_900985.stp

Non siete autorizzati per eseguire un download 900911_900985.igs

Non siete autorizzati per eseguire un download 900911_900985.jt

Non siete autorizzati per eseguire un download 900911_900985.dwg

Non siete autorizzati per eseguire un download 900911_900985m_D.dxf
