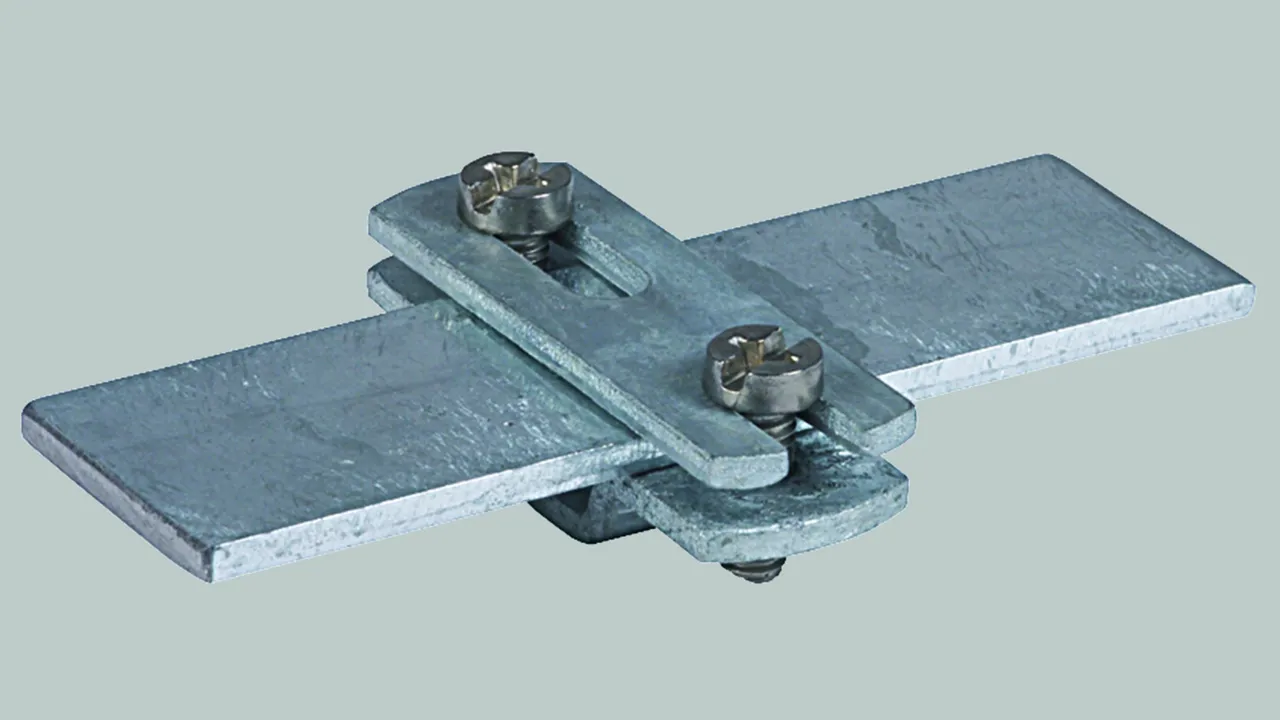

Flachbandhalter mit Überleger – flache Bauform

Zweischrauben-Überleger mit Schrauben M6.

Mit Langloch (6,5 x 16 mm)

2 Prodotti

Art. 284030 FBH ZS 30 B6.5X16 STTZN

GTIN (EAN) 4013364022485, Codice doganale (EU): 85389099, Peso lordo: 55.20 g, UM: 100.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 284030.stp

      Non siete autorizzati per eseguire un download 284030.stp

      Login
    • 284030.igs

      Non siete autorizzati per eseguire un download 284030.igs

      Login
    • 284030.jt

      Non siete autorizzati per eseguire un download 284030.jt

      Login
    • 284030.dwg

      Non siete autorizzati per eseguire un download 284030.dwg

      Login
    • 284030m_D.dxf

      Non siete autorizzati per eseguire un download 284030m_D.dxf

      Login
Flachbandhalter mit Überleger flache Bauform mit Langloch St/tZn
Flachbandhalter, mit Überleger flache Bauform Zweischrauben-Überleger mit Schrauben M6
Bauhöhe Leitungshalter: 10 mm
Leitungshalter Aufnahme Fl: 30 x 3,5 mm
Werkstoff Leitungshalter: St/tZn
Werkstoff Unterteil: St/tZn
Materialstärke: 3 mm

Fabrikat: DEHN
Typ: FBH ZS 30 B6.5X16 STTZN
Art.-Nr.: 284030
oder gleichwertig.

Certificati



Caratteristiche tecniche

Bauhöhe Leitungshalter 10 mm
Leitungshalter Aufnahme Fl 30 x 3,5 mm
Werkstoff Leitungshalter St/tZn
Werkstoff Unterteil St/tZn
Materialstärke (t) 3 mm
Bauteilbreite (l1) 58 mm
Normenbezug DIN EN 62561-4

Prodotto 284030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 284030 è stato aggiunto al carrello.

Apri Web-Shop

Art. 284040 FBH ZS 40 B6.5X16 STTZN

GTIN (EAN) 4013364022492, Codice doganale (EU): 85389099, Peso lordo: 66.20 g, UM: 100.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 284040.stp

      Non siete autorizzati per eseguire un download 284040.stp

      Login
    • 284040.igs

      Non siete autorizzati per eseguire un download 284040.igs

      Login
    • 284040.jt

      Non siete autorizzati per eseguire un download 284040.jt

      Login
    • 284040.dwg

      Non siete autorizzati per eseguire un download 284040.dwg

      Login
    • 284030m_D.dxf

      Non siete autorizzati per eseguire un download 284030m_D.dxf

      Login
Flachbandhalter mit Überleger flache Bauform mit Langloch St/tZn
Flachbandhalter, mit Überleger flache Bauform Zweischrauben-Überleger mit Schrauben M6
Bauhöhe Leitungshalter: 10 mm
Leitungshalter Aufnahme Fl: 40 x 4-5 mm
Werkstoff Leitungshalter: St/tZn
Werkstoff Unterteil: St/tZn
Materialstärke: 3 mm

Fabrikat: DEHN
Typ: FBH ZS 40 B6.5X16 STTZN
Art.-Nr.: 284040
oder gleichwertig.

Certificati



Caratteristiche tecniche

Bauhöhe Leitungshalter 10 mm
Leitungshalter Aufnahme Fl 40 x 4-5 mm
Werkstoff Leitungshalter St/tZn
Werkstoff Unterteil St/tZn
Materialstärke (t) 3 mm
Bauteilbreite (l1) 70 mm
Normenbezug DIN EN 62561-4

Prodotto 284040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 284040 è stato aggiunto al carrello.

Apri Web-Shop

Mit Langloch (6,5 x 16 mm) und vormontierter Holzschraube

2 Prodotti

Art. 286030 FBH ZS 30 B6.5X16 HS5X50 STTZN

GTIN (EAN) 4013364022508, Codice doganale (EU): 85389099, Peso lordo: 61.90 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 286030.stp

      Non siete autorizzati per eseguire un download 286030.stp

      Login
    • 286030.igs

      Non siete autorizzati per eseguire un download 286030.igs

      Login
    • 286030.jt

      Non siete autorizzati per eseguire un download 286030.jt

      Login
    • 286030.dwg

      Non siete autorizzati per eseguire un download 286030.dwg

      Login
    • 286030m_D.dxf

      Non siete autorizzati per eseguire un download 286030m_D.dxf

      Login
Flachbandhalter mit Überleger flache Bauform mit Langloch St/tZn
Flachbandhalter, mit Überleger flache Bauform Zweischrauben-Überleger mit Schrauben M6
mit Holzschraube
Bauhöhe Leitungshalter: 10 mm
Leitungshalter Aufnahme Fl: 30 x 3,5 mm
Werkstoff Leitungshalter: St/tZn
Werkstoff Unterteil: St/tZn
Materialstärke: 3 mm
Schraube: 5 x 50 mm

Fabrikat: DEHN
Typ: FBH ZS 30 B6.5X16 HS5X50 STTZN
Art.-Nr.: 286030
oder gleichwertig.

Certificati



Caratteristiche tecniche

Bauhöhe Leitungshalter 10 mm
Leitungshalter Aufnahme Fl 30 x 3,5 mm
Werkstoff Leitungshalter St/tZn
Werkstoff Unterteil St/tZn
Materialstärke (t) 3 mm
Schraube ak 5 x 50 mm
Bauteilbreite (l1) 58 mm
Normenbezug DIN EN 62561-4

Prodotto 286030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 286030 è stato aggiunto al carrello.

Apri Web-Shop

Art. 286139 FBH ZS 30 B6.5X16 HS5X50 V2A

GTIN (EAN) 4013364035393, Codice doganale (EU): 85389099, Peso lordo: 46.50 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 286139.stp

      Non siete autorizzati per eseguire un download 286139.stp

      Login
    • 286139.igs

      Non siete autorizzati per eseguire un download 286139.igs

      Login
    • 286139.jt

      Non siete autorizzati per eseguire un download 286139.jt

      Login
    • 286139.dwg

      Non siete autorizzati per eseguire un download 286139.dwg

      Login
    • 286139m_D.dxf

      Non siete autorizzati per eseguire un download 286139m_D.dxf

      Login
Flachbandhalter mit Überleger flache Bauform mit Langloch NIRO
Flachbandhalter, mit Überleger flache Bauform Zweischrauben-Überleger mit Schrauben M6
mit Holzschraube
Bauhöhe Leitungshalter: 8,5 mm
Leitungshalter Aufnahme Fl: 30 x 3,5 mm
Werkstoff Leitungshalter: NIRO
Werkstoff Unterteil: NIRO
Materialstärke: 2 mm
Schraube: 5 x 50 mm

Fabrikat: DEHN
Typ: FBH ZS 30 B6.5X16 HS5X50 V2A
Art.-Nr.: 286139
oder gleichwertig.

Certificati



Caratteristiche tecniche

Bauhöhe Leitungshalter 8,5 mm
Leitungshalter Aufnahme Fl 30 x 3,5 mm
Werkstoff Leitungshalter NIRO
Werkstoff Unterteil NIRO
Materialstärke (t) 2 mm
Schraube ak 5 x 50 mm
Bauteilbreite (l1) 58 mm
Normenbezug DIN EN 62561-4

Prodotto 286139 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 286139 è stato aggiunto al carrello.

Apri Web-Shop
