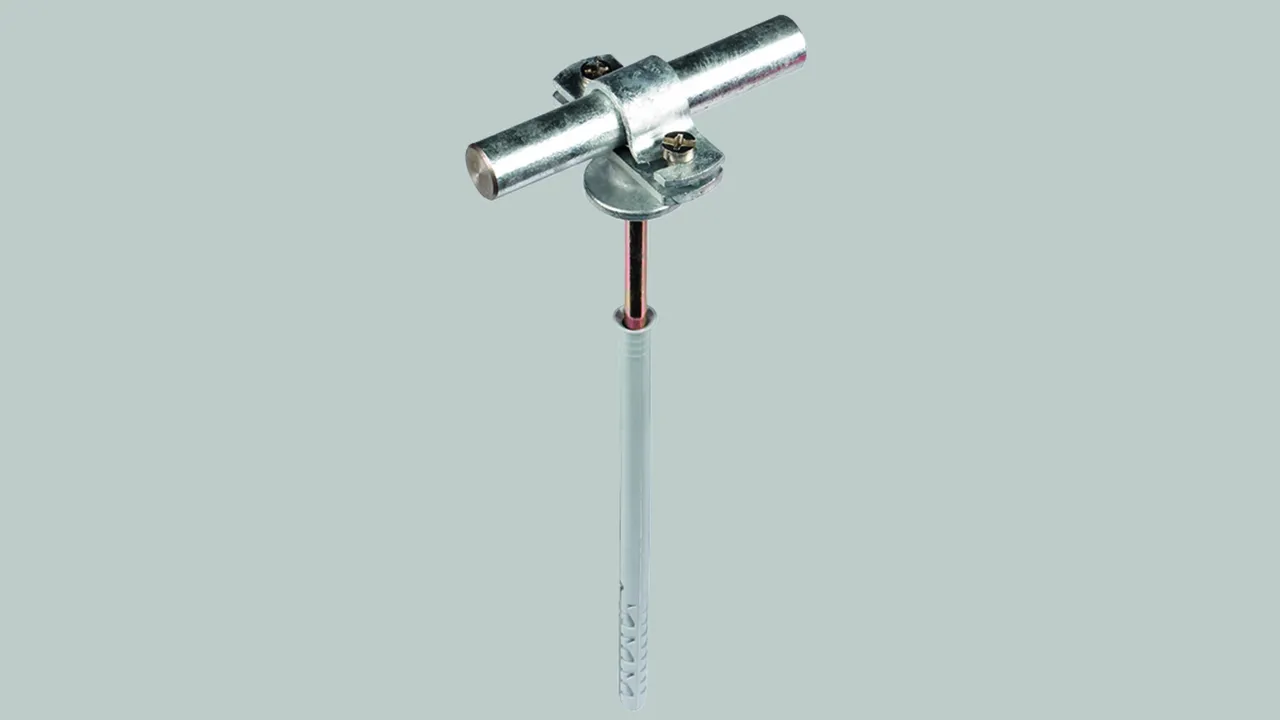

Stangenhalter für Wärmedämm-Verbundsysteme

Zweischrauben-Überleger mit Schrauben M6, mit Abdeckbund (ZG) und Kunststoffdübel Ø10 mm.

1 Prodotto

Art. 273731 SH ZS 16 AB D10X180 STTZN ZG

GTIN (EAN) 4013364096691, Codice doganale (EU): 85389099, Peso lordo: 149.12 g, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 273731.stp

      Non siete autorizzati per eseguire un download 273731.stp

      Login
    • 273731.igs

      Non siete autorizzati per eseguire un download 273731.igs

      Login
    • 273731.jt

      Non siete autorizzati per eseguire un download 273731.jt

      Login
    • 273731.dwg

      Non siete autorizzati per eseguire un download 273731.dwg

      Login
    • 273730m_D.dxf

      Non siete autorizzati per eseguire un download 273730m_D.dxf

      Login
Stangenhalter für Wärmedämm-Verbundsysteme
Stangenhalter, für Wärmedämm-Verbundsysteme Zweischrauben-Überleger mit Schrauben M6,
für Leiter Rd 16 mm, feste Leitungsführung
Dämmstoffdicke: ca. 110 mm
Werkstoff Überleger: St/tZn
Werkstoff Unterteil: ZG
Schraube / Dübel: (TX40) 7 x 180 mm

Fabrikat: DEHN
Typ: SH ZS 16 AB D10X180 STTZN ZG
Art.-Nr.: 273731
oder gleichwertig.

Certificati



Caratteristiche tecniche

Dämmstoffdicke ca. 110 mm
Bohrtiefe ca. 190 mm
Werkstoff Überleger St/tZn
Werkstoff Unterteil ZG
Bauhöhe Leitungshalter 20 mm
Leitungshalter Aufnahme Rd 16 mm
Schraube / Dübel bl (TX40) 7 x 180 mm
