Leitungshalter für Wärmedämm-Verbundsysteme

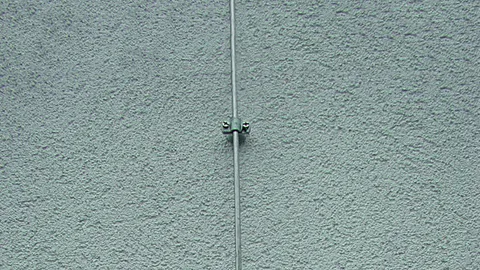

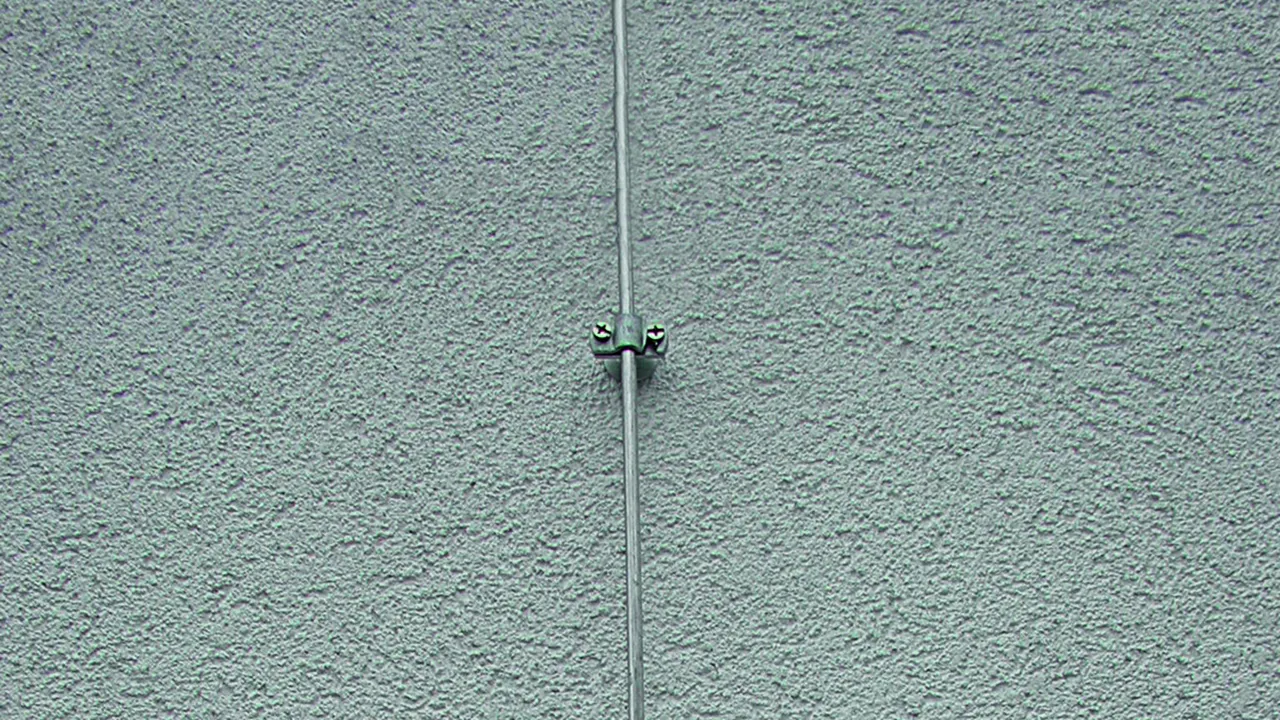

Leitungshalter zum Befestigen von Ableitungen an Wänden mit Wärmedämm-Verbundsystem.
Zweischrauben-Überleger mit Schrauben M6, mit Abdeckbund (ZG) und Kunststoffdübel Ø10 mm, feste Leitungsführung.

3 Prodotti

Art. 273740 LH ZS 7.10 AB D10X140 STTZN ZG

GTIN (EAN) 4013364096714, Codice doganale (EU): 85389099, Peso lordo: 113.00 g, UM: 50.00 Stk.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Leitungshalter für Wärmedämm-Verbundsysteme
Leitungshalter, für Wärmedämm-Verbundsysteme
Zweischrauben-Überleger mit Schrauben M6,
feste Leitungsführung
Klemmlänge: 70 mm
Leitungshalter Aufnahme Rd: 7-10 mm
Werkstoff Unterteil: ZG
Werkstoff Überleger: St/tZn
Schraube Dübel: (TX40) 7 x 140 mm

Fabrikat: DEHN
Typ: LH ZS 7.10 AB D10X140 STTZN ZG
Art.-Nr.: 273740
oder gleichwertig.

Certificati

Caratteristiche tecniche

Klemmlänge	70 mm
Gesamtlänge	140 mm
Leitungshalter Aufnahme Rd	7-10 mm
Werkstoff Unterteil	ZG
Werkstoff Überleger	St/tZn
Bauhöhe Leitungshalter	20 mm
Schraube Dübel	bl (TX40) 7 x 140 mm
Normenbezug	DIN EN 62561-4

Leitunghalter Modell	Zweischrauben-Überleger
Klemmlänge	70 mm
Gesamtlänge	140 mm
Leitungshalter Aufnahme Rd	7-10 mm
Werkstoff Unterteil	ZG
Werkstoff Überleger	St/tZn
Bauhöhe Leitungshalter	20 mm
Leitungsführung	fest
Leitungshalter Schraube	dm M6 x 16 mm
Schraube Dübel	bl (TX40) 7 x 140 mm
Länge	140 mm
Bohrung Ø	10 mm
Normenbezug	DIN EN 62561-4

Prodotto 273740 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273740 è stato aggiunto al carrello.

Apri Web-Shop

Art. 273741 LH ZS 7.10 AB D10X180 STTZN ZG

GTIN (EAN) 4013364096721, Codice doganale (EU): 85389099, Peso lordo: 126.22 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Leitungshalter für Wärmedämm-Verbundsysteme
Leitungshalter, für Wärmedämm-Verbundsysteme
Zweischrauben-Überleger mit Schrauben M6,
feste Leitungsführung
Klemmlänge: 100 mm
Leitungshalter Aufnahme Rd: 7-10 mm
Werkstoff Unterteil: ZG
Werkstoff Überleger: St/tZn
Schraube Dübel: (TX40) 7 x 180 mm

Fabrikat: DEHN
Typ: LH ZS 7.10 AB D10X180 STTZN ZG
Art.-Nr.: 273741
oder gleichwertig.

Certificati

Caratteristiche tecniche

Klemmlänge	100 mm
Gesamtlänge	180 mm
Leitungshalter Aufnahme Rd	7-10 mm
Werkstoff Unterteil	ZG
Werkstoff Überleger	St/tZn
Bauhöhe Leitungshalter	20 mm
Schraube Dübel	bl (TX40) 7 x 180 mm
Normenbezug	DIN EN 62561-4

Leitunghalter Modell	Zweischrauben-Überleger
Klemmlänge	100 mm
Gesamtlänge	180 mm
Leitungshalter Aufnahme Rd	7-10 mm
Werkstoff Unterteil	ZG
Werkstoff Überleger	St/tZn
Bauhöhe Leitungshalter	20 mm
Leitungsführung	fest
Leitungshalter Schraube	dm M6 x 16 mm
Schraube Dübel	bl (TX40) 7 x 180 mm
Länge	180 mm
Bohrung Ø	10 mm
Normenbezug	DIN EN 62561-4

Prodotto 273741 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 273741 è stato aggiunto al carrello.

Apri Web-Shop

Art. 273742 LH ZS 7.10 AB D10X240 STTZN ZG

GTIN (EAN) 4013364096738, Codice doganale (EU): 85389099, Peso lordo: 154.76 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Leitungshalter für Wärmedämm-Verbundsysteme
Leitungshalter, für Wärmedämm-Verbundsysteme
Zweischrauben-Überleger mit Schrauben M6,
feste Leitungsführung
Klemmlänge: 160 mm
Leitungshalter Aufnahme Rd: 7-10 mm
Werkstoff Unterteil: ZG
Werkstoff Überleger: St/tZn
Schraube Dübel: (TX40) 7 x 240 mm

Fabrikat: DEHN
Typ: LH ZS 7.10 AB D10X240 STTZN ZG
Art.-Nr.: 273742
oder gleichwertig.

Certificati

Caratteristiche tecniche

Klemmlänge	160 mm
Gesamtlänge	230 mm
Leitungshalter Aufnahme Rd	7-10 mm
Werkstoff Unterteil	ZG
Werkstoff Überleger	St/tZn
Bauhöhe Leitungshalter	20 mm
Schraube Dübel	bl (TX40) 7 x 240 mm
Normenbezug	DIN EN 62561-4

Leitunghalter Modell	Zweischrauben-Überleger
Klemmlänge	160 mm
Gesamtlänge	230 mm
Leitungshalter Aufnahme Rd	7-10 mm
Werkstoff Unterteil	ZG
Werkstoff Überleger	St/tZn
Bauhöhe Leitungshalter	20 mm
Leitungsführung	fest
Leitungshalter Schraube	dm M6 x 16 mm
Schraube Dübel	bl (TX40) 7 x 240 mm
Länge	240 mm
Bohrung Ø	10 mm
Normenbezug	DIN EN 62561-4
