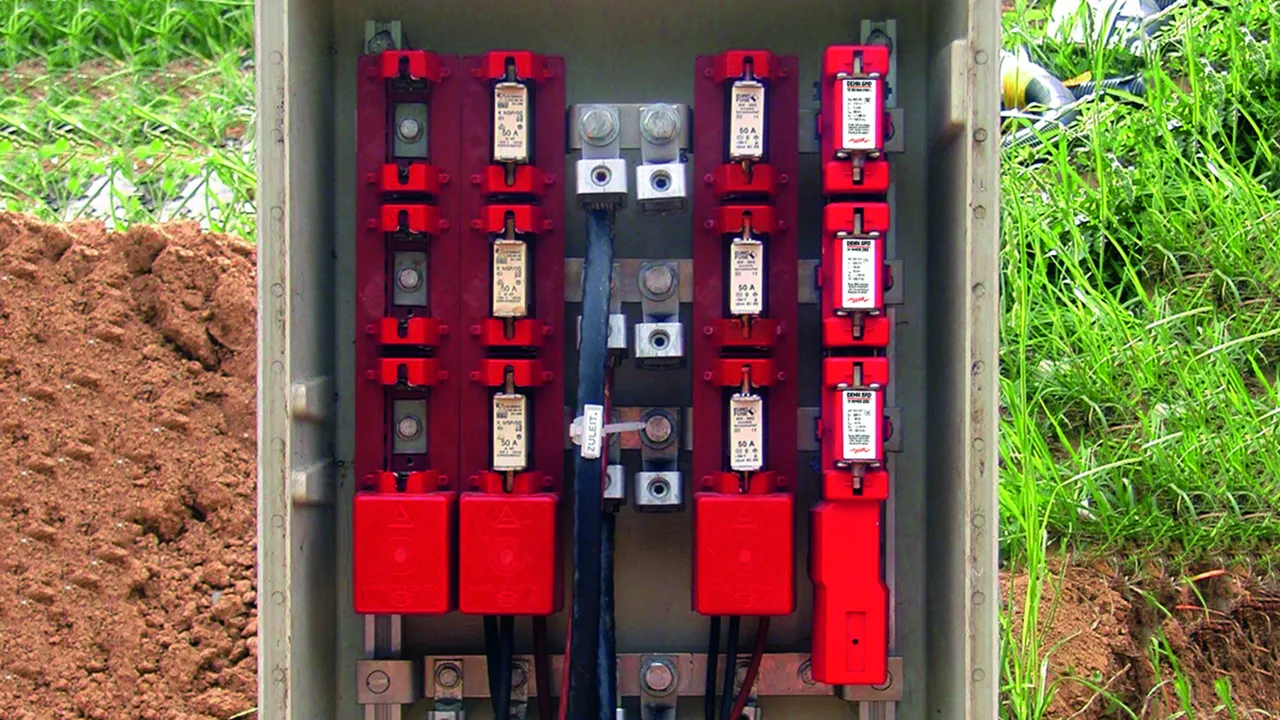

V NH / VA NH

Ableiter zum Einsatz in NH-Sicherungsunterteilen der Größen 00 und 1
Zinkoxidvaristor mit Überwachungseinrichtung, Abtrennvorrichtung und integrierter Ableitervorsicherung (VA NH... zusätzlich mit in Reihe geschalteter Funkenstrecke)
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Defektanzeige durch Herausspringen des Signalstiftes

Dettagli

V NH00 (FM)

Überspannungs-Ableiter auf Varistorbasis mit integrierter Ableitervorsicherung zum Einsatz in NH-Sicherungsunterteilen der Größe 00; optional mit speziellem Signalstift für Fernmeldung.

2 Prodotti

Art. 900261 V NH00 280

GTIN (EAN) 4013364094352, Codice doganale (EU): 85363030, Peso lordo: 191.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Überspannungs-Ableiter V NH00 280
1-poliger Überspannungs-Ableiter
zum Einsatz in NH-Sicherungs-
unterteilen der Größe 00
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel bei 15 kA (8/20): < 1,5 kV
Nennableitstoßstrom: 15 kA (8/20)
Max. Ableitstoßstrom: 30 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 00

Fabrikat: DEHN
Typ: V NH00 280
Art.-Nr.: 900261
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	nicht notwendig

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes	25 kA
Kurzschlussfestigkeit (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Anzeige der Abtrennvorrichtung	roter Signalstift
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Montage auf	NH-Sicherungsunterteil Größe 00
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IPX4W

Prodotto 900261 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900261 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900263 V NH00 280 FM

GTIN (EAN) 4013364094369, Codice doganale (EU): 85363030, Peso lordo: 208.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Überspannungs-Ableiter V NH00 280 FM
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 00
mit Signalstift für Fernmeldung
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel bei 15 kA (8/20):< 1,5 kV
Nennableitstoßstrom: 15 kA (8/20)
Max. Ableitstoßstrom: 30 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 00

Fabrikat: DEHN
Typ: V NH00 280 FM
Art.-Nr.: 900263
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	nicht notwendig
Signalstift für Fernmeldung	Auslöseweg 7 mm

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes	25 kA
Kurzschlussfestigkeit (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Anzeige der Abtrennvorrichtung	roter Signalstift
Signalstift für Fernmeldung	Auslöseweg 7 mm
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Montage auf	NH-Sicherungsunterteil Größe 00
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IPX4W

Prodotto 900263 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900263 è stato aggiunto al carrello.

Apri Web-Shop

V NH1

Überspannungs-Ableiter auf Varistorbasis mit integrierter Ableitervorsicherung zum Einsatz in NH-Sicherungsunterteilen der Größe 1.

1 Prodotto

Art. 900270 V NH1 280

GTIN (EAN) 4013364106703, Codice doganale (EU): 85363030, Peso lordo: 243.10 g, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

File CAD

Überspannungs-Ableiter V NH1 280
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 1
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel bei 15 kA (8/20): < 1,5 kV
Nennableitstoßstrom: 15 kA (8/20)
Max. Ableitstoßstrom: 30 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 1; EN 50022

Fabrikat: DEHN
Typ: V NH1 280
Art.-Nr.: 900270
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	nicht notwendig

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	30 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 5 kA (U_P )	≤ 1,2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes	25 kA
Kurzschlussfestigkeit (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
Anzeige der Abtrennvorrichtung	roter Signalstift
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Montage auf	NH-Sicherungsunterteil Größe 1
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IPX4W

Prodotto 900270 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900270 è stato aggiunto al carrello.

Apri Web-Shop

VA NH00 (FM)

Überspannungs-Ableiter auf Basis einer Varistor-Funkenstrecken-Reihenschaltung mit integrierter Ableitervorsicherung; zum Einsatz in NH-Sicherungsunterteilen der Größe 00, optional mit speziellem Signalstift für Fernmeldung.

2 Prodotti

Art. 900262 VA NH00 280

GTIN (EAN) 4013364072572, Codice doganale (EU): 85363030, Peso lordo: 192.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Überspannungs-Ableiter VA NH00 280
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 00
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 10 kA (8/20)
Max. Ableitstoßstrom: 20 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 00

Fabrikat: DEHN
Typ: VA NH00 280
Art.-Nr.: 900262
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	nicht notwendig

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel (U_P )	≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes	25 kA
Kurzschlussfestigkeit (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Anzeige der Abtrennvorrichtung	roter Signalstift
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Montage auf	NH-Sicherungsunterteil Größe 00
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IPX4W

Prodotto 900262 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900262 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900264 VA NH00 280 FM

GTIN (EAN) 4013364073661, Codice doganale (EU): 85363030, Peso lordo: 170.90 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

File CAD

Überspannungs-Ableiter VA NH00 280 FM
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 00
mit Signalstift für Fernmeldung
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel: <= 1,5 kV
Nennableitstoßstrom: 10 kA (8/20)
Max. Ableitstoßstrom: 20 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 00

Fabrikat: DEHN
Typ: VA NH00 280 FM
Art.-Nr.: 900264
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	nicht notwendig
Signalstift für Fernmeldung	Auslöseweg 7 mm

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel (U_P )	≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes	25 kA
Kurzschlussfestigkeit (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Anzeige der Abtrennvorrichtung	roter Signalstift
Signalstift für Fernmeldung	Auslöseweg 7 mm
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Montage auf	NH-Sicherungsunterteil Größe 00
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IPX4W

Prodotto 900264 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900264 è stato aggiunto al carrello.

Apri Web-Shop

VA NH1

Überspannungs-Ableiter auf Basis einer Varistor-Funkenstrecken-Reihenschaltung mit integrierter Ableitervorsicherung; zum Einsatz in NH-Sicherungsunterteilen der Größe 1.

1 Prodotto

Art. 900271 VA NH1 280

GTIN (EAN) 4013364106710, Codice doganale (EU): 85363030, Peso lordo: 243.50 g, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

File CAD

Überspannungs-Ableiter VA NH1 280
1-poliger Überspannungs-Ableiter zum Einsatz
in NH-Sicherungsunterteilen der Größe 1
Ableiter Typ 2 nach EN 61643-11
Defektanzeige
Höchste Dauerspannung: 280 V ac
Schutzpegel: < 1,5 kV
Nennableitstoßstrom: 10 kA (8/20)
Max. Ableitstoßstrom: 20 kA (8/20)
Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf NH-Sicherungsunterteilen Größe 1

Fabrikat: DEHN
Typ: VA NH1 280
Art.-Nr.: 900271
oder gleichwertig.

Certificati

Caratteristiche tecniche

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	nicht notwendig

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 2 / Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 2 + Typ 3
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	280 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Schutzpegel (U_P )	≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	nicht notwendig
Bemessungsausschaltvermögen des internen Back-Up Schutzes	25 kA
Kurzschlussfestigkeit (I_SCCR )	25 kA_eff
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Anzeige der Abtrennvorrichtung	roter Signalstift
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Montage auf	NH-Sicherungsunterteil Größe 1
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IPX4W

Prodotto 900271 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900271 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

V NH / VA NH

Dettagli
