Anschlusselemente für HVI power Leitung / HVI power long Leitung

Anschlussset für HVI power long Leitung Ø27 mm für Rohrinnenverlegung

Anschlusselemente zum Abschließen der HVI power long Leitung an beiden Enden, beim Erstellen des Endverschlusses der Leitung im Stützrohr (Kopfstück) und Anschlusselement zum Anschließen an andere Teile des äußeren Blitzschutzes oder der Erdungsanlage (inkl. zwei Schrumpfschläuche).

1 Prodotto

Art. 819142 HVI P LO ASS KF 27 V2A

GTIN (EAN) 4013364152458, Codice doganale (EU): 85359000, Peso lordo: 431.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 819142.stp

      Non siete autorizzati per eseguire un download 819142.stp

      Login
    • 819142.igs

      Non siete autorizzati per eseguire un download 819142.igs

      Login
    • 819142.jt

      Non siete autorizzati per eseguire un download 819142.jt

      Login
    • 819142.dwg

      Non siete autorizzati per eseguire un download 819142.dwg

      Login
    • 819142m_D.dxf

      Non siete autorizzati per eseguire un download 819142m_D.dxf

      Login
Anschlusselemente zum Abschließen der HVI power long Leitung NIRO
Anschlusselemente zum Abschließen der
HVI power long-Leitung Ø27 mm an beiden Enden;
beim Erstellen des Endverschlusses der Leitung im
Stützrohr (Kopfstück) und Anschlusselement für andere
Teile des Äußeren Blitzschutzes oder der Erdungsanlage
(inkl. zwei Schrumpfschläuche).
Werkstoff: NIRO
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P LO ASS KF 27 V2A
Art.-Nr.: 819142
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Außen 30 mm
Schraube Gewindestift M8 x 10 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819142 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819142 è stato aggiunto al carrello.

Apri Web-Shop

Anschlussset für HVI power long Leitung Ø27 mm für Rohraußenverlegung

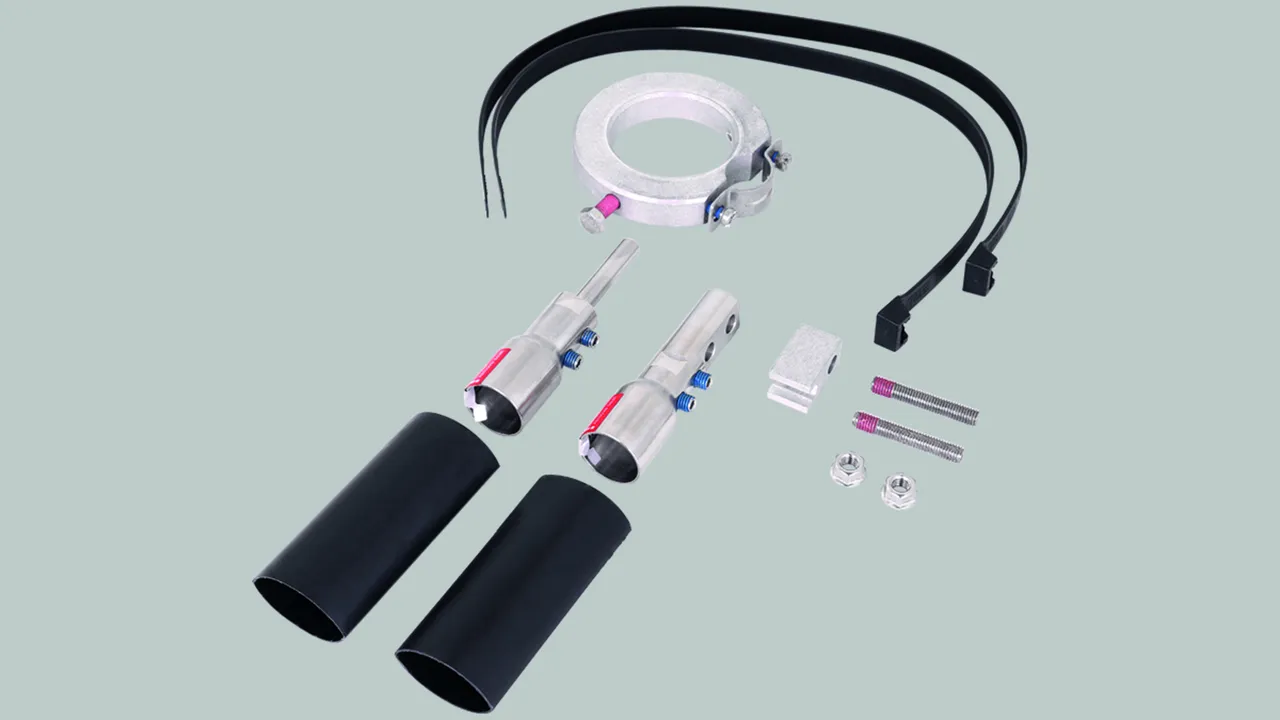

Anschlussset für HVI power Leitung zur Verlegung an HVI power Stützrohren GFK / Al bestehend aus Anschlusselemente, Gewindestifte, Anschlussteil, Schrumpfschlauch, Kabelbinder und Befestigungsring mit einem geschlitzten Leitungshalter (Ø27 mm).

1 Prodotto

Art. 819149 HVI P LO ASS RAV KF 27 V2A

GTIN (EAN) 4013364272057, Codice doganale (EU): 85359000, Peso lordo: 853.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 819149.stp

      Non siete autorizzati per eseguire un download 819149.stp

      Login
    • 819149.igs

      Non siete autorizzati per eseguire un download 819149.igs

      Login
    • 819149.jt

      Non siete autorizzati per eseguire un download 819149.jt

      Login
    • 819149.dwg

      Non siete autorizzati per eseguire un download 819149.dwg

      Login
    • 819149m_D.dxf

      Non siete autorizzati per eseguire un download 819149m_D.dxf

      Login
Anschlusselemente zum Abschließen der HVI power long Leitung NIRO
Anschlusselemente zum Abschließen der
HVI power long Leitung Ø27 mm an beiden Enden;
beim Erstellen des Endverschlusses der Leitung im
für Rohraußenverlegung (Kopfstück) und Anschlusselement für andere
Teile des Äußeren Blitzschutzes oder der Erdungsanlage
(inkl. zwei Schrumpfschläuche).
Werkstoff: NIRO
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: HVI P LO ASS RAV KF 27 V2A
Art.-Nr.: 819149
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Anschluss Bolzen Ø10 mm, L 50 mm
Durchmesser Ø Außen 30 mm
Schraube Gewindestift M8 x 10 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819149 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819149 è stato aggiunto al carrello.

Apri Web-Shop

PA-Anschlusselement für HVI power / HVI power long Leitung

Zum Absteuern des elektrischen Feldes der HVI power Leitung (vorkonfektioniert / Trommelware) im Bereich des Endverschlusses.
Speziell geschlitzte Auflagefläche zur elektrischen Kontaktierung des halbleitenden Mantels.

1 Prodotto

Art. 410239 PAE 27 AB11 V2A

GTIN (EAN) 4013364152465, Codice doganale (EU): 85359000, Peso lordo: 80.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 410239.stp

      Non siete autorizzati per eseguire un download 410239.stp

      Login
    • 410239.igs

      Non siete autorizzati per eseguire un download 410239.igs

      Login
    • 410239.jt

      Non siete autorizzati per eseguire un download 410239.jt

      Login
    • 410239.dwg

      Non siete autorizzati per eseguire un download 410239.dwg

      Login
    • 410239m_D.dxf

      Non siete autorizzati per eseguire un download 410239m_D.dxf

      Login
PA-Anschlusselement für HVI power Leitung NIRO
PA-Anschlusselement für HVI power Leitung zum
Absteuern des elektrischen Feldes der HVI power
Leitung im Bereich des Endverschlusses.
Speziell geschlitze Auflagefläche zur elektrischen
Kontaktierung des halbleitenden Mantels.
Werkstoff: NIRO
Klemmbereich Ø: 27 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: PAE 27 AB11 V2A
Art.-Nr.: 410239
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff NIRO
Klemmbereich Ø 27 mm
Anschlussbohrung Ø 11 mm
Schraube i M10 x 20 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410239 è stato aggiunto al carrello.

Apri Web-Shop
