Anschluss- und Überbrückungsgarnitur für Bewehrungen

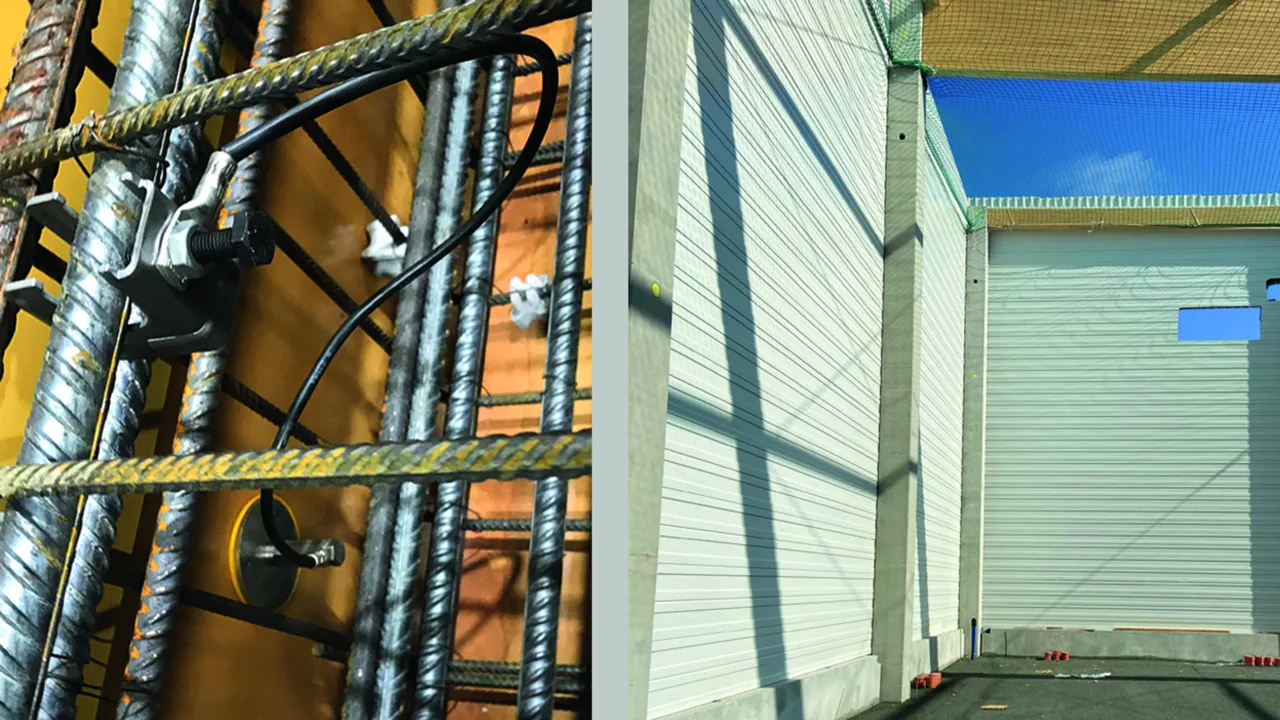

Anschluss- und Überbrückungsgarnitur zur Nutzung der Bewehrungseisen (Längseisen) von Stahlbetonstützen oder Wänden als Ableitung. Durch die Nutzung eines in den Stahlbetonstützen enthaltenen Bewehrungseisens kann die zusätzliche Installation von Rundleitern (St/tZn) für Blitzschutz / Erdung / Potentialausgleich entfallen. Die elektrisch relevante Verbindung wird über die gesamte Länge der Stahlbetonstütze durch ein vertikales Bewehrungseisen realisiert.

Maggior informazioni

Argomenti simili

Anschlussgarnitur

2 Prodotti

Art. 416940 UES 16 L600 VK RD8 28 FL30 EFP

GTIN (EAN) 4013364360280, Codice doganale (EU): 85359000, Peso lordo: 530.00 g, UM: 25.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 416940.stp

      Non siete autorizzati per eseguire un download 416940.stp

      Login
    • 416940.igs

      Non siete autorizzati per eseguire un download 416940.igs

      Login
    • 416940.jt

      Non siete autorizzati per eseguire un download 416940.jt

      Login
    • 416940.dwg

      Non siete autorizzati per eseguire un download 416940.dwg

      Login
    • 416940m_D.dxf

      Non siete autorizzati per eseguire un download 416940m_D.dxf

      Login
Anschlussgarnitur bestehend aus
Verbindungsleitung mit angeschlossener
Verbindungsklemme und Erdungsfestpunkt
zur sicheren elektrischen Verbindung
des Erdungsfestpunktes mit
der Bewehrung/Bewehrungseisen
Über die Anschlussgarnitur erfolgt
eine sichere elektrische Verbindung
von einem definierten Bewehrungseisen
(Längseisen) welches als Ableitung
genutzt wird an Fangeinrichtungen,
Fassadenelementen, Kranschienen,
Kabeltragsystemen, die Erdungsanlage,
Funktionspotentialausgleich, etc.
Werkstoff Verbindungsklemme: St/blank
Klemmbereich Rd Verbindungsklemme: 8-28 mm
Klemmbereich Fl Verbindungsklemme: 30 x 3-4 mm
Werkstoff Erdungsfestpunkt: NIRO (V4A)
Anschlussgewinde Erdungsfestpunkt: M10 / M12
Werkstoff Überbrückungsseil: Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil: 600 mm
Leitungsquerschnitt Überbrückungsseil: 16 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UES 16 L600 VK RD8 28 FL30 EFP
Art.-Nr.: 416940
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Verbindungsklemme St/blank
Klemmbereich Rd Verbindungsklemme 8-28 mm
Klemmbereich Fl Verbindungsklemme 30 x 3-4 mm
Werkstoff Erdungsfestpunkt NIRO (V4A)
Anschlussgewinde Erdungsfestpunkt M10 / M12
Werkstoff Überbrückungsseil Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil 600 mm
Leitungsquerschnitt Überbrückungsseil 16 mm2
Normenbezug DIN EN 62561-1
Sonderlängen auf Anfrage möglich.
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 416940 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 416940 è stato aggiunto al carrello.

Apri Web-Shop

Art. 416950 UES 16 L1000 VK RD8 28 FL30 EFP

GTIN (EAN) 4013364508620, Codice doganale (EU): 85359000, Peso lordo: 650.00 g, UM: 25.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 416950.stp

      Non siete autorizzati per eseguire un download 416950.stp

      Login
    • 416950.igs

      Non siete autorizzati per eseguire un download 416950.igs

      Login
    • 416950.jt

      Non siete autorizzati per eseguire un download 416950.jt

      Login
    • 416950.dwg

      Non siete autorizzati per eseguire un download 416950.dwg

      Login
    • 416950m_D.dxf

      Non siete autorizzati per eseguire un download 416950m_D.dxf

      Login
Anschlussgarnitur bestehend aus
Verbindungsleitung mit angeschlossener
Verbindungsklemme und Erdungsfestpunkt
zur sicheren elektrischen Verbindung
des Erdungsfestpunktes mit
der Bewehrung/Bewehrungseisen
Über die Anschlussgarnitur erfolgt
eine sichere elektrische Verbindung
von einem definierten Bewehrungseisen
(Längseisen) welches als Ableitung
genutzt wird an Fangeinrichtungen,
Fassadenelementen, Kranschienen,
Kabeltragsystemen, die Erdungsanlage,
Funktionspotentialausgleich, etc.
Werkstoff Verbindungsklemme: St/blank
Klemmbereich Rd Verbindungsklemme: 8-28 mm
Klemmbereich Fl Verbindungsklemme: 30 x 3-4 mm
Werkstoff Erdungsfestpunkt: NIRO (V4A)
Anschlussgewinde Erdungsfestpunkt: M10 / M12
Werkstoff Überbrückungsseil: Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil: 1000 mm
Leitungsquerschnitt Überbrückungsseil: 16 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UES 16 L1000 VK RD8 28 FL30 EFP
Art.-Nr.: 416950
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Verbindungsklemme St/blank
Klemmbereich Rd Verbindungsklemme 8-28 mm
Klemmbereich Fl Verbindungsklemme 30 x 3-4 mm
Werkstoff Erdungsfestpunkt NIRO (V4A)
Anschlussgewinde Erdungsfestpunkt M10 / M12
Werkstoff Überbrückungsseil Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil 1000 mm
Leitungsquerschnitt Überbrückungsseil 16 mm2
Normenbezug DIN EN 62561-1
Sonderlängen auf Anfrage möglich.
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 416950 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 416950 è stato aggiunto al carrello.

Apri Web-Shop

Überbrückungsgarnitur

1 Prodotto

Art. 416941 UES 16 L600 2VK RD8 28 FL30

GTIN (EAN) 4013364360273, Codice doganale (EU): 85359000, Peso lordo: 513.00 g, UM: 25.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 416941.stp

      Non siete autorizzati per eseguire un download 416941.stp

      Login
    • 416941.igs

      Non siete autorizzati per eseguire un download 416941.igs

      Login
    • 416941.jt

      Non siete autorizzati per eseguire un download 416941.jt

      Login
    • 416941.dwg

      Non siete autorizzati per eseguire un download 416941.dwg

      Login
    • 416941m_D.dxf

      Non siete autorizzati per eseguire un download 416941m_D.dxf

      Login
Überbrückungsgarnitur bestehend aus
Verbindungsleitung mit zwei angeschlossenen
Verbindungsklemmen zur elektrischen
Verbindung von Bewehrungseisen
Mit der Überbrückungsgarnitur können
Stoßstellen von vertikalen Bewehrungseisen
(Längseisen) miteinander verbunden werden
und somit eine elektrisch relevante
Verbindung der Bewehrung zur Nutzung
als Ableitung genutzt werden
Werkstoff Verbindungsklemme: St/blank
Klemmbereich Rd Verbindungsklemme: 8-28 mm
Klemmbereich Fl Verbindungsklemme: 30 x 3-4 mm
Werkstoff Überbrückungsseil: Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil: 600 mm
Leitungsquerschnitt Überbrückungsseil: 16 mm2
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UES 16 L600 2VK RD8 28 FL30
Art.-Nr.: 416941
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Verbindungsklemme St/blank
Klemmbereich Rd Verbindungsklemme 8-28 mm
Klemmbereich Fl Verbindungsklemme 30 x 3-4 mm
Werkstoff Überbrückungsseil Flexible Kupferleitung, frostbeständig
Leitungslänge Überbrückungsseil 600 mm
Leitungsquerschnitt Überbrückungsseil 16 mm2
Normenbezug DIN EN 62561-1
Sonderlängen auf Anfrage möglich.
*) Genaue Zuordnung siehe Prüfzertifikat.
