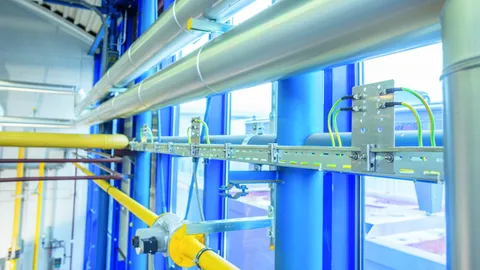

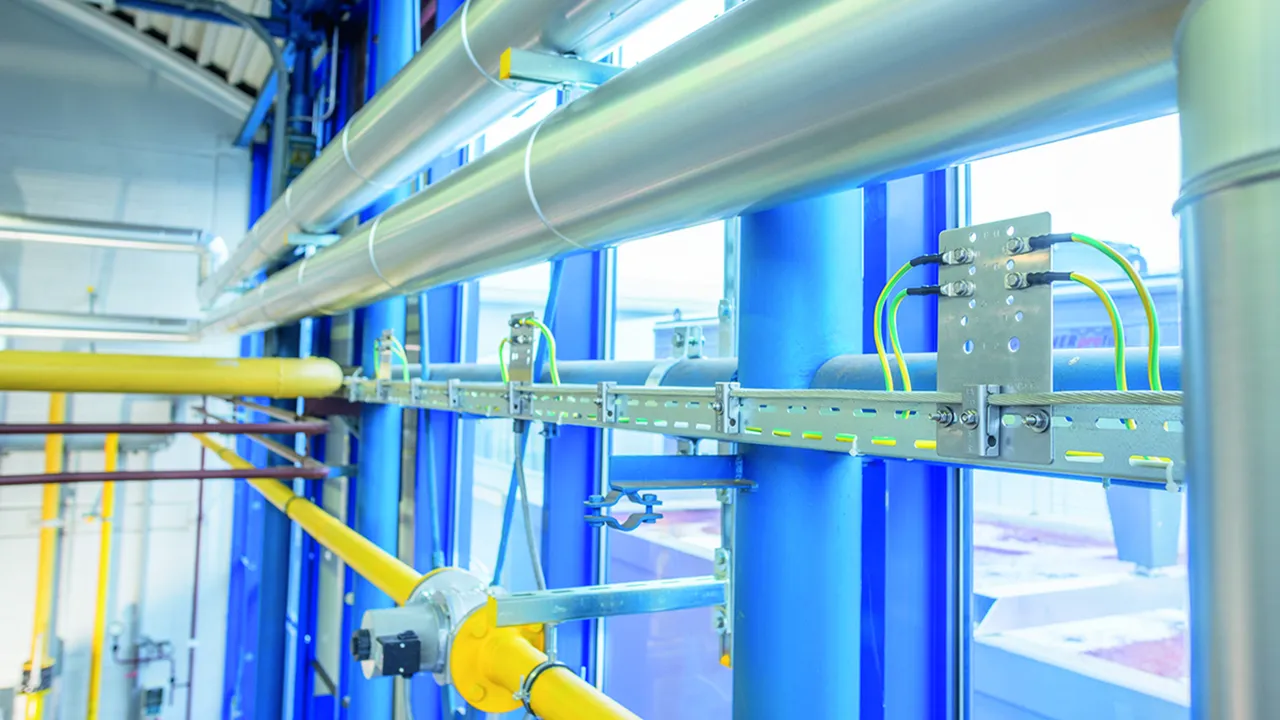

Potentialausgleich an Kabeltragsystemen für Ex-Bereiche Zone 2/22

Das Potentialausgleichssystem wird an Kabeltragsystemen montiert und ermöglicht mit Potentialausgleichsplatten, -klemmen und einem geschlossenen Ringpotentialausgleichsleiter die Einbindung aller leitfähigen Anlagenteile und elektrischen Betriebsmittel in einen Ex-Potentialausgleich. Somit ist eine durchgängige Verbindung gewährleistet.

Maggior informazioni

Argomenti simili

PA-Klemme für Kabelbahnen und PA-Platte

PA-Klemme (PAK) Kabelbahn

Anschluss nur mit Ringpotentialausgleichsleiter (Kupferseil verzinnt)
Befestigung an der seitlich gelochten Kabelbahn oder an der PA-Platte (PAP 1 / PAP 2)
PA-Klemme wird ca. alle 0,5 m montiert

6 Prodotti

Art. 306200 PAK 35 M8 EX KB ER

GTIN (EAN) 4013364327368, Codice doganale (EU): 85359000, Peso lordo: 113.40 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 35 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 35 M8 EX KB ER
Art.-Nr.: 306200
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	35 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	35 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Prodotto 306200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306200 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306201 PAK 50 M8 EX KB ER

GTIN (EAN) 4013364327375, Codice doganale (EU): 85359000, Peso lordo: 128.80 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 50 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 50 M8 EX KB ER
Art.-Nr.: 306201
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	50 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22

Prodotto 306201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306202 PAK 70 M8 EX KB ER

GTIN (EAN) 4013364327351, Codice doganale (EU): 85359000, Peso lordo: 110.00 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 70 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 70 M8 EX KB ER
Art.-Nr.: 306202
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	70 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	70 mm², Cu /gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Prodotto 306202 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306202 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306204 PAK 35 M6 EX KB ER

GTIN (EAN) 4013364336766, Codice doganale (EU): 85359000, Peso lordo: 98.20 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

File CAD

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	35 mm², Cu /gal Sn
Schraube	M6 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22

Prodotto 306204 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306204 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306205 PAK 50 M6 EX KB ER

GTIN (EAN) 4013364336773, Codice doganale (EU): 85359000, Peso lordo: 95.60 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 50 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 50 M6 EX KB ER
Art.-Nr.: 306205
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	50 mm², Cu /gal Sn
Schraube	M6 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22

Prodotto 306205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306205 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306206 PAK 70 M6 EX KB ER

GTIN (EAN) 4013364336780, Codice doganale (EU): 85359000, Peso lordo: 94.20 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme an der seitlich
gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
sowie für die Befestigung an der PA-Platte PAP1-EX-KB-ER
oder PAP2-EX-KB-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 70 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 70 M6 EX KB ER
Art.-Nr.: 306206
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP 1 EX KB ER bzw. PAP 2 EX KB ER oder Kabelbahn bzw. Weitspannkabelbahn
Klemmbereich PA-Ringleiter	70 mm², Cu /gal Sn
Schraube	M6 x 35 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22

Prodotto 306206 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306206 è stato aggiunto al carrello.

Apri Web-Shop

PA-Klemme für Gitterbahnen

PA-Klemme (PAK) Gitterbahn

Anschluss nur mit Ringpotentialausgleichsleiter 35 mm², Art.-Nr.832 838 (Kupferseil verzinnt)
Befestigung an der Gitterbahn oder an der PA-Platte (PAP 1 / PAP 2)
PA-Klemme wird ca. alle 0,5 m montiert

1 Prodotto

Art. 306203 PAK 35 M8 EX GI ER

GTIN (EAN) 4013364327382, Codice doganale (EU): 85359000, Peso lordo: 128.80 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsklemme für Kabeltragsyteme
Potentialausgleichsklemme für die Verlegung
eines Ringpotentialausgleichsleiter
für die Befestigung als Einzelklemme
seitlich an der Gitterbahn
sowie für die Befestigung an der PA-Platte PAP1-EX-GI-ER
oder PAP2-EX-GI-ER
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 35 mm², Cu/gal Sn
Werkstoff-Nr.: 1.4301
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAK 35 M8 EX GI ER
Art.-Nr.: 306203
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP 1 EX GI ER bzw. PAP 2 EX GI ER oder Gitterbahn
Klemmbereich PA-Ringleiter	35 mm², Cu/gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Anschluss an	PAP 1 EX GI ER bzw. PAP 2 EX GI ER oder Gitterbahn
Klemmbereich PA-Ringleiter	35 mm², Cu/gal Sn
Schraube	M8 x 40 mm
Werkstoff Schraube / Mutter	NIRO
Werkstoff-Nr.	1.4301
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Prodotto 306203 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306203 è stato aggiunto al carrello.

Apri Web-Shop

PA-Platte für Kabelbahnen

PA-Platte (PAP) Kabelbahn

Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
Befestigung an der seitlich gelochten Kabelbahn

2 Prodotti

Art. 306210 PAP 1 EX KB ER

GTIN (EAN) 4013364327399, Codice doganale (EU): 85359000, Peso lordo: 374.00 g, UM: 15.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsplatte für Kabeltragsyteme
Potentialausgleichsplatte für den Anschluss
an der seitlich gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
zur Aufnahme der PA Klemme für Kabelbahnen (KB)
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Anschlussbohrungen für PA-Leiter mit Kabelschuh: 3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAP 1 EX KB ER
Art.-Nr.: 306210
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Abmessung	120 x 180 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Kabelbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Abmessung	120 x 180 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Kabelbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Prodotto 306210 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306210 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306211 PAP 2 EX KB ER

GTIN (EAN) 4013364327405, Codice doganale (EU): 85359000, Peso lordo: 401.00 g, UM: 15.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsplatte für Kabeltragsyteme
Potentialausgleichsplatte für den Anschluss
an der seitlich gelochten Kabelbahn, Kabelrinne
oder Weitspannkabelbahn mit Lochungen
zur Aufnahme der PA Klemme für Kabelbahnen (KB)
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Anschlussbohrungen für PA-Leiter mit Kabelschuh: 2x Ø11 mm, 12x Ø7 mm
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAP 2 EX KB ER
Art.-Nr.: 306211
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Abmessung	120 x 195 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	2x Ø11 mm, 12x Ø7 mm
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Kabelbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Abmessung	120 x 195 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	2x Ø11 mm, 12x Ø7 mm
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Kabelbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Prodotto 306211 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306211 è stato aggiunto al carrello.

Apri Web-Shop

PA-Platte für Gitterbahnen

PA-Platte (PAP) Gitterbahn

Aufnahme der PA-Klemme (PAK) für den Ringpotentialausgleichsleiter (Kupferseil verzinnt)
Befestigung an der Gitterbahn

2 Prodotti

Art. 306212 PAP 1 EX GI ER

GTIN (EAN) 4013364327412, Codice doganale (EU): 85359000, Peso lordo: 384.00 g, UM: 15.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsplatte für Kabeltragsyteme
Potentialausgleichsplatte für den Anschluss
an Gitterbahnen und
zur Aufnahme der PA Klemme für Gitterbahnen (GI)
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Anschlussbohrungen für PA-Leiter mit Kabelschuh: 3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAP 1 EX GI ER
Art.-Nr.: 306212
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Abmessung	120 x 180 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Gitterbahn	Gitterbahn [4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Abmessung	120 x 180 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	3x Ø11 mm, 3x Ø9 mm, Zugentlastung 3x Seilklemme M6
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Gitterbahn	Gitterbahn [4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Prodotto 306212 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306212 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306213 PAP 2 EX GI ER

GTIN (EAN) 4013364327429, Codice doganale (EU): 85359000, Peso lordo: 391.50 g, UM: 15.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsplatte für Kabeltragsyteme
Potentialausgleichsplatte für den Anschluss
an Gitterbahnen und
zur Aufnahme der PA Klemme für Gitterbahnen (GI)
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Anschlussbohrungen für PA-Leiter mit Kabelschuh: 2x Ø11 mm, 12x Ø7 mm
EX-Zone: 2/22

Fabrikat: DEHN
Typ: PAP 2 EX GI ER
Art.-Nr.: 306213
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Abmessung	120 x 195 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	2x Ø11 mm, 12x Ø7 mm
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Gitterbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Werkstoff	NIRO
Abmessung	120 x 195 mm
Anschlussbohrungen für PA-Leiter mit Kabelschuh	2x Ø11 mm, 12x Ø7 mm
Anschlussmöglichkeiten für PA-Klemmen	PAK ... EX KB ER
Befestigungsbohrungen für Gitterbahn	[4x] 9 x 20 / [1x] 9 x 9 mm
EX-Zone	2/22
Kurzschlusstrom AC (50 Hz / 5 s)	1,5 kA
Kurzschlusstrom DC (5 s)	250 A

Prodotto 306213 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306213 è stato aggiunto al carrello.

Apri Web-Shop

PA-Rohrschellen

PA-Rohrschelle (SBD 60 PAK 35)

Anschluss nur mit Ringpotentialausgleichsleiter 35 mm², Art.-Nr.832 838 (Kupferseil verzinnt)
Befestigung an Rundrohr DN50 (60 mm)
PA-Klemme wird ca. alle 0,5 m montiert

1 Prodotto

Art. 306220 SBD 60 PAK 35 EX ER

GTIN (EAN) 4013364327436, Codice doganale (EU): 85359000, Peso lordo: 408.00 g, UM: 50.00 Stk.

Immagini

Maggior informazioni

File CAD

Potentialausgleichsrohrschelle für Kabeltragsyteme
Potentialausgleichsrohrschelle
mit Klemme für die Verlegung
eines Ringpotentialausgleichsleiter
an Rundrohr DN50
einsetzbar für Ex-Zone 2/22
Werkstoff: NIRO
Klemmbereich PA-Ringleiter: 35 mm², Cu/gal Sn
EX-Zone: 2/22

Fabrikat: DEHN
Typ: SBD 60 PAK 35 EX ER
Art.-Nr.: 306220
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Abmessung	Ø60 mm
Klemmbereich PA-Ringleiter	35 mm², Cu /gal Sn
EX-Zone	2/22

Prodotto 306220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306220 è stato aggiunto al carrello.

Apri Web-Shop

Seilklemme

Seilklemme als Zugentlastung bei der Verlegung von Kupferseil an der Potentialausgleichsplatte PAP1 EX KB ER bzw. PAP1 EX GI ER.

2 Prodotti

Art. 306230 MPE S 35 ER

GTIN (EAN) 4013364327443, Codice doganale (EU): 85359000, Peso lordo: 10.60 g, UM: 10.00 Stk.

Immagini

Open PDF

Maggior informazioni

Seilklemme für Kabeltragsyteme
Seilklemme zur Zugentlastung
bei der Verlegung von
Kupferseilseil an der
Potentialausgleichsplatte
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER

Werkstoff: NIRO
Klemmbereich Kupferseil: 35 mm²
EX-Zone: 2/22

Fabrikat: DEHN
Typ: MPE S 35 ER
Art.-Nr.: 306230
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP1 EX KB ER bzw. PAP1 EX GI ER
Klemmbereich Kupferseil	35 mm²
EX-Zone	2/22

Prodotto 306230 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306230 è stato aggiunto al carrello.

Apri Web-Shop

Art. 306231 MPE S 50/70 ER

GTIN (EAN) 4013364327450, Codice doganale (EU): 85359000, Peso lordo: 12.40 g, UM: 10.00 Stk.

Immagini

Open PDF

Maggior informazioni

Seilklemme für Kabeltragsyteme
Seilklemme zur Zugentlastung
bei der Verlegung von
Kupferseilseil an der
Potentialausgleichsplatte
PAP1-EX-KB-ER bzw. PAP1-EX-GI-ER
Werkstoff: NIRO
Klemmbereich Kupferseil: 50 bzw. 70 mm²
EX-Zone: 2/22

Fabrikat: DEHN
Typ: MPE S 50/70 ER
Art.-Nr.: 306231
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Anschluss an	PAP1 EX KB ER bzw. PAP1 EX GI ER
Klemmbereich Kupferseil	50 bzw. 70 mm²
EX-Zone	2/22

Prodotto 306231 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306231 è stato aggiunto al carrello.

Apri Web-Shop

Sicherungsmutter

Sicherungsmutter für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).

1 Prodotto

Art. 306240 SM SS M6 ER

GTIN (EAN) 4013364327467, Codice doganale (EU): 85359000, Peso lordo: 2.25 g, UM: 20.00 Stk.

Immagini

Maggior informazioni

Schraube M6 NIRO
Schraubensicherung M6 gegen
unbeabsichtigtes Lösen oder Lockern
durch Vibrationen (Selbstsichernd)
für Seilklemme MPE S 35 ER bzw. MPE S 50/70 ER
Werkstoff: NIRO
EX-Zone: 2/22

Fabrikat: DEHN
Typ: SM SS M6 ER
Art.-Nr.: 306240
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Ausführung	M6
EX-Zone	2/22

Prodotto 306240 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 306240 è stato aggiunto al carrello.

Apri Web-Shop

Sechskantmutter

Mutter für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).

1 Prodotto

Art. 505901 SKM M6 DIN 934 V2A

GTIN (EAN) 4013364019355, Codice doganale (EU): 73181639, Peso lordo: 2.10 g, UM: 20.00 Stk.

Immagini

Maggior informazioni

Schraube M6 NIRO
Schraubensicherung M6 gegen
unbeabsichtigtes Lösen oder Lockern
durch Vibrationen (Selbstsichernd)
für Seilklemme MPE S 35 ER bzw. MPE S 50/70 ER
Werkstoff: NIRO

Fabrikat: DEHN
Typ: SKM M6 DIN 934 V2A
Art.-Nr.: 505901
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Ausführung	M6

Prodotto 505901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 505901 è stato aggiunto al carrello.

Apri Web-Shop

Federring

Federring für Seilklemmen (MPE S 35 ER und MPE S 50/70 ER).

1 Prodotto

Art. 524906 FR A6 V2A

GTIN (EAN) 4013364004009, Codice doganale (EU): 73182100, Peso lordo: 1.00 g, UM: 20.00 Stk.

Immagini

Maggior informazioni

Schraube M6 NIRO
Schraubensicherung M6 gegen
unbeabsichtigtes Lösen oder Lockern
durch Vibrationen (Selbstsichernd)
für Seilklemme MPE S 35 ER bzw. MPE S 50/70 ER
Werkstoff: NIRO

Fabrikat: DEHN
Typ: FR A6 V2A
Art.-Nr.: 524906
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Ausführung	A6

Prodotto 524906 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 524906 è stato aggiunto al carrello.

Apri Web-Shop

Potentialausgleich an Kabeltragsystemen für Ex-Bereiche Zone 2/22

Maggior informazioni

PA-Klemme für Kabelbahnen und PA-Platte

Art. 306200 PAK 35 M8 EX KB ER

Non siete autorizzati per eseguire un download 306200.stp

Non siete autorizzati per eseguire un download 306200.igs

Non siete autorizzati per eseguire un download 306200.jt

Non siete autorizzati per eseguire un download 306200.dwg

Non siete autorizzati per eseguire un download 306200m_D.dxf

Prodotto 306200 è stato aggiunto al blocco note.

Prodotto 306200 è stato aggiunto al carrello.

Art. 306201 PAK 50 M8 EX KB ER

Non siete autorizzati per eseguire un download 306201.stp

Non siete autorizzati per eseguire un download 306201.igs

Non siete autorizzati per eseguire un download 306201.jt

Non siete autorizzati per eseguire un download 306201.dwg

Non siete autorizzati per eseguire un download 306201m_D.dxf

Prodotto 306201 è stato aggiunto al blocco note.

Prodotto 306201 è stato aggiunto al carrello.

Art. 306202 PAK 70 M8 EX KB ER

Non siete autorizzati per eseguire un download 306202.stp

Non siete autorizzati per eseguire un download 306202.igs

Non siete autorizzati per eseguire un download 306202.jt

Non siete autorizzati per eseguire un download 306202.dwg

Non siete autorizzati per eseguire un download 306202m_D.dxf

Prodotto 306202 è stato aggiunto al blocco note.

Prodotto 306202 è stato aggiunto al carrello.

Art. 306204 PAK 35 M6 EX KB ER

Non siete autorizzati per eseguire un download 306204.stp

Non siete autorizzati per eseguire un download 306204.igs

Non siete autorizzati per eseguire un download 306204.jt

Non siete autorizzati per eseguire un download 306204.dwg

Non siete autorizzati per eseguire un download 306204m_D.dxf

Prodotto 306204 è stato aggiunto al blocco note.

Prodotto 306204 è stato aggiunto al carrello.

Art. 306205 PAK 50 M6 EX KB ER

Non siete autorizzati per eseguire un download 306205.stp

Non siete autorizzati per eseguire un download 306205.igs

Non siete autorizzati per eseguire un download 306205.jt

Non siete autorizzati per eseguire un download 306205.dwg

Non siete autorizzati per eseguire un download 306205m_D.dxf

Prodotto 306205 è stato aggiunto al blocco note.

Prodotto 306205 è stato aggiunto al carrello.

Art. 306206 PAK 70 M6 EX KB ER

Non siete autorizzati per eseguire un download 306206.stp

Non siete autorizzati per eseguire un download 306206.igs

Non siete autorizzati per eseguire un download 306206.jt

Non siete autorizzati per eseguire un download 306206.dwg

Non siete autorizzati per eseguire un download 306206m_D.dxf

Prodotto 306206 è stato aggiunto al blocco note.

Prodotto 306206 è stato aggiunto al carrello.

PA-Klemme für Gitterbahnen

Art. 306203 PAK 35 M8 EX GI ER

Non siete autorizzati per eseguire un download 306203.stp

Non siete autorizzati per eseguire un download 306203.igs

Non siete autorizzati per eseguire un download 306203.jt

Non siete autorizzati per eseguire un download 306203.dwg

Non siete autorizzati per eseguire un download 306203m_D.dxf

Prodotto 306203 è stato aggiunto al blocco note.

Prodotto 306203 è stato aggiunto al carrello.

PA-Platte für Kabelbahnen

Art. 306210 PAP 1 EX KB ER

Non siete autorizzati per eseguire un download 306210.stp

Non siete autorizzati per eseguire un download 306210.igs

Non siete autorizzati per eseguire un download 306210.jt

Non siete autorizzati per eseguire un download 306210.dwg

Non siete autorizzati per eseguire un download 306210m_D.dxf

Prodotto 306210 è stato aggiunto al blocco note.

Prodotto 306210 è stato aggiunto al carrello.

Art. 306211 PAP 2 EX KB ER

Non siete autorizzati per eseguire un download 306211.stp

Non siete autorizzati per eseguire un download 306211.igs

Non siete autorizzati per eseguire un download 306211.jt

Non siete autorizzati per eseguire un download 306211.dwg

Non siete autorizzati per eseguire un download 306211m_D.dxf

Prodotto 306211 è stato aggiunto al blocco note.

Prodotto 306211 è stato aggiunto al carrello.

PA-Platte für Gitterbahnen

Art. 306212 PAP 1 EX GI ER

Non siete autorizzati per eseguire un download 306212.stp
